ミスミ
MISUMI economy

【エコノミーシリーズ】 RoHS対応 丸穴タイプ ステンレス

ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が8型番あります。
数量：

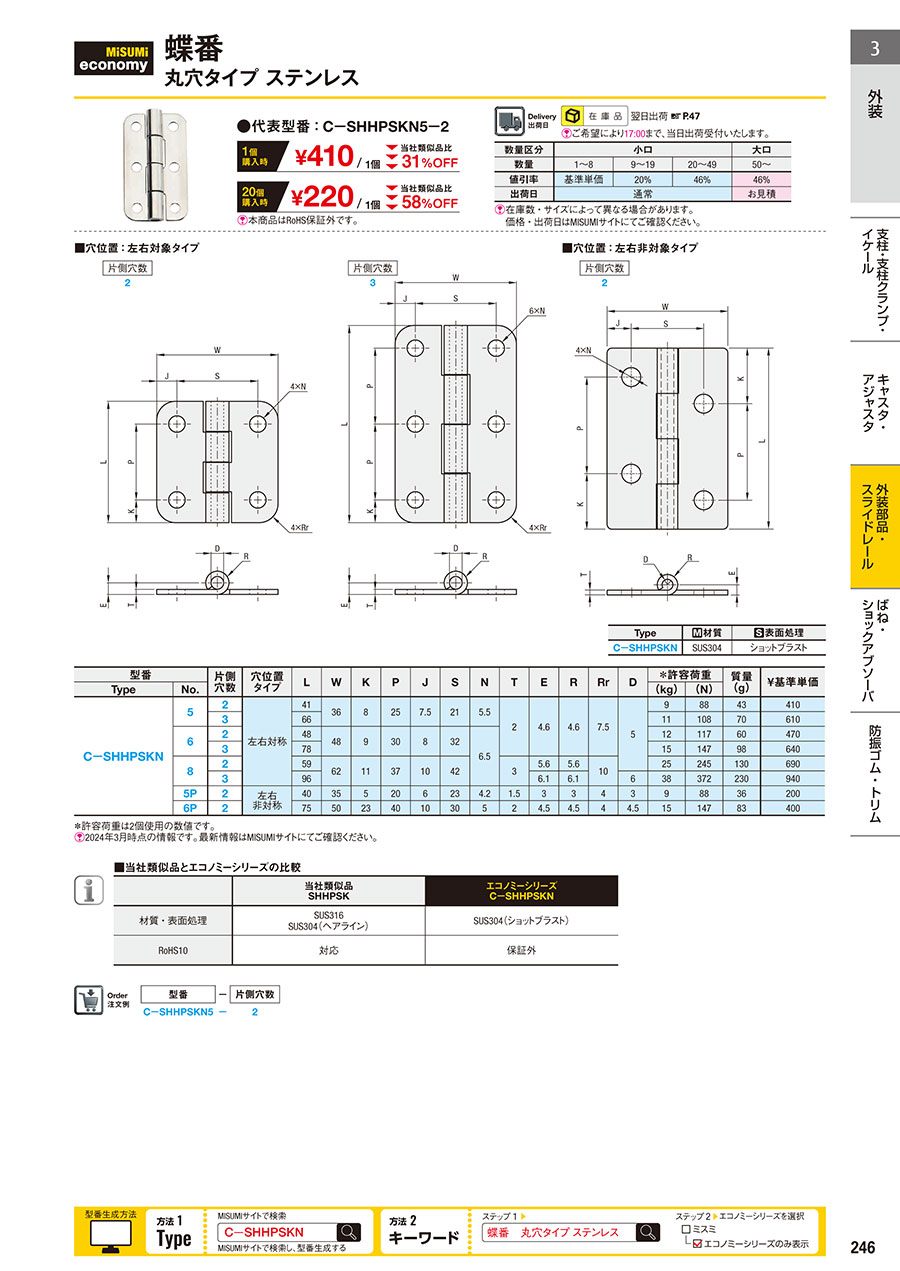

外形図・規格表

外形図
ステンレス蝶番・スチール蝶番（丸穴）　寸法図

■穴位置：左右対象タイプ
片側穴数
2


片側穴数
3

■穴位置：左右非対象タイプ
片側穴数
2

Type[ M ]材質表面仕上げ
C-SHHPSKNSUS304ショットブラスト
規格表
型式（Type ・ No）-（片側穴数）
 C-SHHPSKN5P-2
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番片側
穴数		穴位置
タイプ		LWKPJSNTERRｒD＊許容荷重質量
(g)		￥基準単価
TypeNo.(kg)(N)
C－SHHPSKN52左右対称41368257.5215.524.64.67.5598843410
3661110870610
6248489308326.51211760470
3781514798640
8259621137104235.65.61025245130690
3966.16.1638372230940
5P2左右
非対称		40355206234.21.5334398836200
6P2755023401030524.54.544.51514783400
＊許容荷重は2個使用の数値です。
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品
SHHPSK		エコノミーシリーズ
C－SHHPSKN
材質・表面処理SUS316
SUS304(ヘアライン)		SUS304(ショットブラスト)
RoHS10対応対応
注意事項
蝶番の取り付け先がパネル等の場合は、蝶番用ナットがおすすめです。詳細はWeb内でTYPE：HHPNTまたはHHPFNTで検索してください。
六角穴付きボルトを使用すると開閉角度が小さくなることがあるため、超極低頭ボルトがおすすめです。詳細はWeb内でTYPE：E-GCBSTSRで検索してください。


型番リスト

表示件数
  • 1
    • 型番
    C-SHHPSKN5-2
    C-SHHPSKN5-3
    C-SHHPSKN5P-2
    C-SHHPSKN6-2
    C-SHHPSKN6-3
    C-SHHPSKN6P-2
    C-SHHPSKN8-2
    C-SHHPSKN8-3

    特性・用途

    詳細材質

    許容荷重

    (N)

    長さ【範囲選択】

    (mm)

    長さL

    (mm)

    幅【範囲選択】

    (mm)

    幅 (W)

    (mm)

    形状

    		RoHS?最小発注数量
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    SUS304
    88
    40.1～50
    41
    35.1～45
    36
    対称
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    SUS304
    108
    60.1～70
    66
    35.1～45
    36
    対称
    10
    1個
    -
    -
    88
    ～40
    40
    25.1～35
    35
    非対称
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    SUS304
    117
    40.1～50
    48
    45.1～55
    48
    対称
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    SUS304
    147
    70.1～80
    78
    45.1～55
    48
    対称
    10
    1個
    -
    -
    147
    70.1～80
    75
    45.1～55
    50
    非対称
    10
    4個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    SUS304
    245
    50.1～60
    59
    55.1～65
    62
    対称
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    SUS304
    372
    80.1～100
    96
    55.1～65
    62
    対称
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    410円
    ( 451円 )
    在庫品1日目当日出荷可能

    SL-C-SHHPSKN5-2

    610円
    ( 671円 )
    在庫品1日目当日出荷可能

    SL-C-SHHPSKN5-3

    200円
    ( 220円 )
    在庫品1日目当日出荷可能

    -

    470円
    ( 517円 )
    在庫品1日目当日出荷可能

    SL-C-SHHPSKN6-2

    640円
    ( 704円 )
    在庫品1日目当日出荷可能

    SL-C-SHHPSKN6-3

    400円
    ( 440円 )
    在庫品1日目当日出荷可能

    -

    690円
    ( 759円 )
    在庫品1日目当日出荷可能

    SL-C-SHHPSKN8-2

    940円
    ( 1,034円 )
    在庫品1日目当日出荷可能

    SL-C-SHHPSKN8-3

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は24年3月時点の情報になります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 RoHS対応 丸穴タイプ ステンレスのレビュー
    5平均満足度：5.01件のレビュー
    台所の棚
    5
    満足度：5.02023/06/27
    壊れた台所の棚を取り付けるのに使用した。 取付後、ガタもなくスムーズに動くことが出来ました。 満足しています。
    1人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【エコノミーシリーズ】 RoHS対応 丸穴タイプ ステンレス
    【エコノミーシリーズ】 RoHS対応 蝶番 長穴タイプ ステンレス
    【エコノミーシリーズ】 RoHS対応 蝶番 皿穴タイプ ステンレス
    【エコノミーシリーズ】 RoHS対応 アルミ蝶番 長穴タイプ
    【エコノミーシリーズ】 RoHS対応 アルミ蝶番 皿穴タイプ
    【クリーン洗浄品】-エコノミーシリーズ- RoHS対応 蝶番 長穴タイプ ステンレス
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格200円-580円 -460円 -360円 -330円 --
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目3日目
    種類平蝶番平蝶番平蝶番平蝶番平蝶番平蝶番
    本体材質SUS304SUS304SUS304A6063A6063SUS304
    取付穴タイプ丸穴長穴ザグリ皿穴長穴ザグリ皿穴長穴ザグリ
    取付方法ねじ止めねじ止めねじ止めねじ止めねじ止めねじ止め
    付加機能なし（通常）なし（通常）なし（通常）なし（通常）なし（通常）なし（通常）
