【エコノミーシリーズ】 RoHS対応 平型蝶番 取付ピッチ固定タイプ

ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が8型番あります。
数量：

外形図・規格表

商品概要
本商品は幅と取り付けピッチが一定で長さ違いのものを3種類ご用意しております。軽荷重用途にご使用いただけます。
材質はステンレスで、ショットブラスト仕上げになります。

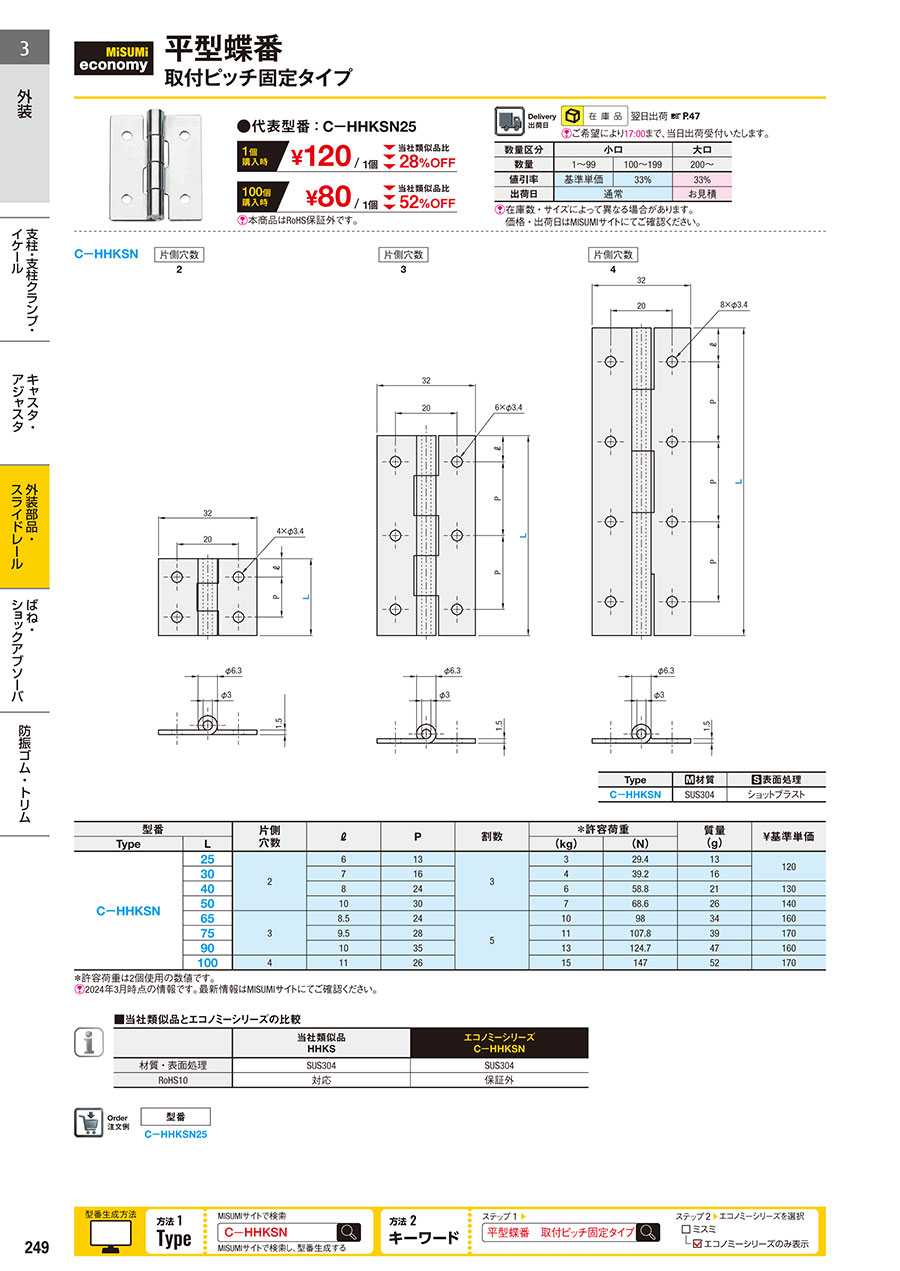

外形図
C－HHKSN
 
エコノミーシリーズ　フラットヒンジ 　取付ピッチ固定タイプ  片側穴数
2  片側穴数
4  片側穴数
3
Type[M] 材質表面仕上げ
C-HHKSNSUS304ショットブラスト
規格表
型式（Type ・ L）
 C-HHKSN65
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番片側
穴数		ℓP割数＊許容荷重質量
(g)		￥基準単価
TypeL(kg)(N)
C－HHKSN2526133329.413120
30716439.216
40824658.821130
501030768.626140
6538.5245109834160
759.52811107.839170
90103513127.447160
100411261514752170
＊許容荷重は2個使用の数値です。
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品
HHKS		エコノミーシリーズ
C－HHKSN
材質・表面処理SUS304SUS304
RoHS10対応対応
商品特長
各扉に2つの使用を推奨いたします。それ以上蝶番を増やしても耐荷重を上げることはできません。
また複数の蝶番を同時に使用することで、蝶番同士の同軸度不足により他の部品と干渉する場合があります。
注意事項
蝶番の取り付け先がパネル等の場合は、蝶番用ナットがおすすめです。詳細はWeb内でTYPE：HHPNTまたはHHPFNTで検索してください。
皿ボルトと組み合わせて使用してください。六角穴付きねじを使用すると、開閉角度が小さくなることがあります。


型番リスト

表示件数
  • 1
    • 型番
    C-HHKSN25
    C-HHKSN30
    C-HHKSN40
    C-HHKSN50
    C-HHKSN65
    C-HHKSN75
    C-HHKSN90
    C-HHKSN100

    許容荷重

    (N)

    長さ【範囲選択】

    (mm)

    長さL

    (mm)

    		RoHS?最小発注数量
    29.4
    ～40
    25
    10
    1個
    39.2
    ～40
    30
    10
    1個
    58.8
    ～40
    40
    10
    1個
    68.6
    40.1～50
    50
    10
    1個
    98
    60.1～70
    65
    10
    1個
    107.8
    70.1～80
    75
    10
    1個
    127.4
    80.1～100
    90
    10
    4個
    147
    80.1～100
    100
    10
    4個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    120円
    ( 132円 )
    在庫品1日目当日出荷可能

    HHKS25

    120円
    ( 132円 )
    在庫品1日目当日出荷可能

    HHKS30

    130円
    ( 143円 )
    在庫品1日目当日出荷可能

    HHKS40

    140円
    ( 154円 )
    在庫品1日目当日出荷可能

    HHKS50

    160円
    ( 176円 )
    在庫品1日目当日出荷可能

    HHKS65

    170円
    ( 187円 )
    在庫品1日目当日出荷可能

    HHKS75

    160円
    ( 176円 )
    在庫品1日目当日出荷可能

    HHKS90

    170円
    ( 187円 )
    在庫品1日目当日出荷可能

    HHKS100
