ミスミ
MISUMI economy

【エコノミーシリーズ】 RoHS対応 蝶番 重荷重用

ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は24年3月時点の情報になります。
  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が12型番あります。
数量：

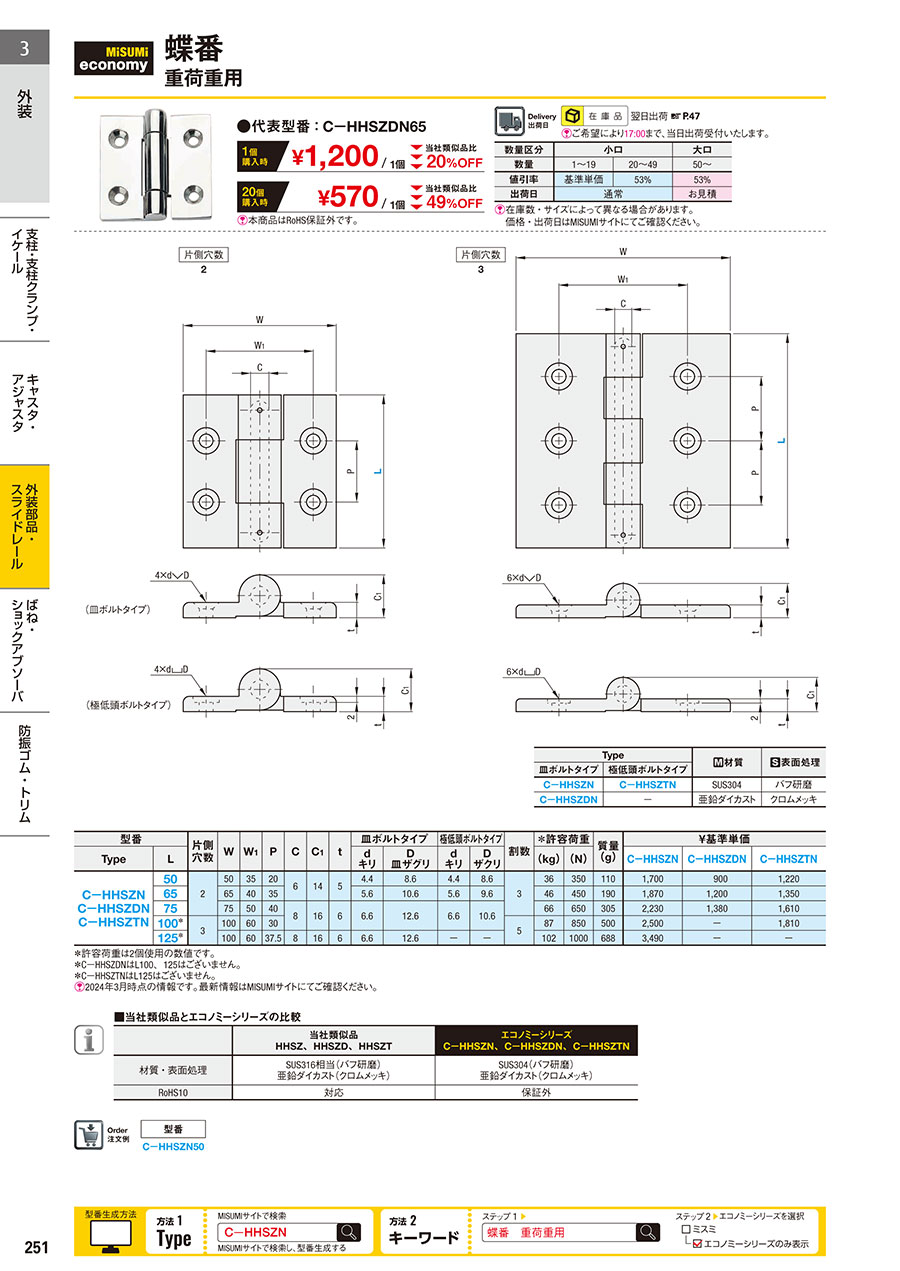

外形図・規格表

外形図
重量用蝶番　寸法図 （皿ボルトタイプ） （極低頭ボルトタイプ）  片側穴数
2  片側穴数
3
Type [ M ]材質 [ S ]表面処理
皿ボルトタイプ極低頭ボルトタイプ
C－HHSZNC－HHSZTNSUS316相当バフ研磨
C－HHSZDN－亜鉛ダイカストクロムメッキ
規格表
型式
C-HHSZN65
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番片側
穴数		WW1PCC1t皿ボルトタイプ極低頭ボルトタイプ割数＊許容荷重質量
(g)		￥基準単価
TypeLd
キリ		D
皿ザグリ		d
キリ		D
ザクリ		(kg)(N)C－HHSZNC－HHSZDNC－HHSZTN
C－HHSZN
C－HHSZDN
C－HHSZTN		50250352061454.48.64.48.63363501101,700  9001,220
656540355.610.65.69.6464501901,8701,2001,350
7575504081666.612.66.610.6666503052,2301,3801,610
100＊310060305878505002,500－1,810
125＊1006037.581666.612.6－－10210006883,490－－
＊許容荷重は2個使用の数値です。
＊C-HHSZDNはL100、125規格の商品に対応しません。
＊C－HHSZTNはL125はございません。
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品
HHSZ、HHSZD、HHSZT		エコノミーシリーズ
C－HHSZN、C－HHSZDN、C－HHSZTN
材質・表面処理SUS316相当(バフ研磨)
亜鉛ダイカスト(クロムメッキ)		SUS316相当(バフ研磨)
亜鉛ダイカスト(クロムメッキ)
RoHS10対応対応
商品特長
本商品は重荷重用の蝶番で、最大許容荷重は1000Nです。
注意事項
蝶番は数を増やしても許容荷重を上げることができません。取り付け時、3つ以上の中心軸が直線上に揃うことができず偏荷重を生じてしまう場合があります。


型番リスト

表示件数
  • 1
    • 型番
    C-HHSZDN50
    C-HHSZDN65
    C-HHSZDN75
    C-HHSZN50
    C-HHSZN65
    C-HHSZN75
    C-HHSZN100
    C-HHSZN125
    C-HHSZTN50
    C-HHSZTN65
    C-HHSZTN75
    C-HHSZTN100

    特性・用途

    本体材質

    詳細材質

    取付穴タイプ

    許容荷重

    (N)

    長さ【範囲選択】

    (mm)

    長さL

    (mm)

    幅【範囲選択】

    (mm)

    幅 (W)

    (mm)

    穴タイプ

    		RoHS?最小発注数量
    該当なし
    亜鉛ダイカスト
    亜鉛合金
    皿穴
    350
    40.1～50
    50
    45.1～55
    50
    皿ボルトタイプ
    10
    1個
    該当なし
    亜鉛ダイカスト
    亜鉛合金
    皿穴
    450
    60.1～70
    65
    55.1～65
    65
    皿ボルトタイプ
    10
    1個
    該当なし
    亜鉛ダイカスト
    亜鉛合金
    皿穴
    650
    70.1～80
    75
    65.1～85
    75
    皿ボルトタイプ
    10
    1個
    低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [ステンレス] SUS316相当
    SUS316相当
    皿穴
    350
    40.1～50
    50
    45.1～55
    50
    皿ボルトタイプ
    10
    1個
    低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [ステンレス] SUS316相当
    SUS316相当
    皿穴
    450
    60.1～70
    65
    55.1～65
    65
    皿ボルトタイプ
    10
    1個
    低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [ステンレス] SUS316相当
    SUS316相当
    皿穴
    650
    70.1～80
    75
    65.1～85
    75
    皿ボルトタイプ
    10
    1個
    低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [ステンレス] SUS316相当
    SUS316相当
    皿穴
    850
    80.1～100
    100
    85.1～120
    100
    皿ボルトタイプ
    10
    1個
    低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [ステンレス] SUS316相当
    SUS316相当
    皿穴
    1000
    100.1～150
    125
    85.1～120
    100
    皿ボルトタイプ
    10
    1個
    低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [ステンレス] SUS316相当
    SUS316相当
    [ザグリ] ザグリ
    350
    40.1～50
    50
    45.1～55
    50
    極低頭ボルトタイプ
    10
    1個
    低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [ステンレス] SUS316相当
    SUS316相当
    [ザグリ] ザグリ
    450
    60.1～70
    65
    55.1～65
    65
    極低頭ボルトタイプ
    10
    1個
    低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [ステンレス] SUS316相当
    SUS316相当
    [ザグリ] ザグリ
    650
    70.1～80
    75
    65.1～85
    75
    極低頭ボルトタイプ
    10
    1個
    低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [ステンレス] SUS316相当
    SUS316相当
    [ザグリ] ザグリ
    850
    80.1～100
    100
    85.1～120
    100
    極低頭ボルトタイプ
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    900円
    ( 990円 )
    在庫品1日目当日出荷可能

    -

    1,200円
    ( 1,320円 )
    在庫品1日目当日出荷可能

    -

    1,380円
    ( 1,518円 )
    在庫品1日目当日出荷可能

    -

    1,700円
    ( 1,870円 )
    在庫品1日目当日出荷可能

    SL-C-HHSZN50

    1,870円
    ( 2,057円 )
    在庫品1日目当日出荷可能

    SL-C-HHSZN65

    2,230円
    ( 2,453円 )
    在庫品1日目当日出荷可能

    SL-C-HHSZN75

    2,500円
    ( 2,750円 )
    在庫品1日目当日出荷可能

    SL-C-HHSZN100

    3,490円
    ( 3,839円 )
    在庫品1日目当日出荷可能

    SL-C-HHSZN125

    1,220円
    ( 1,342円 )
    在庫品1日目当日出荷可能

    SL-C-HHSZTN50

    1,350円
    ( 1,485円 )
    在庫品1日目当日出荷可能

    SL-C-HHSZTN65

    1,610円
    ( 1,771円 )
    在庫品1日目当日出荷可能

    SL-C-HHSZTN75

    1,810円
    ( 1,991円 )
    在庫品1日目当日出荷可能

    SL-C-HHSZTN100

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は24年3月時点の情報になります。
    • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
