ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応平型蝶番ステンレス

Name: 【エコノミーシリーズ】 RoHS対応 平型蝶番 ステンレス
Brand: ミスミ
SKU: 110310408509
Rating: 5 (4 reviews)

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（4件）

通常単価(税別): 120円～610円

税込単価: 132円～671円

今見ている商品の標準品

クオリティー品

ミスミ

平型蝶番　HHS

4.4

通常価格(税別)： 158円 (税込価格：174円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応平型蝶番取付ピッチ固定タイプ

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
平蝶番
本体材質
SUS304
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
なし（通常）
勝手違い
左右兼用
使用環境
標準
本体表面処理
ショットブラスト

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は24年3月時点の情報になります。

未確定：候補が12型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

C－HHSN

形状No.
A 形状No.
C 形状No.
B

Type	[M] 材質	表面仕上げ
C-HHSN	SUS304	ショットブラスト

規格表

型式	（Type ・ No.）
	C-HHSN65A

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		形状 No．	片側穴数	L	W	W₁	W₂	P	C	C₁	t	d	割数	＊許容荷重		質量 (g)	￥基準単価
Type	No.													(kg)	(N)
C－HHSN	25	A	2	25	20	12	－	16	2	3.8	0.8	3.4	3	1	9.8	6	120
	30			30				22								7	140
	40			40	30	22		28	3	6.4	1.5			6	58.8	12	140
	50			50				36				4.5	5	7	68.6	16	180
	65A		3	65	50	30		23	4	8.5	2			13	127.4	25	250
	65	B		65		36	30	22									190
	75A	A		75		30	－	27				5.5		15	147	46	270
	75	B				36	30	26
	90A	A		90	60	38	－	35	6	12.7	3	6.6		25	245	68	560
	90	B				46	36	34
	100A	A	4	100		38	－	26						30	294	100	610
	100	C				46	36

＊許容荷重は2個使用の数値です。

製品比較情報

■当社類似品とエコノミーシリーズの比較

	当社類似品 HHS	エコノミーシリーズ C－HHSN
材質・表面処理	SUS304	SUS304
RoHS10	対応	対応

商品特長

本商品は穴の配置が並列になるAタイプと、段違いになるB、Cタイプがあります。図は２穴取り付け商品になります。
本商品は丸穴加工です。ザグリ穴の商品もございますが、ザグリ穴タイプには段違いタイプがないので、選定時にご注意ください。
110310408509商品図

注意事項

蝶番の取り付け先がパネル等の場合は、組み合わせ用に蝶番用ナットがおすすめです。
以下のリンクをクリックして選定してください。
HHPNT
HHPFNT
注）形状No.B/Cについては上記ナットが適合しません。ご注意ください。

型番リスト

表示件数

型番

特性・用途

詳細材質

許容荷重

(N)

長さ【範囲選択】

(mm)

長さL

(mm)

幅【範囲選択】

(mm)

幅 (W)

(mm)

形状No.

RoHS?

最小発注数量

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	SUS304	9.8	～40	25	～25	20	A	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	SUS304	9.8	～40	30	～25	20	A	10	1個
-	-	58.8	～40	40	25.1～35	30	A	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	SUS304	68.6	40.1～50	50	25.1～35	30	A	10	1個
-	-	127.4	60.1～70	65	45.1～55	50	B	10	4個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	SUS304	127.4	60.1～70	65	45.1～55	50	A	10	1個
-	-	147	70.1～80	75	45.1～55	50	B	10	1個
-	-	147	70.1～80	75	45.1～55	50	A	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	SUS304	245	80.1～100	90	55.1～65	60	B	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	SUS304	245	80.1～100	90	55.1～65	60	A	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	SUS304	294	80.1～100	100	55.1～65	60	C	10	1個
-	-	294	80.1～100	100	55.1～65	60	A	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

120円 ( 132円 )	在庫品1日目当日出荷可能	SL-C-HHSN25
140円 ( 154円 )	在庫品1日目当日出荷可能	SL-C-HHSN30
140円 ( 154円 )	在庫品1日目当日出荷可能	SL-C-HHSN40
180円 ( 198円 )	在庫品1日目当日出荷可能	SL-C-HHSN50
190円 ( 209円 )	在庫品1日目当日出荷可能	SL-C-HHSN65
250円 ( 275円 )	在庫品1日目当日出荷可能	SL-C-HHSN65A
270円 ( 297円 )	在庫品1日目当日出荷可能	SL-C-HHSN75
270円 ( 297円 )	在庫品1日目当日出荷可能	SL-C-HHSN75A
560円 ( 616円 )	在庫品1日目当日出荷可能	SL-C-HHSN90
560円 ( 616円 )	在庫品1日目当日出荷可能	SL-C-HHSN90A
610円 ( 671円 )	在庫品1日目当日出荷可能	SL-C-HHSN100
610円 ( 671円 )	在庫品1日目当日出荷可能	SH-C-HHSN100A

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は24年3月時点の情報になります。

カタログ

商品TOP

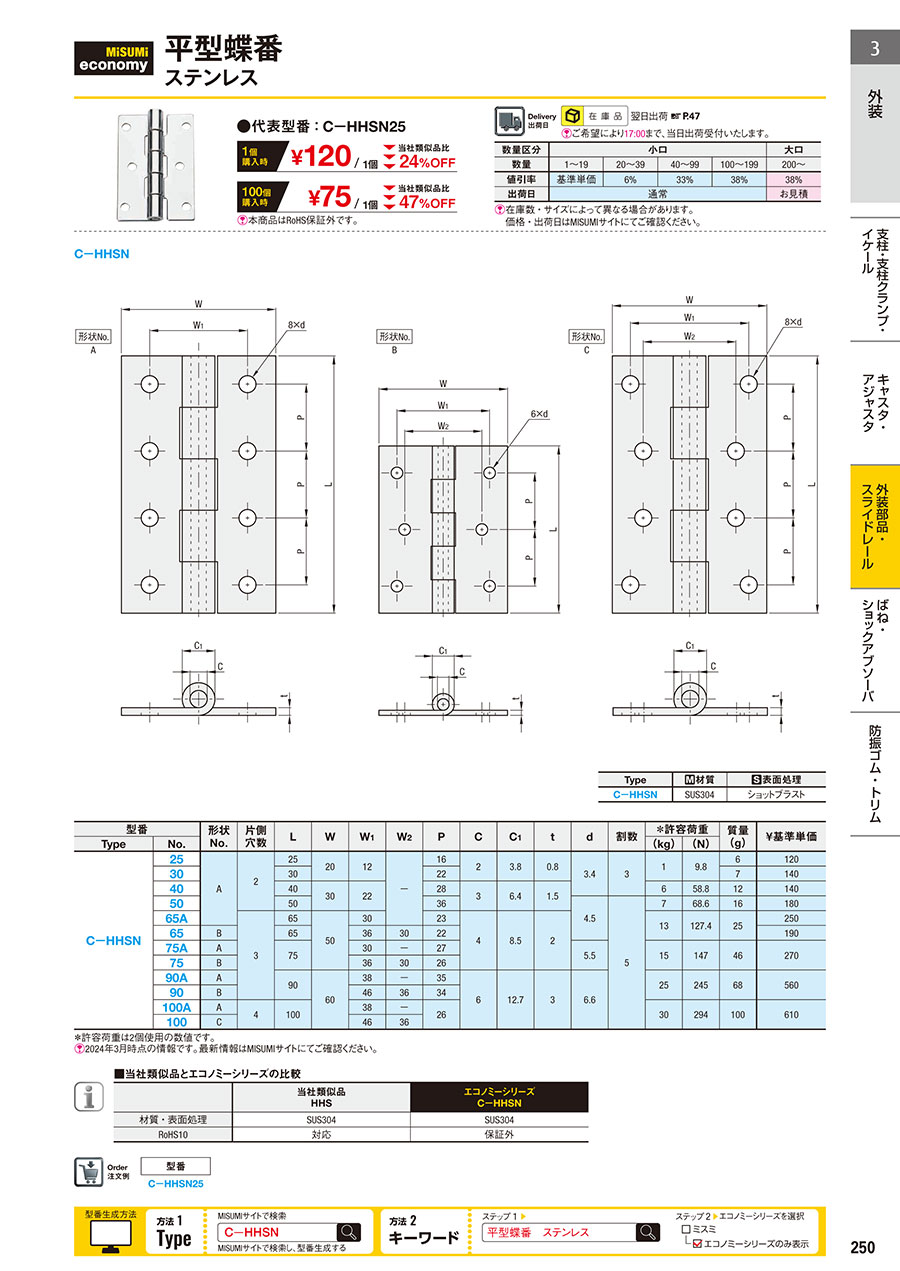

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
