【エコノミーシリーズ】 RoHS対応 防振ゴム 両端めねじタイプ

【エコノミーシリーズ】 RoHS対応 防振ゴム 両端めねじタイプ
  • 数量スライド割引
  • 値下げ
  • 一部当日出荷可能
通常単価(税別)
86円～490円
税込単価
95円～539円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 防振ゴム おねじ・めねじタイプ

ミスミ

【エコノミーシリーズ】 RoHS対応 防振ゴム おねじ・めねじタイプ
5
通常価格(税別)： 82円 (税込価格：90円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 防振ゴム 片端おねじタイプ

ミスミ

【エコノミーシリーズ】 RoHS対応 防振ゴム 片端おねじタイプ
0
通常価格(税別)： 86円 (税込価格：95円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が20型番あります。
数量：

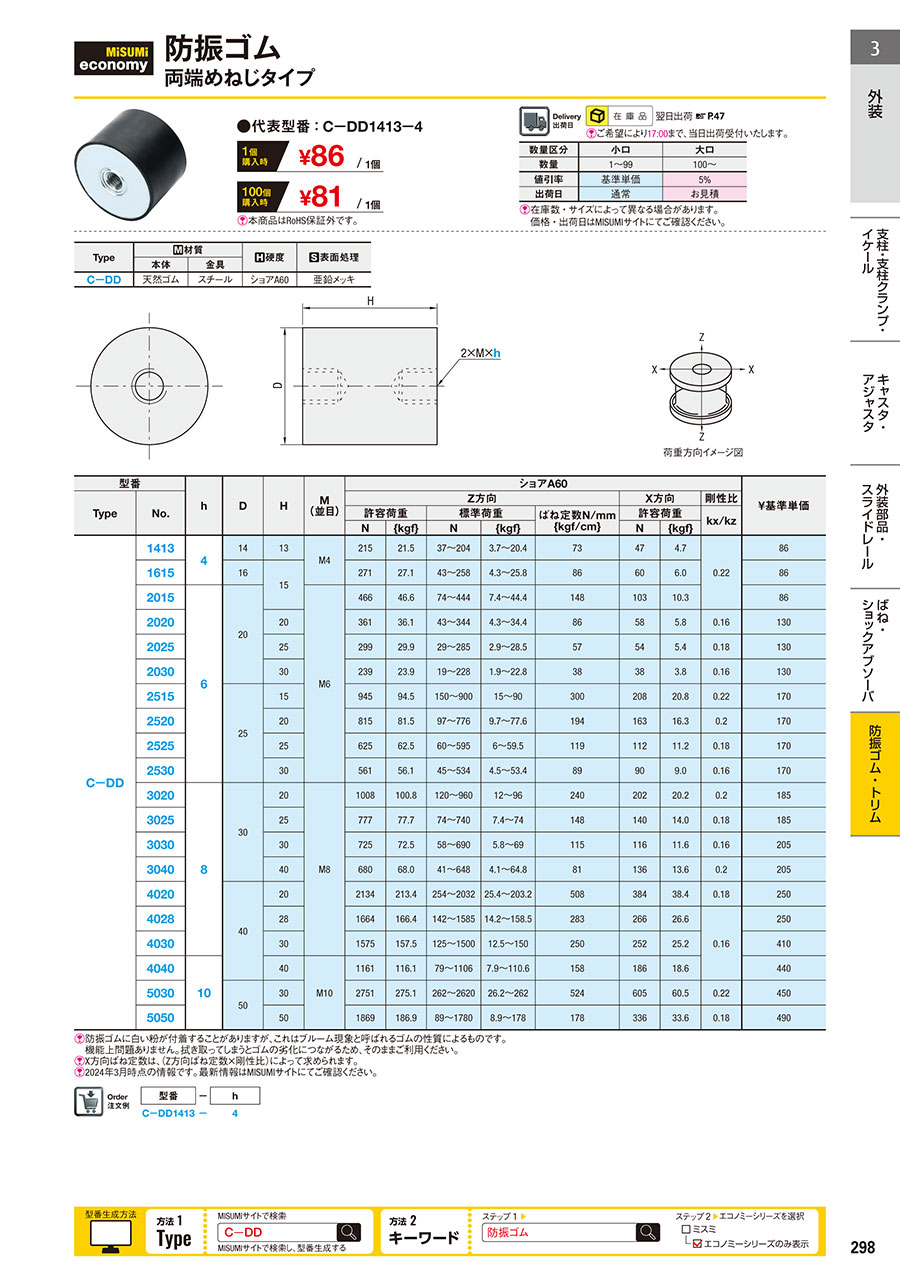

外形図・規格表

外形図

荷重方向イメージ図

【エコノミーシリーズ】 防振ゴム 両端めねじタイプ:外形図

本体材質：天然ゴム
硬  度：ショアA60
金具材質：スチール
表面処理：亜鉛メッキ
規格表
注文例型式（Type ・ No. - h）
 C-DD2020-6
 ・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番hDHM
(並目)		ショアA60￥基準単価
TypeNo.Z方向X方向剛性比
許容荷重標準荷重ばね定数N/mm
{kgf/cm}		許容荷重kx/kz
N{kgf}N{kgf}N{kgf}
C－DD141341413M421521.537～2043.7～20.473474.70.2286
1615161527127.143～2584.3～25.886606.086
2015620M646646.674～4447.4～44.414810310.386
20202036136.143～3444.3～34.486585.80.16130
20252529929.929～2852.9～28.557545.40.18130
20303023923.919～2281.9～22.838383.80.16130
2515251594594.5150～90015～9030020820.80.22170
25202081581.597～7769.7～77.619416316.30.2170
25252562562.560～5956～59.511911211.20.18170
25303056156.145～5344.5～53.489909.00.16170
302083020M81008100.8120～96012～9624020220.20.2185
30252577777.774～7407.4～7414814014.00.18185
30303072572.558～6905.8～6911511611.60.16205
30404068068.041～6484.1～64.88113613.60.2205
402040202134213.4254～203225.4～203.250838438.40.18250
4028281664166.4142～158514.2～158.528326626.60.16250
4030301575157.5125～150012.5～15025025225.2410
40401040M101161116.179～11067.9～110.615818618.6440
503050302751275.1262～262026.2～26252460560.50.22450
5050501869186.989～17808.9～17817833633.60.18490
[ ! ]X方向ばね定数は、（Z方向ばね定数×剛性比）によって求められます。
商品概要
高周波振動が発生する装置を使用する環境では、設備の動作精度を向上させるためにゴム振動減衰器がよく使われます。
ミスミブランドの防振ゴムは、高強度の天然ゴム製で、ラインナップが充実しており、設置環境に応じてめねじ/おねじ交替の方法で固定できます。
自動化装置、医療機器、精密試験装置など、さまざまなシーンに対応しています。
使用例
使用例  使用例
注意・禁止事項
・防振ゴムに白い粉が付着することがありますが、これはブルーム現象と呼ばれるゴムの性質によるものです。
 機能上問題ありません。拭き取ってしまうとゴムの劣化につながるため、そのままご利用ください。
関連商品
【エコノミーシリーズ】 防振ゴム 両端おねじタイプ 【エコノミーシリーズ】 防振ゴム おねじ・めねじタイプ 【エコノミーシリーズ】 防振ゴム 片端めねじタイプ
使用例 使用例 使用例


型番リスト

表示件数
  • 1
    • 型番
    C-DD1413-4
    C-DD1615-4
    C-DD2015-6
    C-DD2020-6
    C-DD2025-6
    C-DD2030-6
    C-DD2515-6
    C-DD2520-6
    C-DD2525-6
    C-DD2530-6
    C-DD3020-8
    C-DD3025-8
    C-DD3030-8
    C-DD3040-8
    C-DD4020-8
    C-DD4028-8
    C-DD4030-8
    C-DD4040-10
    C-DD5030-10
    C-DD5050-10

    最大許容荷重(範囲)

    (N)

    接続ねじ M

    厚さ

    (mm)

    ばね定数

    (N/mm)

    使用荷重範囲

    (N)

    外径 D

    (φ)

    最大許容荷重

    (N)

    		最小発注数量
    ～300
    M4
    13
    73
    37～204
    14
    215
    1個
    ～300
    M4
    15
    86
    43～258
    16
    271
    1個
    301～700
    M6
    15
    148
    74～444
    20
    466
    1個
    301～700
    M6
    20
    86
    43～344
    20
    361
    1個
    ～300
    M6
    25
    57
    29～285
    20
    299
    1個
    ～300
    M6
    30
    38
    19～228
    20
    239
    1個
    701～2500
    M6
    15
    300
    150～900
    25
    945
    4個
    701～2500
    M6
    20
    194
    97～776
    25
    815
    1個
    301～700
    M6
    25
    119
    60～595
    25
    625
    1個
    301～700
    M6
    30
    89
    45～534
    25
    561
    1個
    701～2500
    M8
    20
    240
    120～960
    30
    1008
    1個
    701～2500
    M8
    25
    148
    74～740
    30
    777
    1個
    701～2500
    M8
    30
    115
    58～690
    30
    725
    1個
    301～700
    M8
    40
    81
    41～648
    30
    680
    1個
    701～2500
    M8
    20
    508
    254～2032
    40
    2134
    1個
    701～2500
    M8
    28
    283
    142～1585
    40
    1664
    4個
    701～2500
    M8
    30
    250
    125～1500
    40
    1575
    4個
    701～2500
    M10
    40
    158
    79～1106
    40
    1161
    4個
    2501～5500
    M10
    30
    524
    262～2620
    50
    2751
    4個
    701～2500
    M10
    50
    178
    89～1780
    50
    1869
    4個
    通常単価(税別) (税込単価)
    通常出荷日
    86円
    ( 95円 )
    在庫品1日目当日出荷可能
    86円
    ( 95円 )
    在庫品1日目当日出荷可能
    86円
    ( 95円 )
    在庫品1日目当日出荷可能
    130円
    ( 143円 )
    在庫品1日目当日出荷可能
    130円
    ( 143円 )
    在庫品1日目当日出荷可能
    130円
    ( 143円 )
    在庫品1日目当日出荷可能
    170円
    ( 187円 )
    9日目〜
    170円
    ( 187円 )
    在庫品1日目当日出荷可能
    170円
    ( 187円 )
    在庫品1日目当日出荷可能
    170円
    ( 187円 )
    在庫品1日目当日出荷可能
    185円
    ( 204円 )
    在庫品1日目当日出荷可能
    185円
    ( 204円 )
    在庫品1日目当日出荷可能
    205円
    ( 226円 )
    在庫品1日目当日出荷可能
    205円
    ( 226円 )
    在庫品1日目当日出荷可能
    250円
    ( 275円 )
    在庫品1日目当日出荷可能
    250円
    ( 275円 )
    9日目〜
    410円
    ( 451円 )
    13日目〜
    440円
    ( 484円 )
    13日目〜
    450円
    ( 495円 )
    13日目〜
    490円
    ( 539円 )
    13日目〜
  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 RoHS対応 防振ゴム 両端めねじタイプのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【エコノミーシリーズ】 RoHS対応 防振ゴム 両端めねじタイプ
    【エコノミーシリーズ】 RoHS対応 防振ゴム 両端おねじタイプ
    【エコノミーシリーズ】 RoHS対応 防振ゴム おねじ・めねじタイプ
    【エコノミーシリーズ】 RoHS対応 防振ゴム 片端めねじタイプ
    【エコノミーシリーズ】 RoHS対応 防振ゴム 片端おねじタイプ
    防振ゴム　－めねじXおねじ止めタイプ/めねじXプレート止めタイプ－
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格86円-68円 -82円 -86円 -86円 -290円 -
    通常出荷日在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目在庫品1日目
    環境対応RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）
    特性・用途該当なし該当なし該当なし該当なし該当なし該当なし
    種類防振ゴム防振ゴム防振ゴム防振ゴム防振ゴム防振ゴム
    材質天然ゴム天然ゴム天然ゴム天然ゴム天然ゴム天然ゴム
    接続形状両端めねじ両端おねじ止めタイプめねじXおねじ止めタイプ片端めねじおねじ-
