【エコノミーシリーズ】 RoHS対応アジャスタパッドニトリルゴム付標準タイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 290円～650円

税込単価: 319円～715円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アジャスタパッド標準タイプ

4.7

通常価格(税別)： 110円 (税込価格：121円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アジャスタパッド中荷重タイプ

通常価格(税別)： 230円 (税込価格：253円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
各種アジャスタ
特長
底面ゴム付
ねじ部材質
スチール
本体材質
スチール
接地面材質
樹脂
詳細本体材質
SS400相当
本体表面処理
亜鉛メッキ
ねじ部材質(詳細)
SS400相当
ねじ部表面処理
亜鉛メッキ
首振り機構
なし
接地面材質(詳細)
ニトリルゴム

ご注意

24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が11型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

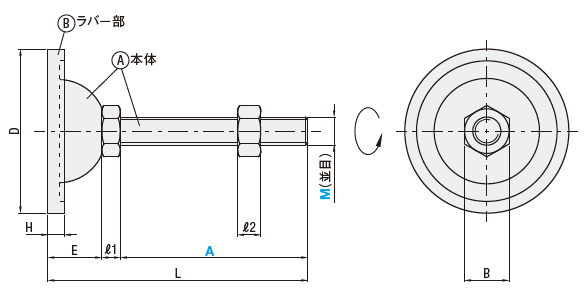

外形図

[ ! ]ねじ軸は回転し、多少傾きます。

【材質表】

Type	Ⓐ本体		Ⓑラバー部
Type	[ M ]材質	[ S ]表面処理	[ M ]材質
CーCFJGN	SS400相当	亜鉛メッキ	ニトリルゴム

規格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		A	L	D	ℓ1	ℓ2	E	B	H	垂直耐荷重 (kN)	質量 (g)	￥基準単価
Type	M
C-CFJGN	8	60	80	45	4.5	6	15.5	13	6	2.07	60	290
	10	80	101.5		6	8		17		2.25	90	330
		100	121.5							2.34	100	350
	12	80	110	70	7	10	23	19	7	3.51	180	360
		100	130							3.69	195
		120	150							3.87	205	370
	16	100	134	80	9	12.5	25	24	8	4.59	320	490
		120	154							4.86	345	500
		150	184							5.04	385	530
	20	150	186.5		11.5	15		29		6.66	555	620
		200	236.5							7.65	655	650

型番	－	A
C-CFJGN12	－	100

製品比較情報

■エコノミーシリーズと当社類似品の違い

	当社類似品 FJGN	エコノミーシリーズ C－CFJGN
材質	SS400相当	SS400相当
表面処理	三価クロメート	亜鉛メッキ
パッド部材質	エラストマー(黒)	ニトリルゴム
垂直耐荷重(kN)	3.9〜6.8	2.07〜7.65
RoHS10	対応	対応

■当社類似品との価格比較

プライスダウン率

価格例（24年3月時点）型番：C-CFJGN8-60

数量	1個あたりプライスダウン率
1	-
8	31%
20	36%
35	40%
50	45%
200	59%

数量	当社類似品（FJGN8-50）	本商品	当社類似品比プライスダウン率
1	370円	290円	22%
8	370円	200円	46%
20	351円	185円	47%
35	332円	175円	47%
50	302円	159円	47%
200	302円	120円	60%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

使用方法

■アジャスタパッドの推奨取付方法
・安全を確保した上で、設備をアジャスタパッドが取り付けやすい高さまでリフトで持ち上げる。（軽量設備の場合は片方から持ち上げても可）。
・アジャスタパッドを取り付け、全数の取り付け完了後リフトを下ろし、水平調整を行う。
・アジャスタパッドは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）

注意事項

1. めねじにおねじ部が取り付け可能かご確認ください。（ねじに塗装する場合、塗装後ねじの切り直しを推奨します。）
2. アジャスタは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）
3. 重量設備用の場合、調整しやすいよう、ねじ部に潤滑用グリースの塗布を推奨します。

型番リスト

表示件数

型番

ねじの呼び M

許容荷重【範囲選択】

(kN)

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ A

(mm)

幅 D

(mm)

本体高さ

(mm)

RoHS?

最小発注数量

8	1.1～6.0	2.07	40.1～70	60	45	15.5	10	1個
10	1.1～6.0	2.25	70.1～100	80	45	15.5	10	1個
10	1.1～6.0	2.34	70.1～100	100	45	15.5	10	1個
12	1.1～6.0	3.51	70.1～100	80	70	23	10	1個
12	1.1～6.0	3.69	70.1～100	100	70	23	10	1個
12	1.1～6.0	3.87	100.1～130	120	70	23	10	1個
16	1.1～6.0	4.59	70.1～100	100	80	25	10	1個
16	1.1～6.0	4.86	100.1～130	120	80	25	10	1個
16	1.1～6.0	5.04	130.1～150	150	80	25	10	1個
20	6.1～10.0	6.66	130.1～150	150	80	25	10	1個
20	6.1～10.0	7.65	150.1～	200	80	25	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

290円 ( 319円 )	在庫品1日目当日出荷可能	FJGN8-50
330円 ( 363円 )	在庫品1日目当日出荷可能	FJGN10-75
350円 ( 385円 )	在庫品1日目当日出荷可能	FJGN10-100
360円 ( 396円 )	在庫品1日目当日出荷可能	FJGN12-75
360円 ( 396円 )	在庫品1日目当日出荷可能	FJGN12-100
370円 ( 407円 )	在庫品1日目当日出荷可能	FJGN12-125
490円 ( 539円 )	在庫品1日目当日出荷可能	FJGN16-100
500円 ( 550円 )	在庫品1日目当日出荷可能	FJGN16-130
530円 ( 583円 )	在庫品1日目当日出荷可能	FJGN16-150
620円 ( 682円 )	在庫品1日目当日出荷可能	FJGN20-150
650円 ( 715円 )	在庫品1日目当日出荷可能	FJGN20-180

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

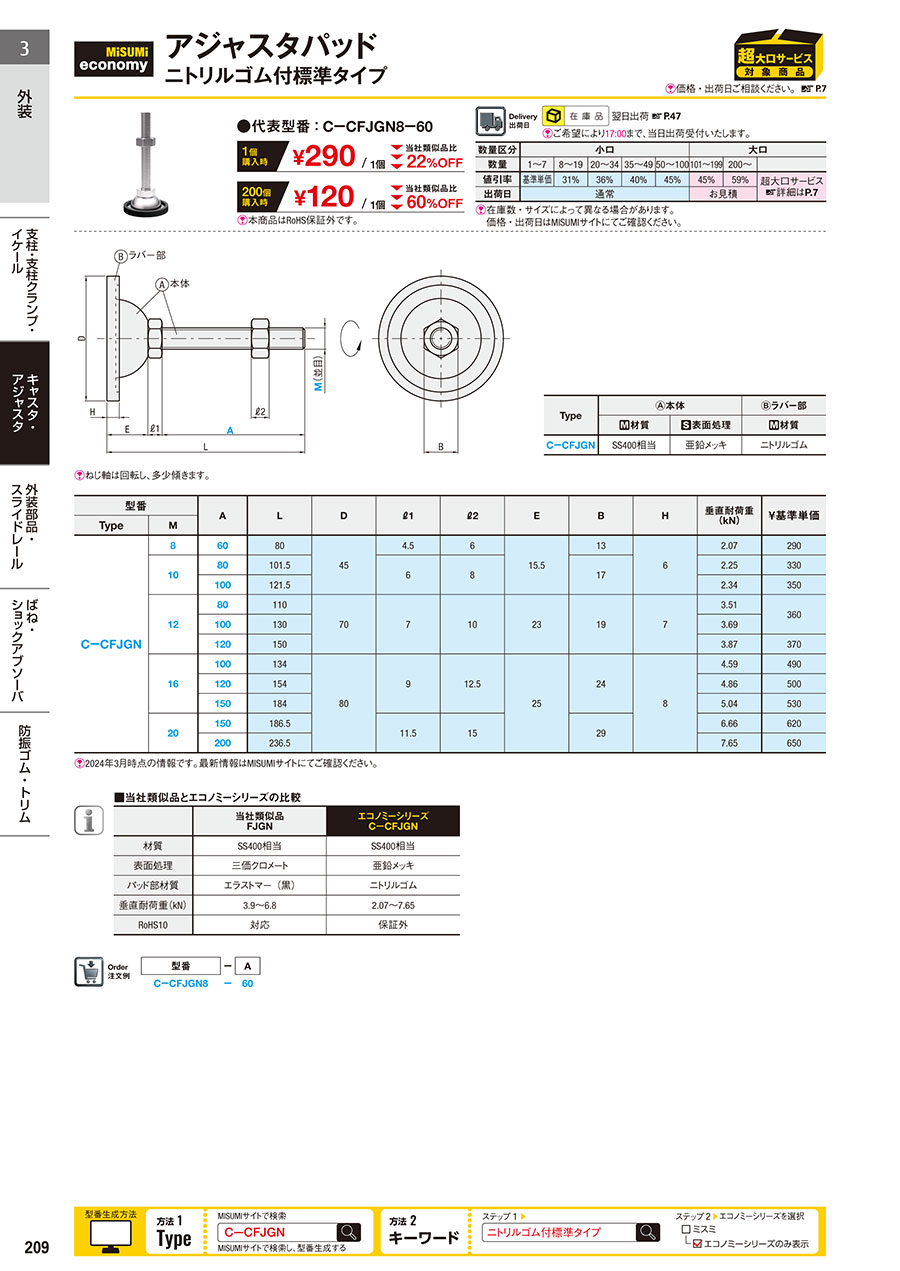

カタログ (見開き版)
