【エコノミーシリーズ】 RoHS対応アジャスタパッドナイロン　ロータリータイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 720円～2,510円

税込単価: 792円～2,761円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アジャスタパッドニトリルゴムタイプ

通常価格(税別)： 740円 (税込価格：814円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アジャスタパッド底面ニトリルゴムロータリータイプ

通常価格(税別)： 1,110円 (税込価格：1,221円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
許容荷重【範囲選択】 (kN)
1.1～6.0
許容荷重 (kN)
1.5
幅 D (mm)
60
首振り機構
あり

ご注意

24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が19型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

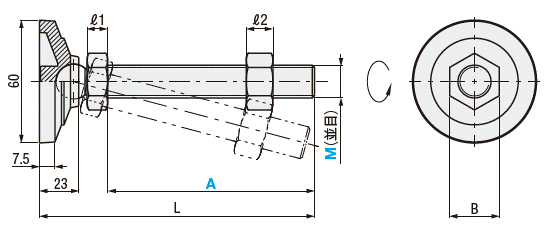

外形図

【材質表】

Type	ねじ部・ナット		パッド部
Type	[ M ]材質	[ S ]表面処理	[ M ]材質
CーCAJPD	SS400相当	亜鉛メッキ	ナイロン
CーCAJPDS	SUS304相当	ー	ナイロン

規格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		A	L	ℓ1	ℓ2	B	首振り角度 (deg)	垂直耐荷重 (kN)	質量 (g)	￥基準単価
Type	M									C-CAJPD	C-CAJPDS
C-CAJPD (SS400相当) C-CAJPDS (SUS304相当)	10	80	112	6	8	17	-	1.5	110	880	1,490
		100	132						120	910	1,540
	12	100	134	7	10	19	15		150	1,010	1,750
		120	154						170	1,130	2,200
	16	100	136	9	12.5	24			243		2,200
		120	156						270	1,180	950
		150	186						310		2,510
	20	120	158	11.5	15	29			410	720	1,340
		150*	188						470	-	1,550
		200	238						570	1,770	1,670

[ ! ]C-CAJPDは*印のついたサイズを選択できません。

型番（Type・M）	-	A
C-CAJPD12	-	100

製品比較情報

■エコノミーシリーズと当社類似品の違い

	当社類似品 AJPD・AJPDS	エコノミーシリーズ C－CAJPD・C－CAJPDS
材質	SS400相当/SUS304	SS400相当/SUS304相当
表面処理	三価クロメート/なし	亜鉛メッキ/なし
パッド部材質	強化ポリアセタール	ナイロン
垂直耐荷重(kN)	3〜6	1.5
RoHS10	対応	対応

■当社類似品との価格比較

プライスダウン率

価格例（24年3月時点）型番：C-CAJPD12-100

数量	1個あたりプライスダウン率
1	-
4	57%
20	59%
35	61%
50	65%
80	74%

数量	当社類似品（AJPD12-100E）	本商品	当社類似品比プライスダウン率
1	1,271円	1,010円	21%
4	1,271円	440円	65%
20	1,207円	418円	65%
35	1,143円	396円	65%
50	1,042円	361円	65%
80	1,042円	264円	75%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

使用方法

■アジャスタパッドの推奨取付方法
・安全を確保した上で、設備をアジャスタパッドが取り付けやすい高さまでリフトで持ち上げる。（軽量設備の場合は片方から持ち上げても可）。
・アジャスタパッドを取り付け、全数の取り付け完了後リフトを下ろし、水平調整を行う。
・アジャスタパッドは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）

注意事項

1. めねじにおねじ部が取り付け可能かご確認ください。（ねじに塗装する場合、塗装後ねじの切り直しを推奨します。）
2. アジャスタは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）
3. 重量設備用の場合、調整しやすいよう、ねじ部に潤滑用グリースの塗布を推奨します。

型番リスト

表示件数

型番

種類

特長

ねじの呼び M

ねじ部材質

本体材質

接地面材質

ねじの長さ【範囲選択】

(mm)

ねじの長さ A

(mm)

本体高さ

(mm)

詳細本体材質

本体表面処理

ねじ部材質(詳細)

ねじ部表面処理

首振り角度 θ

(deg)

高さ調節ハンドル

接地面材質(詳細)

RoHS?

最小発注数量

各種アジャスタ

樹脂マウント

[スチール] スチール

[樹脂] 樹脂

樹脂

70.1～100

ナイロン

なし

SS400相当

亜鉛メッキ

ナイロン

1個

各種アジャスタ

樹脂マウント

[スチール] スチール

[樹脂] 樹脂

樹脂

70.1～100

100

ナイロン

なし

SS400相当

亜鉛メッキ

ナイロン

1個

各種アジャスタ

樹脂マウント

[スチール] スチール

[樹脂] 樹脂

樹脂

70.1～100

100

ナイロン

なし

SS400相当

亜鉛メッキ

ナイロン

1個

各種アジャスタ

樹脂マウント

[スチール] スチール

[樹脂] 樹脂

樹脂

100.1～130

120

ナイロン

なし

SS400相当

亜鉛メッキ

ナイロン

1個

各種アジャスタ

樹脂マウント

[スチール] スチール

[樹脂] 樹脂

樹脂

70.1～100

100

ナイロン

なし

SS400相当

亜鉛メッキ

ナイロン

1個

各種アジャスタ

樹脂マウント

[スチール] スチール

[樹脂] 樹脂

樹脂

100.1～130

120

ナイロン

なし

SS400相当

亜鉛メッキ

ナイロン

1個

各種アジャスタ

樹脂マウント

[スチール] スチール

[樹脂] 樹脂

樹脂

130.1～150

150

ナイロン

なし

SS400相当

亜鉛メッキ

ナイロン

1個

各種アジャスタ

樹脂マウント

[スチール] スチール

[樹脂] 樹脂

樹脂

100.1～130

120

ナイロン

なし

SS400相当

亜鉛メッキ

ナイロン

1個

各種アジャスタ

樹脂マウント

[スチール] スチール

[樹脂] 樹脂

樹脂

150.1～

200

ナイロン

なし

SS400相当

亜鉛メッキ

ナイロン

1個

各種アジャスタ

樹脂マウント

[ステンレス] ステンレス

[樹脂] 樹脂

樹脂

70.1～100

ナイロン

なし

SUS304相当

なし

ナイロン

1個

各種アジャスタ

樹脂マウント

[ステンレス] ステンレス

[樹脂] 樹脂

樹脂

70.1～100

100

ナイロン

なし

SUS304相当

なし

ナイロン

1個

各種アジャスタ

樹脂マウント

[ステンレス] ステンレス

[樹脂] 樹脂

樹脂

70.1～100

100

ナイロン

なし

SUS304相当

なし

ナイロン

1個

各種アジャスタ

樹脂マウント

[ステンレス] ステンレス

[樹脂] 樹脂

樹脂

100.1～130

120

ナイロン

なし

SUS304相当

なし

ナイロン

1個

各種アジャスタ

樹脂マウント

[ステンレス] ステンレス

[樹脂] 樹脂

樹脂

70.1～100

100

ナイロン

なし

SUS304相当

なし

ナイロン

1個

各種アジャスタ

樹脂マウント

[ステンレス] ステンレス

[樹脂] 樹脂

樹脂

100.1～130

120

ナイロン

なし

SUS304相当

なし

ナイロン

1個

各種アジャスタ

樹脂マウント

[ステンレス] ステンレス

[樹脂] 樹脂

樹脂

130.1～150

150

ナイロン

なし

SUS304相当

なし

ナイロン

1個

各種アジャスタ

樹脂マウント

[ステンレス] ステンレス

[樹脂] 樹脂

樹脂

100.1～130

120

ナイロン

なし

SUS304相当

なし

ナイロン

1個

各種アジャスタ

樹脂マウント

[ステンレス] ステンレス

[樹脂] 樹脂

樹脂

130.1～150

150

ナイロン

なし

SUS304相当

なし

ナイロン

1個

各種アジャスタ

樹脂マウント

[ステンレス] ステンレス

[樹脂] 樹脂

樹脂

150.1～

200

ナイロン

なし

SUS304相当

なし

ナイロン

1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

880円 ( 968円 )	在庫品1日目当日出荷可能	AJPD10-70C
910円 ( 1,001円 )	在庫品1日目当日出荷可能	AJPD10-100C
1,010円 ( 1,111円 )	在庫品1日目当日出荷可能	AJPD12-100E
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能	AJPD16-100E
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能	AJPD16-100E
1,180円 ( 1,298円 )	在庫品1日目当日出荷可能	AJPD16-150E
1,180円 ( 1,298円 )	在庫品1日目当日出荷可能	AJPD16-150E
720円 ( 792円 )	在庫品1日目当日出荷可能	AJPD20-100E
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能	AJPD20-180E
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能	AJPDS10-70C
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能	AJPDS10-100C
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能	AJPDS12-100E
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能	AJPDS16-100E
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能	AJPDS16-100E
950円 ( 1,045円 )	在庫品1日目当日出荷可能	AJPDS16-150E
2,510円 ( 2,761円 )	在庫品1日目当日出荷可能	AJPDS16-150E
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能	AJPDS20-100E
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能	AJPDS20-150E
1,670円 ( 1,837円 )	在庫品1日目当日出荷可能	AJPDS20-180E

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

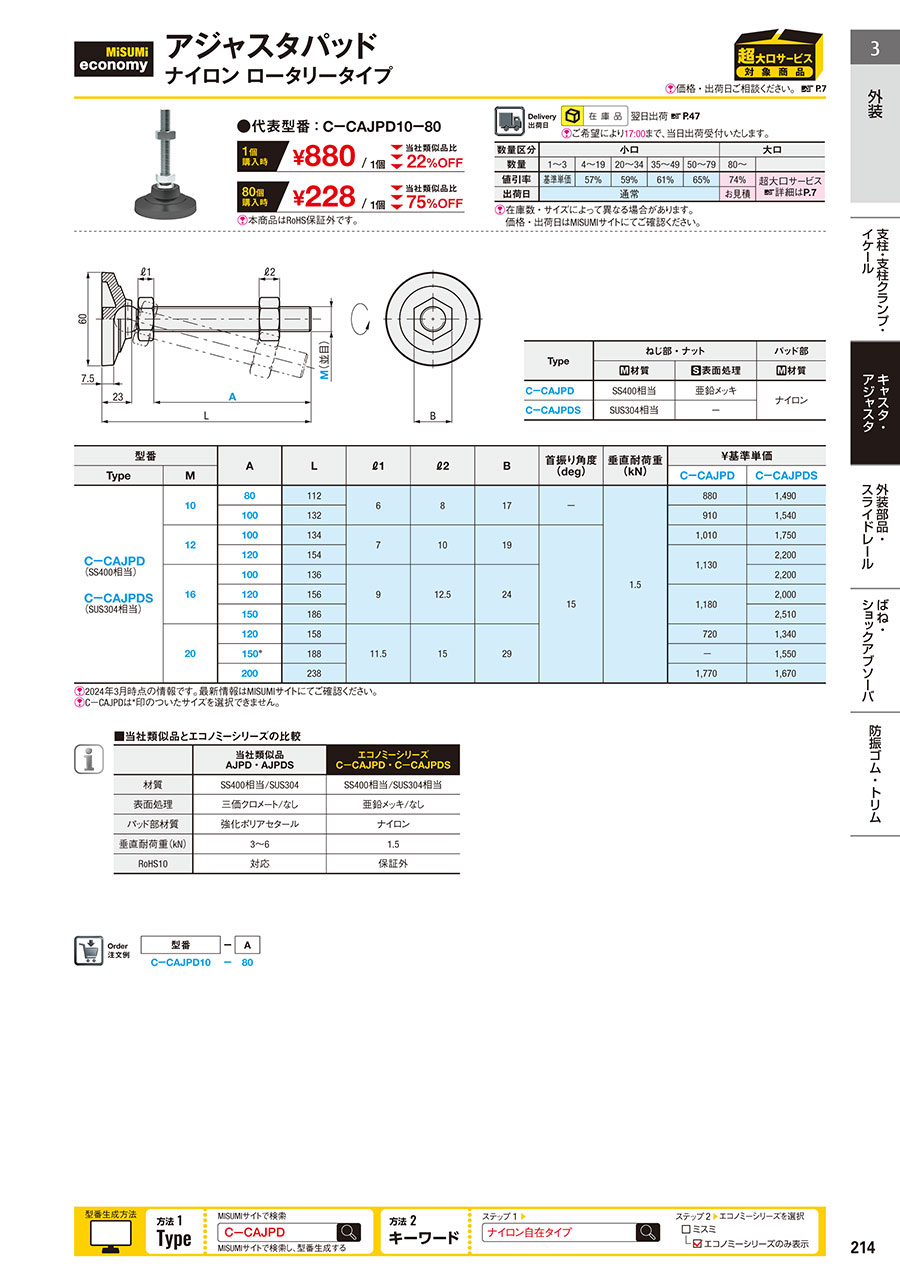

カタログ
