【エコノミーシリーズ】 RoHS対応 アジャスタパッド 中荷重タイプ
- 数量スライド割引
- 値下げ
- 当日出荷可能
- 通常単価(税別)
- 230円～2,100円
- 税込単価
- 253円～2,310円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 種類
- 各種アジャスタ
- 接地面材質
- 金属
- 首振り機構
- なし
ご注意
- 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

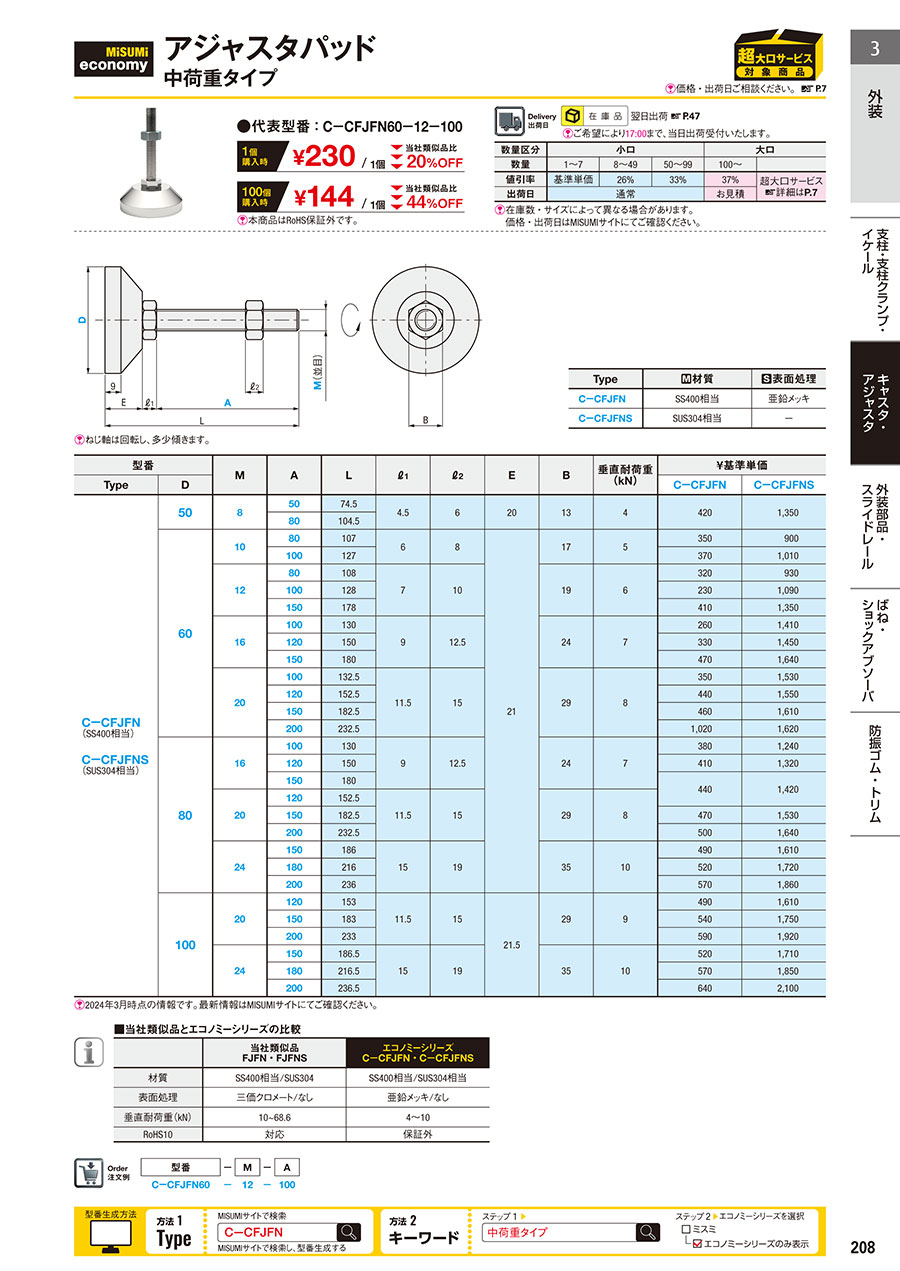

外形図・規格表
外形図
[ ! ]ねじ軸は回転し、多少傾きます。
| Type | [ M ]材質 | [ S ]表面処理 |
| CーCFJFN | SS400相当 | 亜鉛メッキ |
| CーCFJFNS | SUS304相当 | ー |
規格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | M | A | L | ℓ1 | ℓ2 | E | B | 垂直耐荷重 (kN) | 質量 (g) | ￥基準単価 | ||
| Type | D | C-CFJFN | C-CFJFNS | |||||||||
| C-CFJFN (SS400相当) C-CFJFNS （SUS304相当） | 50 | 8 | 50 | 74.5 | 4.5 | 6 | 20 | 13 | 4 | 145 | 420 | 1,350 |
| 80 | 104.5 | 150 | ||||||||||
| 60 | 10 | 80 | 107 | 6 | 8 | 21 | 17 | 5 | 215 | 350 | 900 | |
| 100 | 127 | 280 | 370 | 1,010 | ||||||||
| 12 | 80 | 108 | 7 | 10 | 19 | 6 | 250 | 320 | 930 | |||
| 100 | 128 | 315 | 230 | 1,090 | ||||||||
| 150 | 178 | 345 | 410 | 1,350 | ||||||||
| 16 | 100 | 130 | 9 | 13 | 24 | 7 | 405 | 260 | 1,410 | |||
| 120 | 150 | 430 | 330 | 1,450 | ||||||||
| 150 | 180 | 470 | 470 | 1,640 | ||||||||
| 20 | 100 | 132.5 | 11.5 | 15 | 29 | 8 | 485 | 350 | 1,530 | |||
| 120 | 152.5 | 575 | 440 | 1,550 | ||||||||
| 150 | 182.5 | 640 | 460 | 1,610 | ||||||||
| 200 | 232.5 | 740 | 1,020 | 1,620 | ||||||||
| 80 | 16 | 100 | 130 | 9 | 13 | 24 | 7 | 490 | 380 | 1,240 | ||
| 120 | 150 | 515 | 410 | 1,320 | ||||||||
| 150 | 180 | 550 | 440 | 1,420 | ||||||||
| 20 | 120 | 152.5 | 11.5 | 15 | 29 | 8 | 660 | |||||
| 150 | 182.5 | 720 | 470 | 1,530 | ||||||||
| 200 | 232.5 | 820 | 500 | 1,640 | ||||||||
| 24 | 150 | 186 | 15 | 19 | 35 | 10 | 945 | 490 | 1,610 | |||
| 180 | 216 | 1,025 | 520 | 1,720 | ||||||||
| 200 | 236 | 1,065 | 570 | 1,860 | ||||||||
| 100 | 20 | 120 | 153 | 11.5 | 15 | 21.5 | 29 | 9 | 770 | 490 | 1,610 | |
| 150 | 183 | 850 | 540 | 1,750 | ||||||||
| 200 | 233 | 950 | 590 | 1,920 | ||||||||
| 24 | 150 | 186.5 | 15 | 19 | 35 | 10 | 1,075 | 520 | 1,710 | |||
| 180 | 216.5 | 1,150 | 570 | 1,850 | ||||||||
| 200 | 236.5 | 1,220 | 640 | 2,100 | ||||||||
| 注文例 | 型番（Type・D） | - | M | - | A |
| C-CFJFN60 | - | 10 | - | 80 |
製品比較情報
| 当社類似品 FJFN・FJFNS | エコノミーシリーズ C－CFJFN・C－CFJFNS | |
| 材質 | SS400相当/SUS304 | SS400相当/SUS304相当 |
| 表面処理 | 三価クロメート/なし | 亜鉛メッキ/なし |
| 垂直耐荷重(kN) | 10~68.6 | 4～10 |
| RoHS10 | 対応 | 対応 |
| プライスダウン率 | 価格例（24年3月時点） 型番：C-CFJFN60-12-100 | |||||||||||||||||||||||||||||||
|
|
■アジャスタパッドの推奨取付方法
・安全を確保した上で、設備をアジャスタパッドが取り付けやすい高さまでリフトで持ち上げる。（軽量設備の場合は片方から持ち上げても可）。
・アジャスタパッドを取り付け、全数の取り付け完了後リフトを下ろし、水平調整を行う。
・アジャスタパッドは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）
2. アジャスタは極力ねじ部長さの半分以下程度の高さになるよう調整してください。（高くすることで耐荷重が減少します。）
3. 重量設備用の場合、調整しやすいよう、ねじ部に潤滑用グリースの塗布を推奨します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
- |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
- |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
- |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
- |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
- |
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
- |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
- |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
- |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
- |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
- |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
- |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
- |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
- |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
- |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
- |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
- |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
- |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
- |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
- |
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
- |
1,350円 ( 1,485円 ) | 在庫品1日目当日出荷可能 |
- |
1,350円 ( 1,485円 ) | 在庫品1日目当日出荷可能 |
- |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
|
1,010円 ( 1,111円 ) | 在庫品1日目当日出荷可能 |
|
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
|
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
|
1,350円 ( 1,485円 ) | 在庫品1日目当日出荷可能 |
|
1,410円 ( 1,551円 ) | 在庫品1日目当日出荷可能 |
|
1,450円 ( 1,595円 ) | 在庫品1日目当日出荷可能 |
|
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
|
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
|
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
|
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
|
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
|
1,240円 ( 1,364円 ) | 在庫品1日目当日出荷可能 |
- |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
- |
1,420円 ( 1,562円 ) | 在庫品1日目当日出荷可能 |
- |
1,420円 ( 1,562円 ) | 在庫品1日目当日出荷可能 |
- |
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
- |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
- |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
- |
1,720円 ( 1,892円 ) | 在庫品1日目当日出荷可能 |
- |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
- |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
- |
1,750円 ( 1,925円 ) | 在庫品1日目当日出荷可能 |
- |
1,920円 ( 2,112円 ) | 在庫品1日目当日出荷可能 |
- |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
- |
1,850円 ( 2,035円 ) | 在庫品1日目当日出荷可能 |
- |
2,100円 ( 2,310円 ) | 在庫品1日目当日出荷可能 |
- |
