【エコノミーシリーズ】 RoHS対応 ボールローラ 省スペース圧入・挿入タイプ
未確定：候補が8型番あります。
外形図・規格表
外形図

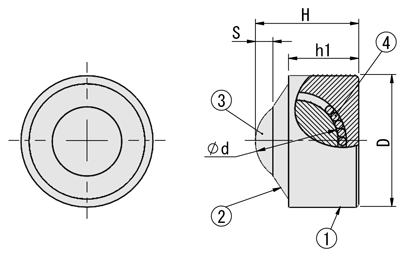

C‐SSPN

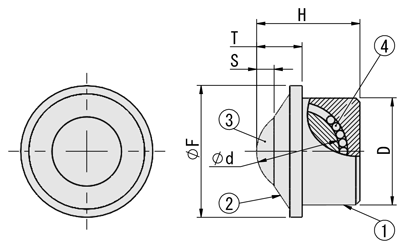

C‐SSPF
C‐SSPF
・材質表
| [ M ] 材質 | |||
| ①本体 | ②スペーサ | ③メインボール | ④サブボール |
| S45C | S20C | SUJ2 | SUJ2 |
規格表
| 型式 |
| C-SSPN10 |
・下表の価格表は25年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | S | h1 | H | 耐荷重N（kgf） | ￥基準単価 | |
| Type | d | ||||||
| C‐SSPN | 8 | 15 | 1.8 | 10.9 | 13.6 | 44(4.5） | 570 |
| 10 | 16 | 2.5 | 8.5 | 12.5 | 49.6(5） | 530 | |
| 12 | 22 | 13.5 | 17 | 274(28） | 530 | ||
| 15 | 24 | 4.5 | 14 | 20 | 330(34） | 540 | |
| 型式 | D | F | S | H | T | 耐荷重N（kgf） | ￥基準単価 | |
| Type | d | |||||||
| C‐SSPF | 12 | 18 | 23 | 2.5 | 15.5 | 7.3 | 274(28) | 530 |
| 15 | 24 | 31 | 4.5 | 21 | 10 | 330(34) | 540 | |
| 19 | 30 | 37 | 4.5 | 26 | 10 | 470.4(48) | 560 | |
| 22 | 36 | 44.6 | 4 | 31 | 9.8 | 980(100) | 570 | |
| 当社類似品 BCHA15 | エコノミーシリーズ C-SSPF12 | |||
| 材質（硬度） | 本体 | SUS304 | S45C相当 | |
| スペーサ | SUS304 | S20C相当 | ||
| メインボール | SUS440C（55HRC~） | SUJ2相当（58HRC~） | ||
| サブボール | SUS440C（55HRC~） | SUJ2相当（58HRC~） | ||
| 本体 | 外径D（mm） | 17 | 18 | |
| 外径公差 | ＋0.04 +0.01 | Ｃ－SSPF | +0.02 | |
| -0.15 | ||||
| Ｃ－SSPN | +0.05 | |||
| -0.15 | ||||
| ツバ下長（mm） | 14 | 11 | ||
| ボール | 直径（mm） | 15.87 | 15.875 | |
| スペーサ | 外径D・F（mm） | 26 | 24 | |
| 耐荷重N（kgf） | 55(5.6) | 274(28) | ||
| RoHS | 対応 | 対応 | ||
