【エコノミーシリーズ】 RoHS対応アイドラー S5Mタイプ

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,430円～3,820円

税込単価: 1,573円～4,202円

今見ている商品の標準品

クオリティー品

ミスミ

フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ５Ｍ・Ｓ８Ｍ・Ｓ１４Ｍ

通常価格(税別)： 3,090円 (税込価格：3,399円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アイドラー背面テンションタイプ

4.5

通常価格(税別)： 760円 (税込価格：836円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類
歯付アイドラー
バックラッシレスタイプ
非該当
ベルト種類
S5M
表面処理
白アルマイト
材質
アルミ合金
タイミングプーリ/アイドラー
アイドラー

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が44型番あります。

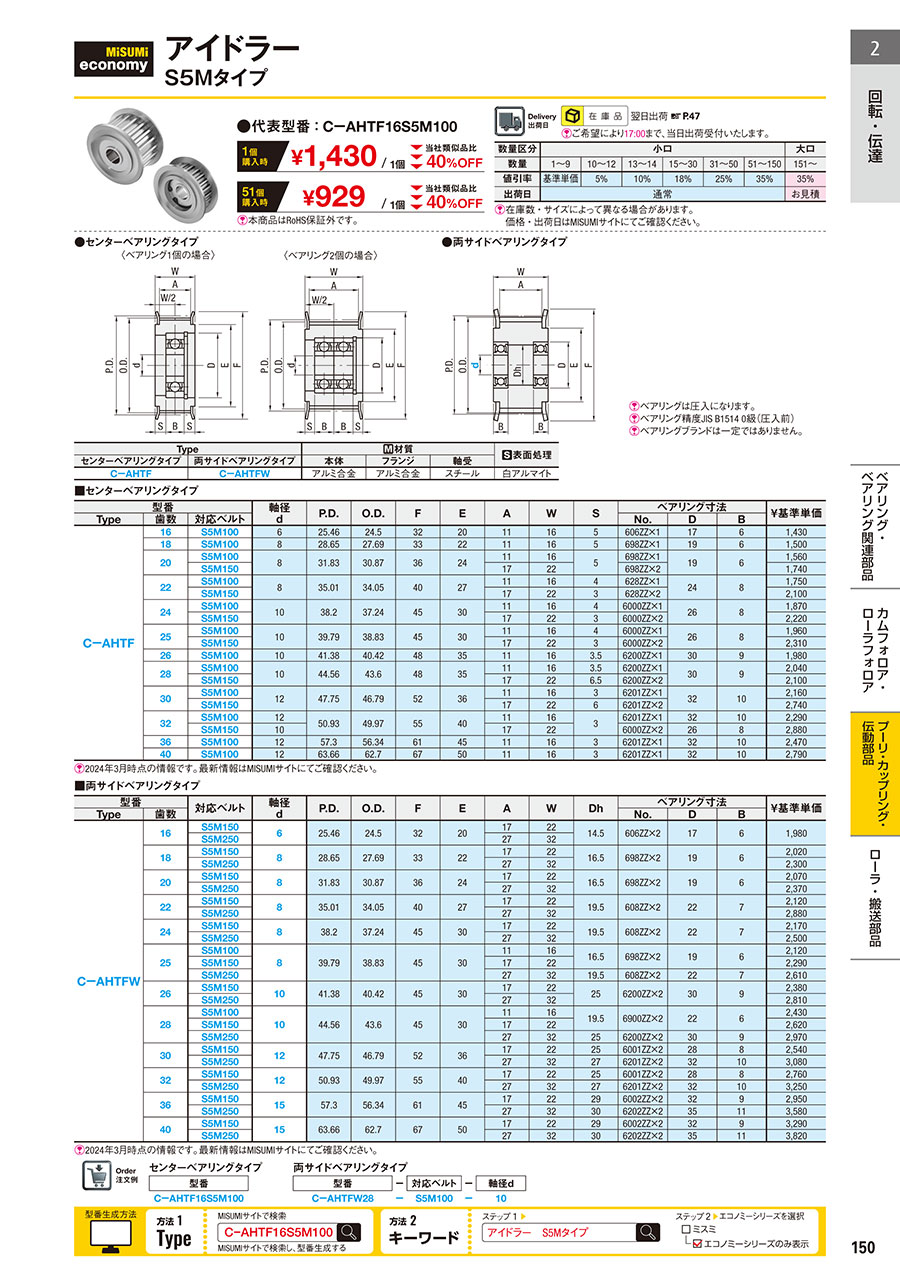

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

商品概要

モータから発生する回転運動の動力を伝えるための機構として広く一般的に利用されている方法がタイミングプーリ/アイドラー、タイミングベルトを用いた設計です。
タイミングプーリ/アイドラー、タイミングベルトとの噛み合いで伝動、搬送の働きをします。

外径図

●センタ－ベアリングタイプ		●両サイドベアリングタイプ
<ベアリング1個の場合>	<ベアリング2個の場合>

[ ! ]ベアリングは圧入になります。
[ ! ]ベアリング精度JIS B1514 0級（圧入前）
[ ! ]ベアリングブランドは一定ではありません。

規格表

■材質規格表

Type		[ M ]材質			[ S ]表面処理
センタ－ベアリングタイプ	両サイドベアリングタイプ	本体	フランジ	軸受	[ S ]表面処理
C-AHTF	C-AHTFW	アルミ合金	アルミ合金	スチール	白アルマイト

		センタ－ベアリングタイプ
注文例		型式（Type·歯数·対応ベルト）
		C-AHTF30S5M100

両サイドベアリングタイプ
型式（Type·歯数）	-	対応ベルト	-	軸穴径
C-AHTFW28	-	S5M100	-	10

■センタ－ベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			軸径 d	P.D.	O.D.	F	E	A	W	S	ベアリング寸法			￥基準単価
Type	歯数	対応ベルト	軸径 d	P.D.	O.D.	F	E	A	W	S	No.	D	B	￥基準単価
CーAHTF	16	S5M100	6	25.46	24.5	32	20	11	16	5	606ZZ×1	17	6	1,430
	18	S5M100	8	28.65	27.69	33	22	11	16	5	698ZZ×1	19	6	1,500
	20	S5M100	8	31.83	30.87	36	24	11	16	5	698ZZ×1	19	6	1,560
	20	S5M150	8	31.83	30.87	36	24	17	22	5	698ZZ×2	19	6	1,740
	22	S5M100	8	35.01	34.05	40	27	11	16	4	628ZZ×1	24	8	1,750
	22	S5M150	8	35.01	34.05	40	27	17	22	3	628ZZ×2	24	8	2,100
	24	S5M100	10	38.2	37.24	45	30	11	16	4	6000ZZ×1	26	8	1,870
	24	S5M150	10	38.2	37.24	45	30	17	22	3	6000ZZ×2	26	8	2,220
	25	S5M100	10	39.79	38.83	45	30	11	16	4	6000ZZ×1	26	8	1,960
	25	S5M150	10	39.79	38.83	45	30	17	22	3	6000ZZ×2	26	8	2,310
	26	S5M100	10	41.38	40.42	48	35	11	16	3.5	6200ZZ×1	30	9	1,980
	28	S5M100	10	44.56	43.6	48	35	11	16	3.5	6200ZZ×1	30	9	2,040
	28	S5M150	10	44.56	43.6	48	35	17	22	6.5	6200ZZ×1	30	9	2,100
	30	S5M100	12	47.75	46.79	52	36	11	16	3	6201ZZ×1	32	10	2,160
	30	S5M150	12	47.75	46.79	52	36	17	22	6	6201ZZ×1	32	10	2,740
	32	S5M100	12	50.93	49.97	55	40	11	16	3	6201ZZ×1	32	10	2,290
	32	S5M150	10	50.93	49.97	55	40	17	22	3	6000ZZ×2	26	8	2,880
	36	S5M100	12	57.3	56.34	61	45	11	16	3	6201ZZ×1	32	10	2,470
	40	S5M100	12	63.66	62.7	67	50	11	16	3	6201ZZ×1	32	10	2,790

■両サイドベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		対応ベルト	軸径 d	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法			￥基準単価
Type	歯数										No.	D	B
CーAHTFW	16	S5M150	6	25.46	24.5	32	20	17	22	14.5	606ZZ×2	17	6	1,980
		S5M250						27	32
	18	S5M150	8	28.65	27.69	33	22	17	22	16.5	698ZZ×2	19	6	2,020
		S5M250						27	32					2,300
	20	S5M150	8	31.83	30.87	36	24	17	22	16.5	698ZZ×2	19	6	2,070
		S5M250						27	32					2,370
	22	S5M150	8	35.01	34.05	40	27	17	22	19.5	608ZZ×2	22	7	2,120
		S5M250						27	32					2,880
	24	S5M150	8	38.2	37.24	45	30	17	22	19.5	608ZZ×2	22	7	2,170
		S5M250						27	32					2,500
	25	S5M100	8	39.79	38.83	45	30	11	16	16.5	698ZZ×2	19	6	2,120
		S5M150						17	22					2,290
		S5M250						27	32	19.5	608ZZ×2	22	7	2,610
	26	S5M150	10	41.38	40.42	45	30	17	22	25	6200ZZ×2	30	9	2,380
		S5M250						27	32					2,810
	28	S5M100	10	44.56	43.6	45	30	11	16	19.5	6900ZZ×2	22	6	2,430
		S5M150						17	22					2,620
		S5M250						27	32	25	6200ZZ×2	30	9	2,970
	30	S5M150	12	47.75	46.79	52	36	17	22	25	6001ZZ×2	28	8	2,540
		S5M250						27	32	27	6201ZZ×2	32	10	3,080
	32	S5M150	12	50.93	49.97	55	40	17	22	25	6001ZZ×2	28	8	2,760
		S5M250						27	32	27	6201ZZ×2	32	10	3,250
	36	S5M150	15	57.3	56.34	61	45	17	22	29	6002ZZ×2	32	9	2,950
		S5M250						27	32	30	6202ZZ×2	35	11	3,580
	40	S5M150	15	63.66	62.7	67	50	17	22	29	6002ZZ×2	32	9	3,290
		S5M250						27	32	30	6202ZZ×2	35	11	3,820
