【エコノミーシリーズ】 RoHS対応 アイドラー T10タイプ
- 通常単価(税別)
- 2,490円～4,680円
- 税込単価
- 2,739円～5,148円
通常出荷日：在庫品1日目～99日目一部当日出荷可能
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
詳細を確認- 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

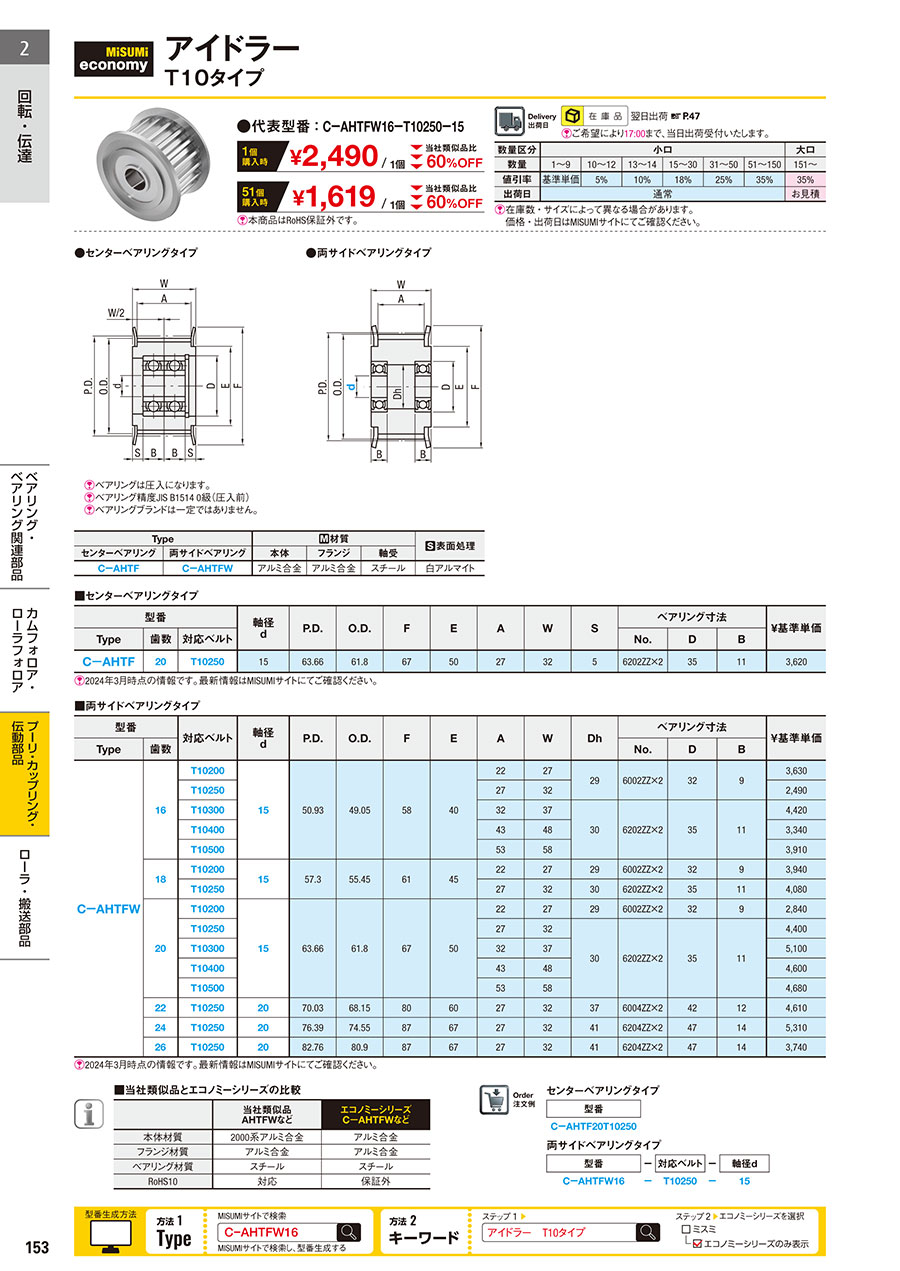

外形図・規格表
特長
商品概要
モータから発生する回転運動の動力を伝えるための機構として広く一般的に利用されている方法がタイミングプーリ/アイドラー、タイミングベルトを用いた設計です。
タイミングプーリ/アイドラー、タイミングベルトとの噛み合いで伝動、搬送の働きをします。
タイミングプーリ/アイドラー、タイミングベルトとの噛み合いで伝動、搬送の働きをします。
外径図
●センターベアリングタイプ ●両サイドベアリングタイプ[ ! ]ベアリングは圧入になります。
[ ! ]ベアリング精度JIS B1514 0級（圧入前）
[ ! ]ベアリングブランドは一定ではありません。
規格表
■材質規格表
| Type | [ M ]材質 | [ S ]表面処理 | |||
| センターベアリング | 両サイドベアリング | 本体 | フランジ | 軸受 | |
| CーAHTF | CーAHTFW | アルミ合金 | アルミ合金 | スチール | 白アルマイト |
| センタ－ベアリングタイプ | |||||
| 注文例 | 型番 | ||||
| CーAHTF20T10250 | |||||
| 両サイドベアリングタイプ | |||||||||
| 型式 | - | 対応ベルト | - | 軸径d | |||||
| CーAHTFW16 | - | T10250 | - | 15 | |||||
■センタ－ベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 軸径 d | P.D. | O.D. | F | E | A | W | S | ベアリング寸法 | ¥基準単価 | ||||
| Type | 歯数 | 対応ベルト | No. | D | B | |||||||||
| C－AHTF | 20 | T10250 | 15 | 63.66 | 61.8 | 67 | 50 | 27 | 32 | 5 | 6202ZZ×2 | 35 | 11 | 3,620 |
■両サイドベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 対応ベルト | 軸径 d | P.D. | O.D. | F | E | A | W | Dh | ベアリング寸法 | ￥基準単価 | |||
| Type | 歯数 | No. | D | B | ||||||||||
| CーAHTFW | 16 | T10200 | 15 | 50.93 | 49.05 | 58 | 40 | 22 | 27 | 29 | 6002ZZ×2 | 32 | 9 | 3,630 |
| T10250 | 27 | 32 | 2,490 | |||||||||||
| T10300 | 32 | 37 | 30 | 6202ZZ×2 | 35 | 11 | 4,420 | |||||||
| T10400 | 43 | 48 | 3,340 | |||||||||||
| T10500 | 53 | 58 | 3,910 | |||||||||||
| 18 | T10200 | 15 | 57.3 | 55.45 | 61 | 45 | 22 | 27 | 29 | 6002ZZ×2 | 32 | 9 | 3,940 | |
| T10250 | 27 | 32 | 30 | 6202ZZ×2 | 35 | 11 | 4,080 | |||||||
| 20 | T10200 | 15 | 63.66 | 61.8 | 67 | 50 | 22 | 27 | 29 | 6002ZZ×2 | 32 | 9 | 2,840 | |
| T10250 | 27 | 32 | 30 | 6202ZZ×2 | 35 | 11 | 4,400 | |||||||
| T10300 | 32 | 37 | 5,100 | |||||||||||
| T10400 | 43 | 48 | 4,600 | |||||||||||
| T10500 | 53 | 58 | 4,680 | |||||||||||
| 22 | T10250 | 20 | 70.03 | 68.15 | 80 | 60 | 27 | 32 | 37 | 6004ZZ×2 | 42 | 12 | 4,610 | |
| 24 | T10250 | 20 | 76.39 | 74.55 | 87 | 67 | 27 | 32 | 41 | 6204ZZ×2 | 47 | 14 | 5,310 | |
| 26 | T10250 | 20 | 82.76 | 80.9 | 87 | 67 | 27 | 32 | 41 | 6204ZZ×2 | 47 | 14 | 3,740 | |
製品比較情報
■エコノミーシリーズアイドラーの歯型のかみ合い
・エコノミーシリーズアイドラーの歯型はJISとISO規格に準拠し、標準のベルトの歯型と組み合わせることでよりスムーズな伝動ができます。
■当社類似品比較
・エコノミーシリーズアイドラーの歯型はJISとISO規格に準拠し、標準のベルトの歯型と組み合わせることでよりスムーズな伝動ができます。
■当社類似品比較
| 当社類似品 AHTFWなど | エコノミーシリーズ C−AHTFWなど | |
| 本体材質 | 2000系アルミ合金 | アルミ合金 |
| フランジ材質 | アルミ合金 | アルミ合金 |
| ベアリング材質 | スチール | スチール |
| RoHS10 | 対応 | 対応 |
使用方法
| 使用方法 | |
 | ①駆動用 タイミングベルト用アイドラーを通してタイミングベルトの内側でテンションを調整 |
 | ②リニア駆動用 オープンエンドベルトにて往復運動 |
| 使用方法 | |
 | ③搬送用 2本のタイミングベルトで板を搬送 |
 | ④トラクター搬送用 ワークをベルトで挟んで搬送 |
使用例
■機構名
ベルト張力調整装置（手動）
■機構性能
1. 調整する側のローラを動かし、ベルトコンベヤーが開いている状態でしっかりとベルトを引き、固定します。
2. ほとんどの駆動では、噛み合い率を上げるため、ローラを中央位置に設置します。
■タイミングベルト用アイドラーの働き
タイミングベルト用アイドラーを介してベルトの組立距離を固定します。
ポリウレタンローラーがベルトにテンションをかけるのをサポートします。
ベルト張力調整装置（手動）
■機構性能
1. 調整する側のローラを動かし、ベルトコンベヤーが開いている状態でしっかりとベルトを引き、固定します。
2. ほとんどの駆動では、噛み合い率を上げるため、ローラを中央位置に設置します。
■タイミングベルト用アイドラーの働き
タイミングベルト用アイドラーを介してベルトの組立距離を固定します。
ポリウレタンローラーがベルトにテンションをかけるのをサポートします。
注意事項
防錆目的の場合は、アルミ合金材、ステンレスSUS304材質の商品や無電解ニッケルメッキ表面処理商品を優先して選択してください。
詳細は>>金属材料および表面処理の防錆性能と手入れについてをクリックしてください。
詳細は>>金属材料および表面処理の防錆性能と手入れについてをクリックしてください。
