【エコノミーシリーズ】 RoHS対応アイドラー T5タイプ

通常単価(税別): 1,740円～3,420円

税込単価: 1,914円～3,762円

通常出荷日：在庫品1日目～99日目一部当日出荷可能

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

詳細を確認

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

今見ている商品の標準品

ミスミ

フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｔ５・Ｔ１０

通常価格(税別)： 3,130円 (税込価格：3,443円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応アイドラー背面テンションタイプ

通常価格(税別)： 760円 (税込価格：836円)

通常出荷日：在庫品1日目

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

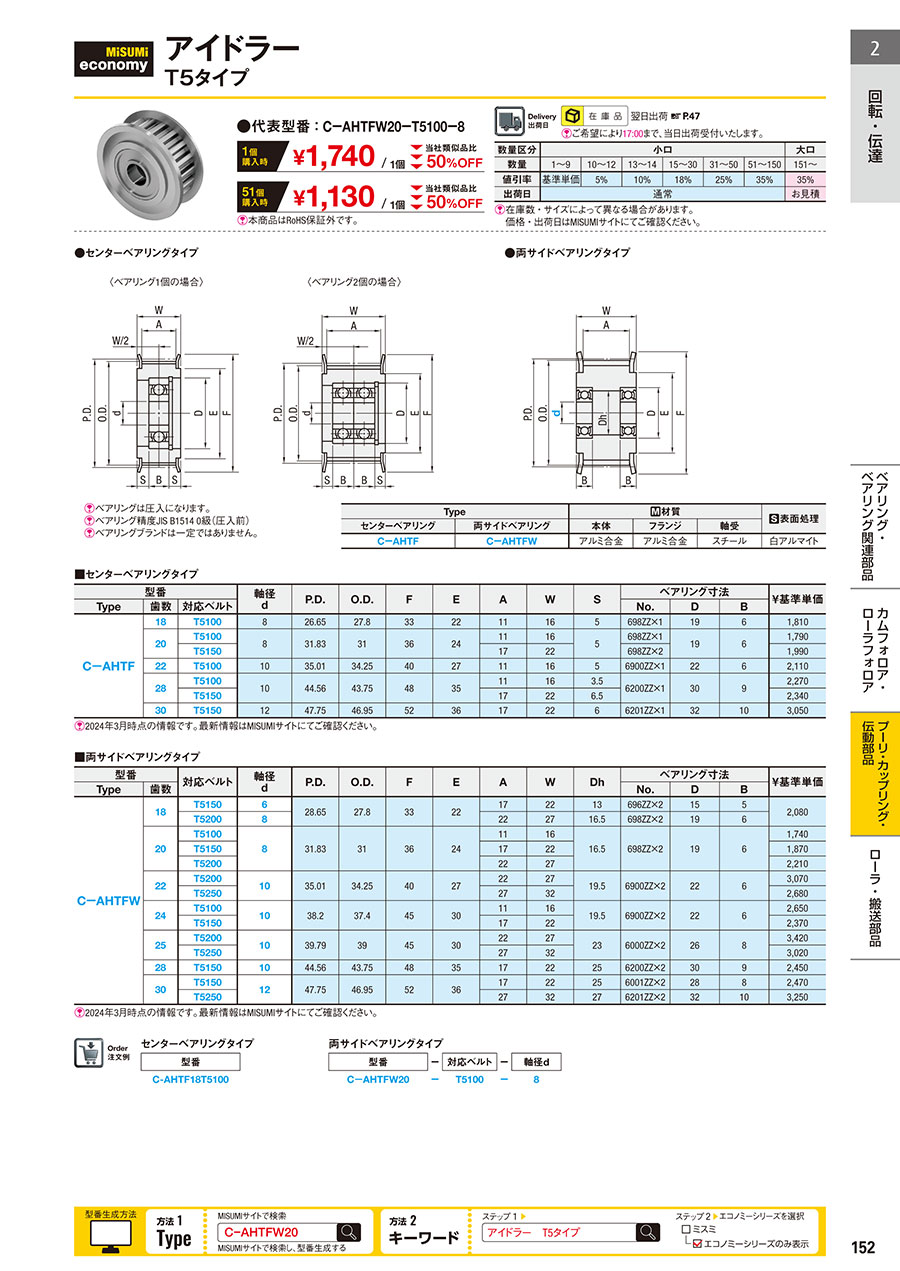

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

商品概要

モータから発生する回転運動の動力を伝えるための機構として広く一般的に利用されている方法がタイミングプーリ/アイドラー、タイミングベルトを用いた設計です。
タイミングプーリ/アイドラー、タイミングベルトとの噛み合いで伝動、搬送の働きをします。

外径図

●センターベアリングタイプ

●両サイドベアリングタイプ

【エコノミーシリーズ】アイドラー T5タイプ:関連画像
[ ! ]ベアリングは圧入になります。

[ ! ]ベアリング精度JIS B1514 0級（圧入前）
[ ! ]ベアリングブランドは一定ではありません。

規格表

■材質規格表

センターベアリング	両サイドベアリング	[ M ]材質			[ S ]表面処理
		本体	フランジ	軸受
C-AHTF	C-AHTFW	アルミ合金	アルミ合金	スチール	白アルマイト

注文例		型式(Type・歯数・対応ベルト)
		C-AHTF18T5100

		型式(Type・歯数)				-	(対応ベルト)	-	(軸穴径)
		C-AHTFW18				-	T5150	-	6

■センタ－ベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			軸径 d	P.D.	O.D.	F	E	A	W	S	ベアリング寸法			￥基準単価
Type	歯数	対応ベルト									No.	D	B
C－AHTF	18	T5100	8	26.65	27.8	33	22	11	16	5	698ZZ×1	19	6	1,810
	20	T5100	8	31.83	31	36	24	11	16	5	698ZZ×1	19	6	1,790
		T5150						17	22		698ZZ×2			1,990
	22	T5100	10	35.01	34.25	40	27	11	16	5	6900ZZ×1	22	6	2,110
	28	T5100	10	44.56	43.75	48	35	11	16	3.5	6200ZZ×1	30	9	2,270
		T5150						17	22	6.5				2,340
	30	T5150	12	47.75	46.95	52	36	17	22	6	6201ZZ×1	32	10	3,050

■両サイドベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		対応ベルト	軸径 d	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法			￥基準単価
Type	歯数										No.	D	B
CーAHTFW	18	T5150	6	28.65	27.8	33	22	17	22	13	696ZZ×2	15	5	2,080
		T5200	8					22	27	16.5	698ZZ×2	19	6
	20	T5100	8	31.83	31	36	24	11	16	16.5	698ZZ×2	19	6	1,740
		T5150						17	22					1,870
		T5200						22	27					2,210
	22	T5200	10	35.01	34.25	40	27	22	27	19.5	6900ZZ×2	22	6	3,070
		T5250						27	32					2,680
	24	T5100	10	38.2	37.4	45	30	11	16	19.5	6900ZZ×2	22	6	2,650
		T5150						17	22					2,370
	25	T5200	10	39.79	39	45	30	22	27	23	6000ZZ×2	26	8	3,420
		T5250						27	32					3,020
	28	T5150	10	44.56	43.75	48	35	17	22	25	6200ZZ×2	30	9	2,450
	30	T5150	12	47.75	46.95	52	36	17	22	25	6001ZZ×2	28	8	2,470
		T5250						27	32	27	6201ZZ×2	32	10	3,250

製品比較情報

■エコノミーシリーズアイドラーの歯型のかみ合い
・エコノミーシリーズアイドラーの歯型はJISとISO規格に準拠し、標準のベルトの歯型と組み合わせることでよりスムーズな伝動ができます。

■当社類似品比較

	当社類似品 AHTFWなど	エコノミーシリーズ
本体材質	2000系アルミ合金	アルミ合金
フランジ材質	アルミ合金	アルミ合金
ベアリング材質	スチール	スチール
RoHS10対応	対応	対応

使用方法

使用方法
	①駆動用タイミングベルト用アイドラーを通してタイミングベルトの内側でテンションを調整
	②リニア駆動用オープンエンドベルトにて往復運動

使用方法
	③搬送用 2本のタイミングベルトで板を搬送
	④トラクター搬送用ワークをベルトで挟んで搬送

使用例

■機構名
ベルト張力調整装置（手動）

■機構性能
1. 調整する側のローラを動かし、ベルトコンベヤーが開いている状態でしっかりとベルトを引き、固定します。
2. ほとんどの駆動では、噛み合い率を上げるため、ローラを中央位置に設置します。

■タイミングベルト用アイドラーの働き
タイミングベルト用アイドラーを介してベルトの組立距離を固定します。
ポリウレタンローラーがベルトにテンションをかけるのをサポートします。

注意事項

防錆目的の場合は、アルミ合金材、ステンレスSUS304材質の商品や無電解ニッケルメッキ表面処理商品を優先して選択してください。
詳細は>>金属材料および表面処理の防錆性能と手入れについてをクリックしてください。

型番リスト

表示件数

型番

特性・用途

使用ベルト幅

(mm)

歯数

(T)

軸穴径 d

(mm)

ベアリング位置

RoHS?

最小発注数量

-	10	18	8	センタ－ベアリングタイプ	10	2個
-	10	20	8	センタ－ベアリングタイプ	10	2個
-	15	20	8	センタ－ベアリングタイプ	10	2個
-	10	22	10	センタ－ベアリングタイプ	10	2個
-	10	28	10	センタ－ベアリングタイプ	10	2個
-	15	28	10	センタ－ベアリングタイプ	10	2個
-	15	30	12	センタ－ベアリングタイプ	10	2個
-	15	18	6	両サイドベアリングタイプ	10	2個
該当なし	20	18	8	両サイドベアリングタイプ	10	1個
該当なし	10	20	8	両サイドベアリングタイプ	10	1個
該当なし	15	20	8	両サイドベアリングタイプ	10	1個
該当なし	20	20	8	両サイドベアリングタイプ	10	1個
-	20	22	8	両サイドベアリングタイプ	10	2個
該当なし	25	22	10	両サイドベアリングタイプ	10	2個
-	10	24	6	両サイドベアリングタイプ	10	2個
-	15	24	10	両サイドベアリングタイプ	10	1個
-	20	25	8	両サイドベアリングタイプ	10	2個
該当なし	25	25	10	両サイドベアリングタイプ	10	2個
該当なし	15	28	10	両サイドベアリングタイプ	10	1個
該当なし	15	30	12	両サイドベアリングタイプ	10	1個
該当なし	25	30	12	両サイドベアリングタイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

1,810円 ( 1,991円 )	14日目〜	AHTF18T5100
1,790円 ( 1,969円 )	14日目〜	AHTF20T5100
1,990円 ( 2,189円 )	14日目〜	AHTF20T5150
2,110円 ( 2,321円 )	14日目〜	AHTF22T5100
2,270円 ( 2,497円 )	14日目〜	AHTF28T5100
2,340円 ( 2,574円 )	14日目〜	AHTF28T5150
3,050円 ( 3,355円 )	14日目〜	AHTF30T5150
2,080円 ( 2,288円 )	14日目〜	AHTFW18-T5150-6
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能	AHTFW18-T5200-8
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能	AHTFW20-T5100-8
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能	AHTFW20-T5150-8
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能	AHTFW20-T5200-8
3,070円 ( 3,377円 )	14日目〜	AHTFW22-T5200-10
2,680円 ( 2,948円 )	14日目〜	AHTFW22-T5250-10
2,650円 ( 2,915円 )	14日目〜	AHTFW24-T5100-10
2,370円 ( 2,607円 )	在庫品1日目当日出荷可能	AHTFW24-T5150-10
3,420円 ( 3,762円 )	14日目〜	AHTFW25-T5200-10
3,020円 ( 3,322円 )	14日目〜	AHTFW25-T5250-10
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能	AHTFW28-T5150-10
2,470円 ( 2,717円 )	在庫品1日目当日出荷可能	AHTFW30-T5150-12
3,250円 ( 3,575円 )	在庫品1日目当日出荷可能	AHTFW30-T5250-12

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応アイドラー T5タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応アイドラー T5タイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ T5 固定寸法タイプ	【エコノミーシリーズ】 RoHS対応アイドラー T10タイプ	【エコノミーシリーズ】 RoHS対応アイドラー S5Mタイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ T10タイプ	【エコノミーシリーズ】 RoHS対応アイドラー XLタイプ
