【エコノミーシリーズ】 RoHS対応平ベルト用アイドラーミドルタイプ

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,510円～4,530円

税込単価: 1,661円～4,983円

今見ている商品の標準品

クオリティー品

ミスミ

平ベルト用アイドラー幅L=25～100

4.3

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応平ベルト用アイドラーショートタイプ

通常価格(税別)： 900円 (税込価格：990円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

特性・用途
非磁性
タイプ
アイドラー(ベアリング組込済)
表面ウレタン
ウレタン無
材質
アルミ合金
表面処理
白アルマイト

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

未確定：候補が42型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

特徴1：同軸度はφ0.05mm以内で、運転時のベルト振動を効率よく抑えることができます。
特徴2：ミスミエコノミーシリーズのベアリングを採用しています。
内径(d寸)：5～8mm >>こちら
内径(d寸)：10～20mm >>こちら

外形図

ストレートタイプ

クラウンタイプ

[ ! ]ベアリングは圧入になります。
[ ! ]ベアリングは取りはずし不可です。

規格表

注文例		型式（Type·D）	－	d	－	L	－	H
注文例		C-ROFAN15 C-ROFAC15	－－	6 6	－－	L25 L25	－	H0.8

Type		ローラ		ベアリング
ストレート	クラウン	[ M ]材質	[ S ]表面処理	[ M ]材質
C-ROFAN	C-ROFAC	アルミ合金	白アルマイト	スチール

■サイズ規格表
■ストレートタイプ

型番		d	L							d₁	ベアリング寸法
Type	D	d	L							d₁	D₁	B
C−ROFAN	15	5	25	30						7	8	2.5
	15	6	25			40	50			9	10	3
	20	6	25			40				10	13	5
	20	8	25	30	35		50	60		10	12	3.5
	25	6	25			40				10	15	5
	25	8					50			10	16	5
	30	8					50	60		15	19	6
		10					50	60	70		19
		12	25	30			50				22
	40	10				40				17	26	8
	40	15	25							17	28	7
	50	20		30			50			27	37	9

■クラウンタイプ

型番		d	L					H	d₁	ベアリング寸法
Type	D	d	L					H	d₁	D₁	B
C−ROFAC	15	6	25			50		0.8	9	10	3
	20	8	25	30	40	50		0.8	10	12	3.5
	30	12		30	40	50	60	0.8	15	24	6
	40	10		30	40		60	0.8	17	26	8
	50	15				50	60	0.8	27	28	7

■ストレートタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	D	￥基準単価
Type	D	L25	L30	L35	L40	L50	L60	L70
C－ROFAN	15	1,510	1,510	1,510	1,510	1,510	ー	ー
	20	1,820	1,820	1,820	1,820	1,820	2,190	ー
	25	2,170	ー	ー	2,170	2,170	ー	ー
	30	2,340	2,340	ー	ー	2,340	2,640	2,640
	40	3,000	ー	ー	3,000	ー	ー	ー
	50	ー	3,240	ー	ー	3,240	ー	ー

■クラウンタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	D	￥基準単価
Type	D	L25	L30	L40	L50	L60
C－ROFAC	15	1,780	ー	ー	1,780	ー
	20	2,050	2,050	2,050	2,050	ー
	30	ー	2,910	2,910	2,910	3,130
	40	ー	3,810	3,810	ー	4,090
	50	ー	ー	ー	4,170	4,530

製品比較情報

		当社類似品 ROFAN	エコノミーシリーズ CーROFAN
本体	材質	アルミ合金	アルミ合金
本体	表面処理	白アルマイト	白アルマイト
ベアリング		日系ブランド	エコノミーシリーズ
RoHS10		対応	対応

使用例

■機構名
2列平ベルトコンベア

■機構性能
自動搬送、手作業設備などでトレイによる搬送時に使用されるコンベア。

■平ベルト用プーリの働き
駆動用平ベルト用プーリと従動用平ベルト用アイドラで平ベルトを回すことで搬送を行います。

詳細は2列平ベルトコンベアをクリックしてください。

使用方法

■平ベルト用プーリの用途

使用方法
	平ベルト用プーリ、平ベルト用アイドラ、平ベルトとの噛み合いでワーク搬送の働きをします。平ベルト用アイドラはベルトを張る働きもします。

型番リスト

表示件数

型番

外径 D

(φ)

形状

軸(穴)径 d

(mm)

L寸

(mm)

RoHS?

最小発注数量

15	クラウン	6	25	10	2個
15	クラウン	6	50	10	2個
20	クラウン	8	25	10	2個
20	クラウン	8	30	10	2個
20	クラウン	8	40	10	2個
20	クラウン	8	50	10	2個
30	クラウン	12	30	10	2個
30	クラウン	12	40	10	2個
30	クラウン	12	50	10	1個
30	クラウン	12	60	10	2個
40	クラウン	10	30	10	2個
40	クラウン	10	40	10	2個
40	クラウン	10	60	10	2個
50	クラウン	15	50	10	2個
50	クラウン	15	60	10	1個
15	ストレート	5	25	10	2個
15	ストレート	5	30	10	2個
15	ストレート	6	25	10	1個
15	ストレート	6	40	10	1個
15	ストレート	6	50	10	2個
20	ストレート	6	25	10	2個
20	ストレート	6	40	10	2個
20	ストレート	8	25	10	2個
20	ストレート	8	30	10	1個
20	ストレート	8	35	10	2個
20	ストレート	8	50	10	2個
20	ストレート	8	60	10	2個
25	ストレート	6	25	10	2個
25	ストレート	6	40	10	2個
25	ストレート	8	50	10	2個
30	ストレート	8	50	10	2個
30	ストレート	8	60	10	2個
30	ストレート	10	50	10	2個
30	ストレート	10	60	10	2個
30	ストレート	10	70	10	2個
30	ストレート	12	25	10	2個
30	ストレート	12	30	10	2個
30	ストレート	12	50	10	2個
40	ストレート	10	40	10	2個
40	ストレート	15	25	10	2個
50	ストレート	20	30	10	2個
50	ストレート	20	50	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

1,780円 ( 1,958円 )	14日目〜	ROFAC15
1,780円 ( 1,958円 )	14日目〜	ROFAC15
2,050円 ( 2,255円 )	14日目〜	ROFAC20
2,050円 ( 2,255円 )	14日目〜	ROFAC20
2,050円 ( 2,255円 )	14日目〜	ROFAC20
2,050円 ( 2,255円 )	14日目〜	ROFAC20
2,910円 ( 3,201円 )	14日目〜	ROFAC30
2,910円 ( 3,201円 )	14日目〜	ROFAC30
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能	ROFAC30
3,130円 ( 3,443円 )	14日目〜	ROFAC30
3,810円 ( 4,191円 )	14日目〜	ROFAC40
3,810円 ( 4,191円 )	14日目〜	ROFAC40
4,090円 ( 4,499円 )	14日目〜	ROFAC40
4,170円 ( 4,587円 )	14日目〜	ROFAC50
4,530円 ( 4,983円 )	在庫品1日目当日出荷可能	ROFAC50
1,510円 ( 1,661円 )	14日目〜	ROFAN15
1,510円 ( 1,661円 )	14日目〜	ROFAN15
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能	ROFAN15
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能	ROFAN15
1,510円 ( 1,661円 )	14日目〜	ROFAN15
1,820円 ( 2,002円 )	14日目〜	ROFAN20
1,820円 ( 2,002円 )	14日目〜	ROFAN20
1,820円 ( 2,002円 )	14日目〜	ROFAN20
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能	ROFAN20
1,820円 ( 2,002円 )	14日目〜	ROFAN20
1,820円 ( 2,002円 )	14日目〜	ROFAN20
2,190円 ( 2,409円 )	14日目〜	ROFAN20
2,170円 ( 2,387円 )	14日目〜	ROFAN25
2,170円 ( 2,387円 )	14日目〜	ROFAN25
2,170円 ( 2,387円 )	14日目〜	ROFAN25
2,340円 ( 2,574円 )	14日目〜	ROFAN30
2,640円 ( 2,904円 )	14日目〜	ROFAN30
2,340円 ( 2,574円 )	14日目〜	ROFAN30
2,640円 ( 2,904円 )	14日目〜	ROFAN30
2,640円 ( 2,904円 )	14日目〜	ROFAN30
2,340円 ( 2,574円 )	14日目〜	ROFAN30
2,340円 ( 2,574円 )	14日目〜	ROFAN30
2,340円 ( 2,574円 )	14日目〜	ROFAN30
3,000円 ( 3,300円 )	14日目〜	ROFAN40-10
3,000円 ( 3,300円 )	14日目〜	ROFAN40
3,240円 ( 3,564円 )	14日目〜	ROFAN50
3,240円 ( 3,564円 )	在庫品1日目当日出荷可能	ROFAN50

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

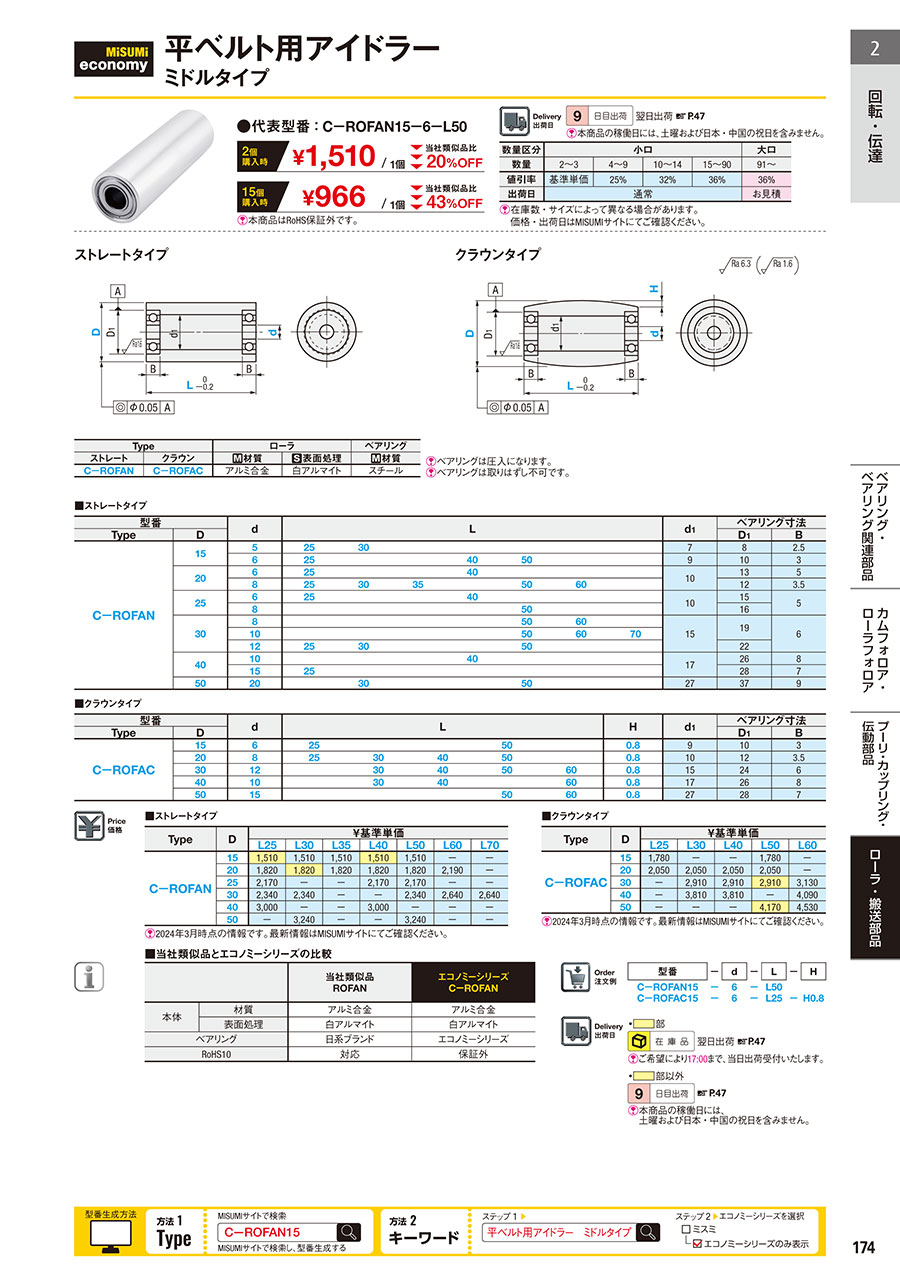

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
