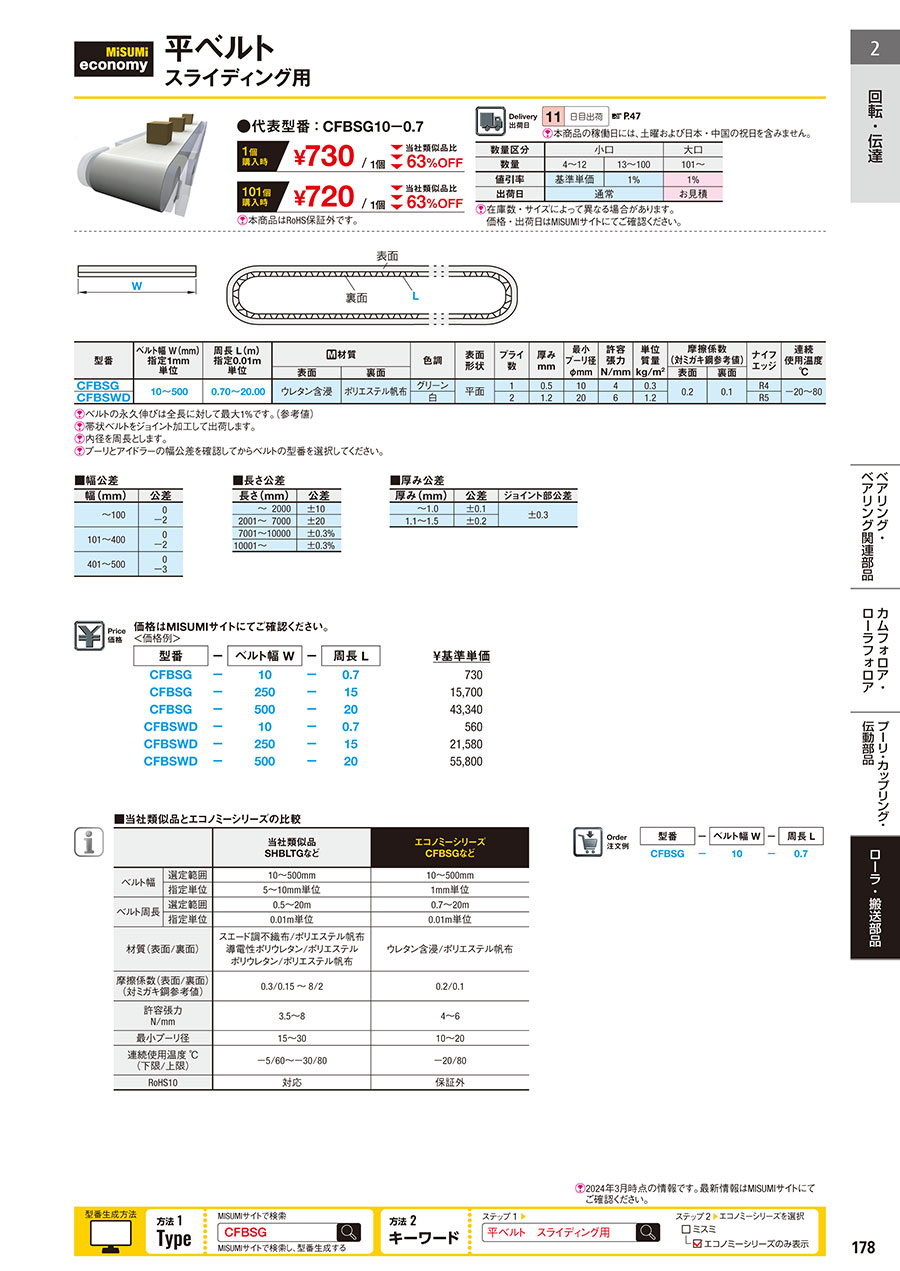

【エコノミーシリーズ】 RoHS対応 平ベルト スライディング用

平ベルトとは、断面が長方形をしたベルトです。
材質の特性、層数、色、表面形状の違いにより、食品、電子部品、段ボール等多種多様なワークを搬送でき、さまざまな分野と業界に幅広く利用されています。

注文例		型式Type		-	ベルト幅 W(mm)		-	周長L(m)
		CFBSG		-	350		-	4.23

■規格表

型番

ベルト幅 Ｗ(ｍｍ) 指定1ｍｍ 単位

周長 L(ｍ) 指定0.01m 単位

[ M ]材質

色調

表面 形状

プライ 数

厚み mm

最小 プ－リ径 φmm

許容 張力 N/mm

単位 質量 kg/m2

摩擦係数 (対ミガキ鋼参考値)

ナイフ エッジ

連続 使用温度 ℃

表面

裏面

表面

裏面

CFBSG

10～500

0.70～20.00

ウレタン含浸

ポリエステル帆布

グリ−ン

平面

1

0.5

10

4

0.3

0.2

0.1

R4

−20～80

CFBSWD

白

2

1.2

20

6

1.2

R5

[ ! ]ベルトの永久伸びは全長に対して最大1%です。（参考値）
[ ! ]帯状ベルトをジョイント加工して出荷します。
[ ! ]内径を周長とします。
[ ! ]プーリとアイドラーの幅公差を確認してからベルトの型番を選択してください。
 価格はMISUMIサイトにてご確認ください。
＜価格例＞
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	ー	ベルト幅 W	ー	周長 L		￥基準単価
CFBSG	ー	10	ー	0.7		730
CFBSG	ー	250	ー	15		15,700
CFBSG	ー	500	ー	20		43,340
CFBSWD	ー	10	ー	0.7		560
CFBSWD	ー	250	ー	15		21,580
CFBSWD	ー	500	ー	20		55,800

		当社類似品 SHBLTGなど	エコノミーシリーズ CFBSGなど
ベルト幅	選定範囲	10～500mm	10～500mm
	指定単位	5～10mm単位	1mm単位
ベルト周長	選定範囲	0.5～20m	0.7～20m
	指定単位	0.01m単位	0.01m単位
材質(表面/裏面)		スエード調不織布/ポリエステル帆布 導電性ポリウレタン/ポリエステル ポリウレタン/ポリエステル帆布	ウレタン含浸/ポリエステル帆布
摩擦係数(表面/裏面) (対ミガキ鋼参考値)		0.3/0.15 ～ 8/2	0.2/0.1
許容張力 N/mm		3.5～8	4～6
最小プーリ径		15～30	10～20
連続使用温度 ℃ (下限/上限)		−5/60～−30/80	−20/80
RoHS10		対応	対応

特長１：バリエーション豊富で、用途が広く、さまざまな色と表面形状の商品が取り揃っています。
一般用：食品包装物からダンボール、金属、プラスチックなどの一般搬送に使用できます。
電子部品用：帯電防止仕様のため、静電気の発生を嫌う電子部品の搬送に適しています。表面抵抗率は10⁶～10⁸Ω。※
スライディング用：縦方向に滑性のある帆布を採用。ベルト上で搬送物を滞留、整列させるためのベルトです。
バラ物搬送用：筋目の表面形状を利用し、未包装品の水平搬送に適しています。


一般用	一般用	一般用	電子部品用	スライディング用	スライディング用	バラ物搬送用	バラ物搬送用

※表面抵抗率は平ベルトが以下の試験条件下での測定値です。お客様の現場環境や周辺設備の影響によって変わることがあるので、保証値ではなく参考値です。
 試験条件：温度23±2℃，湿度50±5%

特長２：軽量ワーク搬送時によく見られる「ワーク変位」を防ぎます。
・エコノミーシリーズ平ベルトは、裏面により剛性の高い織布を採用することで、ベルト両側への反り防止、軽量ワーク搬送時の変位防止ができます。

特長３：ジョイント部の品質が保証され、滑らかな搬送を実現。
・エコノミーシリーズ　平ベルトの継ぎ目が滑かで、ベルトの振動や継ぎ目の段差による搬送トラブルを防止します。

特長４：エコノミーシリーズと当社類似品の使い分け
・エコノミーシリーズと当社類似品の違いは騒音特性にあります。
・騒音特性は周辺設備の環境音の影響によるもので、実際の使用に与える影響は大きくありません。

	当社類似品	エコノミーシリーズ
使用例	騒音の抑 制が必要な 高速搬送	一般用途の 搬送
騒音特性※	56dB	61dB

※ベルトを支える鉄板などと摩擦する際に生じた摩擦音の差は約5dB。摩擦音は実機試験結果で、参考値です。

■滑性のある帆布を採用し、ベルト上で搬送物を滞留、整列させることができる
設備名：段積ワーク切り出し機構
用途：段積されたフタを1枚ずつ切り出し円筒状のワークに圧着する機構
構造の作り込みと設計ポイント：段積されたフタを一枚ずつ切り出すために、スライディング用平ベルトを選択し、スライドプレート形状をフタに合わせることで確実に1枚ずつ送り出すことを可能にしている

■性能属性参考

型式	表面材質性能表
Type	被覆層の耐薬品性	耐油（動物油、植物油）性	難燃性	耐水、耐湿熱性	静電防止性能
CFBSG	〇	〇	ー	〇	ー
CFBSWD	〇	〇	ー	〇	ー

：優れている　〇：適用可　△：非推奨　ー：適用不可
[ ! ]食品の裸搬送には適応できません。

■ベルト外観一覧表

Type	外観
	表	裏
CFBSG
CFBSWD
