インロー角フランジ付リニアブッシュ ロング
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,940円～23,870円特別価格
- 税込単価
- 2,134円～26,257円特別価格
スタンダードタイプはリニアブッシュ取り付け側の反対側にリニアブッシュがはみ出な...
詳細情報を確認する- タイプ
- インローフランジ
- フランジ形状
- 角フランジ
- 直動/回転運動
- リニアブッシュ(直動のみ)
- シール
- シール付
- ザグリ穴
- スタンダード
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が588型番あります。
外形図・規格表
kgf＝N×0.101972
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]ロングタイプの取り付け穴は逆方向となります。
[ ! ]納入時に防錆油が塗布されています。
商品タイプ（型式）
| Type | 外筒・ボール | 外筒 | 保持器 | 使用雰囲気温度 | [ A ]付属品 | ||
| 角フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | |||
| スタンダード | LHKISNL | SUJ2相当 | 58HRC〜 | − | 樹脂(ジュラコンM90相当) | －20〜 80℃ | シール[ M ]材質 ニトリルゴム (−20〜120℃) |
| LHKISNLF | ステンレス(SUS) | －20〜110℃ | |||||
| LHKISL | 無電解 ニッケルメッキ | 樹脂(ジュラコンM90相当) | －20〜 80℃ | ||||
| LHKISLF | ステンレス(SUS) | －20〜110℃ | |||||
| SLHKISLFS | SUS440C相当 | 56HRC〜 | − | ステンレス(SUS) | －20〜120℃ | ||
| ロングインロー | LHKMSNL | SUJ2相当 | 58HRC〜 | − | 樹脂(ジュラコンM90相当) | −20〜 80℃ | シール[ M ]材質 ニトリルゴム (−20〜120℃) |
| LHKMSNLF | ステンレス(SUS) | −20〜110℃ | |||||
| LHKMSL | 無電解ニッケルメッキ | 樹脂(ジュラコンM90相当) | −20〜 80℃ | ||||
| LHKMSLF | ステンレス(SUS) | −20〜110℃ | |||||
| SLHKMSLFS | SUS440C相当 | 56HRC〜 | − | ステンレス(SUS) | −20〜120℃ | ||

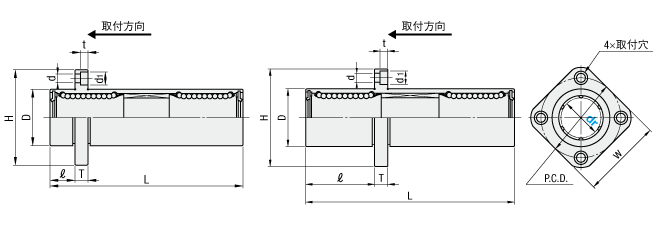

外形図・規格表
ロングインロータイプ
角フランジ
| dr | D許容差 | L | ℓ | H | T | d | d1 | t | P.C.D. | W | 偏心(mm) (最大) ＊1 | ボール条列 | 直角度 ＊2 | 基本定格荷重 | 静的許容 モーメント (N・m) | 質量(g) | ||||||
| 許容差 | 表面処理 なし | 表面処理 あり | 許容差 | スタンダード | ロングインロー | C(動)N | Co(静)N | 角フランジ | ||||||||||||||
| 6 | 0 － 0.012 | 15 | 0 － 0.013 | 0 － 0.018 | 49 | ±0.3 | 5 | 17 | 32 | 5 | 3.5 | 6 | 3.1 | 24 | 25 | 0.020 | 4 | 0.020 | 324 | 529 | 8.2 | 58 |
| 8 | 19 | 0 － 0.016 | 0 － 0.021 | 68 | 6 | 22 | 40 | 6 | 4.5 | 7.5 | 4.1 | 29 | 30 | 431 | 784 | 16.0 | 117 | |||||
| 10 | 23 | 82 | 27 | 43 | 33 | 34 | 588 | 1100 | 27.0 | 189 | ||||||||||||
| 12 | 0 － 0.015 | 26 | 86 | 28 | 46 | 36 | 35 | 657 | 1200 | 40.1 | 228 | |||||||||||
| 13 | 28 | 92 | 30 | 48 | 38 | 37 | 813 | 1570 | 42.9 | 286 | ||||||||||||
| 16 | 32 | 0 － 0.019 | 0 － 0.025 | 105 | 8 | 35 | 54 | 8 | 5.5 | 9 | 5.1 | 43 | 42 | 0.025 | 0.025 | 1230 | 2350 | 73.5 | 376 | |||
| 20 | 0 － 0.018 | 40 | 120 | 40 | 62 | 51 | 50 | 5 | 1400 | 2740 | 98.0 | 714 | ||||||||||
| 25 | 45 | 167 | 10 | 55 | 74 | 10 | 6.6 | 11 | 6.1 | 60 | 58 | 6 | 1560 | 3140 | 157 | 1163 | ||||||
| 30 | 52 | 0 － 0.022 | 0 － 0.030 | 184 | 61 | 82 | 67 | 64 | 2490 | 5490 | 297 | 1543 | ||||||||||
| 35 | 0 － 0.021 | 60 | 0 － 0.022 | 200 | 13 | 67 | 96 | 13 | 9 | 14 | 8.1 | 78 | 75 | 0.030 | 0.030 | 2650 | 6270 | 373 | 2400 | |||
| 40 | 65 | 230 | 77 | 101 | 83 | 80 | 3430 | 8040 | 553 | 2510 | ||||||||||||
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]ロングタイプの取り付け穴は逆方向となります。
[ ! ]納入時に防錆油が塗布されています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,500円1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
3,000円 ( 3,300円 ) | 5日目 |
4,000円 ( 4,400円 ) | 5日目 |
4,000円 ( 4,400円 ) | 5日目 |
4,000円 ( 4,400円 ) | 5日目 |
4,000円 ( 4,400円 ) | 5日目 |
2,510円 ( 2,761円 ) | 在庫品1日目当日出荷可能 |
3,010円 ( 3,311円 ) | 5日目 |
4,010円 ( 4,411円 ) | 5日目 |
4,010円 ( 4,411円 ) | 5日目 |
4,010円 ( 4,411円 ) | 5日目 |
4,010円 ( 4,411円 ) | 5日目 |
2,580円 ( 2,838円 ) | 在庫品1日目当日出荷可能 |
3,080円 ( 3,388円 ) | 5日目 |
4,080円 ( 4,488円 ) | 5日目 |
4,080円 ( 4,488円 ) | 5日目 |
4,080円 ( 4,488円 ) | 5日目 |
4,080円 ( 4,488円 ) | 5日目 |
2,750円 ( 3,025円 ) | 在庫品1日目当日出荷可能 |
3,650円 ( 4,015円 ) | 5日目 |
4,850円 ( 5,335円 ) | 5日目 |
4,850円 ( 5,335円 ) | 5日目 |
4,850円 ( 5,335円 ) | 5日目 |
4,850円 ( 5,335円 ) | 5日目 |
3,030円 ( 3,333円 ) | 在庫品1日目当日出荷可能 |
3,930円 ( 4,323円 ) | 5日目 |
5,130円 ( 5,643円 ) | 5日目 |
5,130円 ( 5,643円 ) | 5日目 |
5,130円 ( 5,643円 ) | 5日目 |
5,130円 ( 5,643円 ) | 5日目 |
3,500円 ( 3,850円 ) | 在庫品1日目当日出荷可能 |
4,400円 ( 4,840円 ) | 5日目 |
5,600円 ( 6,160円 ) | 5日目 |
5,600円 ( 6,160円 ) | 5日目 |
5,600円 ( 6,160円 ) | 5日目 |
5,600円 ( 6,160円 ) | 5日目 |
4,230円 ( 4,653円 ) | 在庫品1日目当日出荷可能 |
5,130円 ( 5,643円 ) | 5日目 |
6,330円 ( 6,963円 ) | 5日目 |
6,330円 ( 6,963円 ) | 5日目 |
6,330円 ( 6,963円 ) | 5日目 |
6,330円 ( 6,963円 ) | 5日目 |
6,090円 ( 6,699円 ) | 在庫品1日目当日出荷可能 |
6,990円 ( 7,689円 ) | 5日目 |
8,190円 ( 9,009円 ) | 5日目 |
8,190円 ( 9,009円 ) | 5日目 |
8,190円 ( 9,009円 ) | 5日目 |
8,190円 ( 9,009円 ) | 5日目 |
8,570円 ( 9,427円 ) | 在庫品1日目当日出荷可能 |
9,470円 ( 10,417円 ) | 5日目 |
10,670円 ( 11,737円 ) | 5日目 |
10,670円 ( 11,737円 ) | 5日目 |
10,670円 ( 11,737円 ) | 5日目 |
10,670円 ( 11,737円 ) | 5日目 |
14,990円 ( 16,489円 ) | 在庫品1日目当日出荷可能 |
16,690円 ( 18,359円 ) | 5日目 |
17,490円 ( 19,239円 ) | 5日目 |
17,490円 ( 19,239円 ) | 5日目 |
17,490円 ( 19,239円 ) | 5日目 |
17,490円 ( 19,239円 ) | 5日目 |
詳細情報
基本情報
スタンダードタイプはリニアブッシュ取り付け側の反対側にリニアブッシュがはみ出ないため、取り付けの反対側のスペースを確保できます。ロングインロータイプはリニアブッシュ本体の中心付近でワークを取り付けできるため、フランジの両側にバランスよく荷重･スペースが分散されます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| dr | ￥基準単価 スタンダード | |||||||||||
| 角フランジ | ||||||||||||
| LHKISNL | LHKISL | LHKISNLF | LHKISLF | SLHKISLFS | ||||||||
| 6 | 1,990 | 2,380 | 2,400 | 2,860 | 4,690 | |||||||
| 8 | 2,000 | 2,390 | 2,410 | 2,870 | 4,700 | |||||||
| 10 | 2,060 | 2,460 | 2,490 | 2,960 | 4,860 | |||||||
| 12 | 2,200 | 2,620 | 2,660 | 3,160 | 5,180 | |||||||
| 13 | 2,430 | 2,890 | 2,910 | 3,470 | 5,700 | |||||||
| 16 | 2,800 | 3,330 | 3,350 | 3,990 | 6,540 | |||||||
| 20 | 3,380 | 4,030 | 4,040 | 4,820 | 7,900 | |||||||
| 25 | 4,860 | 5,800 | 5,780 | 6,890 | 11,310 | |||||||
| 30 | 6,840 | 8,160 | 8,110 | 9,680 | 15,890 | |||||||
| 35 | 11,970 | 14,280 | − | − | − | |||||||
| 40 | 17,060 | 20,350 | − | − | − | |||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| dr | ￥基準単価 ロングインロータイプ | |||||||||||
| 角フランジ | ||||||||||||
| LHKMSNL | LHKMSL | LHKMSNLF | LHKMSLF | SLHKMSLFS | ||||||||
| 6 | 1,850 | 2,220 | 2,200 | 2,660 | 4,340 | |||||||
| 8 | 1,850 | 2,230 | 2,210 | 2,660 | 4,360 | |||||||
| 10 | 1,910 | 2,300 | 2,280 | 2,750 | 4,500 | |||||||
| 12 | 2,040 | 2,460 | 2,430 | 2,930 | 4,810 | |||||||
| 13 | 2,250 | 2,700 | 2,670 | 3,210 | 5,270 | |||||||
| 16 | 2,580 | 3,110 | 3,090 | 3,690 | 6,060 | |||||||
| 20 | 3,130 | 3,740 | 3,740 | 4,460 | 7,320 | |||||||
| 25 | 4,490 | 5,350 | 5,360 | 6,370 | 10,460 | |||||||
| 30 | 6,330 | 7,500 | 7,540 | 8,940 | 14,690 | |||||||
| 35 | 11,120 | 13,180 | − | − | − | |||||||
| 40 | 15,850 | 18,790 | − | − | − | |||||||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦LHKISL・LHKMSL
[ ! ]表示数量超えはWOSにてご確認ください。
◦その他
[ ! ]表示数量超えはWOSにてご確認ください。
◦LHKISL・LHKMSL
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜34 | 35〜100 | 101〜 |
| 値引率 | 基準単価 | 10％ | 18％ |
| 出荷日 | 通常 | お見積り | |
◦その他
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜19 | 20〜34 | 35〜100 | 101〜 |
| 値引率 | 基準単価 | 基準単価 | 10％ | 18％ |
| 出荷日 | 通常 | お見積り | ||
