インロー角フランジ付リニアブッシュ ダブル
- 通常単価(税別)
- 1,550円～20,170円
- 税込単価
- 1,705円～22,187円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
【特長】 リニアブッシュ取り付け側の反対側にリニアブッシュがはみ出ないため、取り付けの反対側のスペース...
詳細を確認- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 23年10月より順次、一部型番においてフランジ部と外筒部の接着方法をロウ付けから接着剤に変更します。変更前後の商品が混在してお手元に届く可能性がありますが、仕様の違いはございません。
ミスミ製フランジ付リニアブッシュ 外観変更について - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が378型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
kgf＝N×0.101972
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]フランジ型高さ調整スペーサは >>こちらからお選びいただけます。
[ ! ]納入時に防錆油が塗布されています。
[ ! ]シールなしの製品刻印は２種類あります。例）型式：LHISW−N10の場合、LHISW－N10またはLHISW10−Nのいずれかとなります。
商品タイプ（型式）
| Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | ||
| 角フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||
| LHISW | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂(ジュラコンM90相当) | －20〜 80℃ | シール[ M ]材質 ニトリルゴム (－20〜120℃) |
| LHISW-N シールなし | |||||||
| LHISWF | ステンレス(SUS) | －20〜110℃ | |||||
| LHISWM | 無電解ニッケルメッキ | SUS440C相当 | 樹脂(ジュラコンM90相当) | －20〜 80℃ | |||
| LHISWM-N シールなし | |||||||
| LHISWMF | ステンレス(SUS) | －20〜110℃ | |||||
| SLHISW | SUS440C相当 | 56HRC〜 | − | 樹脂(ジュラコンM90相当) | －20〜 80℃ | ||
| SLHISWS | ステンレス(SUS) | －20〜120℃ | |||||

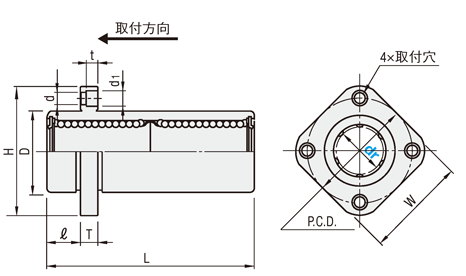

外形図・規格表
角フランジ
| dr | D許容差 | L | ℓ | H | T | d | d1 | t | P.C.D. | W | F | A | 偏心(mm) (最大) ＊1 | ボール 条列 | 直角度 ＊2 | 基本定格荷重 | 静的許容 モーメント (N・m) | 質量(g) | |||||
| 許容差 | 表面処理 なし | 表面処理 あり | 許容差 | C(動)N | Co(静)N | 角フランジ | |||||||||||||||||
| 6 | 0 － 0.010 | 12 | 0 － 0.013 | 0 － 0.018 | 35 | ±0.3 | 5 | 28 | 5 | 3.5 | 6 | 3.1 | 20 | 22 | − | 20 | 0.015 | 4 | 0.015 | 324 | 529 | 2.18 | 25 |
| 8 | 15 | 45 | 32 | 24 | 25 | − | 24 | 431 | 784 | 4.31 | 43 | ||||||||||||
| 10 | 19 | 0 － 0.016 | 0 － 0.021 | 55 | 6 | 40 | 6 | 4.5 | 7.5 | 4.1 | 29 | 30 | − | 29 | 588 | 1100 | 7.24 | 78 | |||||
| 12 | 21 | 57 | 42 | 32 | 32 | − | 32 | 657 | 1200 | 10.9 | 90 | ||||||||||||
| 13 | 23 | 61 | 43 | 33 | 34 | − | 33 | 813 | 1570 | 11.6 | 108 | ||||||||||||
| 16 | 28 | 70 | 48 | 38 | 37 | 22 | 31 | 1230 | 2350 | 19.7 | 165 | ||||||||||||
| 20 | 0 － 0.012 | 32 | 0 － 0.019 | 0 － 0.025 | 80 | 8 | 54 | 8 | 5.5 | 9 | 5.1 | 43 | 42 | 24 | 36 | 0.020 | 5 | 0.020 | 1400 | 2740 | 26.8 | 225 | |
| 25 | 40 | 112 | 62 | 51 | 50 | 32 | 40 | 6 | 1560 | 3140 | 43.4 | 500 | |||||||||||
| 30 | 45 | 123 | 10 | 74 | 10 | 6.6 | 11 | 6.1 | 60 | 58 | 35 | 49 | 2490 | 5490 | 82.8 | 590 | |||||||
| 35 | 0 － 0.015 | 52 | 0 － 0.022 | 0 － 0.030 | 135 | 82 | 67 | 64 | 38 | 55 | 0.025 | 0.025 | 2650 | 6270 | 110 | 930 | |||||||
| 40 | 60 | 151 | 13 | 96 | 13 | 9 | 14 | 8.1 | 78 | 75 | 45 | 64 | 3430 | 8040 | 147 | 1380 | |||||||
| 50 | 80 | 192 | 116 | 98 | 92 | 56 | 80 | 6080 | 15900 | 397 | 3400 | ||||||||||||
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]フランジ型高さ調整スペーサは >>こちらからお選びいただけます。
[ ! ]納入時に防錆油が塗布されています。
[ ! ]シールなしの製品刻印は２種類あります。例）型式：LHISW−N10の場合、LHISW－N10またはLHISW10−Nのいずれかとなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
2,060円 ( 2,266円 ) | 5日目 |
3,060円 ( 3,366円 ) | 5日目 |
3,060円 ( 3,366円 ) | 5日目 |
3,060円 ( 3,366円 ) | 5日目 |
3,060円 ( 3,366円 ) | 5日目 |
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
2,060円 ( 2,266円 ) | 5日目 |
3,060円 ( 3,366円 ) | 5日目 |
3,060円 ( 3,366円 ) | 5日目 |
3,060円 ( 3,366円 ) | 5日目 |
3,060円 ( 3,366円 ) | 5日目 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
2,100円 ( 2,310円 ) | 5日目 |
3,100円 ( 3,410円 ) | 5日目 |
3,100円 ( 3,410円 ) | 5日目 |
3,100円 ( 3,410円 ) | 5日目 |
3,100円 ( 3,410円 ) | 5日目 |
1,720円 ( 1,892円 ) | 在庫品1日目当日出荷可能 |
2,620円 ( 2,882円 ) | 5日目 |
3,820円 ( 4,202円 ) | 5日目 |
3,820円 ( 4,202円 ) | 5日目 |
3,820円 ( 4,202円 ) | 5日目 |
3,820円 ( 4,202円 ) | 5日目 |
1,880円 ( 2,068円 ) | 在庫品1日目当日出荷可能 |
2,780円 ( 3,058円 ) | 5日目 |
3,980円 ( 4,378円 ) | 5日目 |
3,980円 ( 4,378円 ) | 5日目 |
3,980円 ( 4,378円 ) | 5日目 |
3,980円 ( 4,378円 ) | 5日目 |
2,150円 ( 2,365円 ) | 在庫品1日目当日出荷可能 |
3,050円 ( 3,355円 ) | 5日目 |
4,250円 ( 4,675円 ) | 5日目 |
4,250円 ( 4,675円 ) | 5日目 |
4,250円 ( 4,675円 ) | 5日目 |
4,250円 ( 4,675円 ) | 5日目 |
2,600円 ( 2,860円 ) | 在庫品1日目当日出荷可能 |
3,500円 ( 3,850円 ) | 5日目 |
4,700円 ( 5,170円 ) | 5日目 |
4,700円 ( 5,170円 ) | 5日目 |
4,700円 ( 5,170円 ) | 5日目 |
4,700円 ( 5,170円 ) | 5日目 |
3,700円 ( 4,070円 ) | 在庫品1日目当日出荷可能 |
4,600円 ( 5,060円 ) | 5日目 |
5,800円 ( 6,380円 ) | 5日目 |
5,800円 ( 6,380円 ) | 5日目 |
5,800円 ( 6,380円 ) | 5日目 |
5,800円 ( 6,380円 ) | 5日目 |
5,160円 ( 5,676円 ) | 在庫品1日目当日出荷可能 |
6,060円 ( 6,666円 ) | 5日目 |
7,260円 ( 7,986円 ) | 5日目 |
7,260円 ( 7,986円 ) | 5日目 |
7,260円 ( 7,986円 ) | 5日目 |
7,260円 ( 7,986円 ) | 5日目 |
8,440円 ( 9,284円 ) | 在庫品1日目当日出荷可能 |
10,140円 ( 11,154円 ) | 5日目 |
10,940円 ( 12,034円 ) | 5日目 |
10,940円 ( 12,034円 ) | 5日目 |
10,940円 ( 12,034円 ) | 5日目 |
10,940円 ( 12,034円 ) | 5日目 |
詳細情報
基本情報
【特長】
リニアブッシュ取り付け側の反対側にリニアブッシュがはみ出ないため、取り付けの反対側のスペースを確保できます。
【関連商品】
全長(L)が約0.8倍のミドルタイプはこちら
全長(L)が約1.5倍のロングタイプはこちら
長期間メンテナンスフリーの潤滑ユニットMXタイプはこちら
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 23年10月より順次、一部型番においてフランジ部と外筒部の接着方法をロウ付けから接着剤に変更します。変更前後の商品が混在してお手元に届く可能性がありますが、仕様の違いはございません。
ミスミ製フランジ付リニアブッシュ 外観変更について - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| dr | ￥基準単価 | |||||||
| 角フランジ | ||||||||
| LHISW | LHISW-N | LHISWF | LHISWM | LHISWM-N | LHISWMF | SLHISW | SLHISWS | |
| 6 | 1,490 | 1,480 | 2,330 | 2,010 | 2,000 | 2,560 | 3,150 | 3,430 |
| 8 | 1,490 | 1,480 | 2,340 | 2,010 | 2,000 | 2,560 | 3,170 | 3,440 |
| 10 | 1,520 | 1,510 | 2,420 | 2,060 | 2,050 | 2,650 | 3,270 | 3,560 |
| 12 | 1,640 | 1,630 | 2,570 | 2,200 | 2,190 | 2,810 | 3,490 | 3,790 |
| 13 | 1,790 | 1,780 | 2,840 | 2,420 | 2,410 | 3,100 | 3,830 | 4,170 |
| 16 | 2,050 | 2,040 | 3,240 | 2,780 | 2,770 | 3,550 | 4,390 | 4,770 |
| 20 | 2,480 | 2,470 | 3,900 | 3,350 | 3,340 | 4,270 | 5,290 | 5,740 |
| 25 | 3,520 | 3,510 | 5,540 | 4,740 | 4,730 | 6,050 | 7,510 | 8,160 |
| 30 | 4,910 | 4,900 | 7,750 | 6,640 | 6,630 | 8,470 | 10,510 | 11,420 |
| 35 | 8,040 | − | − | 9,080 | − | − | − | − |
| 40 | 10,340 | − | − | 11,890 | − | − | − | − |
| 50 | 13,970 | − | − | 16,830 | − | − | − | − |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦LHISWF・LHISWMF・外筒材質SUS440C相当
[ ! ]表示数量超えはWOSにてご確認ください。
◦その他
[ ! ]表示数量超えはWOSにてご確認ください。
◦LHISWF・LHISWMF・外筒材質SUS440C相当
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜19 | 20〜34 | 35〜100 | 101～ |
| 値引率 | 基準単価 | 基準単価 | 10％ | 18％ |
| 出荷日 | 通常 | お見積り | ||
◦その他
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜34 | 35〜100 | 101～ |
| 値引率 | 基準単価 | 10％ | 18％ |
| 出荷日 | 通常 | お見積り | |
