フランジ付リニアブッシュ スタンダードタイプ ロング
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,370円～18,940円特別価格
- 税込単価
- 1,507円～20,834円特別価格
【特長】取付用フランジをねじ止めできるため組付に便利な規格です。
詳細情報を確認する- タイプ
- 標準フランジ
- 直動/回転運動
- リニアブッシュ(直動のみ)
- シール
- シール付
- ザグリ穴
- スタンダード
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が882型番あります。
外形図・規格表
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]納入時に防錆油が塗布されています。
[ ! ]ロングタイプの取り付け穴は、インローロングタイプと逆方向となります。
商品タイプ（型式）
| Type | 外筒・ボール | 外筒 | 保持器 | 使用雰囲気温度 | [ A ]付属品 | ||||
| 丸フランジ | 角フランジ | 二面フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | |||
| ロング | LHKRNL | LHKSNL | LHKCNL | SUJ2相当 | 58HRC〜 | − | 樹脂(ジュラコンM90相当) | －20〜 80℃ | シール[ M ]材質 ニトリルゴム (－20〜120℃) |
| LHKRNLF | LHKSNLF | LHKCNLF | ステンレス(SUS) | －20〜110℃ | |||||
| LHKRL | LHKSL | LHKCL | 無電解 ニッケルメッキ | 樹脂(ジュラコンM90相当) | －20〜 80℃ | ||||
| LHKRLF | LHKSLF | LHKCLF | ステンレス(SUS) | －20〜110℃ | |||||
| SLHKRLFS | SLHKSLFS | SLHKCLFS | SUS440C相当 | 56HRC〜 | − | ステンレス(SUS) | －20〜120℃ | ||

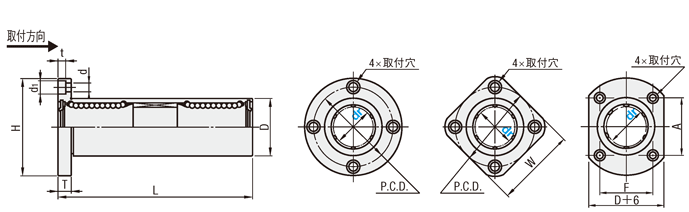

外形図・規格表
ロングタイプ
丸フランジ
角フランジ
二面フランジ
| dr | D許容差 | L | H | T | d | d1 | t | P.C.D. | W | F | A | 偏芯(mm) (最大) ＊1 | ボール 条列 | 直角度 ＊2 | 基本定格荷重 | 静的許容 | 質量(g) | |||||||
| モーメント | ||||||||||||||||||||||||
| 許容差 | 表面処理 | 表面処理 | 許容差 | C(動)N | Co(静)N | (N・m) | 丸フランジ | 角フランジ | 二面フランジ | |||||||||||||||
| なし | あり | |||||||||||||||||||||||
| 6 | 0 －0.012 | 15 | 0 －0.013 | 0 －0.018 | 49 | ±0.3 | 32 | 5 | 3.5 | 6 | 3.1 | 24 | 25 | 13 | 20 | 0.020 | 4 | 0.020 | 324 | 529 | 8.2 | 66 | 58 | 56 |
| 8 | 19 | 0 -0.016 | 0 －0.021 | 68 | 40 | 6 | 4.5 | 7.5 | 4.1 | 29 | 30 | 15 | 25 | 431 | 784 | 16 | 135 | 117 | 118 | |||||
| 10 | 23 | 82 | 43 | 33 | 34 | 19 | 27 | 588 | 1100 | 27 | 205 | 189 | 188 | |||||||||||
| 12 | 0 －0.015 | 26 | 86 | 46 | 36 | 35 | 22 | 28 | 657 | 1200 | 40.1 | 248 | 228 | 238 | ||||||||||
| 13 | 28 | 92 | 48 | 38 | 37 | 22 | 31 | 813 | 1570 | 42.9 | 308 | 286 | 295 | |||||||||||
| 16 | 32 | 0 －0.019 | 0 －0.025 | 105 | 54 | 8 | 5.5 | 9 | 5.1 | 43 | 42 | 24 | 36 | 0.025 | 0.025 | 1230 | 2350 | 73.5 | 412 | 376 | 386 | |||
| 20 | 0 －0.018 | 40 | 120 | 62 | 51 | 50 | 32 | 40 | 5 | 1400 | 2740 | 98 | 752 | 714 | 724 | |||||||||
| 25 | 45 | 167 | 74 | 10 | 6.6 | 11 | 6.1 | 60 | 58 | 35 | 49 | 6 | 1560 | 3140 | 157 | 1244 | 1163 | 1178 | ||||||
| 30 | 52 | 0 －0.022 | 0 －0.030 | 184 | 82 | 67 | 64 | 38 | 55 | 2490 | 5490 | 297 | 1636 | 1543 | 1567 | |||||||||
| 35 | 0 －0.021 | 60 | 0 －0.022 | 200 | 96 | 13 | 9 | 14 | 8.1 | 78 | 75 | 45 | 64 | 0.030 | 0.030 | 2650 | 6270 | 373 | 2580 | 2400 | 2433 | |||
| 40 | 65 | 230 | 101 | 83 | 80 | 48 | 68 | 3430 | 8040 | 553 | 2950 | 2510 | 2798 | |||||||||||
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]納入時に防錆油が塗布されています。
[ ! ]ロングタイプの取り付け穴は、インローロングタイプと逆方向となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,500円 ( 2,750円 ) | 5日目 |
3,500円 ( 3,850円 ) | 5日目 |
3,500円 ( 3,850円 ) | 5日目 |
3,500円 ( 3,850円 ) | 5日目 |
3,500円 ( 3,850円 ) | 5日目 |
2,010円 ( 2,211円 ) | 在庫品1日目当日出荷可能 |
2,510円 ( 2,761円 ) | 5日目 |
3,510円 ( 3,861円 ) | 5日目 |
3,510円 ( 3,861円 ) | 5日目 |
3,510円 ( 3,861円 ) | 5日目 |
3,510円 ( 3,861円 ) | 5日目 |
2,060円 ( 2,266円 ) | 在庫品1日目当日出荷可能 |
2,560円 ( 2,816円 ) | 5日目 |
3,560円 ( 3,916円 ) | 5日目 |
3,560円 ( 3,916円 ) | 5日目 |
3,560円 ( 3,916円 ) | 5日目 |
3,560円 ( 3,916円 ) | 5日目 |
2,190円 ( 2,409円 ) | 在庫品1日目当日出荷可能 |
3,090円 ( 3,399円 ) | 5日目 |
4,290円 ( 4,719円 ) | 5日目 |
4,290円 ( 4,719円 ) | 5日目 |
4,290円 ( 4,719円 ) | 5日目 |
4,290円 ( 4,719円 ) | 5日目 |
2,430円 ( 2,673円 ) | 在庫品1日目当日出荷可能 |
3,330円 ( 3,663円 ) | 5日目 |
4,530円 ( 4,983円 ) | 5日目 |
4,530円 ( 4,983円 ) | 5日目 |
4,530円 ( 4,983円 ) | 5日目 |
4,530円 ( 4,983円 ) | 5日目 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
3,680円 ( 4,048円 ) | 5日目 |
4,880円 ( 5,368円 ) | 5日目 |
4,880円 ( 5,368円 ) | 5日目 |
4,880円 ( 5,368円 ) | 5日目 |
4,880円 ( 5,368円 ) | 5日目 |
3,320円 ( 3,652円 ) | 在庫品1日目当日出荷可能 |
4,220円 ( 4,642円 ) | 5日目 |
5,420円 ( 5,962円 ) | 5日目 |
5,420円 ( 5,962円 ) | 5日目 |
5,420円 ( 5,962円 ) | 5日目 |
5,420円 ( 5,962円 ) | 5日目 |
4,690円 ( 5,159円 ) | 在庫品1日目当日出荷可能 |
5,590円 ( 6,149円 ) | 5日目 |
6,790円 ( 7,469円 ) | 5日目 |
6,790円 ( 7,469円 ) | 5日目 |
6,790円 ( 7,469円 ) | 5日目 |
6,790円 ( 7,469円 ) | 5日目 |
6,540円 ( 7,194円 ) | 在庫品1日目当日出荷可能 |
7,440円 ( 8,184円 ) | 5日目 |
8,640円 ( 9,504円 ) | 5日目 |
8,640円 ( 9,504円 ) | 5日目 |
8,640円 ( 9,504円 ) | 5日目 |
8,640円 ( 9,504円 ) | 5日目 |
11,340円 ( 12,474円 ) | 在庫品1日目当日出荷可能 |
13,040円 ( 14,344円 ) | 5日目 |
13,840円 ( 15,224円 ) | 5日目 |
13,840円 ( 15,224円 ) | 5日目 |
13,840円 ( 15,224円 ) | 5日目 |
13,840円 ( 15,224円 ) | 5日目 |
詳細情報
基本情報
【特長】取付用フランジをねじ止めできるため組付に便利な規格です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
dr | ￥基準単価 ロングタイプ | ||||||||||||||
丸フランジ | 角フランジ | 二面フランジ | |||||||||||||
LHKRNL | LHKRL | LHKRNLF | LHKRLF | SLHKRLFS | LHKSNL | LHKSL | LHKSNLF | LHKSLF | SLHKSLFS | LHKCNL | LHKCL | LHKCNLF | LHKCLF | SLHKCLFS | |
6 | 1,300 | 1,540 | 1,580 | 1,880 | 3,080 | 1,540 | 1,840 | 1,870 | 2,230 | 3,650 | 1,650 | 1,900 | 2,080 | 2,300 | 3,670 |
8 | 1,310 | 1,550 | 1,580 | 1,890 | 3,090 | 1,550 | 1,850 | 1,880 | 2,240 | 3,660 | 1,660 | 1,910 | 2,090 | 2,310 | 3,680 |
10 | 1,340 | 1,600 | 1,640 | 1,940 | 3,190 | 1,590 | 1,900 | 1,940 | 2,310 | 3,780 | 1,700 | 1,960 | 2,150 | 2,380 | 3,800 |
12 | 1,430 | 1,700 | 1,740 | 2,080 | 3,400 | 1,710 | 2,030 | 2,070 | 2,460 | 4,030 | 1,820 | 2,090 | 2,280 | 2,530 | 4,050 |
13 | 1,580 | 1,880 | 1,920 | 2,290 | 3,740 | 1,880 | 2,240 | 2,270 | 2,710 | 4,440 | 2,090 | 2,310 | 2,480 | 2,790 | 4,460 |
16 | 1,820 | 2,160 | 2,200 | 2,610 | 4,280 | 2,160 | 2,570 | 2,600 | 3,110 | 5,090 | 2,170 | 2,650 | 2,810 | 3,210 | 5,110 |
20 | 2,200 | 2,620 | 2,650 | 3,150 | 5,160 | 2,630 | 3,120 | 3,140 | 3,740 | 6,140 | 2,580 | 3,160 | 3,280 | 3,790 | 6,020 |
25 | 3,150 | 3,740 | 3,750 | 4,480 | 7,340 | 3,760 | 4,480 | 4,480 | 5,340 | 8,770 | 3,630 | 4,470 | 4,630 | 5,330 | 8,470 |
30 | 4,420 | 5,270 | 5,260 | 6,270 | 10,300 | 5,280 | 6,300 | 6,270 | 7,490 | 12,290 | 5,030 | 6,230 | 6,470 | 7,410 | 11,710 |
35 | 8,880 | 9,160 | − | − | − | 9,910 | 10,990 | − | − | 9,470 | 10,800 | − | − | − | |
40 | 12,540 | 13,050 | − | − | − | 13,820 | 15,660 | − | − | 13,100 | 15,390 | − | − | − | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦LHKRL・LHKRNL・LHKSL
[ ! ]表示数量超えはWOSにてご確認ください。
◦その他
[ ! ]表示数量超えはWOSにてご確認ください。
◦LHKRL・LHKRNL・LHKSL
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜34 | 35〜100 | 101〜 |
| 値引率 | 基準単価 | 10％ | 18％ |
| 出荷日 | 通常 | お見積り | |
◦その他
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜19 | 20〜34 | 35〜100 | 101〜 |
| 値引率 | 基準単価 | 基準単価 | 10％ | 18％ |
| 出荷日 | 通常 | お見積り | ||
