ミスミ
MISUMI economy

【エコノミーシリーズ】 RoHS対応 アジャストボルト 六角穴付 ローレットタイプ

【エコノミーシリーズ】 RoHS対応 アジャストボルト 六角穴付 ローレットタイプ

ご注意

  • 24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が29型番あります。
数量：

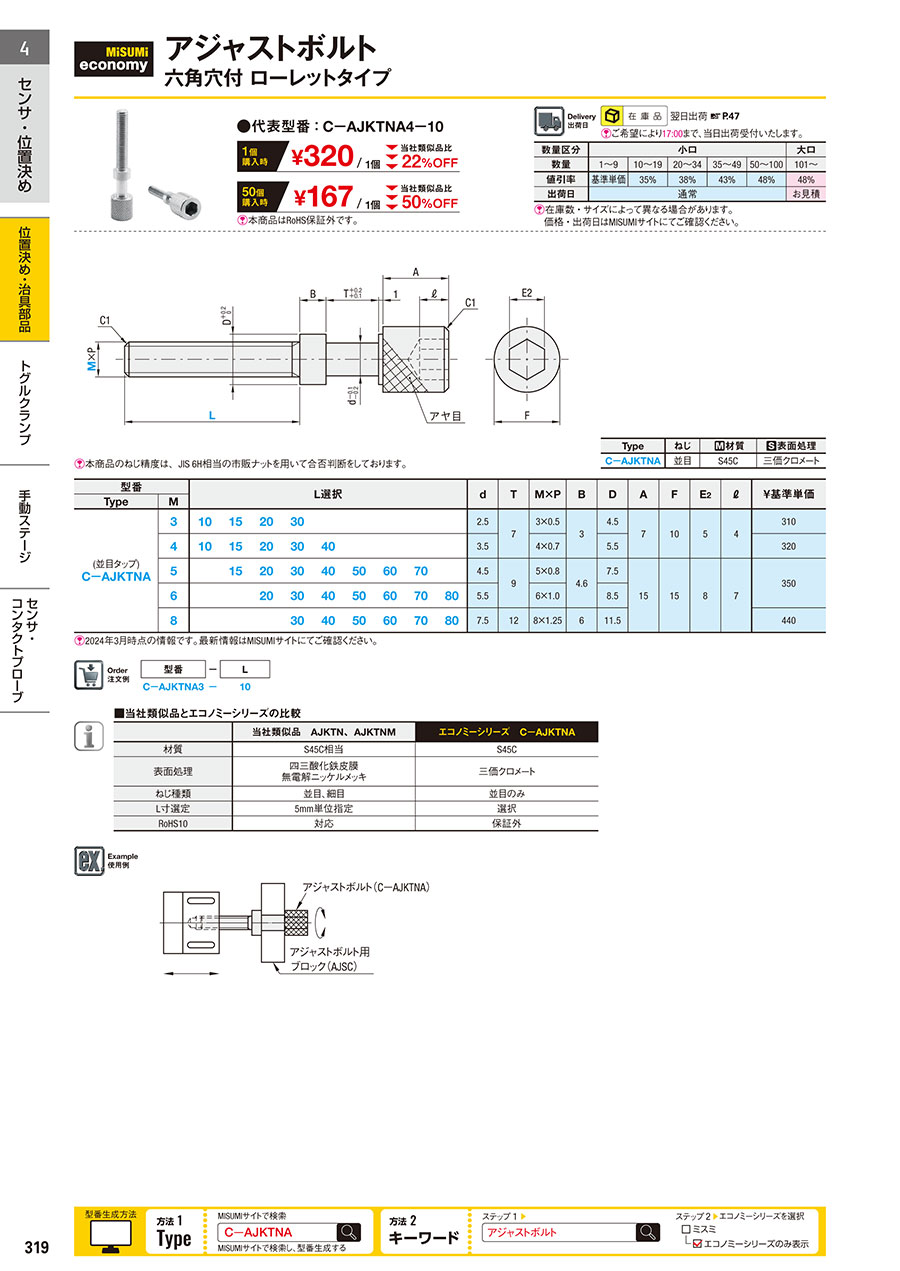

外形図・規格表

外形図
エコノミーシリーズ　アジャストボルト　六角穴付　ローレットタイプ　寸法図
[ ! ]本商品のねじ精度は、GB 6G相当の市販ナットを用いて合否判断をしております。
規格表
Typeねじ[ M ]材質[ S ]表面処理
C-AJKTNA並目S45C三価クロメート

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番L選択dTM×PBDAFE2ℓ￥基準単価
TypeM
(並目タップ)
C－AJKTNA		310152030     2.573×0.534.571054310
41015203040    3.54×0.75.5320
5 15203040506070 4.595×0.84.67.5151587350
6  203040506070805.56×1.08.5
8   3040506070807.5128×1.25611.5440
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品　
AJKTN、AJKTNM		エコノミーシリーズ　
C－AJKTNA
材質S45C相当S45C
表面処理四三酸化鉄皮膜
無電解ニッケルメッキ		三価クロメート
ねじ種類並目、細目並目のみ
L寸選定5mm単位指定選択
RoHS10対応対応
特長
特長1：材質はS45Cで、表面処理は三価クロメート。
特長2：アジャストボルト用ブロックと組み合わせて使用することが多く、アジャストボルトによるワーク位置の微調整ができ、精度の高い位置決めができます。
特長3：先端にローレットノブと六角穴があり、手による荒調整も六角レンチによる微調整も同時にできます。
特長4：実際の設計に応じてねじ部長さを範囲内で自由に指定できます。

■溝部の公差を確保することでスムーズな組立を保証します。



溝幅や溝外径の
精度公差を保証できます

出荷前は全数組立検査を行い、
アジャスターとのスムーズな組立を保証します



使用例
misumi C-AJKTNA AJKTN　ミスミアジャストボルト　アジャストねじ　使用例まとめ
機構名：
カメラ位置調整機構

機構性能：
ワークの外観検査工程で、調整ねじセットおよび調整ボルトを使ってカメラ位置をX軸、Y軸、Z軸、角度θにおいて調整し、ワークの撮影もできます。

調整ボルトの働き：
調整ボルトを回すことでカメラを固定する定盤を双方向に変位させ、カメラの位置を調整します。
使用方法
misumi ajktmミスミ　adjust bolt 　使用例まとめ

図解使用用途
misumi C-AJKTNA AJKTN 　ミスミアジャストねじ　アジャストボルト　M3～M８ 　取扱い方ワークの位置調整に
misumi C-AJKTNA AJKTN 　ミスミアジャストねじ　アジャストボルト　M3～M８ 　取扱い方カメラのピント調整などに
注意・禁止事項
① 防錆目的の場合は、無電解ニッケルメッキ表面処理商品、またはステンレス材質の商品を優先して選択してください。
  表面処理と防錆方法については、>> 技術データを参照して下さい。
② 本品は硬度が弱く、先端で力を受けることができないため、タップ穴のみと組み合わせワークにねじ込んでから使用します。
③ 先端勘合部はゆるみ止めのため、精度が比較的に高いミスミアジャストボルト用ブロックと組み合わせて使用することをお勧めします。
関連資料
金属材料および表面処理の防錆性能  
ねじ関連データ
ボルトの適用締付トルク
ボルトの強度
関連商品
【エコノミーシリーズ】 レベル調整ボルト ノーマルタイプ アジャストボルト用ブロック　スタンダードタイプ 【エコノミーシリーズ】 金属ワッシャ 並級
ミスミ　セットカラー　スリーブD3～D40　回転軸セット品 ミスミ　セットカラー　スナップリングD3～D40　光軸シャフトセット品 ミスミ　止めねじタイプセットカラー　D3～D40 　タイミングプーリセット品
メリット：高品質、低価格、短納期 メリット：高品質、低価格、短納期 メリット：取付が簡単で限られたスペースでの使用に最適。
