手動ユニット リニアブッシュタイプ 水平　背板無 (許容荷重～441N)

◆基本仕様

◆注意事項

＜利用可能な取付方法＞

①水平　背板ありタイプをご購入の場合

1. 本製品は背板全体を水平な平面に設置してご使用ください。
2. 背板のタップ穴もしくはザグリ穴を用いて、ワークの荷重に対して十分な強度を得られるよう、しっかりと固定してください。
3. 天井吊りや壁掛けでのご使用はおやめください。

②水平　背板無しタイプをご購入の場合

1. 本製品はヘッドプレートとフットプレート底面を水平な平面に設置してご使用ください。
2. ヘッドプレートとフットプレートのタップ穴もしくはザグリ穴を用いて、ワークの荷重、モーメントに対して十分な強度を得られるよう、しっかりと固定してください。
3. 天井吊りや壁掛けでのご使用はおやめください。

③垂直　背板ありタイプをご購入の場合

1. 本製品はフットプレート底面全体を水平な平面に設置してご使用ください。
2. 背面イケールを用いる場合は、ワークの荷重、モーメントに対して十分な強度を得られるよう、しっかりと水平な平面に固定してください。
3. 背面イケールを用いない場合は、背板のタップ穴もしくはザグリ穴を用いて、ワークの荷重、モーメントに対して十分な強度を得られるよう、しっかりと垂直な平面に固定してください。
4. 天井吊りや壁掛けでのご使用はおやめください。

④垂直　背板無しタイプをご購入の場合

1. 本製品はフットプレート底面全体を水平な平面に設置してご使用ください。
2. 背面イケールを用いない場合は、背板のタップ穴もしくはザグリ穴を用いて、ワークの荷重、モーメントに対して十分な強度を得られるよう、しっかりと垂直な平面に固定してください。
3. 天井吊りや壁掛けでのご使用はおやめください。

＜ストロークについて＞

1. 垂直　背板無しタイプをご選択いただいた場合、シャフトホルダがシャフト根本にございますので、他タイプと比べストロークが短くになりますのでご注意下さい。

＜メンテナンスについて＞

1. ３ヶ月程度を目安に給油を推奨いたします。
   ※出荷時には送りネジ部に「ニグタイト　LE（日本グリース株式会社）」が塗布されております。

＜納品形態について＞

1. ・φ32以外のハンドルはお客様に組み立てていただく必要があります。
2. ・同様にイケールもお客様に組み立てて頂く必要があります。
3. ・本製品はリニアブッシュを使用しており、納品時に防錆油が本体面に滲み出ている場合があります。ふき取ってご使用下さい。

＜その他の注意事項＞

1. ・お客さまが改造、部品交換を行われた場合は保証の対象外となります。
2. ・強い振動、衝撃のある場所ではご使用になれません。
3. ・本ユニットを持ち運ぶ際、ハンドル部を持って動かさないで下さい。
   また、クランプレバーを締めた状態でハンドルを強く回さないで下さい。
   ハンドルを取り付けているシャフトの止めネジが破損する可能性がございます。

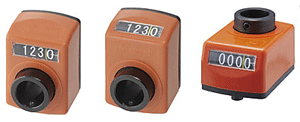

基準単価はハンドルA、ポジションインジケーター無し、ヘッドプレート・フットプレート穴種タップ穴の価格となります。

◆注文例

◆納期
