【エコノミーシリーズ】 RoHS対応 治具ブッシュ 位置決め用（圧入タイプ）・ストレート
未確定：候補が36型番あります。
外形図・規格表

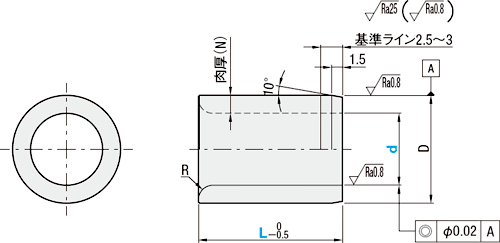

外形図
規格表
| 注文例 | 型式(Type·d) | - | L | |
| C-JBAM10 | - | 15 |
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 |
| C－JBAM | SUJ2相当 | 58HRC～ | ー |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブッシュ内径公差の精度が高いため、ノギスを使って測定する場合、測定結果が小さくなる場合があります。高精度の測定器（マイクロメータやプラグゲージなど）で測定することをお勧めします。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L選択 | D | D公差 | 肉厚 (N) | R | ￥基準単価 | |||||||||||
| Type | d | d公差 | |||||||||||||||
| m7 | |||||||||||||||||
| F7 | |||||||||||||||||
| C－JBAM | 4 | ＋0.022 ＋0.010 | 5 | 6 | 8 | 8 | ＋0.021 ＋0.006 | 2 | 1 | 620 | |||||||
| 5 | 6 | 8 | 10 | 10 | 2.5 | 540 | |||||||||||
| 6 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 2 | 510 | |||||||
| 8 | ＋0.028 ＋0.013 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 12 | ＋0.025 ＋0.007 | 2 | 2 | ||||
| 10 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 15 | 2.5 | 540 | |||||||
| 12 | ＋0.034 ＋0.016 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 18 | 3 | 620 | ||||||
製品比較情報
| 当社類似品 （JBAM） | エコノミーシリーズ | |
| 外径公差 | m6 | m7 |
| 内径公差 | G6 | F7 |
| 材質 | SKS3相当 | SUJ2相当 |
| 硬度 | 60HRC～ | 58HRC～ |
| 同軸度 | φ0.01 | φ0.02 |
| RoHS10 | 対応 | 対応 |
特長

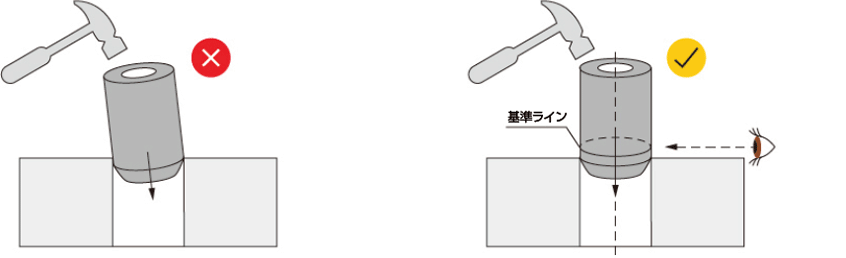

■基準ラインが付いているため、取付時に水平位置を参考にでき、ブッシュをスムーズに圧入することができます。
■参考用の基準ライン付きで、ブッシュ取付時は水平に圧入
■参考用の基準ライン付きで、ブッシュ取付時は水平に圧入
斜めで圧入すると、
ブッシュや取付穴が変形
したり咬み込んだりします
基準ラインを参考に、
ブッシュが水平に圧入
できることを確認

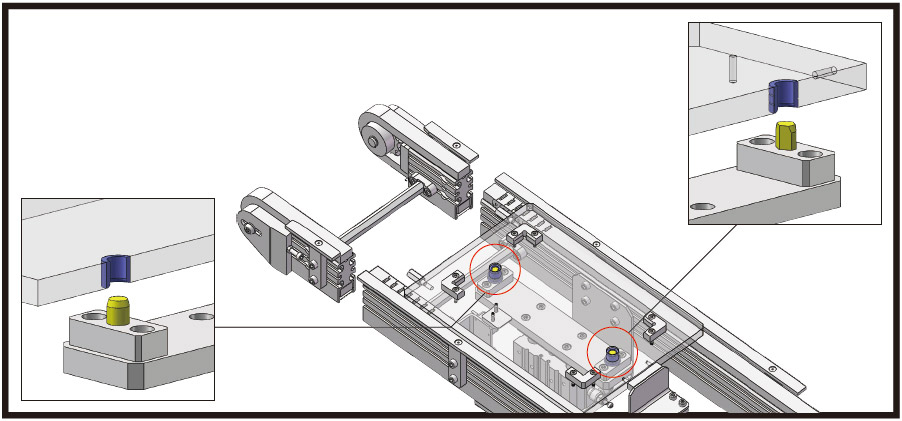

使用例
■機構名：パレット搬送位置決め機構
■機構目的：パレットを所定の位置まで搬送し、位置決めピンがブッシュに挿入され位置決めが完了。
■治具ブッシュの働き：ブッシュを交換することで、摩耗による位置決め精度の劣化を防止できる。
関連商品
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【まとめ買いでお得】80個以上から大幅割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。

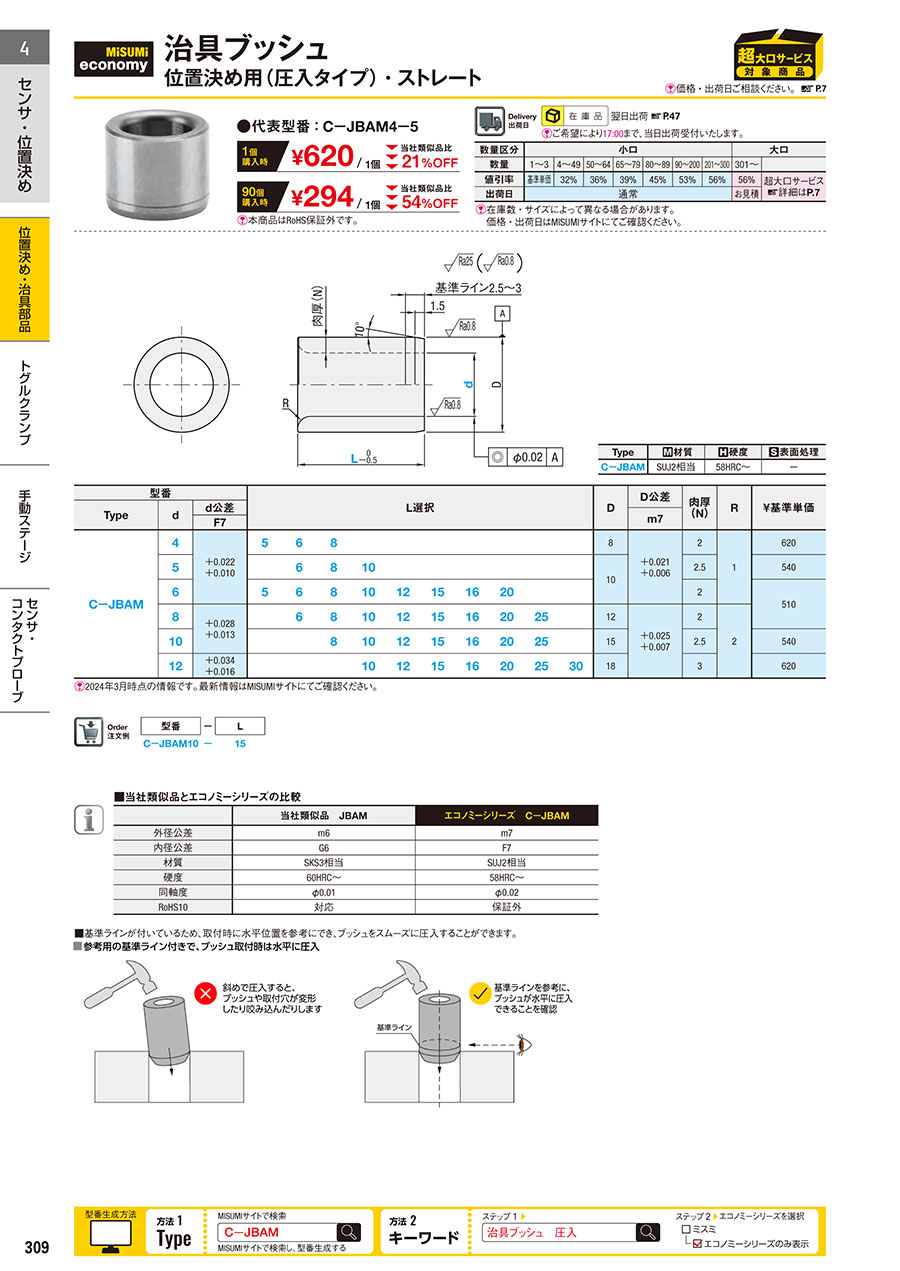

カタログ
【エコノミーシリーズ】 RoHS対応 治具ブッシュ 位置決め用（圧入タイプ）・ストレートのレビュー
治具に使用
3
3.02025/05/08
使用数が多く困っていたところ、こちらの商品を発見。おお手頃価格で購入できて助かりました。
0人が参考にしています。
治具の位置決め
5
5.02024/11/05
いつも決まったサイズを使用しています。
価格の安さと品質の確かさで助かっています。
今後もリピート確定です。
0人が参考にしています。
