【エコノミーシリーズ】 RoHS対応 治具ブッシュ 位置調整タイプ（接着タイプ）・ツバ付
- 通常単価(税別)
- 780円～860円
- 税込単価
- 858円～946円
通常出荷日：在庫品1日目～99日目一部当日出荷可能
【まとめ買いでお得】65個以上から大幅割引き！ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡...
詳細を確認- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。
未確定：候補が23型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
[ ! ]外径溝数
| L＜10 | →1本 | ℓ=L/2 |
| 10≦L≦12 | →2本 | ℓ=L/3 |
| L＞12 | →3本 | ℓ=L/4 |
規格表
| 注文例 | 型式(Type·d) | - | L | |
| C-JBHG6 | - | 8 |
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 |
| C－JBHG | SUJ2相当 | 58HRC～ | ー |
[ ! ]ブッシュ内径公差の精度が高いため、ノギスを使って測定する場合、測定結果が小さくなる場合があります。高精度の測定器（マイクロメータやプラグゲージなど）で測定することをお勧めします。
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L選択 | D | D公差 | H | 肉厚 (N) | T | R | ￥基準単価 | |||||||
| Type | d | d公差 | |||||||||||||
| g7 | |||||||||||||||
| H7 | |||||||||||||||
| C－JBHG | 4 | ＋0.012 0 | 5 | 6 | 8 | －0.005 －0.020 | 12 | 2 | 3 | 1 | 860 | ||||
| 5 | 5 | 6 | 10 | 14 | 2.5 | 780 | |||||||||
| 6 | 5 | 6 | 8 | 10 | 12 | 15 | 2 | ||||||||
| 8 | ＋0.015 0 | 5 | 6 | 8 | 10 | 12 | 15 | 12 | －0.006 －0.024 | 16 | 2 | 4 | 2 | ||
| 10 | 6 | 8 | 10 | 12 | 15 | 19 | 2.5 | 860 | |||||||
| 12 | ＋0.018 0 | 8 | 10 | 12 | 18 | 22 | 3 | ||||||||
製品比較情報
| 当社類似品 JBA | エコノミーシリーズ C−JBHG | |
| 材質 | SKS3相当 | SUJ2相当 |
| 硬度 | 60HRC～ | 58HRC～ |
| 外径公差 | p6 | g7 |
| 内径公差 | G6 | H7 |
| 同軸度◎ | φ0.01 | φ0.02 |
| 外径面粗度 | Ra0.4 | Ra0.8 |
| 接着用溝 | なし※追加工で対応可 | あり |
| RoHS10 | 対応 | 対応 |

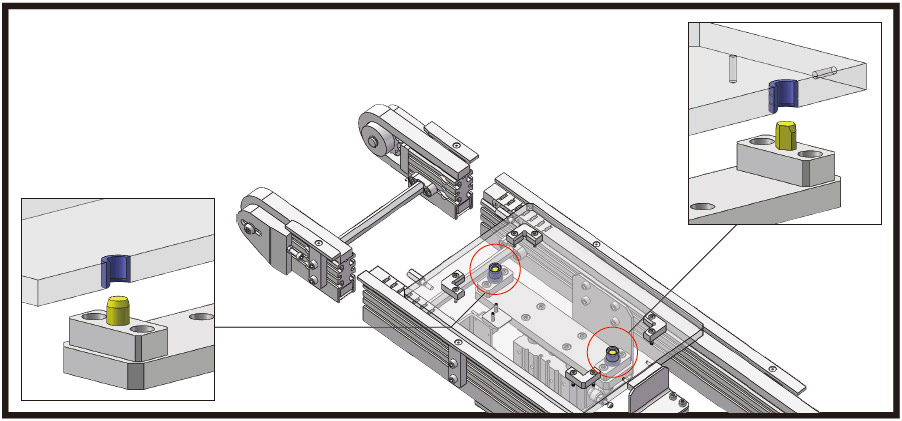

使用例
■機構名：パレット搬送位置決め機構
■機構目的：パレットを所定の位置まで搬送し、位置決めピンがブッシュに挿入され位置決めが完了。
■治具ブッシュの働き：ブッシュを交換することで、摩耗による位置決め精度の劣化を防止できる。
