【エコノミーシリーズ】 RoHS対応治具ブッシュ位置調整タイプ（接着タイプ）・ストレート

通常単価(税別): 510円～620円

税込単価: 561円～682円

通常出荷日：在庫品1日目～99日目一部当日出荷可能

【まとめ買いでお得】80個以上から大幅割引き！ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡...

詳細を確認

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応治具ブッシュ位置決め用（圧入タイプ）・ストレート

通常価格(税別)： 510円 (税込価格：561円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応治具ブッシュ位置調整タイプ（接着タイプ）・ツバ付

通常価格(税別)： 780円 (税込価格：858円)

通常出荷日：在庫品1日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]外径溝数

L＜10	→1本	ℓ=L/2
10≦L≦12	→2本	ℓ=L/3
L＞12	→3本	ℓ=L/4

[ ! ]ブッシュ内径公差の精度が高いため、ノギスを使って測定する場合、測定結果が小さくなる場合があります。高精度の測定器（マイクロメータやプラグゲージなど）で測定することをお勧めします。

規格表

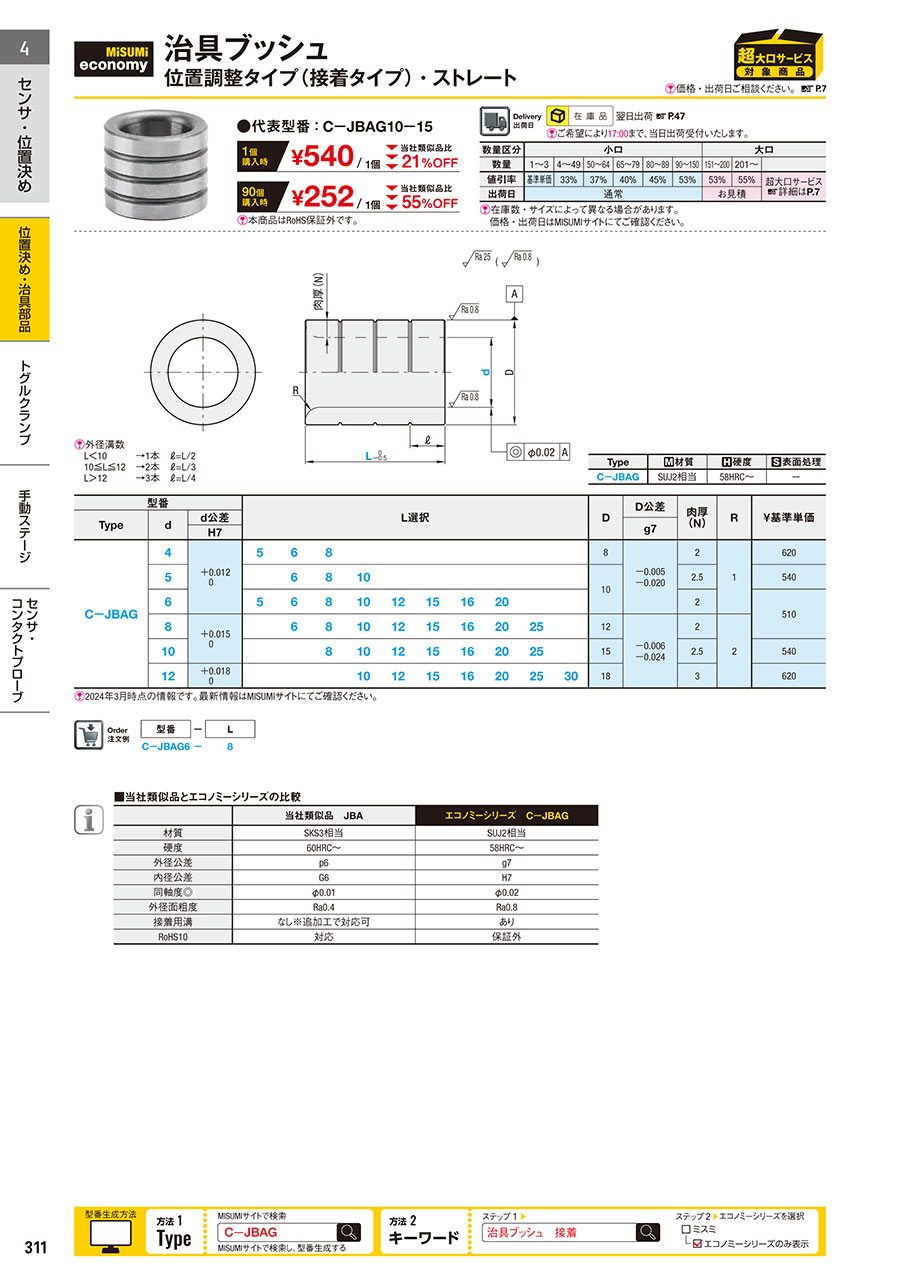

注文例		型式(Type·d)	-	L
注文例		C-JBAG6	-	8

Type	[ M ]材質	[ H ]硬度	[ S ]表面処理
C－JBAG	SUJ2相当	58HRC～	ー

[ ! ]防錆目的の場合は、ほかの頁で無電解ニッケルメッキ表面処理商品を優先して選択してください。
[ ! ]ブッシュ内径公差の精度が高いため、ノギスを使って測定する場合、測定結果が小さくなる場合があります。高精度の測定器（マイクロメータやプラグゲージなど）で測定することをお勧めします。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			L選択										D	D公差	肉厚 (N)	R	￥基準単価
Type	d	d公差												D公差
		d公差												g7
		H7												g7
C－JBAG	4	＋0.012 　0	5	6	8								8	－0.005 －0.020	2	1	620
	5			6	8	10							10		2.5		540
	6		5	6	8	10	12	15	16	20			10		2		510
	8	＋0.015 　0		6	8	10	12	15	16	20	25		12	－0.006 －0.024	2	2	510
	10	＋0.015 　0			8	10	12	15	16	20	25		15		2.5		540
	12	＋0.018 　0				10	12	15	16	20	25	30	18		3		620

製品比較情報

	当社類似品　JBA	エコノミーシリーズ　C−JBAG
材質	SKS3相当	SUJ2相当
硬度	60HRC～	58HRC～
外径公差	p6	g7
内径公差	G6	H7
同軸度◎	φ0.01	φ0.02
外径面粗度	Ra0.4	Ra0.8
接着用溝	なし※追加工で対応可	あり
RoHS10	対応	対応

使用例

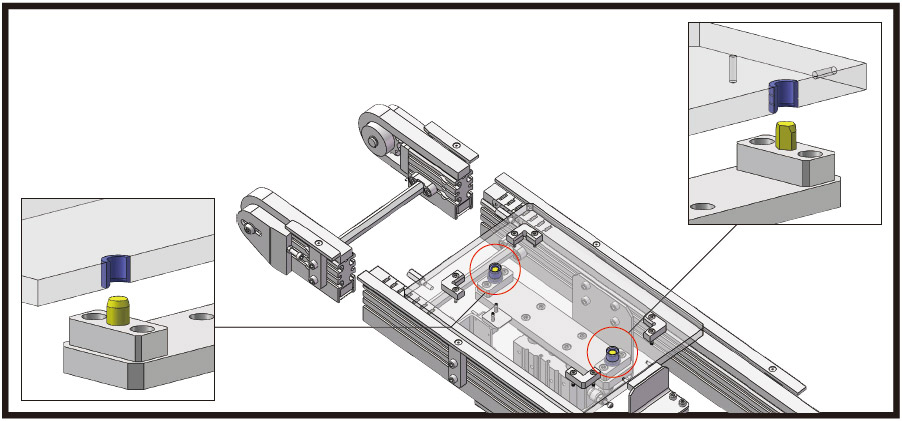

■機構名：パレット搬送位置決め機構
