【エコノミーシリーズ】 RoHS対応 アルミ蝶番 皿穴タイプ
未確定：候補が14型番あります。
外形図・規格表
外形図
片側穴数 2 片側穴数
3
| Type | [ M ]材質 | [ S ]表面処理 | |
| 本体 | ブッシュ | ||
| C－HHFL | A6063－T5 | ポリアセタール | 白アルマイト |
| C－HHBFL | 黒アルマイト | ||
規格表
| 注文例 | 型式（Type・No.） | - | 片側の穴数 | |
| C-HHFL5 C-HHBFL8-45 | - | 2 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 片側 穴数 | L | W | K | P | J | S | d キリ | D 皿ザグリ | T | E | R | ＊許容荷重 | 質量 (g) | 適用ボルト・ナット | ￥基準単価 | ||||||
| Type | No. | (kg) | (N) | ボルト | 個数 | ナット | 個数 | C－HHFL | C－HHBFL | |||||||||||||
| C－HHFL 白アルマイト C－HHBFL 黒アルマイト | 5 | 2 | 47 | 35.4 | 11 | 25 | 7.2 | 21 | 5.5 | 11 | 3.5 | 5.5 | 5 | 8 | 78 | 24 | HFBCM5－8 | 4 | HNTT5－5 | 4 | 330 | 460 |
| 3 | 66 | 8 | 15 | 147 | 50 | 6 | 6 | 460 | 660 | |||||||||||||
| 6 | 2 | 47 | 48 | 8.5 | 30 | 8 | 32 | 6.5 | 13 | 6 | 5.5 | 8 | 78 | 30 | HFBCM6－10 | 4 | HNTT6－6 | 4 | 380 | 520 | ||
| 3 | 78 | 9 | 15 | 147 | 70 | 6 | 6 | 600 | 820 | |||||||||||||
| 8 | 2 | 63 | 62 | 13 | 37 | 10 | 42 | 8 | 78 | 50 | HFBCM6－12 | 4 | HNTT8－6 | 4 | 410 | 560 | ||||||
| 3 | 113 | 13.5 | 43 | 15 | 147 | 110 | 6 | 6 | 650 | 870 | ||||||||||||
| 8－45 | 2 | 63 | 80 | 10 | 43 | 16.5 | 47 | 4.5 | 12 | 118 | 72 | HFBCM6－15 | 4 | 4 | 470 | 610 | ||||||
■適用アルミフレーム
| No. | 適用フレーム |
| 5 | 5−20角 |
| 6 | 6−30角 |
| 8 | 8−40角 |
| 8−45 | 8−45角 |
製品比較情報
■当社類似品とエコノミーシリーズの比較
| 当社類似品 HHPSN、HHPBSN | エコノミーシリーズ C－HHFL、C－HHBFL | ||
| 材質・表面処理 | A6063－T5 (白アルマイト、黒アルマイト) | A6063－T5 (白アルマイト、黒アルマイト) | |
| 許容荷重 (No.5の比較) | 穴数：2 | 10kg、98N | 8kg、78N |
| 穴数：3 | 15kg、147N | 15kg、147N | |
| RoHS10 | 対応 | 対応 | |
使用方法
取り付け先の扉本体の質量から蝶番の耐荷重を計算することができます。
取付方向を決めてから、扉本体の長さと幅で計算できます。
取付方向を決めてから、扉本体の長さと幅で計算できます。
| 利用方法 | 縦使い | 横使い | |
| A=2XB | A≠2XB | - | |
 |  |  | |
| 許容荷重の計算式 | 許容荷重=W | 許容荷重=W(B/A)*2 | 許容荷重=W |
蝶番の取り付け先がパネル等の場合は、蝶番用ナットがおすすめです。詳細はWeb内でHHPNTまたはHHPFNTで検索してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
|
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
|
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
|
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
|
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
|
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
|
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
|
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
|
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
|
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
|
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
|
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。

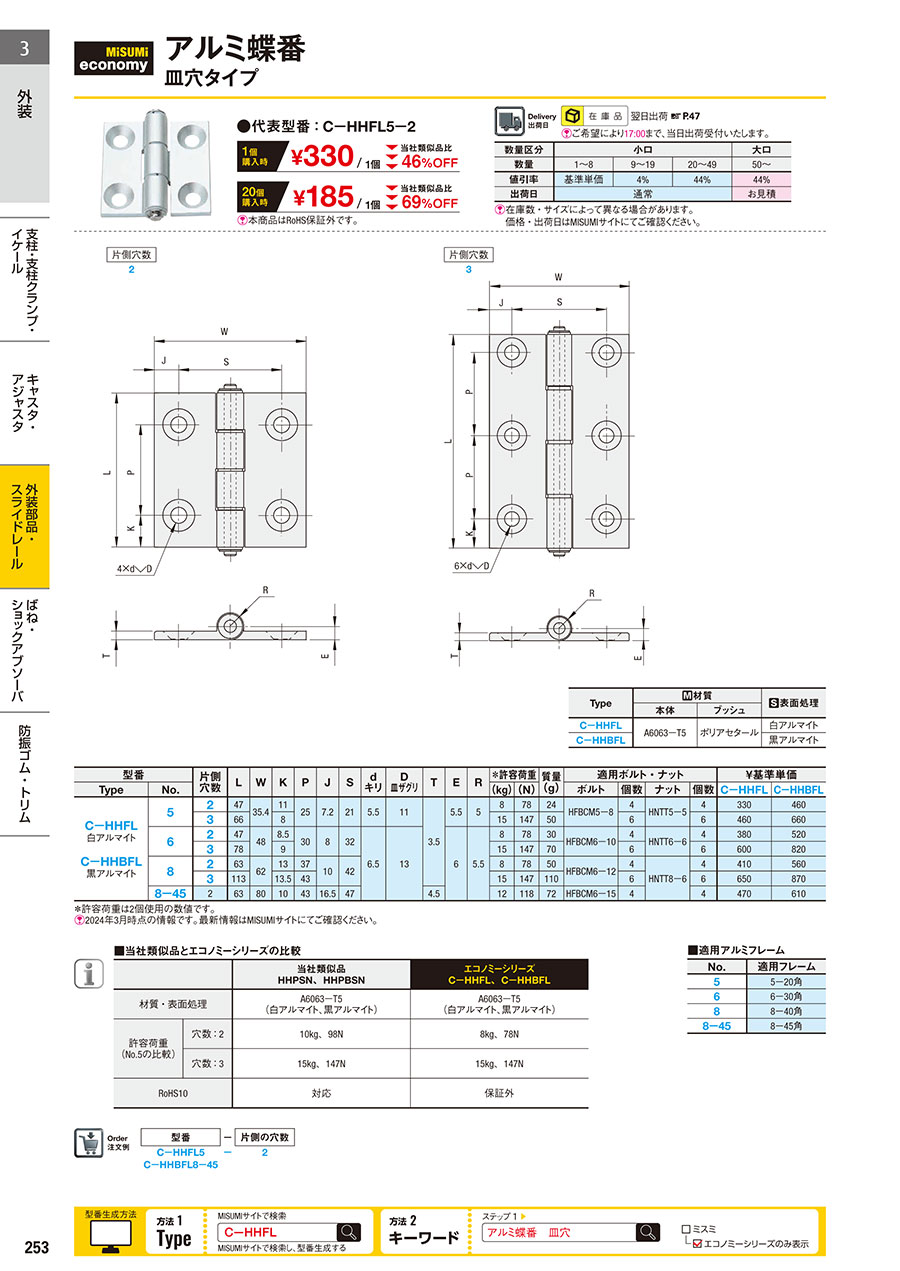

カタログ
