【エコノミーシリーズ】 RoHS対応アルミ蝶番長穴タイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 360円～450円

税込単価: 396円～495円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アルミ蝶番皿穴タイプ

通常価格(税別)： 330円 (税込価格：363円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アルミ蝶番極低頭ボルト穴タイプ

通常価格(税別)： 350円 (税込価格：385円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
非磁性
種類
平蝶番
本体材質
A6063
詳細材質
A6063
取付穴タイプ
長穴ザグリ
取付方法
ねじ止め
付加機能
なし（通常）
許容荷重 (N)
78
勝手違い
左右兼用
使用環境
標準
本体表面処理
アルマイト処理

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

未確定：候補が3型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

商品の詳細寸法は下の規格表を参照してください。

Type	[ M ]材質		[ S ]表面処理
	本体	ブッシュ
C－HHYSNA	A6063－T5	ポリアセタール	白アルマイト

規格表

型式

C-HHYSNA5

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		L	W	K	P	J	S	d キリ	D ザグリ	D₁	C	C₁	Z	Z₁	E	＊許容荷重		質量 (g)	適用ボルト・ナット				￥基準単価
Type	No.															(kg)	(N)		ボルト	個数	ナット	個数
C－HHYSNA	5	47	35.4	11	25	7.2	21	5.5	11	7	11	5.5	12.5	1.5	5.5	8	78	24	CBSA5－6	4	HNTT5－5	4	360
	6		48	8.5	30	8	30.5	6.5	13	9.5	13	6.5	15.8	3	6			31	CBSA6－8		HNTT6－6		410
	8	63	62	13	37	10	42			11.5			18	5				51	CBSA6－10		HNTT8－6		450

＊許容荷重は2個使用の数値です。

■適用アルミフレーム

No.	適用フレーム
5	5−20角
6	6−30角
8	8−40角

製品比較情報

■当社類似品とエコノミーシリーズの比較

	当社類似品 HHPSNA	エコノミーシリーズ C－HHYSNA
材質・表面処理	A6063－T5 (白アルマイト、黒アルマイト)	A6063－T5 (白アルマイト)
許容荷重 (No.5の比較)	10kg、98N	8kg、78N
RoHS10	対応	対応

商品特長

本商品は長穴タイプのアルミ蝶番で、表面処理は白アルマイトです。
本商品は長穴タイプで、扉と扉の枠を固定後、一定の可動スペースを確保することができます。

使用方法

取り付け先の扉本体の質量から蝶番の耐荷重を計算することができます。
取付方向を決めてから、扉本体の長さと幅で計算できます。

利用方法	縦使い		横使い
	A=2XB	A≠2XB	-

許容荷重の計算式	許容荷重=W	許容荷重=W(B/A)*2	許容荷重=W

蝶番の取り付け先がパネル等の場合は、蝶番用ナットがおすすめです。詳細はWeb内でHHPNTまたはHHPFNTで検索してください。

型番リスト

表示件数

型番

C-HHYSNA5

C-HHYSNA6

C-HHYSNA8

長さ【範囲選択】

(mm)

長さL

(mm)

幅【範囲選択】

(mm)

幅 (W)

(mm)

取付ピッチ

(mm)

RoHS?

最小発注数量

40.1～50	47	35.1～45	35.4	21	10	1個
40.1～50	47	45.1～55	48	30.5	10	1個
60.1～70	63	55.1～65	62	42	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

360円 ( 396円 )	在庫品1日目当日出荷可能	HHPSNA5
410円 ( 451円 )	在庫品1日目当日出荷可能	HHPSNA6
450円 ( 495円 )	在庫品1日目当日出荷可能	HHPSNA8

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

カタログ

商品TOP

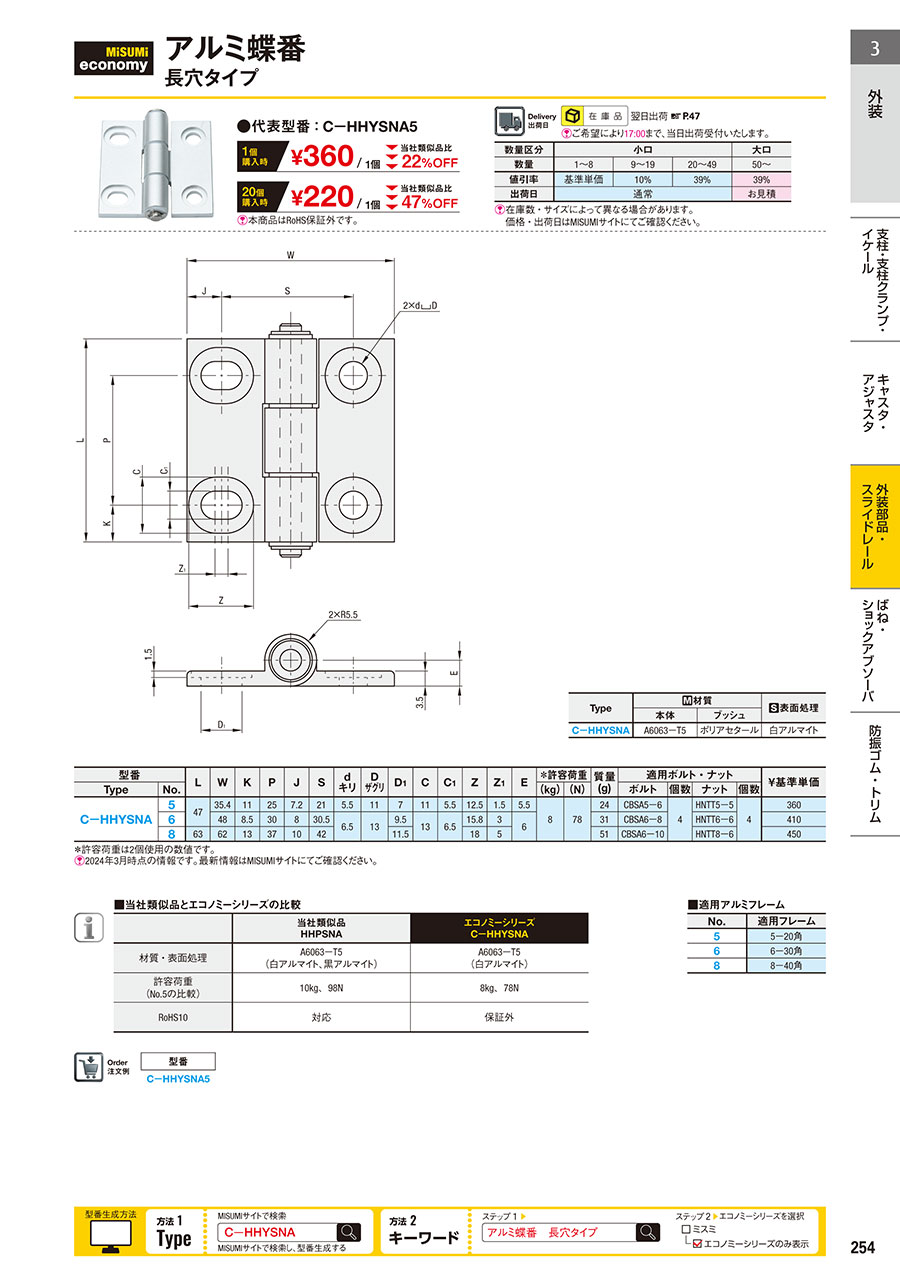

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
