ミスミ
MISUMI economy

【エコノミーシリーズ】 RoHS対応 アルミ蝶番 ショートタイプ

【エコノミーシリーズ】 RoHS対応 アルミ蝶番 ショートタイプ
  • 经济型 铝合金合页 短型
  • 经济型 铝合金合页 短型
  • 经济型 铝合金合页 短型
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
320円～460円
税込単価
352円～506円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 平型蝶番 ステンレス

ミスミ

【エコノミーシリーズ】 RoHS対応 平型蝶番 ステンレス
5
通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 アルミ蝶番 皿穴タイプ

ミスミ

【エコノミーシリーズ】 RoHS対応 アルミ蝶番 皿穴タイプ
0
通常価格(税別)： 330円 (税込価格：363円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が4型番あります。
数量：

外形図・規格表

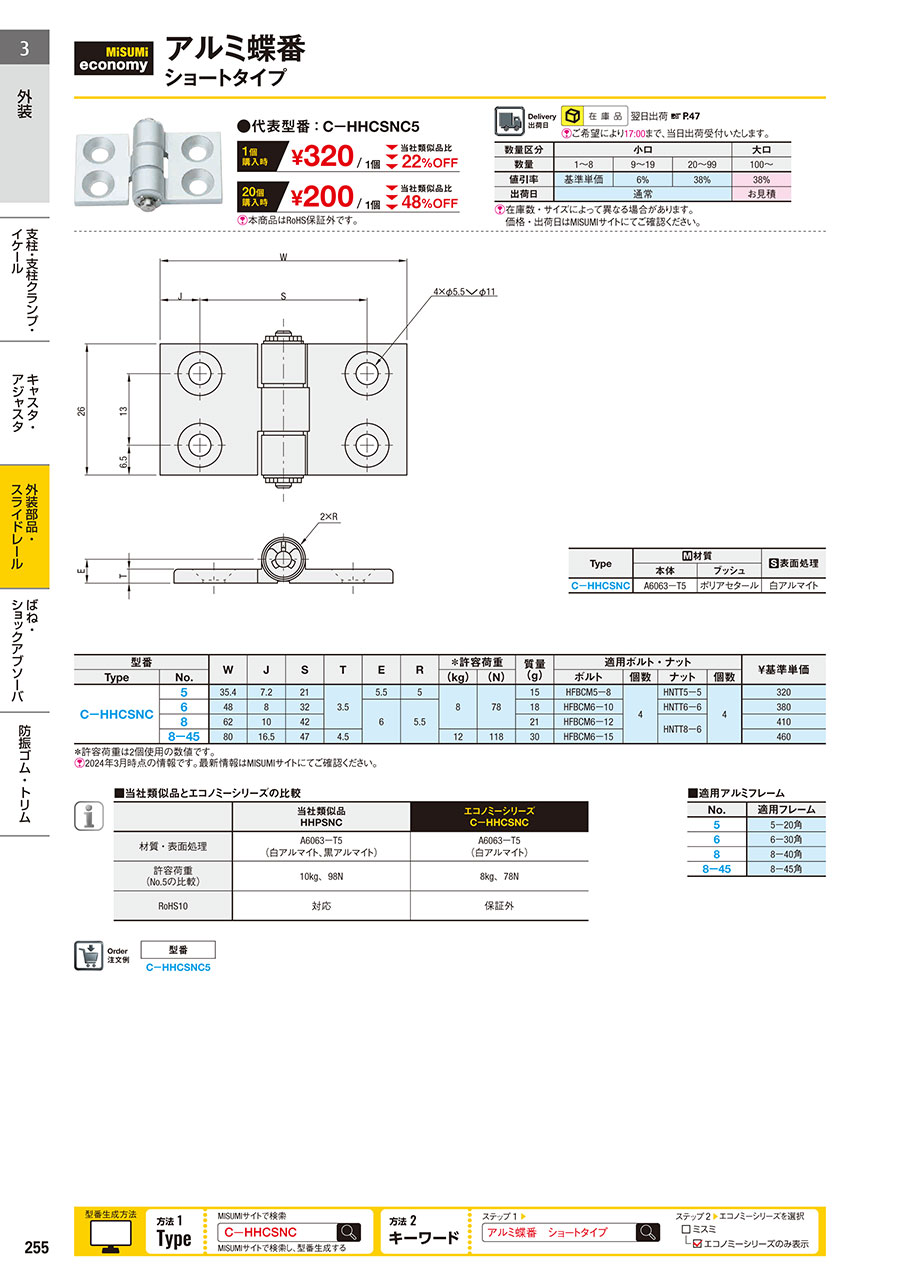

外形図
110310364139シリーズ設計図
商品の詳細寸法は下の規格表を参照してください。
Type[ M ]材質[ S ]表面処理
本体ブッシュ
C－HHCSNCA6063－T5ポリアセタール白アルマイト
規格表
型式
C-HHCSNC5
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番WJSTER＊許容荷重質量
(g)		適用ボルト・ナット￥基準単価
TypeNo.(kg)(N)ボルト個数ナット個数
C－HHCSNC535.47.2213.55.5587815HFBCM5－84HNTT5－54320
64883265.518HFBCM5－10HNTT6－5380
862104221HFBCM5－12HNTT8－5410
8－458016.5474.51211830HFBCM5－15460
＊許容荷重は2個使用の数値です。

■適用アルミフレーム
No.適用フレーム
55−20角
66−30角
88−40角
8−458−45角
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品
HHPSNC		エコノミーシリーズ
C－HHCSNC
材質・表面処理A6063－T5
(白アルマイト、黒アルマイト)		A6063－T5
(白アルマイト)
許容荷重
(No.5の比較)		10kg、98N8kg、78N
RoHS10対応対応
商品特長
本商品はショートタイプのアルミ蝶番で、表面処理は白アルマイトです。
小さい扉や窓など、蝶番の取付スペースが狭い箇所でもご使用頂けます。
使用方法
取り付け先の扉本体の質量から蝶番の耐荷重を計算することができます。
取付方向を決めてから、扉本体の長さと幅で計算できます。

利用方法縦使い横使い
A=2XBA≠2XB-
縦使い１縦使い2横使い１
許容荷重の計算式許容荷重=W許容荷重=W(B/A)*2許容荷重=W
注意事項
蝶番の取り付け先がパネル等の場合は、蝶番用ナットがおすすめです。詳細はWeb内でHHPNTまたはHHPFNTで検索してください。


型番リスト

表示件数
  • 1
    • 型番
    C-HHCSNC5
    C-HHCSNC6
    C-HHCSNC8
    C-HHCSNC8-45

    許容荷重

    (N)

    幅【範囲選択】

    (mm)

    幅 (W)

    (mm)

    取付ピッチ

    (mm)

    		RoHS?最小発注数量
    78
    35.1～45
    35.4
    21
    10
    1個
    78
    45.1～55
    48
    32
    10
    1個
    78
    55.1～65
    62
    42
    10
    1個
    118
    65.1～85
    80
    47
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    320円
    ( 352円 )
    在庫品1日目当日出荷可能

    HHPSNC5

    380円
    ( 418円 )
    在庫品1日目当日出荷可能

    HHPSNC6

    410円
    ( 451円 )
    在庫品1日目当日出荷可能

    HHPSNC8

    460円
    ( 506円 )
    在庫品1日目当日出荷可能

    HHPSNC8-45

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
