ミスミ

座金組込み六角ボルト−六角トリーマ・単品販売−

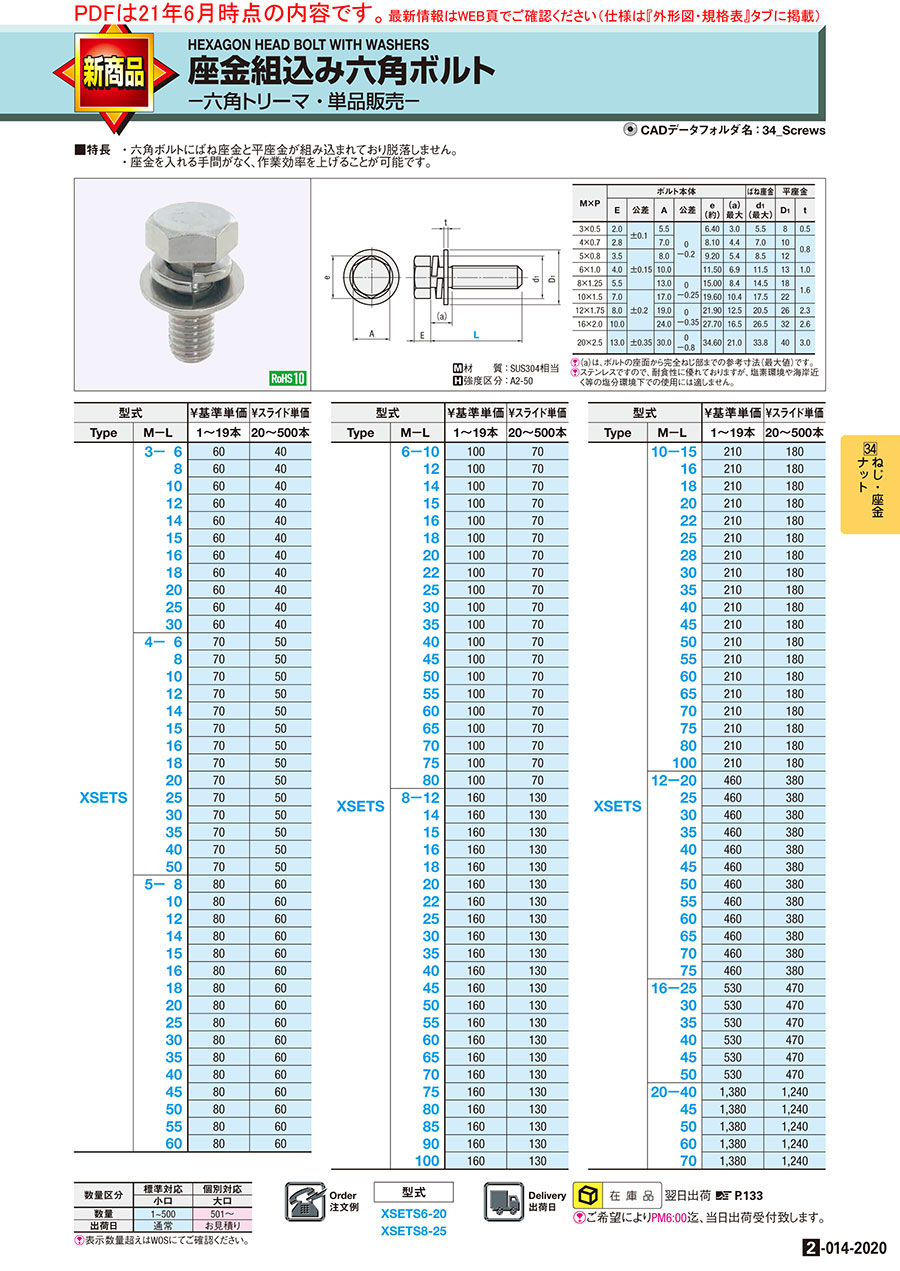

カタログ |P.2-014-2020

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): 66円～1,543円

税込単価: 73円～1,697円

今見ている商品のコーティング品

ふっ素コーティング済み

ミスミ

【ふっ素含有メッキ】座金組込み六角ボルト−六角トリーマ・単品販売−

通常出荷日：7 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】平座金・ばね座金組込み六角穴付ボルト小箱・単品

通常価格(税別)： 20円 (税込価格：22円)

通常出荷日：在庫品1日目

・六角ボルトにばね座金と平座金が組み込まれており脱落しません。・座金を入れる手...

詳細情報を確認する

特性・用途
耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
取付穴形状
なし
詳細形状
標準
基本形状
六角
材質
SUS304相当
詳細材質
SUS304相当
表面処理
なし
ねじ山種類
メートル並目
先端形状
平先
追加形状
座金組込み
販売単位
バラ(1個から購入可能)
強度区分（ステンレス）
A2-50
標準名称（材質）
ステンレス

ご注意

ステンレスのため耐食性に優れておりますが、塩素環境や海岸近く等の塩分環境下での使用には適しません。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が125型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

ねじM径

サイズ（X表記）

(mm)

サイズ（-表記）

(mm)

RoHS?

最小発注数量

3	6	0.5	M3	M3X6	M3-6	10	1個
3	8	0.5	M3	M3X8	M3-8	10	1個
3	10	0.5	M3	M3X10	M3-10	10	1個
3	12	0.5	M3	M3X12	M3-12	10	1個
3	14	0.5	M3	M3X14	M3-14	10	1個
3	15	0.5	M3	M3X15	M3-15	10	1個
3	16	0.5	M3	M3X16	M3-16	10	1個
3	18	0.5	M3	M3X18	M3-18	10	1個
3	20	0.5	M3	M3X20	M3-20	10	1個
3	25	0.5	M3	M3X25	M3-25	10	1個
3	30	0.5	M3	M3X30	M3-30	10	1個
4	6	0.7	M4	M4X6	M4-6	10	1個
4	8	0.7	M4	M4X8	M4-8	10	1個
4	10	0.7	M4	M4X10	M4-10	10	1個
4	12	0.7	M4	M4X12	M4-12	10	1個
4	14	0.7	M4	M4X14	M4-14	10	1個
4	15	0.7	M4	M4X15	M4-15	10	1個
4	16	0.7	M4	M4X16	M4-16	10	1個
4	18	0.7	M4	M4X18	M4-18	10	1個
4	20	0.7	M4	M4X20	M4-20	10	1個
4	25	0.7	M4	M4X25	M4-25	10	1個
4	30	0.7	M4	M4X30	M4-30	10	1個
4	35	0.7	M4	M4X35	M4-35	10	1個
4	40	0.7	M4	M4X40	M4-40	10	1個
4	50	0.7	M4	M4X50	M4-50	10	1個
5	8	0.8	M5	M5X8	M5-8	10	1個
5	10	0.8	M5	M5X10	M5-10	10	1個
5	12	0.8	M5	M5X12	M5-12	10	1個
5	14	0.8	M5	M5X14	M5-14	10	1個
5	15	0.8	M5	M5X15	M5-15	10	1個
5	16	0.8	M5	M5X16	M5-16	10	1個
5	18	0.8	M5	M5X18	M5-18	10	1個
5	20	0.8	M5	M5X20	M5-20	10	1個
5	25	0.8	M5	M5X25	M5-25	10	1個
5	30	0.8	M5	M5X30	M5-30	10	1個
5	35	0.8	M5	M5X35	M5-35	10	1個
5	40	0.8	M5	M5X40	M5-40	10	1個
5	45	0.8	M5	M5X45	M5-45	10	1個
5	50	0.8	M5	M5X50	M5-50	10	1個
5	55	0.8	M5	M5X55	M5-55	10	1個
5	60	0.8	M5	M5X60	M5-60	10	1個
6	10	1	M6	M6X10	M6-10	10	1個
6	12	1	M6	M6X12	M6-12	10	1個
6	14	1	M6	M6X14	M6-14	10	1個
6	15	1	M6	M6X15	M6-15	10	1個
6	16	1	M6	M6X16	M6-16	10	1個
6	18	1	M6	M6X18	M6-18	10	1個
6	20	1	M6	M6X20	M6-20	10	1個
6	22	1	M6	M6X22	M6-22	10	1個
6	25	1	M6	M6X25	M6-25	10	1個
6	30	1	M6	M6X30	M6-30	10	1個
6	35	1	M6	M6X35	M6-35	10	1個
6	40	1	M6	M6X40	M6-40	10	1個
6	45	1	M6	M6X45	M6-45	10	1個
6	50	1	M6	M6X50	M6-50	10	1個
6	55	1	M6	M6X55	M6-55	10	1個
6	60	1	M6	M6X60	M6-60	10	1個
6	65	1	M6	M6X65	M6-65	10	1個
6	70	1	M6	M6X70	M6-70	10	1個
6	75	1	M6	M6X75	M6-75	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

66円 ( 73円 )	在庫品1日目当日出荷可能	SL-XSETS3-6
66円 ( 73円 )	在庫品1日目当日出荷可能	SL-XSETS3-8
66円 ( 73円 )	在庫品1日目当日出荷可能	SL-XSETS3-10
66円 ( 73円 )	在庫品1日目当日出荷可能	SL-XSETS3-12
66円 ( 73円 )	在庫品1日目当日出荷可能	SL-XSETS3-14
66円 ( 73円 )	在庫品1日目当日出荷可能	SL-XSETS3-15
66円 ( 73円 )	在庫品1日目当日出荷可能	SL-XSETS3-16
66円 ( 73円 )	在庫品1日目当日出荷可能	SL-XSETS3-18
66円 ( 73円 )	在庫品1日目当日出荷可能	SL-XSETS3-20
66円 ( 73円 )	在庫品1日目当日出荷可能	SL-XSETS3-25
66円 ( 73円 )	在庫品1日目当日出荷可能	SL-XSETS3-30
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-6
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-8
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-10
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-12
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-14
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-15
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-16
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-18
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-20
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-25
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-30
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-35
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-40
77円 ( 85円 )	在庫品1日目当日出荷可能	SL-XSETS4-50
88円 ( 97円 )	在庫品1日目当日出荷可能	SL-XSETS5-8
88円 ( 97円 )	在庫品1日目当日出荷可能	SL-XSETS5-10
88円 ( 97円 )	在庫品1日目当日出荷可能	SL-XSETS5-12
88円 ( 97円 )	在庫品1日目当日出荷可能	SL-XSETS5-14
88円 ( 97円 )	在庫品1日目当日出荷可能	SL-XSETS5-15
88円 ( 97円 )	在庫品1日目当日出荷可能	SL-XSETS5-16
88円 ( 97円 )	在庫品1日目当日出荷可能	SL-XSETS5-18
88円 ( 97円 )	在庫品1日目当日出荷可能	SL-XSETS5-20
88円 ( 97円 )	在庫品1日目当日出荷可能	SL-XSETS5-25
88円 ( 97円 )	在庫品1日目当日出荷可能	SL-XSETS5-30
88円 ( 97円 )	在庫品1日目当日出荷可能	SL-XSETS5-35
89円 ( 98円 )	在庫品1日目当日出荷可能	SL-XSETS5-40
89円 ( 98円 )	在庫品1日目当日出荷可能	SL-XSETS5-45
89円 ( 98円 )	在庫品1日目当日出荷可能	SL-XSETS5-50
89円 ( 98円 )	在庫品1日目当日出荷可能	SL-XSETS5-55
89円 ( 98円 )	在庫品1日目当日出荷可能	SL-XSETS5-60
109円 ( 120円 )	在庫品1日目当日出荷可能	SL-XSETS6-10
109円 ( 120円 )	在庫品1日目当日出荷可能	SL-XSETS6-12
109円 ( 120円 )	在庫品1日目当日出荷可能	SL-XSETS6-14
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-15
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-16
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-18
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-20
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-22
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-25
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-30
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-35
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-40
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-45
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-50
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-55
111円 ( 122円 )	在庫品1日目当日出荷可能	SL-XSETS6-60
112円 ( 123円 )	在庫品1日目当日出荷可能	SL-XSETS6-65
112円 ( 123円 )	在庫品1日目当日出荷可能	SL-XSETS6-70
112円 ( 123円 )	在庫品1日目当日出荷可能	SL-XSETS6-75

基本情報
外形図・規格表
納期・価格

基本情報

・六角ボルトにばね座金と平座金が組み込まれており脱落しません。
・座金を入れる手間がなく、作業効率を上げることが可能です。

ご注意

ステンレスのため耐食性に優れておりますが、塩素環境や海岸近く等の塩分環境下での使用には適しません。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

外形図・規格表

[ M ]材　　質：SUS304相当
[ H ]強度区分：A2-50

規格表

型式

XSETS6-20
XSETS8-25

M×P	ボルト本体						ばね座金	平座金
M×P	E	公差	A	公差	e (約)	(a) 最大	d₁ (最大)	D₁	t
3×0.5	2.0	±0.1	5.5	0 −0.2	6.40	3.0	5.5	8	0.5
4×0.7	2.8	±0.1	7.0		8.10	4.4	7.0	10	0.8
5×0.8	3.5	±0.15	8.0		9.20	5.4	8.5	12	0.8
6×1.0	4.0		10.0		11.50	6.9	11.5	13	1.0
8×1.25	5.5		13.0	0 −0.25	15.00	8.4	14.5	18	1.6
10×1.5	7.0	±0.2	17.0	0 −0.25	19.60	10.4	17.5	22	1.6
12×1.75	8.0		19.0	0 −0.35	21.90	12.5	20.5	26	2.3
16×2.0	10.0		24.0	0 −0.35	27.70	16.5	26.5	32	2.6
20×2.5	13.0	±0.35	30.0	0 −0.8	34.60	21.0	33.8	40	3.0

[ ! ]（a）は、ボルトの座面から完全ねじ部までの参考寸法（最大値）です。
[ ! ]ステンレスですので、耐食性に優れておりますが、塩素環境や海岸近く等の塩分環境下での使用には適しません。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価	￥スライド単価
Type	M−L	1〜19本	20～500本
XSETS	3-6	61	41
	8	61	41
	10	61	41
	12	61	41
	14	61	41
	15	61	41
	16	61	41
	18	61	41
	20	61	41
	25	61	41
	30	61	41
	4− 6	71	51
	8	71	51
	10	71	51
	12	71	51
	14	71	51
	15	71	51
	16	71	51
	18	71	51
	20	71	51
	25	71	51
	30	71	51
	35	71	51
	40	71	51
	50	71	51
	5− 8	81	61
	10	81	61
	12	81	61
	14	81	61
	15	81	61
	16	81	61
	18	81	61
	20	81	61
	25	81	61
	30	81	61
	35	81	61
	40	82	61
	45	82	61
	50	82	61
	55	82	61
	60	82	61
XSETS	6−10	101	71
	12	101	71
	14	101	71
	15	102	71
	16	102	71
	18	102	71
	20	102	71
	22	102	71
	25	102	71
	30	102	71
	35	102	71
	40	102	71
	45	102	71
	50	102	71
	55	102	71
	60	102	71
	65	103	72
	70	103	72
	75	103	72
	80	103	72
	8−12	162	132
	14	161	131
	15	163	132
	16	163	132
	18	163	132
	20	163	132
	22	163	132
	25	163	132
	30	163	132
	35	163	132
	40	164	133
	45	164	133
	50	164	133
	55	164	133
	60	164	133
	65	165	134
	70	165	134
	75	165	134
	80	165	134
	85	165	134
	90	166	135
	100	166	135
XSETS	10-15	214	183
	16	214	183
	18	215	184
	20	215	184
	22	215	184
	25	215	184
	28	215	184
	30	215	184
	35	216	185
	40	216	185
	45	216	185
	50	217	186
	55	217	186
	60	217	186
	65	217	186
	70	218	187
	75	218	187
	80	218	187
	100	220	189
	12-20	467	386
	25	467	386
	30	468	387
	35	468	387
	40	469	387
	45	469	387
	50	470	388
	55	470	388
	60	471	389
	65	471	389
	70	471	389
	75	472	390
	16－25	543	482
	30	544	482
	35	542	481
	40	545	483
	45	546	484
	50	547	485
	20－40	1,408	1,265
	45	1,410	1,267
	50	1,411	1,268
	60	1,414	1,271
	70	1,416	1,272

納期・価格

価格

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1～500	501～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
