環境対応
RoHS対応（10物質）
特性・用途
該当なし
タイプ
ハウジング
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
SUJ2相当
外筒表面処理
表面処理なし
潤滑の種類
なし
種類
ハウジングユニットワイドブロックタイプ
長さ
ダブル
ボール材質
SUJ2相当
保持器材質
樹脂
シール
シール付
材質証明書
対象
材質証明書：材質
リニアブッシュ(外筒)：SUJ2相当|リニアブッシュ(ボール)：SUJ2相当|リニアブッシュ(保持器)：PA|リニアブッシュ(シール)：ニトリルゴム|ホルダ：A6061相当

ご注意

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が11型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

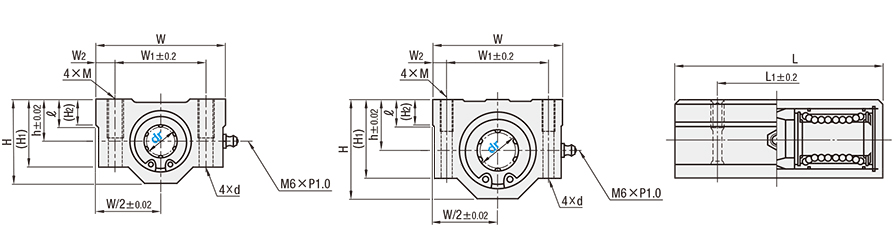

外形図

dr=8・10・13dr=12・16～50

Type	使用リニアブッシュ	ホルダ		使用雰囲気温度
Type	>>(こちら)	[ M ]材質	[ S ]表面処理	使用雰囲気温度
C-LHBBW	C-LMU	アルミ合金	白アルマイト処理	－20～80℃

規格表

注文例		型式（Type・dr）
		C-LHBBW10

■価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

dr		L	L₁	h	H	(H₁)	(H₂)	W	W₁	W₂	M	d	ℓ	基本定格荷重		参考質量	￥基準単価
dr	許容差	L	L₁	h	H	(H₁)	(H₂)	W	W₁	W₂	M	d	ℓ	C(動)N	Co(静)N	(g)	￥基準単価
8	0　ー0.010	58	42	11	22	18	6	34	24	5	М4	3.4	8	431	784	102	1,260
10		68	46	13	26	21	8	40	28	6	М5	4.3	12	588	1100	180	1,150
12		70	50	15	28	24		42	30.5	5.75				657	1200	205	1,160
13		75	50	15	30	24.5		44	33	5.5				813	1570	240	1,230
16		85	60	19	38.5	32.5	9	50	36	7				1230	2350	400	1,390
20	0　ー0.012	96	70	21	41	35	11	54	40	7	М6	5.2		1410	2740	570	1,660
25		130	100	26	51.5	42	12	76	54	11	М8	7	18	1610	3140	1200	2,210
30		140	110	30	59.5	49	15	78	58	10				2450	5490	1480	2,850
35	0　ー0.015	155	120	34	68	54	18	90	70	10				2650	6270	2200	5,180
40		175	140	40	78	62	20	102	80	11	М10	8.7	25	3430	8040	3200	7,050
50		215	160	52	102	80	25	122	100	11	М10	8.7	25	6080	15900	6700	9,850

kgf＝N×0.101972
[ ! ]納品時に防錆油を塗布しています。

商品概要

【特徴】
♢まとめ買いにより、当社類似品から最大50％割引き！！

【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
　内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。

	当社類似品 LHBBW20	エコノミーシリーズ C-LHBBW20
dr寸許容差	0 -0.012	0 -0.012

【当社類似品との価格比較】

ご注文数量	当社類似品 LHBBW20	本商品 C-LHBBW20	プライスダウン率
1	2820	1660	41%
51	2538	1494	41%
101	2312	1162	50%

■値引率詳細例

ご注文数量	割引き率 C-LHBBW20
1～30	-
31～100	10%
101～	30%

各型番の数量別価格・納期は、型番確定後に価格を確認をクリックしてご確認ください。

型番リスト

表示件数

型番

内接円径 dr

(φ)

全長 L

(mm)

基本定格荷重動定格（詳細）

(N)

基本定格荷重静定格

(N)

内接円形許容差（マイナス側）

(mm)

RoHS?

最小発注数量

8	58	431	784	-0.01	10	1個
10	68	588	1100	-0.01	10	1個
12	70	657	1200	-0.01	10	1個
13	75	813	1570	-0.01	10	1個
16	85	1230	2350	-0.01	10	1個
20	96	1400	2740	-0.012	10	1個
25	130	1560	3140	-0.012	10	1個
30	140	2450	5490	-0.012	10	1個
35	155	2650	6270	-0.015	10	1個
40	175	3430	8040	-0.015	10	1個
50	215	6080	15900	-0.015	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

1,260円 ( 1,386円 )	在庫品1日目当日出荷可能	LHBBW8
1,150円 ( 1,265円 )	在庫品1日目当日出荷可能	LHBBW10
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能	LHBBW12
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能	LHBBW13
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能	LHBBW16
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能	LHBBW20
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能	LHBBW25
2,850円 ( 3,135円 )	在庫品1日目当日出荷可能	LHBBW30
5,180円 ( 5,698円 )	在庫品1日目当日出荷可能	LHBBW35
7,050円 ( 7,755円 )	在庫品1日目当日出荷可能	LHBBW40
9,850円 ( 10,835円 )	在庫品1日目当日出荷可能	LHBBW50

詳細情報

基本情報

基本情報

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！
内径・L寸など外形公差を緩和した中精度リニアブッシュです。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック
商品ラインナップ

ご注意

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応リニアブッシュハウジングユニットワイドブロックダブルのレビュー

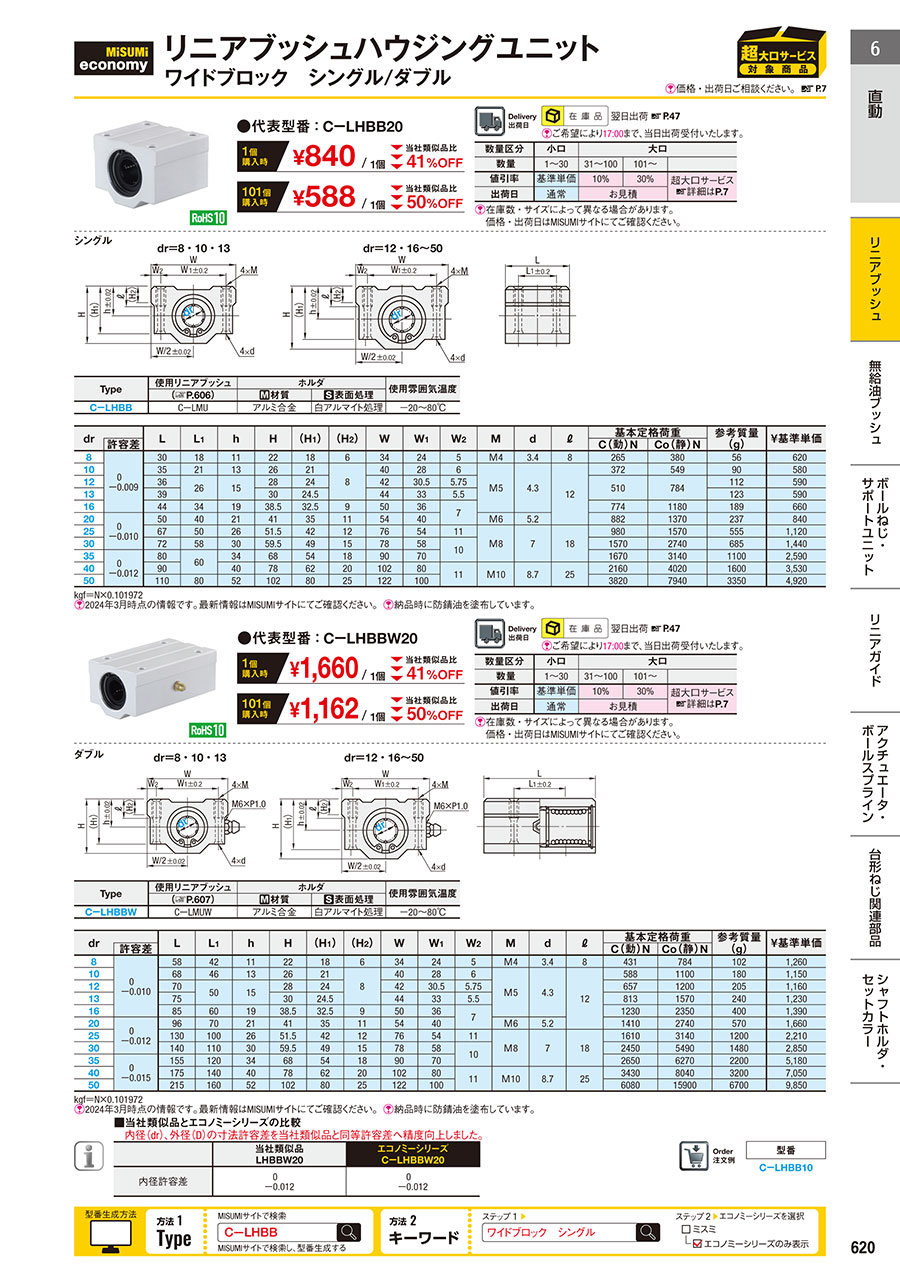

4.5平均満足度：4.52件のレビュー
