【エコノミーシリーズ】 ウレタン付カムフォロア
- 通常単価(税別)
- 1,360円～3,330円
- 税込単価
- 1,496円～3,663円
通常出荷日：在庫品1日目当日出荷可能
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
詳細を確認- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 本商品にグリスニップルは付属しておりません。
- ｄ≧10の商品はL寸部に貫通穴が開いた仕様に順次切り替えを行っております。ご了承頂ける場合のみご購入ください。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
■頭部六角穴付（d3～8）
■頭部ねじ部六角穴付（d10～20）
[ ! ]本シリーズ製品は、ねじ径 d＜10 の場合はねじ部が中実構造、d≥10 の場合はL寸部が貫通穴構造となっております。
[ ! ]d10以下はグリース補給穴はありません。
[ ! ]本商品はグリスニップルは付属しておりません。
規格表
| Type | [ M ]材質 | [ A ]付属品 | |
| シール付 | ウレタン | カムフォロア | |
| C－CFFRUA | ショアA90 | SUJ2 | 六角ナット1コ（S45C·四三酸化鉄皮膜） |
| 注文例 | 型番 | − | D | |
| C－CFFRUA3 | − | 10 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | D | M×ピッチ | B | B1 | L | ℓ | ℓ1 | H | d1 | 許容荷重(N) | 許容回転数(rpm) | ￥基準単価 | ||
| Type | dh7許容差 | |||||||||||||
| C－CFFRUA | 3 | 0 －0.010 | 10 | 3×0.5 | 7 | 8 | 17 | 5 | － | 2 | － | 46 | 1560 | 1,950 |
| 4 | 0 －0.012 | 12 | 4×0.7 | 8 | 9 | 20 | 6 | 2.5 | 63 | 1520 | 1,950 | |||
| 5 | 13 | 5×0.8 | 9 | 10 | 23 | 7.5 | 3 | 75 | 1500 | 1,620 | ||||
| 6 | 16 | 6×1.0 | 11 | 12.2 | 28 | 8 | 4 | 99 | 1300 | 1,360 | ||||
| 8 | 0 －0.015 | 19 | 8×1.25 | 32 | 10 | 106 | 1180 | 1,430 | ||||||
| 10 | 22 | 10×1.0 | 12 | 13.2 | 36 | 12 | 5 | 121 | 1060 | 1,430 | ||||
| 26 | 130 | 930 | 1,500 | |||||||||||
| 12 | 0 －0.018 | 30 | 12×1.5 | 14 | 15.2 | 40 | 13 | 6 | 6 | 3 | 162 | 830 | 1,590 | |
| 32 | 166 | 800 | 1,660 | |||||||||||
| 16 | 35 | 16×1.5 | 18 | 19.6 | 52 | 17 | 8 | 8 | 222 | 740 | 2,290 | |||
| 18 | 40 | 18×1.5 | 20 | 21.6 | 58 | 19 | 270 | 673 | 2,490 | |||||
| 20 | 0 －0.021 | 52 | 20×1.5 | 24 | 25.6 | 66 | 21 | 9 | 10 | 4 | 312 | 524 | 3,330 | |
kgf＝N×0.101972 | ||||||||||||||
■当社類似品のとエコノミーシリーズの違い
| 当社類似品 （CFFRUA10-22） | エコノミーシリーズ （C-CFFRUA10-22） | ||
| 材質 | ウレタン/ショアA90 カムフォロア/SUJ2 | ウレタン/ショアA90 カムフォロア/SUJ2 | |
| 許容荷重（N） | 110 | 121 | |
| 許容回転数（rpm） | 1060 | 1060 | |
| RoHS10 | 対応 | 保証外 | |
商品特長
測定方法
[ ! ]ウレタン付カムフォロアの傾きは出来る限りゼロにしてください。
【材質特性】
[ ! ]ウレタン付カムフォロアの傾きは出来る限りゼロにしてください。
【材質特性】
| 項目 | ウレタン |
| 耐荷重性 | △ |
| 耐摩耗性 | ○ |
| 機械的強度 | ○ |
| 耐熱性 | × |
| 耐薬性 | × |
使用例
取付時、カムフォロアのつば部を直接ハンマなどで叩かないでください。つば部が割れたり、 回転不良の原因となります。固定は、六角棒レンチで六角穴を固定してから、レンチでナットを回して締め付けてください。
ボルト締付トルク
カムフォロアを取付ける際、トルクレンチを使用し、ねじの最大締付トルク値を超えないで下さい。ねじ部が破損する恐れがあります。
| dh7 | 最大締付けトルク N·m |
| 3 | 0.392 |
| 4 | 0.98 |
| 5 | 1.96 |
| 6 | 2.94 |
| 8 | 7.84 |
| 10 | 16.7 |
| 12 | 29.4 |
| 16 | 70.6 |
| 18 | 98 |
| 20 | 137 |
注意事項
· カムフォロアを落下させたり、叩いたりすると破損することがあります。
· 衝撃を与えた場合、外観に破損が見られなくても機能が損失することがありますのでご注意下さい。
· カムフォロアはラジアル荷重に対応しますが、スラスト荷重には弱いので、スラスト荷重を負荷するような使用方法は避けてください。
· 樹脂付カムフォロアの傾きは出来る限りゼロにしてください。
· 本商品にグリスニップルは付属しておりません。
· 衝撃を与えた場合、外観に破損が見られなくても機能が損失することがありますのでご注意下さい。
· カムフォロアはラジアル荷重に対応しますが、スラスト荷重には弱いので、スラスト荷重を負荷するような使用方法は避けてください。
· 樹脂付カムフォロアの傾きは出来る限りゼロにしてください。
· 本商品にグリスニップルは付属しておりません。
使用方法
■カムフォロア種類
| 使用用途 | 騒音防止搬送用 | |
| 特長 | ナイロン付きタイプ | ウレタン付タイプ |
| 商品説明 |  |  |
| 樹脂をカムフォロアに圧入したタイプです。樹脂が相手側の衝撃を吸収し、回転の際の騒音を抑える働きをします。 | ウレタンをカムフォロアに焼付けたタイプです。ウレタンが相手側の衝撃を吸収し、回転の際の騒音を抑える働きをします。 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
1,950円 ( 2,145円 ) | 在庫品1日目当日出荷可能 |
- |
1,950円 ( 2,145円 ) | 在庫品1日目当日出荷可能 |
- |
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
|
1,360円 ( 1,496円 ) | 在庫品1日目当日出荷可能 |
|
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
|
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
|
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
|
1,590円 ( 1,749円 ) | 在庫品1日目当日出荷可能 |
|
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
- |
2,290円 ( 2,519円 ) | 在庫品1日目当日出荷可能 |
|
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
- |
3,330円 ( 3,663円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 本商品にグリスニップルは付属しておりません。
- ｄ≧10の商品はL寸部に貫通穴が開いた仕様に順次切り替えを行っております。ご了承頂ける場合のみご購入ください。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

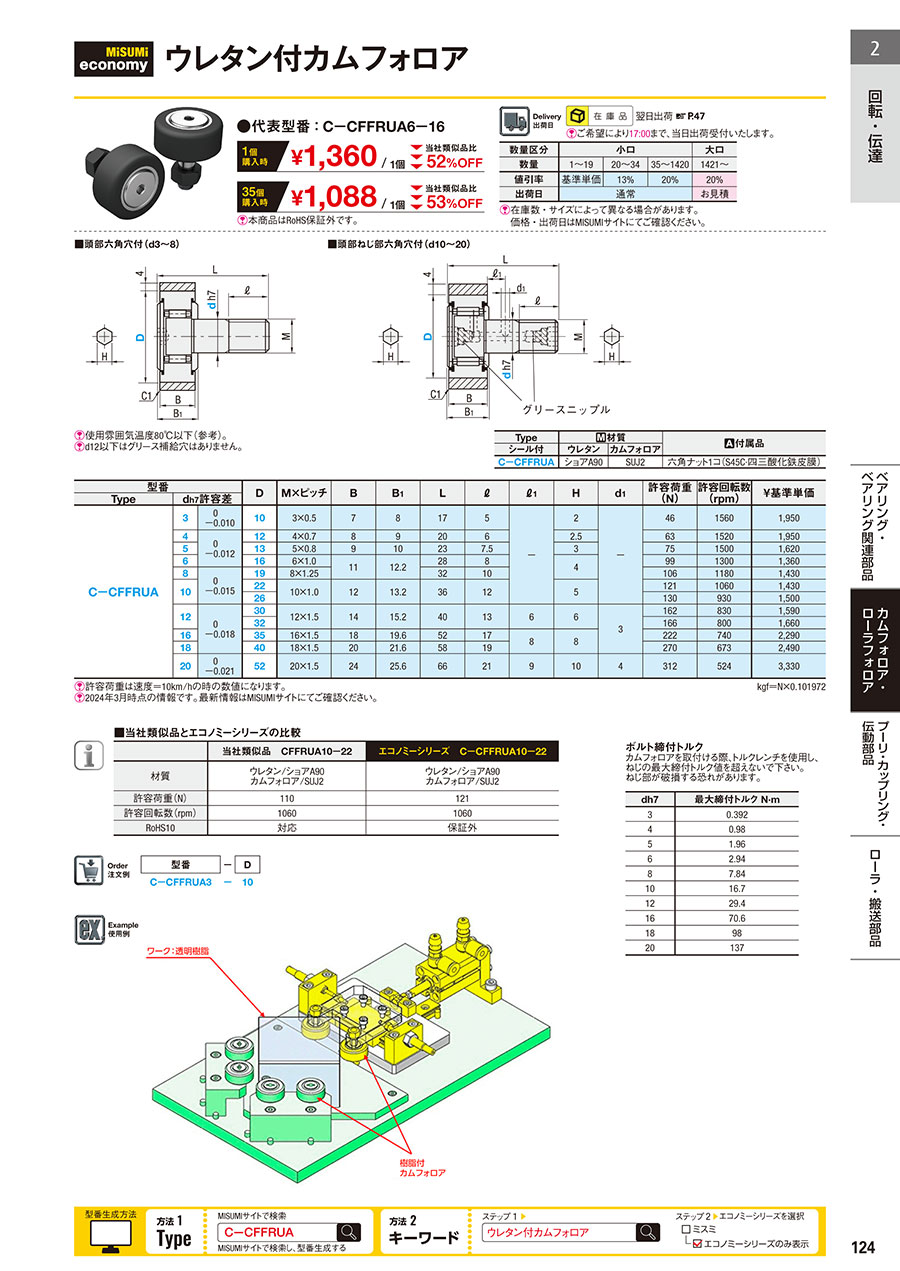

カタログ
