【エコノミーシリーズ】圧縮バネ内径基準ステンレスタイプ軽荷重タイプ (RoHS非対応)

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 85円～150円

税込単価: 94円～165円

今見ている商品の標準品

クオリティー品

ミスミ

丸線コイルスプリング　内径基準タイプ

4.4

通常価格(税別)： 257円 (税込価格：283円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応圧縮ばね外径基準ステンレス軽荷重タイプ

通常価格(税別)： 55円 (税込価格：61円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

特性・用途
該当なし
種類
丸線
材質
SUS304-WPB

ご注意

【販売終了情報】在庫限りで販売終了予定の商品です。代替品は本商品と同規格のRoHS10対応品です。
推奨代替品はこちら！
本製品はRoHS非対応になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
ステンレス鋼ばねですが磁性がございます。ご注意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が26型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

商品概要

【特徴】
♢当社類似品から大幅なコストダウンを実現したエコノミーシリーズ丸線コイルスプリングです。
♢内径基準タイプのばねになります。内径公差優先で製造されているため、ご注意ください。
♢ステンレス鋼ばねですが磁性がございます。ご注意ください。

■当社類似品とエコノミーシリーズの比較

項目	当社類似品	エコノミーシリーズ
寿命	100万回	70万回
材質	SUS304-WPB	SUS304-WPB
RoHS10	対応	非対応

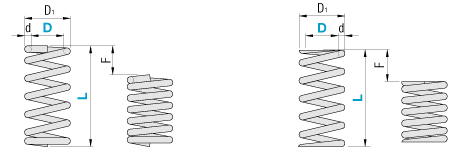

外形図

クローズエンド（＊両端面無研削）

クローズエンド（両端面研削）

[ ! ]本製品はRoHS非対応になります。ご注意ください。

内径D	φ8以下	自由長L	50以下	±1mm
	φ10以上		60以上	±2mm

[ M ]材質
材質SUS304-WPB ばね定数±10%

規格表

■C－VUR：Fmax.(許容たわみ量)＝L×60％
[ ! ]内径基準タイプは内径を優先的に確保しているため、外径は参考値になります。

型式		外径D₁ （参考値）	線径 d	F max.	N{kgf} max.		ピッチ（参考値）	密着長（参考値）	総巻数（参考値）
TypeD－L		外径D₁ （参考値）	線径 d	F max.	N{kgf} max.		ピッチ（参考値）	密着長（参考値）	総巻数（参考値）
C－VUR 5 －	15＊	5.9	0.45	9	2.65	{0.27}	1.7	5	10
	20＊	5.9	0.45	12	3.53	{0.36}	2.2	5	10
	25＊	6	0.5	15	4.41	{0.45}	1.9	7.5	14
	30＊	6	0.5	18	5.29	{0.54}	2.3	7.5	14
C－VUR 6 －	15＊	7	0.5	9	2.65	{0.27}	1.9	5	9
	20＊	7.1	0.55	12	3.53	{0.36}	2	6.6	11
	25＊			15	4.41	{0.45}	2.5
	30＊			18	5.29	{0.54}	3
	35＊	7.2	0.6	21	6.17	{0.63}	2.7	9	14
	40＊	7.2	0.6	24	7.06	{0.72}	3	9	14
C－VUR 8 －	20＊	9.3	0.65	12	3.53	{0.36}	2.4	6.8	9.5
	25＊	9.3	0.65	15	4.41	{0.45}	2.9	6.8	9.5
	30＊	9.4	0.7	18	5.29	{0.54}	2.7	9.1	12
	35＊			21	6.17	{0.63}	3.2
	40＊			24	7.06	{0.72}	3.6
C－VUR 10 －	20＊	11.4	0.7	12	3.53	{0.36}	3.3	5.6	7
	25＊	11.5	0.75	15	4.41	{0.45}	3.1	7.5	9
	30＊	11.6	0.8	18	5.29	{0.54}	2.7	10.4	12
	35＊			21	6.17	{0.63}	3.2
	40＊			24	7.06	{0.72}	3.6
C－VUR 12 －	25＊	13.6	0.8	15	4.41	{0.45}	3.6	7.2	8
C－VUR 16 －	35＊	18	1	21	6.17	{0.63}	4.7	9.5	8.5
C－VUR 16 －	40＊	18	1	24	7.06	{0.72}	5.3	9.5	8.5

[ ! ]本製品はRoHS非対応になります。ご注意ください。
[ ! ]*印は両端面無研削です。
●巻き数の求め方（参考値）：
総巻き数＝密着長÷線径(d)-1
有効巻き数＝総巻き数-2
※巻き数は参考値です。ロットによって多少のバラツキがあります。
[ ! ]密着長は参考値です。ロットによって多少のバラつきがあります。
また、密着長までたわませて使用すると、バネが変形したり、少ない使用回数で破損したりする可能性があります。
[ ! ]必ず許容たわみ量F max.（mm）以下でご使用ください。

■C－VUF：Fmax.(許容たわみ量)＝L×45%
[ ! ]内径基準タイプは内径を優先的に確保しているため、外径は参考値になります。

型式		外径D₁ （参考値）	線径 d	F max.	N{kgf} max.		ピッチ（参考値）	密着長（参考値）	総巻数（参考値）
TypeD－L		外径D₁ （参考値）	線径 d	F max.	N{kgf} max.		ピッチ（参考値）	密着長（参考値）	総巻数（参考値）
C－VUF 5－	15＊	6	0.5	6.8	3.33	{0.34}	2.3	4.3	7.5
C－VUF 6－	15	7.2	0.6	6.8	3.33	{0.34}	1.9	6	9
C－VUF 6－	25	7.2	0.6	11.3	5.49	{0.56}	3.1	6	9
C－VUF 8－	20	9.4	0.7	9	4.41	{0.45}	3.1	6	7.5
C－VUF 10－	40	11.8	0.9	18	8.82	{0.90}	4.4	9.9	10

kgf（荷重）＝N/mm（ばね定数）×0.101972×F（タワミ）
{kgf}=N×0.101972

外径	外径基準タイプ
D	C-UV	C-UY	C-UR	C-UF	C-UL	C-UTT	C-UM	C-UH	C-UBB
2		0.05	0.2	0.3	0.5
2		｛0.005｝	｛0.02｝	｛0.03｝	｛0.05｝
3	0.05 ｛0.005｝	0.098 ｛0.01｝	0.29 ｛0.03｝	0.49 ｛0.05｝	0.98 ｛0.1｝	1.5
4						｛0.15｝	2	2.9	4.9
5						2 ｛0.2｝	｛0.2｝	｛0.3｝	｛0.5｝
6							2.9 ｛0.3｝	5.9 ｛0.6｝	9.8 ｛1.0｝
8
10		0.2
12		｛0.02｝
13						2	2.9	9.8	19.6
13						｛0.2｝	｛0.3｝	｛1.0｝	｛2.0｝
14
16				0.49 ｛0.05｝		2 ｛0.2｝			19.6
16				0.49 ｛0.05｝		2 ｛0.2｝			｛2.0｝
20				0.98	2.9				29.4
20				｛0.1｝	｛0.3｝				｛3.0｝
Fmax.	F＝	F＝	F＝	F＝	F＝	F＝	F＝	F＝	F＝
Fmax.	L×70％	L×75％	L×60％	L×45％	L×40％	L×40％	L×35％	L×30％	L×25％

内径	内径基準タイプ
D	C-VUR	C-VUF	C-VUL	C-VUM
5	0.29 ｛0.03｝	0.49 ｛0.05｝	0.98 ｛0.10｝	2.94 ｛0.30｝
6
8
10
12
16				2.94 ｛0.30｝
16				2.94 ｛0.30｝
Fmax.	F=	F=	F=	F=
Fmax.	L×60%	L×45%	L×40%	L×35%

使用例

穴基準でワークの位置決めを行う機構。
テーパピンでそれぞれのワーク穴公差による偏差を解消し、位置決め時のガタを軽減できます。

注意事項

使用上の注意
使用温度
ステンレス鋼製……-10～100℃
*上記温度範囲を超えて使用された場合、条件にもよりますが、荷重値は減衰します。
ステンレス鋼ばねですが磁性がございます。ご注意ください。

型番リスト

表示件数

型番

自由長 L

(mm)

外径 D(またはD1)

(φ)

線径

(φ)

許容荷重（範囲指定）

(N)

最大荷重

(N)

ばね定数

(N/mm)

密着長

(mm)

端面状態

最大荷重時高さ（自由長-許容たわみ）

(mm)

内径 D

(φ)

総巻数 Nt※参考値

許容たわみ量

(mm)

最小発注数量

15	6	0.5	1.51～4.50	3.33	0.49	4.3	研削なし	8.2	5	7.6	6.8	10個
15	7.2	0.6	1.51～4.50	3.33	0.49	6	研削あり	8.2	6	9	6.8	10個
25	7.2	0.6	4.51～8.50	5.49	0.49	6	研削あり	13.7	6	9	11.3	10個
20	9.4	0.7	1.51～4.50	4.41	0.49	6	研削あり	11	8	7.6	9	10個
40	11.8	0.9	8.51～16.00	8.82	0.49	9.9	研削あり	22	10	10	18	10個
15	5.9	0.45	1.51～4.50	2.65	0.29	5	研削なし	6	5	10.1	9	10個
20	5.9	0.45	1.51～4.50	3.53	0.29	5	研削なし	8	5	10.1	12	10個
25	6	0.5	1.51～4.50	4.41	0.29	7.5	研削なし	10	5	14	15	10個
30	6	0.5	4.51～8.50	5.29	0.29	7.5	研削なし	12	5	14	18	10個
15	7	0.5	1.51～4.50	2.65	0.29	5	研削なし	6	6	9	9	10個
20	7.1	0.55	1.51～4.50	3.53	0.29	6.6	研削なし	8	6	12.1	12	10個
25	7.1	0.55	1.51～4.50	4.41	0.29	6.6	研削なし	10	6	12.1	15	10個
30	7.1	0.55	4.51～8.50	5.29	0.29	6.6	研削なし	12	6	12.1	18	10個
35	7.2	0.6	4.51～8.50	6.17	0.29	9	研削なし	14	6	16	21	10個
40	7.2	0.6	4.51～8.50	7.06	0.29	9	研削なし	16	6	16	24	10個
20	9.3	0.65	1.51～4.50	3.53	0.29	6.8	研削なし	8	8	10.5	12	10個
25	9.3	0.65	1.51～4.50	4.41	0.29	6.8	研削なし	10	8	10.5	15	10個
30	9.4	0.7	4.51～8.50	5.29	0.29	9.1	研削なし	12	8	13	18	10個
35	9.4	0.7	4.51～8.50	6.17	0.29	9.1	研削なし	14	8	13	21	10個
40	9.4	0.7	4.51～8.50	7.06	0.29	9.1	研削なし	16	8	13	24	10個
30	11.6	0.8	4.51～8.50	5.29	0.29	10.4	研削なし	12	10	12	18	10個
35	11.6	0.8	4.51～8.50	6.17	0.29	10.4	研削なし	14	10	12	21	10個
40	11.6	0.8	4.51～8.50	7.06	0.29	10.4	研削なし	16	10	12	24	10個
25	13.6	0.8	1.51～4.50	4.41	0.29	7.2	研削なし	10	12	8	15	10個
35	18	1	4.51～8.50	6.17	0.29	9.5	研削なし	14	16	8.5	21	10個
40	18	1	4.51～8.50	7.06	0.29	9.5	研削なし	16	16	8.5	24	10個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

90円 ( 99円 )	在庫品1日目当日出荷可能	VUF5-15
95円 ( 105円 )	在庫品1日目当日出荷可能	VUF6-15
95円 ( 105円 )	在庫品1日目当日出荷可能	VUF6-25
95円 ( 105円 )	在庫品1日目当日出荷可能	VUF8-20
130円 ( 143円 )	在庫品1日目当日出荷可能	VUF10-40
85円 ( 94円 )	在庫品1日目当日出荷可能	VUR5-15
85円 ( 94円 )	在庫品1日目当日出荷可能	VUR5-20
85円 ( 94円 )	在庫品1日目当日出荷可能	VUR5-25
85円 ( 94円 )	在庫品1日目当日出荷可能	VUR5-30
90円 ( 99円 )	在庫品1日目当日出荷可能	VUR6-15
90円 ( 99円 )	在庫品1日目当日出荷可能	VUR6-20
90円 ( 99円 )	在庫品1日目当日出荷可能	VUR6-25
90円 ( 99円 )	在庫品1日目当日出荷可能	VUR6-30
115円 ( 127円 )	在庫品1日目当日出荷可能	VUR6-35
115円 ( 127円 )	在庫品1日目当日出荷可能	VUR6-40
90円 ( 99円 )	在庫品1日目当日出荷可能	VUR8-20
90円 ( 99円 )	在庫品1日目当日出荷可能	VUR8-25
90円 ( 99円 )	在庫品1日目当日出荷可能	VUR8-30
120円 ( 132円 )	在庫品1日目当日出荷可能	VUR8-35
120円 ( 132円 )	在庫品1日目当日出荷可能	VUR8-40
130円 ( 143円 )	在庫品1日目当日出荷可能	VUR10-30
130円 ( 143円 )	在庫品1日目当日出荷可能	VUR10-35
130円 ( 143円 )	在庫品1日目当日出荷可能	VUR10-40
130円 ( 143円 )	在庫品1日目当日出荷可能	VUR12-25
150円 ( 165円 )	在庫品1日目当日出荷可能	VUR16-35
150円 ( 165円 )	在庫品1日目当日出荷可能	VUR16-40

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

【販売終了情報】在庫限りで販売終了予定の商品です。代替品は本商品と同規格のRoHS10対応品です。
推奨代替品はこちら！
本製品はRoHS非対応になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
ステンレス鋼ばねですが磁性がございます。ご注意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

ミスミ
丸線コイルスプリング　外径基準ステンレスタイプ UY・UV・UR・UF
許容最大たわみ：75・60・40％のステンレス製外径基準タイプの商品です。
ミスミ
丸線コイルスプリング　内径基準タイプ
同一径に対してばね定数が一定となるように規格を標準化した内径基準タイプの商品です。
ミスミ
丸線コイルスプリング　外径基準ステンレスタイプ UL・UTT
許容最大たわみ：40％のステンレス製外径基準タイプの商品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
