【エコノミーシリーズ】圧縮バネ外径基準ステンレスタイプ極軽荷重タイプ (RoHS非対応)

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 50円～130円

税込単価: 55円～143円

今見ている商品の標準品

クオリティー品

ミスミ

丸線コイルスプリング　外径基準ステンレスタイプ UY・UV・UR・UF

4.7

通常価格(税別)： 150円 (税込価格：165円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応圧縮ばね外径基準ステンレス極軽荷重タイプ

通常価格(税別)： 50円 (税込価格：55円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

特性・用途
該当なし
種類
丸線
材質
SUS304-WPB

ご注意

【販売終了情報】在庫限りで販売終了予定の商品です。代替品は本商品と同規格のRoHS10対応品です。
推奨代替品はこちら！
本製品はRoHS非対応になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
ステンレス鋼ばねですが磁性がございます。ご注意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が116型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

商品概要

【特徴】
♢当社類似品から大幅なコストダウンを実現したエコノミーシリーズ丸線コイルスプリングです。
♢外径基準タイプのばねになります。外径公差優先で製造されているため、ご注意ください。
♢ステンレス鋼ばねですが磁性がございます。ご注意ください。

■当社類似品とエコノミーシリーズの比較

項目	当社類似品	エコノミーシリーズ
寿命	100万回	70万回
材質	SUS304-WPB	SUS304-WPB
RoHS10	対応	非対応

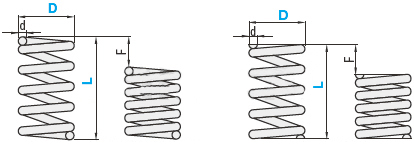

外形図

クローズエンド（＊両端面無研削）

クローズエンド（両端面研削）

[ ! ]本製品はRoHS非対応になります。ご注意ください。

外径Ｄ	φ10以下	0 -0.5mm	自由長L	±1.5mm
	φ12以上	0 -0.8mm	ばね定数	±10%

[ M ]材質 SUS304-WPB

規格表

■C－UV：Fmax.（許容たわみ量）＝L×70％
[ ! ]外径基準タイプは外径を優先的に確保しているため、内径は参考値になります。

型式		d	内径D-2d （参考値）	密着長（参考値）	F max.	N {kgf} max.		Fa％	総巻数（参考値）	有効巻数（参考値）
TYPE D－L		d	内径D-2d （参考値）	密着長（参考値）	F max.	N {kgf} max.		Fa％	総巻数（参考値）	有効巻数（参考値）
C－UV 3－	5＊	0.15	2.70	1.1	4	0.18	{0.018}	70	6.0	4.0
	10＊	0.18	2.64	2.5	7	0.35	{0.036}		12.8	10.8
	15＊	0.18	2.64	2.5	11	0.53	{0.054}		12.8	10.8
C－UV 4－	5＊	0.18	3.64	1.2	4	0.18	{0.018}		5.6	3.6
	10＊	0.20	3.60	1.7	7	0.35	{0.036}		7.5	5.5
	15＊	0.23	3.54	3.0	11	0.53	{0.054}		12.0	10.0
	20＊	0.23	3.54	3.0	14	0.70	{0.071}		12.0	10.0
C－UV 5－	10＊	0.23	4.54	1.8	7	0.35	{0.036}		6.8	4.8
	15＊	0.26	4.48	2.9	11	0.53	{0.054}		10.1	8.1
	20＊	0.29	4.42	4.5	14	0.70	{0.071}		14.5	12.5
C－UV 6－	10＊	0.26	5.48	2.0	7	0.35	{0.036}		6.6	4.6
	15＊	0.30	5.40	3.3	11	0.53	{0.054}		10.0	8.0
C－UV 8－	10＊	0.30	7.40	1.9	7	0.35	{0.036}		5.3	3.3
	15＊	0.35	7.30	3.2	11	0.53	{0.054}		8.1	6.1
	20＊	0.35	7.30	3.2	14	0.70	{0.071}		8.1	6.1
	25＊	0.40	7.20	5.6	18	0.88	{0.089}		13.0	11.0
	40＊	0.45	7.10	9.3	28	1.40	{0.143}		19.6	17.6

[ ! ]本製品はRoHS非対応になります。ご注意ください。
[ ! ]*印は両端面無研削です。
●巻き数の求め方（参考値）：
総巻き数＝密着長÷線径(d)-1
有効巻き数＝総巻き数-2
※巻き数は参考値です。ロットによって多少のバラツキがあります。
[ ! ]密着長は参考値です。ロットによって多少のバラつきがあります。
また、密着長までたわませて使用すると、バネが変形したり、少ない使用回数で破損したりする可能性があります。
[ ! ]必ず許容たわみ量F max.（mm）以下でご使用ください。

■C-UY：Fmax（許容たわみ量）＝L×Fa％
[ ! ]外径基準タイプは外径を優先的に確保しているため、内径は参考値になります。

型式		d	内径D-2d （参考値）	密着長（参考値）	F max.	N {kgf} max.		Fa％	総巻数（参考値）	有効巻数（参考値）
TYPE D－L		d	内径D-2d （参考値）	密着長（参考値）	F max.	N {kgf} max.		Fa％	総巻数（参考値）	有効巻数（参考値）
C-UY 2－	5＊	0.13	1.74	1.50	3.00	0.150	{0.015 }	60	11.0	9.0
	10＊	0.13	1.74	1.50	6.00	0.290	{0.03 }		10.5	8.5
	15＊	0.15	1.70	2.70	9.00	0.440	{0.045 }		17.0	15.0
C-UY 3－	10＊	0.20	2.60	2.00	7.50	0.740	{0.075 }	75	9.0	7.0
	15＊	0.23	2.54	3.45	11.25	1.100	{0.1125}		14.0	12.0
C-UY 4－	5＊	0.20	3.60	1.05	3.75	0.370	{0.0375}		4.2	2.2
	10＊	0.23	3.54	1.84	7.50	0.740	{0.075 }		7.0	5.0
	15＊	0.26	3.48	2.86	11.25	1.100	{0.1125}		10.0	8.0
	20＊	0.29	3.42	4.64	15.00	1.470	{0.15 }		15.0	13.0
	25＊	0.30	3.40	5.40	18.75	1.840	{0.1875}		17.0	15.0
	30＊	0.30	3.40	5.40	22.50	2.260	{0.23 }		17.0	15.0
C-UY 5－	10＊	0.26	4.48	1.82	7.50	0.740	{0.075 }		6.0	4.0
	15＊	0.30	4.40	3.15	11.25	1.100	{0.1125}		9.5	7.5
	20＊	0.30	4.40	3.15	15.00	1.470	{0.15 }		9.5	7.5
	25＊	0.32	4.36	4.16	18.75	1.840	{0.1875}		12.0	10.0
C-UY 6－	5＊	0.26	5.48	1.24	3.50	0.340	{0.035 }	70	3.7	1.7
	10＊	0.30	5.40	2.10	7.50	0.740	{0.075 }	75	6.0	4.0
	15＊	0.32	5.36	2.64	11.25	1.100	{0.1125}		7.2	5.2
	20＊	0.35	5.30	3.85	15.00	1.470	{0.15 }		10.0	8.0
	25＊	0.38	5.24	5.32	18.75	1.840	{0.1875}		13.0	11.0
	30＊	0.40	5.20	6.80	22.50	2.210	{0.225 }		16.0	14.0
C-UY 8－	10＊	0.35	7.30	2.19	7.50	0.740	{0.075 }		5.2	3.2
	15＊	0.40	7.20	3.40	11.25	1.100	{0.1125}		7.5	5.5
	20＊	0.40	7.20	3.40	15.00	1.470	{0.15 }		7.5	5.5
	25＊	0.45	7.10	5.40	18.75	1.840	{0.1875}		11.0	9.0
	30＊	0.45	7.10	5.40	22.50	2.210	{0.225 }		11.0	9.0
C-UY 10－	15＊	0.50	9.00	3.25	11.25	2.210	{0.225 }		5.5	3.5
	20＊	0.55	8.90	4.40	15.00	2.940	{0.3 }		7.0	5.0
	25＊	0.55	8.90	4.40	18.75	3.680	{0.375 }		7.0	5.0
	30＊	0.60	8.80	6.15	22.50	4.410	{0.45 }		9.2	7.2
	35＊	0.60	8.80	6.30	26.25	5.100	{0.52 }		9.5	7.5
C-UY 12－	15＊	0.55	10.90	3.30	11.25	2.206	{0.225 }		5.0	3.0

■C-UR：Fmax.（許容たわみ量）＝L×Fa％
[ ! ]外径基準タイプは外径を優先的に確保しているため、内径は参考値になります。

型式		d	内径D-2d （参考値）	密着長（参考値）	F max.	N {kgf} max.		Fa％	総巻数（参考値）	有効巻数（参考値）
TYPE D－L		d	内径D-2d （参考値）	密着長（参考値）	F max.	N {kgf} max.		Fa％	総巻数（参考値）	有効巻数（参考値）
C-UR 2－	5＊	0.18	1.64	2.00	2.5	0.49	{0.05}	50	10	8
	10＊	0.18	1.64	2.00	5.0	0.98	{0.1 }		10	8
	15＊	0.23	1.54	6.00	7.5	1.50	{0.15}		25	23
C-UR 3－	5＊	0.23	2.54	1.60	3.0	0.90	{0.09}	60	5	3
	10＊	0.25	2.50	2.10	6.0	1.80	{0.18}		7	5
	15＊	0.30	2.40	4.50	9.0	2.60	{0.27}		14	12
	20＊	0.30	2.40	4.50	12.0	3.50	{0.36}		14	12
	25＊	0.32	2.36	6.40	15.0	4.40	{0.45}		19	17
C-UR 4－	5＊	0.26	3.48	1.40	3.0	0.90	{0.09}		4	2
	10＊	0.29	3.42	2.00	6.0	1.80	{0.18}		5	3
	15＊	0.32	3.36	3.00	9.0	2.60	{0.27}		8	6
	20＊	0.38	3.24	6.10	12.0	3.50	{0.36}		15	13
	25＊	0.38	3.24	6.10	15.0	4.40	{0.45}		15	13
	30＊	0.40	3.20	8.00	18.0	5.30	{0.54}		19	17
C-UR 5－	10＊	0.35	4.30	2.71	6.0	1.80	{0.18}		6	4
	15＊	0.38	4.24	3.61	9.0	2.60	{0.27}		8	6
	20＊	0.38	4.24	3.61	12.0	3.50	{0.36}		8	6
	25＊	0.45	4.10	7.43	15.0	4.40	{0.45}		15	13
	30＊	0.45	4.10	7.43	18.0	5.30	{0.54}		15	13
	35＊	0.50	4.00	12.25	21.0	6.20	{0.63}		23	21
C-UR 6－	5＊	0.32	5.36	1.50	3.0	0.90	{0.09}		3	1
	10＊	0.40	5.20	3.00	6.0	1.80	{0.18}		6	4
	15＊	0.40	5.20	3.00	9.0	2.60	{0.27}		6	4
	20＊	0.50	5.00	7.00	12.0	3.50	{0.36}		13	11
	25＊	0.50	5.00	7.00	15.0	4.40	{0.45}		13	11
	30＊	0.50	5.00	7.00	18.0	5.30	{0.54}		13	11
C-UR 8－	10＊	0.45	7.10	2.60	6.0	1.80	{0.18}		4	2
	15＊	0.50	7.00	3.60	9.0	2.60	{0.27}		6	4
	20＊	0.50	7.00	3.60	12.0	3.50	{0.36}		6	4
	25＊	0.55	6.90	5.90	15.0	4.40	{0.45}		9	7
	30＊	0.65	6.70	10.40	18.0	5.30	{0.54}		15	13
	35＊	0.65	6.70	10.40	21.0	6.20	{0.63}		15	13
C-UR 10－	10＊	0.55	8.90	3.30	6.0	1.80	{0.18}		5	3
	15＊	0.60	8.80	4.20	9.0	2.60	{0.27}		6	4
	20＊	0.65	8.70	6.20	12.0	3.50	{0.36}		8	6
	25＊	0.65	8.70	6.20	15.0	4.40	{0.45}		8	6
	30＊	0.70	8.60	8.40	18.0	5.30	{0.54}		11	9

■C-UF：Fmax.（許容たわみ量）＝L×45％
[ ! ]外径基準タイプは外径を優先的に確保しているため、内径は参考値になります。

型式		d	内径D-2d （参考値）	密着長（参考値）	F max.	N {kgf} max.		Fa％	総巻数（参考値）	有効巻数（参考値）
TYPE D－L		d	内径D-2d （参考値）	密着長（参考値）	F max.	N {kgf} max.		Fa％	総巻数（参考値）	有効巻数（参考値）
C-UF 2－	5＊	0.20	1.60	2.35	2.25	0.7	{0.068}	45	10	8
	10＊	0.20	1.60	2.35	4.50	1.3	{0.14 }		10	8
C-UF 3－	5＊	0.26	2.48	1.80	2.25	1.1	{0.11 }		5	3
	10＊	0.32	2.36	4.50	4.50	2.2	{0.22 }		13	11
	15＊	0.32	2.36	4.50	6.70	3.2	{0.33 }		13	11
	20＊	0.35	2.30	6.30	9.00	4.4	{0.45 }		17	15
	25＊	0.35	2.30	6.30	11.20	5.5	{0.56 }		17	15
C-UF 4－	5＊	0.32	3.36	2.00	2.25	1.1	{0.11 }		5	3
	10＊	0.35	3.30	3.00	4.50	2.2	{0.22 }		7	5
	15＊	0.40	3.20	5.20	6.70	3.2	{0.33 }		12	10
	20＊	0.40	3.20	5.20	9.00	4.4	{0.45 }		12	10
	25＊	0.45	3.10	9.50	11.20	5.5	{0.56 }		20	18
	30＊	0.45	3.10	9.50	13.50	6.6	{0.67 }		20	18
C-UF 5－	10＊	0.40	4.20	3.20	4.50	2.2	{0.23 }		7	5
	15＊	0.40	4.20	3.20	6.75	3.3	{0.34 }		7	5
	20＊	0.45	4.10	4.95	9.00	4.4	{0.45 }		10	8
	25＊	0.45	4.10	4.95	11.25	5.5	{0.56 }		10	8
	30＊	0.50	4.00	7.75	13.50	6.7	{0.68 }		14	12
	35＊	0.50	4.00	7.75	15.75	7.7	{0.79 }		14	12
C-UF 6－	10＊	0.50	5.00	5.00	4.50	2.2	{0.22 }		9	7
	15＊	0.55	4.90	7.70	6.70	3.2	{0.33 }		13	11
	20＊	0.55	4.90	7.70	9.00	4.4	{0.45 }		13	11
	25	0.60	4.80	10.80	11.20	5.5	{0.56 }		17	15
	30	0.65	4.70	15.60	13.50	6.6	{0.67 }		23	21
C-UF 8－	10	0.60	6.80	5.40	4.50	2.2	{0.22 }		8	6
	15	0.65	6.70	7.20	6.70	3.2	{0.33 }		10	8
	20	0.70	6.60	10.50	9.00	4.4	{0.45 }		14	12
	25	0.70	6.60	10.50	11.20	5.5	{0.56 }		14	12
	30	0.75	6.50	13.50	13.50	6.6	{0.67 }		17	15
	35	0.75	6.50	13.50	15.70	7.6	{0.78 }		17	15
C-UF 10－	15	0.65	8.70	4.60	6.70	3.2	{0.33 }		6	4
	20	0.80	8.40	9.60	9.00	4.4	{0.45 }		11	9
	25	0.80	8.40	9.60	11.20	5.5	{0.56 }		11	9
	30	0.85	8.30	12.80	13.50	6.6	{0.67 }		14	12
C-UF 12－	20	0.80	10.40	6.80	9.00	4.4	{0.45 }		7	5
C-UF 16－	35	1.10	13.80	12.10	15.70	7.6	{0.78 }		10	8
C-UF 20－	25	1.30	17.40	9.10	11.30	11.1	{1.13 }		6	4

kgf（荷重）＝N/mm（ばね定数）×0.101972×F（タワミ）
{kgf}=N×0.101972
[ ! ]本製品はRoHS非対応になります。ご注意ください。
[ ! ]*印は両端面無研削です。
●巻き数の求め方（参考値）：
総巻き数＝密着長÷線径(d)-1
有効巻き数＝総巻き数-2
※巻き数は参考値です。ロットによって多少のバラツキがあります。
[ ! ]密着長は参考値です。ロットによって多少のバラつきがあります。
また、密着長までたわませて使用すると、バネが変形したり、少ない使用回数で破損したりする可能性があります。
[ ! ]必ず許容たわみ量F max.（mm）以下でご使用ください。

■ばね定数 N/mm｛kgf/mm｝

外径	外径基準タイプ
D	C-UV	C-UY	C-UR	C-UF	C-UL	C-UTT	C-UM	C-UH	C-UBB
2		0.05	0.2	0.3	0.5
2		｛0.005｝	｛0.02｝	｛0.03｝	｛0.05｝
3	0.05 ｛0.005｝	0.098 ｛0.01｝	0.29 ｛0.03｝	0.49 ｛0.05｝	0.98 ｛0.1｝	1.5
4						｛0.15｝	2	2.9	4.9
5						2 ｛0.2｝	｛0.2｝	｛0.3｝	｛0.5｝
6							2.9 ｛0.3｝	5.9 ｛0.6｝	9.8 ｛1.0｝
8
10		0.2
12		｛0.02｝
13						2	2.9	9.8	19.6
13						｛0.2｝	｛0.3｝	｛1.0｝	｛2.0｝
14
16				0.49 ｛0.05｝		2 ｛0.2｝			19.6
16				0.49 ｛0.05｝		2 ｛0.2｝			｛2.0｝
20				0.98	2.9				29.4
20				｛0.1｝	｛0.3｝				｛3.0｝
Fmax.	F＝	F＝	F＝	F＝	F＝	F＝	F＝	F＝	F＝
Fmax.	L×70％	L×75％	L×60％	L×45％	L×40％	L×40％	L×35％	L×30％	L×25％

内径	内径基準タイプ
D	C-VUR	C-VUF	C-VUL	C-VUM
5	0.29 ｛0.03｝	0.49 ｛0.05｝	0.98 ｛0.10｝	2.94 ｛0.30｝
6
8
10
12
16				2.94 ｛0.30｝
16				2.94 ｛0.30｝
Fmax.	F= L×60%	F= L×45%	F= L×40%	F= L×35%

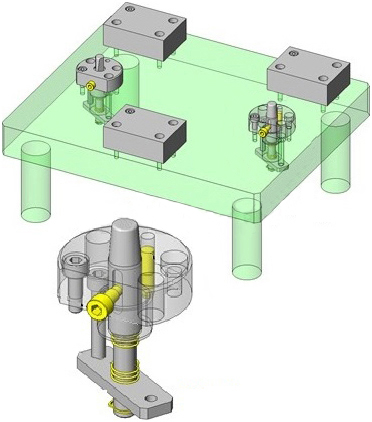

使用例

穴基準でワークの位置決めを行う機構。
テーパピンでそれぞれのワーク穴公差による偏差を解消し、位置決め時のガタを軽減できます。

注意事項

使用上の注意
使用温度
ステンレス鋼製……-10～100℃
*上記温度範囲を超えて使用された場合、条件にもよりますが、荷重値は減衰します。
ステンレス鋼ばねですが磁性がございます。ご注意ください。

型番リスト

表示件数

型番

自由長 L

(mm)

外径 D(またはD1)

(φ)

線径

(φ)

許容荷重（範囲指定）

(N)

最大荷重

(N)

ばね定数

(N/mm)

密着長

(mm)

端面状態

最大荷重時高さ（自由長-許容たわみ）

(mm)

内径 D

(φ)

総巻数 Nt※参考値

許容たわみ量

(mm)

最小発注数量

5	2	0.2	～1.50	0.66	0.3	2.35	研削なし	2.75	1.6	10.8	2.25	10個
10	2	0.2	～1.50	1.3	0.3	2.35	研削なし	5.5	1.6	10.8	4.5	10個
5	3	0.26	～1.50	1.1	0.49	1.8	研削なし	2.75	2.48	5.9	2.25	10個
10	3	0.32	1.51～4.50	2.2	0.49	3.5	研削なし	5.5	2.36	9.9	4.5	10個
15	3	0.32	1.51～4.50	3.2	0.49	3.5	研削なし	8.3	2.36	9.9	6.7	10個
20	3	0.35	1.51～4.50	4.4	0.49	6.3	研削なし	11	2.3	17	9	10個
25	3	0.35	4.51～8.50	5.5	0.49	6.3	研削なし	13.8	2.3	17	11.2	10個
5	4	0.32	～1.50	1.1	0.49	2	研削なし	2.75	3.36	5.3	2.25	10個
10	4	0.35	1.51～4.50	2.2	0.49	3	研削なし	5.5	3.3	7.6	4.5	10個
15	4	0.4	1.51～4.50	3.2	0.49	5.2	研削なし	8.3	3.2	12	6.7	10個
20	4	0.4	1.51～4.50	4.4	0.49	5.2	研削なし	11	3.2	12	9	10個
25	4	0.45	4.51～8.50	5.5	0.49	9.5	研削なし	13.8	3.1	20.1	11.2	10個
30	4	0.45	4.51～8.50	6.6	0.49	9.5	研削なし	16.5	3.1	20.1	13.5	10個
10	5	0.4	1.51～4.50	2.2	0.49	3.2	研削なし	5.5	4.2	7	4.5	10個
15	5	0.4	1.51～4.50	3.3	0.49	3.2	研削なし	8.25	4.2	7	6.75	10個
20	5	0.45	1.51～4.50	4.4	0.49	4.95	研削なし	11	4.1	10	9	10個
25	5	0.45	4.51～8.50	5.5	0.49	4.95	研削なし	13.75	4.1	10	11.25	10個
30	5	0.5	4.51～8.50	6.7	0.49	7.75	研削なし	16.5	4	14.5	13.5	10個
35	5	0.5	4.51～8.50	7.7	0.49	7.75	研削なし	19.25	4	14.5	15.75	10個
10	6	0.5	1.51～4.50	2.2	0.49	5	研削なし	5.5	5	9	4.5	10個
15	6	0.55	1.51～4.50	3.2	0.49	7.7	研削なし	8.3	4.9	13	6.7	10個
20	6	0.55	1.51～4.50	4.4	0.49	7.7	研削なし	11	4.9	13	9	10個
25	6	0.6	4.51～8.50	5.5	0.49	10.8	研削あり	13.8	4.8	17	11.2	10個
30	6	0.65	4.51～8.50	6.6	0.49	15.6	研削あり	16.5	4.7	23	13.5	10個
10	8	0.6	1.51～4.50	2.2	0.49	5.4	研削あり	5.5	6.8	8	4.5	10個
15	8	0.65	1.51～4.50	3.2	0.49	7.2	研削あり	8.3	6.7	10.1	6.7	10個
20	8	0.7	1.51～4.50	4.4	0.49	10.5	研削あり	11	6.6	14	9	10個
25	8	0.7	4.51～8.50	5.5	0.49	10.5	研削あり	13.8	6.6	14	11.2	10個
30	8	0.75	4.51～8.50	6.6	0.49	13.5	研削あり	16.5	6.5	17	13.5	10個
35	8	0.75	4.51～8.50	7.6	0.49	13.5	研削あり	19.3	6.5	17	15.7	10個
15	10	0.65	1.51～4.50	3.2	0.49	4.6	研削あり	8.3	8.7	6.1	6.7	10個
20	10	0.8	1.51～4.50	4.4	0.49	9.6	研削あり	11	8.4	11	9	10個
25	10	0.8	4.51～8.50	5.5	0.49	9.6	研削あり	13.8	8.4	11	11.2	10個
30	10	0.85	4.51～8.50	6.6	0.49	12.8	研削あり	16.5	8.3	14.1	13.5	10個
35	16	1.1	4.51～8.50	7.6	0.49	12.1	研削あり	19.3	13.8	10	15.7	10個
25	20	1.3	8.51～16.00	11.1	0.98	9.1	研削あり	13.7	17.4	6	11.3	10個
5	2	0.18	～1.50	0.49	0.2	2	研削なし	2.5	1.64	10.1	2.5	10個
10	2	0.18	～1.50	0.98	0.2	2	研削なし	5	1.64	10.1	5	10個
15	2	0.23	～1.50	1.5	0.2	6	研削なし	7.5	1.54	25.1	7.5	10個
5	3	0.23	～1.50	0.9	0.29	1.6	研削なし	2	2.54	6	3	10個
10	3	0.25	1.51～4.50	1.8	0.29	2.1	研削なし	4	2.5	7.4	6	10個
15	3	0.3	1.51～4.50	2.6	0.29	4.5	研削なし	6	2.4	14	9	10個
20	3	0.3	1.51～4.50	3.5	0.29	4.5	研削なし	8	2.4	14	12	10個
25	3	0.32	1.51～4.50	4.4	0.29	6.4	研削なし	10	2.36	19	15	10個
5	4	0.26	～1.50	0.9	0.29	1.4	研削なし	2	3.48	4.4	3	10個
10	4	0.29	1.51～4.50	1.8	0.29	2	研削なし	4	3.42	5.9	6	10個
15	4	0.32	1.51～4.50	2.6	0.29	3	研削なし	6	3.36	8.4	9	10個
20	4	0.38	1.51～4.50	3.5	0.29	6.1	研削なし	8	3.24	15.1	12	10個
25	4	0.38	1.51～4.50	4.4	0.29	6.1	研削なし	10	3.24	15.1	15	10個
30	4	0.4	4.51～8.50	5.3	0.29	8	研削なし	12	3.2	19	18	10個
10	5	0.35	1.51～4.50	1.8	0.29	2.71	研削なし	4	4.3	6.7	6	10個
15	5	0.38	1.51～4.50	2.6	0.29	3.61	研削なし	6	4.24	8.5	9	10個
20	5	0.38	1.51～4.50	3.5	0.29	3.61	研削なし	8	4.24	8.5	12	10個
25	5	0.45	1.51～4.50	4.4	0.29	7.43	研削なし	10	4.1	15.5	15	10個
35	5	0.5	4.51～8.50	6.2	0.29	12.25	研削なし	14	4	23.5	21	10個
5	6	0.32	～1.50	0.9	0.29	1.5	研削なし	2	5.36	3.7	3	10個
10	6	0.4	1.51～4.50	1.8	0.29	3	研削なし	4	5.2	6.5	6	10個
15	6	0.4	1.51～4.50	2.6	0.29	3	研削なし	6	5.2	6.5	9	10個
20	6	0.5	1.51～4.50	3.5	0.29	7	研削なし	8	5	13	12	10個
25	6	0.5	1.51～4.50	4.4	0.29	7	研削なし	10	5	13	15	10個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

105円 ( 116円 )	在庫品1日目当日出荷可能	UF2-5
105円 ( 116円 )	在庫品1日目当日出荷可能	UF2-10
50円 ( 55円 )	在庫品1日目当日出荷可能	UF3-5
50円 ( 55円 )	在庫品1日目当日出荷可能	UF3-10
50円 ( 55円 )	在庫品1日目当日出荷可能	UF3-15
50円 ( 55円 )	在庫品1日目当日出荷可能	UF3-20
55円 ( 61円 )	在庫品1日目当日出荷可能	UF3-25
55円 ( 61円 )	在庫品1日目当日出荷可能	UF4-5
55円 ( 61円 )	在庫品1日目当日出荷可能	UF4-10
55円 ( 61円 )	在庫品1日目当日出荷可能	UF4-15
55円 ( 61円 )	在庫品1日目当日出荷可能	UF4-20
55円 ( 61円 )	在庫品1日目当日出荷可能	UF4-25
55円 ( 61円 )	在庫品1日目当日出荷可能	UF4-30
55円 ( 61円 )	在庫品1日目当日出荷可能	UF5-10
55円 ( 61円 )	在庫品1日目当日出荷可能	UF5-15
55円 ( 61円 )	在庫品1日目当日出荷可能	UF5-20
60円 ( 66円 )	在庫品1日目当日出荷可能	UF5-25
60円 ( 66円 )	在庫品1日目当日出荷可能	UF5-30
60円 ( 66円 )	在庫品1日目当日出荷可能	UF5-35
55円 ( 61円 )	在庫品1日目当日出荷可能	UF6-10
55円 ( 61円 )	在庫品1日目当日出荷可能	UF6-15
55円 ( 61円 )	在庫品1日目当日出荷可能	UF6-20
60円 ( 66円 )	在庫品1日目当日出荷可能	UF6-25
60円 ( 66円 )	在庫品1日目当日出荷可能	UF6-30
65円 ( 72円 )	在庫品1日目当日出荷可能	UF8-10
65円 ( 72円 )	在庫品1日目当日出荷可能	UF8-15
65円 ( 72円 )	在庫品1日目当日出荷可能	UF8-20
65円 ( 72円 )	在庫品1日目当日出荷可能	UF8-25
65円 ( 72円 )	在庫品1日目当日出荷可能	UF8-30
65円 ( 72円 )	在庫品1日目当日出荷可能	UF8-35
70円 ( 77円 )	在庫品1日目当日出荷可能	UF10-15
70円 ( 77円 )	在庫品1日目当日出荷可能	UF10-20
70円 ( 77円 )	在庫品1日目当日出荷可能	UF10-25
70円 ( 77円 )	在庫品1日目当日出荷可能	UF10-30
90円 ( 99円 )	在庫品1日目当日出荷可能	UF16-35
105円 ( 116円 )	在庫品1日目当日出荷可能	UF20-25
95円 ( 105円 )	在庫品1日目当日出荷可能	UR2-5
75円 ( 83円 )	在庫品1日目当日出荷可能	UR2-10
75円 ( 83円 )	在庫品1日目当日出荷可能	UR2-15
50円 ( 55円 )	在庫品1日目当日出荷可能	UR3-5
50円 ( 55円 )	在庫品1日目当日出荷可能	UR3-10
50円 ( 55円 )	在庫品1日目当日出荷可能	UR3-15
50円 ( 55円 )	在庫品1日目当日出荷可能	UR3-20
55円 ( 61円 )	在庫品1日目当日出荷可能	UR3-25
55円 ( 61円 )	在庫品1日目当日出荷可能	UR4-5
55円 ( 61円 )	在庫品1日目当日出荷可能	UR4-10
55円 ( 61円 )	在庫品1日目当日出荷可能	UR4-15
55円 ( 61円 )	在庫品1日目当日出荷可能	UR4-20
55円 ( 61円 )	在庫品1日目当日出荷可能	UR4-25
55円 ( 61円 )	在庫品1日目当日出荷可能	UR4-30
55円 ( 61円 )	在庫品1日目当日出荷可能	UR5-10
55円 ( 61円 )	在庫品1日目当日出荷可能	UR5-15
55円 ( 61円 )	在庫品1日目当日出荷可能	UR5-20
60円 ( 66円 )	在庫品1日目当日出荷可能	UR5-25
60円 ( 66円 )	在庫品1日目当日出荷可能	UR5-35
55円 ( 61円 )	在庫品1日目当日出荷可能	UR6-5
55円 ( 61円 )	在庫品1日目当日出荷可能	UR6-10
55円 ( 61円 )	在庫品1日目当日出荷可能	UR6-15
55円 ( 61円 )	在庫品1日目当日出荷可能	UR6-20
60円 ( 66円 )	在庫品1日目当日出荷可能	UR6-25

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

【販売終了情報】在庫限りで販売終了予定の商品です。代替品は本商品と同規格のRoHS10対応品です。
推奨代替品はこちら！
本製品はRoHS非対応になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
ステンレス鋼ばねですが磁性がございます。ご注意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

ミスミ
丸線コイルスプリング　外径基準ステンレスタイプ UY・UV・UR・UF
許容最大たわみ：75・60・40％のステンレス製外径基準タイプの商品です。
ミスミ
丸線コイルスプリング　内径基準タイプ
同一径に対してばね定数が一定となるように規格を標準化した内径基準タイプの商品です。
ミスミ
丸線コイルスプリング　外径基準ステンレスタイプ UL・UTT
許容最大たわみ：40％のステンレス製外径基準タイプの商品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【エコノミーシリーズ】圧縮バネ外径基準ステンレスタイプ極軽荷重タイプ (RoHS非対応)のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

治具部品

満足度：5.02023/06/09

治具部品に使用。安価で品質も良い。ただ例によって似たような品番が多くあり設計時に困る。

0人が参考にしています。

治具用として

満足度：4.02023/04/27

治具用として購入。10個からの縛りはありますが、多量に使う場合には安価に購入可能です。

0人が参考にしています。

スライドシャフトの押さえ

満足度：5.02023/02/28

安価で大量に購入できるので良いと思います。精度、強度は問題なく使用できています。次回からもこちらから購入しようと考え...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】圧縮バネ外径基準ステンレスタイプ極軽荷重タイプ (RoHS非対応)	【エコノミーシリーズ】圧縮バネ外径基準ステンレスタイプ軽荷重タイプ(RoHS非対応)	【クリーン洗浄品】-エコノミーシリーズ-圧縮バネ外径基準ステンレスタイプ極軽荷重タイプ	【エコノミーシリーズ】圧縮バネ外径基準ステンレスタイプ極重荷重タイプ (RoHS非対応)	【エコノミーシリーズ】 RoHS対応圧縮ばね外径基準ステンレス極軽荷重タイプ	【クリーン洗浄品】-エコノミーシリーズ-圧縮バネ外径基準ステンレスタイプ軽荷重タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	50円-	55円 -	-	105円 -	50円 -	-
通常出荷日	在庫品1日目	在庫品1日目	3日目	在庫品1日目	在庫品1日目	3日目
特性・用途	該当なし	該当なし	クリーン洗浄	該当なし	該当なし	クリーン洗浄
種類	丸線	丸線	丸線	丸線	丸線	丸線
材質	SUS304-WPB	SUS304-WPB	SUS304-WPB	SUS304-WPB	SUS304-WPB	SUS304-WPB

圧縮ばねカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

【エコノミーシリーズ・大口超割引】圧縮バネ外径基準ステンレスタイプ極軽荷重タイプ	【エコノミーシリーズ・大口超割引】圧縮バネ外径基準ステンレスタイプ軽荷重タイプ	【エコノミーシリーズ・大口超割引】圧縮バネ外径基準ステンレスタイプ重荷重タイプ

タイプ：E-GUF、E-GUR、E-GUV、E-GUY	タイプ：E-GUL、E-GUTT	タイプ：E-GUH、E-GUM
標準納期：1日目（在庫品）	標準納期：1日目（在庫品）	標準納期：1日目（在庫品）
単価：50円～	単価：50円～	単価：55円～

【エコノミーシリーズ・大口超割引】圧縮バネ外径基準ステンレスタイプ極重荷重タイプ	【エコノミーシリーズ・大口超割引】圧縮バネ内径基準ステンレスタイプ軽荷重タイプ	【エコノミーシリーズ・大口超割引】圧縮バネ内径基準ステンレスタイプ重荷重タイプ

タイプ：E-GUBB	タイプ：E-GVUF、E-GVUR	タイプ：E-GVUL、E-GVUM
標準納期：1日目（在庫品）	標準納期：1日目（在庫品）	標準納期：1日目（在庫品）
単価：105円～	単価：85円～	単価：95円～

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

タイプ

自由長 L(mm)

外径 D(またはD1)(φ)

線径(φ)

許容荷重（範囲指定）(N)

最大荷重(N)

ばね定数(N/mm)

密着長(mm)

端面状態

最大荷重時高さ（自由長-許容たわみ）(mm)

内径 D(φ)

総巻数 Nt※参考値

許容たわみ量(mm)

CAD

出荷日

【エコノミーシリーズ】 圧縮バネ 外径基準ステンレスタイプ 極軽荷重タイプ (RoHS非対応)

ご注意

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

圧縮ばねカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】圧縮バネ外径基準ステンレスタイプ極軽荷重タイプ (RoHS非対応)
