【エコノミーシリーズ】圧縮バネ外径基準ステンレスタイプ軽荷重タイプ(RoHS非対応)

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 55円～170円

税込単価: 61円～187円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】圧縮バネ外径基準ステンレスタイプ極軽荷重タイプ (RoHS非対応)

4.7

通常価格(税別)： 50円 (税込価格：55円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応圧縮ばね外径基準ステンレス軽荷重タイプ

通常価格(税別)： 55円 (税込価格：61円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS非対応
特性・用途
該当なし
種類
丸線
材質
SUS304-WPB

ご注意

【販売終了情報】在庫限りで販売終了予定の商品です。代替品は本商品と同規格のRoHS10対応品です。
推奨代替品はこちら！
本製品はRoHS非対応になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
ステンレス鋼ばねですが磁性がございます。ご注意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が83型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

商品概要

【特徴】
♢当社類似品から大幅なコストダウンを実現したエコノミーシリーズ丸線コイルスプリングです。
♢外径基準タイプのばねになります。外径公差優先で製造されているため、ご注意ください。
♢ステンレス鋼ばねですが磁性がございます。ご注意ください。

■当社類似品とエコノミーシリーズの比較

項目	当社類似品	エコノミーシリーズ
寿命	100万回	70万回
材質	SUS304-WPB	SUS304-WPB
RoHS10	対応	非対応

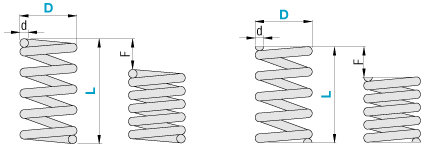

外形図

クローズエンド（＊両端面無研削）

クローズエンド（両端面研削）

[ ! ]本製品はRoHS非対応になります。ご注意ください。

外径Ｄ	φ10以下	自由長L	50以下	±1mm
	φ12以上		60以上	±2mm

[ M ]材質
材質SUS304-WPB ばね定数±10%

規格表

■C－UL：Fmax.(許容たわみ量)＝L×40％
[ ! ]外径基準タイプは外径を優先的に確保しているため、内径は参考値になります。

型式		d	内径D-2d （参考値）	密着長（参考値）	F max.	N{kgf} max.		Fa%	総巻数（参考値）	有効巻数（参考値）
Type D－L		d	内径D-2d （参考値）	密着長（参考値）	F max.	N{kgf} max.		Fa%	総巻数（参考値）	有効巻数（参考値）
C－UL 2－	5＊	0.2	1.6	1.65	2	0.98	{0.1}	40	7.2	5.2
	10＊	0.26	1.48	5.07	4	1.96	{0.2}		18.5	16.5
	15＊	0.26	1.48	5.07	6	2.94	{0.3}		18.5	16.5
C－UL 3－	5＊	0.3	2.4	2	2	2	{0.2}		5.6	3.6
	10＊	0.35	2.3	3.7	4	3.9	{0.4}		9.5	7.5
	15＊	0.4	2.2	6.6	6	5.9	{0.6}		15.5	13.5
	20＊	0.4	2.2	6.6	8	7.8	{0.8}		15.5	13.5
	25＊	0.45	2.1	11.7	10	9.8	{1 }		25	23
	30＊	0.45	2.1	11.7	12	11.8	{1.2}		25	23
C－UL 4－	5＊	0.35	3.3	2.1	2	2	{0.2}		5	3
	10＊	0.45	3.1	5.3	4	3.9	{0.4}		10.7	8.7
	15＊	0.45	3.1	5.3	6	5.9	{0.6}		10.7	8.7
	20＊	0.5	3	8	8	7.8	{0.8}		15	13
	25＊	0.5	3	8	10	9.8	{1 }		15	13
	30＊	0.55	2.9	12.7	12	11.8	{1.2}		22	20
	40	0.6	2.8	19.8	16	15.7	{1.6}		32	30
C－UL 5－	5＊	0.4	4.2	2.2	2	2	{0.2}		4.5	2.5
	10＊	0.5	4	4.75	4	3.9	{0.4}		8.5	6.5
	15＊	0.5	4	4.75	6	5.9	{0.6}		8.5	6.5
	20＊	0.55	3.9	6.88	8	7.8	{0.8}		11.5	9.5
	25＊	0.55	3.9	6.88	10	9.8	{1 }		11.5	9.5
	30	0.65	3.7	14.95	12	11.8	{1.2}		22	20
	40	0.65	3.7	14.95	16	15.7	{1.6}		22	20
C－UL 6－	5＊	0.45	5.1	2.3	2	2	{0.2}		4.1	2.1
	10＊	0.55	4.9	4.4	4	3.9	{0.4}		7	5
	15＊	0.55	4.9	4.4	6	5.9	{0.6}		7	5
	20	0.65	4.7	8.5	8	7.8	{0.8}		12	10
	25	0.65	4.7	8.5	10	9.8	{1 }		12	10
	30	0.7	4.6	12.6	12	11.8	{1.2}		17	15
	35	0.7	4.6	12.6	14	13.7	{1.4}		17	15
C－UL 8－	10	0.65	6.7	4.6	4	3.9	{0.4}		6	4
	15	0.75	6.5	8.3	6	5.9	{0.6}		10	8
	20	0.75	6.5	8.3	8	7.8	{0.8}		10	8
	25	0.75	6.5	8.3	10	9.8	{1 }		10	8
	30	0.8	6.4	10.4	12	11.8	{1.2}		12	10
	35	0.8	6.4	10.4	14	13.7	{1.4}		12	10
	40	0.8	6.4	10.4	16	15.7	{1.6}		12	10
C－UL 10－	10	0.75	8.5	4.7	4	3.9	{0.4}		5.2	3.2
	15	0.8	8.4	6.2	6	5.9	{0.6}		6.7	4.7
	20	0.8	8.4	6.2	8	7.8	{0.8}		6.7	4.7
	25	0.9	8.2	9.5	10	9.8	{1 }		9.5	7.5
	30	0.9	8.2	9.5	12	11.8	{1.2}		9.5	7.5
	35	0.9	8.2	9.5	14	13.7	{1.4}		9.5	7.5
C－UL 12－	25	1	10	10	10	9.8	{1.0}		9	7
C－UL 13－	20	1	11	8.25	8	7.8	{0.8}		7.2	5.2
C－UL 13－	30	1.1	10.8	12.1	12	11.8	{1.2}		10	8
C－UL 20－	30	1.7	16.6	12.8	12	35.3	{3.6}		6.5	4.5

[ ! ]本製品はRoHS非対応になります。ご注意ください。
[ ! ]*印は両端面無研削です。
●巻き数の求め方（参考値）：
総巻き数＝密着長÷線径(d)-1
有効巻き数＝総巻き数-2
※巻き数は参考値です。ロットによって多少のバラツキがあります。
[ ! ]密着長は参考値です。ロットによって多少のバラつきがあります。
また、密着長までたわませて使用すると、バネが変形したり、少ない使用回数で破損したりする可能性があります。
[ ! ]必ず許容たわみ量F max.（mm）以下でご使用ください。

■C－UTT：Fmax.(許容たわみ量)＝L×Fa％
[ ! ]外径基準タイプは外径を優先的に確保しているため、内径は参考値になります。

型式		d	内径D-2d （参考値）	密着長（参考値）	F max.	N{kgf} max.		Fa%	総巻数（参考値）	有効巻数（参考値）
Type D－L		d	内径D-2d （参考値）	密着長（参考値）	F max.	N{kgf} max.		Fa%	総巻数（参考値）	有効巻数（参考値）
C－UTT 3－	5＊	0.35	2.3	2.8	2	2.9	{0.3}	40	7	5
	10＊	0.4	2.2	4.8	4	5.9	{0.6}		11	9
	15＊	0.45	2.1	8.3	6	8.8	{0.9}		17.4	15.4
	20＊	0.45	2.1	8.3	6	8.8	{0.9}	30	17.4	15.4
C－UTT 4－	5＊	0.4	3.2	2.6	2	2.9	{0.3}	40	5.5	3.5
	10＊	0.45	3.1	3.9	4	5.9	{0.6}		7.6	5.6
	15＊	0.5	3	6	6	8.8	{0.9}		11	9
	20＊	0.55	2.9	9.4	8	11.8	{1.2}		16	14
	30	0.6	2.8	14.4	10	14.7	{1.5}	33	23	21
C－UTT 5－	5＊	0.45	4.1	2.6	2	2.9	{0.3}	40	4.7	2.7
	10＊	0.5	4	3.6	4	5.9	{0.6}		6.2	4.2
	15	0.6	3.8	7.5	6	8.8	{0.9}		11.5	9.5
	20	0.6	3.8	7.5	8	11.8	{1.2}		11.5	9.5
	25	0.65	3.7	10.7	10	14.7	{1.5}		15.4	13.4
	30	0.7	3.6	15.4	12	17.7	{1.8}		21	19
C－UTT 6－	5＊	0.5	5	2.4	2	3.9	{0.4}	40	3.8	1.8
	10	0.6	4.8	4.2	4	7.8	{0.8}		6	4
	15	0.7	4.6	7.4	6	11.8	{1.2}		9.5	7.5
	20	0.7	4.6	7.4	8	15.7	{1.6}		9.5	7.5
	25	0.8	4.4	13.6	10	19.6	{2.0}		16	14
	30	0.8	4.4	13.6	12	23.5	{2.4}		16	14
	35	0.85	4.3	17.5	14	27.5	{2.8}		19.5	17.5
C－UTT 8－	10	0.75	6.5	5.3	4	7.8	{0.8}	40	6	4
	15	0.75	6.5	5.3	6	11.8	{1.2}		6	4
	20	0.9	6.2	10.4	8	15.7	{1.6}		10.5	8.5
	25	0.9	6.2	10.4	10	19.6	{2.0}		10.5	8.5
	30	1	6	17	12	23.5	{2.4}		16	14
	35	1	6	17	14	27.5	{2.8}		16	14
	40	1	6	17	16	31.4	{3.2}		16	14
C－UTT 10－	10	0.85	8.3	5.1	4	7.8	{0.8}	40	5	3
	15	0.85	8.3	5.1	6	11.8	{1.2}		5	3
	20	1	8	9.5	8	15.7	{1.6}		8.5	6.5
	25	1	8	9.5	10	19.6	{2.0}		8.5	6.5
	30	1.1	7.8	14.3	12	23.5	{2.4}		12	10
	35	1.1	7.8	14.3	14	27.5	{2.8}		12	10
C－UTT 13－	15	1	11	5.75	6	11.8	{1.2}	40	4.7	2.7
	20	1.2	10.6	10.5	8	15.7	{1.6}		7.7	5.7
	25	1.2	10.6	10.5	10	19.6	{2.0}		7.7	5.7
	30	1.3	10.4	15	12	23.5	{2.4}		10.5	8.5
	35	1.3	10.4	15	14	27.5	{2.8}		10.5	8.5
	40	1.4	10.2	20.3	16	31.4	{3.2}		13.5	11.5
C－UTT 16－	15	1.2	13.6	7.2	6	11.8	{1.2}	40	5	3
C－UTT 16－	35	1.5	13	16.5	14	27.5	{2.8}	40	10	8

kgf（荷重）＝N/mm（ばね定数）×0.101972×F（タワミ）
{kgf}=N×0.101972

外径	外径基準タイプ
D	C-UV	C-UY	C-UR	C-UF	C-UL	C-UTT	C-UM	C-UH	C-UBB
2		0.05	0.2	0.3	0.5
2		｛0.005｝	｛0.02｝	｛0.03｝	｛0.05｝
3	0.05 ｛0.005｝	0.098 ｛0.01｝	0.29 ｛0.03｝	0.49 ｛0.05｝	0.98 ｛0.1｝	1.5
4						｛0.15｝	2	2.9	4.9
5						2 ｛0.2｝	｛0.2｝	｛0.3｝	｛0.5｝
6							2.9 ｛0.3｝	5.9 ｛0.6｝	9.8 ｛1.0｝
8
10		0.2
12		｛0.02｝
13						2	2.9	9.8	19.6
13						｛0.2｝	｛0.3｝	｛1.0｝	｛2.0｝
14
16				0.49 ｛0.05｝		2 ｛0.2｝			19.6
16				0.49 ｛0.05｝		2 ｛0.2｝			｛2.0｝
20				0.98	2.9				29.4
20				｛0.1｝	｛0.3｝				｛3.0｝
Fmax.	F＝	F＝	F＝	F＝	F＝	F＝	F＝	F＝	F＝
Fmax.	L×70％	L×75％	L×60％	L×45％	L×40％	L×40％	L×35％	L×30％	L×25％

内径	内径基準タイプ
D	C-VUR	C-VUF	C-VUL	C-VUM
5	0.29 ｛0.03｝	0.49 ｛0.05｝	0.98 ｛0.10｝	2.94 ｛0.30｝
6
8
10
12
16				2.94 ｛0.30｝
16				2.94 ｛0.30｝
Fmax.	F= L×60%	F= L×45%	F= L×40%	F= L×35%

使用例

穴基準でワークの位置決めを行う機構。
テーパピンでそれぞれのワーク穴公差による偏差を解消し、位置決め時のガタを軽減できます。

注意事項

使用上の注意
使用温度
ステンレス鋼製……-10～100℃
*上記温度範囲を超えて使用された場合、条件にもよりますが、荷重値は減衰します。
ステンレス鋼ばねですが磁性がございます。ご注意ください。

型番リスト

表示件数

型番

自由長 L

(mm)

外径 D(またはD1)

(φ)

線径

(φ)

許容荷重（範囲指定）

(N)

最大荷重

(N)

ばね定数

(N/mm)

密着長

(mm)

端面状態

最大荷重時高さ（自由長-許容たわみ）

(mm)

内径 D

(φ)

総巻数 Nt※参考値

許容たわみ量

(mm)

最小発注数量

5	2	0.2	～1.50	0.98	0.5	1.65	研削なし	3	1.6	7.3	2	10個
10	2	0.26	1.51～4.50	1.96	0.5	5.07	研削なし	6	1.48	18.5	4	10個
15	2	0.26	1.51～4.50	2.94	0.5	5.07	研削なし	9	1.48	18.5	6	10個
5	3	0.3	1.51～4.50	2	0.98	2	研削なし	3	2.4	5.7	2	10個
10	3	0.35	1.51～4.50	3.9	0.98	3.7	研削なし	6	2.3	9.6	4	10個
15	3	0.4	4.51～8.50	5.9	0.98	6.6	研削なし	9	2.2	15.5	6	10個
20	3	0.4	4.51～8.50	7.8	0.98	6.6	研削なし	12	2.2	15.5	8	10個
25	3	0.45	8.51～16.00	9.8	0.98	11.7	研削なし	15	2.1	25	10	10個
30	3	0.45	8.51～16.00	11.8	0.98	11.7	研削なし	18	2.1	25	12	10個
5	4	0.35	1.51～4.50	2	0.98	2.1	研削なし	3	3.3	5	2	10個
10	4	0.45	1.51～4.50	3.9	0.98	5.3	研削なし	6	3.1	10.8	4	10個
15	4	0.45	4.51～8.50	5.9	0.98	5.3	研削なし	9	3.1	10.8	6	10個
20	4	0.5	4.51～8.50	7.8	0.98	8	研削なし	12	3	15	8	10個
25	4	0.5	8.51～16.00	9.8	0.98	8	研削なし	15	3	15	10	10個
30	4	0.55	8.51～16.00	11.8	0.98	12.7	研削なし	18	2.9	22.1	12	10個
5	5	0.4	1.51～4.50	2	0.98	2.2	研削なし	3	4.2	4.5	2	10個
10	5	0.5	1.51～4.50	3.9	0.98	4.75	研削なし	6	4	8.5	4	10個
15	5	0.5	4.51～8.50	5.9	0.98	4.75	研削なし	9	4	8.5	6	10個
20	5	0.55	4.51～8.50	7.8	0.98	6.88	研削なし	12	3.9	11.5	8	10個
25	5	0.55	8.51～16.00	9.8	0.98	6.88	研削なし	15	3.9	11.5	10	10個
30	5	0.65	8.51～16.00	11.8	0.98	14.95	研削あり	18	3.7	22	12	10個
40	5	0.65	8.51～16.00	15.7	0.98	14.95	研削あり	24	3.7	22	16	10個
5	6	0.45	1.51～4.50	2	0.98	2.3	研削なし	3	5.1	4.1	2	10個
10	6	0.55	1.51～4.50	3.9	0.98	4.4	研削なし	6	4.9	7	4	10個
15	6	0.55	4.51～8.50	5.9	0.98	4.4	研削なし	9	4.9	7	6	10個
20	6	0.65	4.51～8.50	7.8	0.98	8.5	研削あり	12	4.7	12.1	8	10個
25	6	0.65	8.51～16.00	9.8	0.98	8.5	研削あり	15	4.7	12.1	10	10個
30	6	0.7	8.51～16.00	11.8	0.98	12.6	研削あり	18	4.6	17	12	10個
10	8	0.65	1.51～4.50	3.9	0.98	4.6	研削あり	6	6.7	6.1	4	10個
15	8	0.75	4.51～8.50	5.9	0.98	8.3	研削あり	9	6.5	10.1	6	10個
20	8	0.75	4.51～8.50	7.8	0.98	8.3	研削あり	12	6.5	10.1	8	10個
25	8	0.75	8.51～16.00	9.8	0.98	8.3	研削あり	15	6.5	10.1	10	10個
30	8	0.8	8.51～16.00	11.8	0.98	10.4	研削あり	18	6.4	12	12	10個
35	8	0.8	8.51～16.00	13.7	0.98	10.4	研削あり	21	6.4	12	14	10個
40	8	0.8	8.51～16.00	15.7	0.98	10.4	研削あり	24	6.4	12	16	10個
10	10	0.75	1.51～4.50	3.9	0.98	4.7	研削あり	6	8.5	5.3	4	10個
15	10	0.8	4.51～8.50	5.9	0.98	6.2	研削あり	9	8.4	6.8	6	10個
20	10	0.8	4.51～8.50	7.8	0.98	6.2	研削あり	12	8.4	6.8	8	10個
25	10	0.9	8.51～16.00	9.8	0.98	9.5	研削あり	15	8.2	9.6	10	10個
30	10	0.9	8.51～16.00	11.8	0.98	9.5	研削あり	18	8.2	9.6	12	10個
35	10	0.9	8.51～16.00	13.7	0.98	9.5	研削あり	21	8.2	9.6	14	10個
25	12	1	8.51～16.00	9.8	0.98	9	研削あり	15	10	9	10	10個
20	13	1	4.51～8.50	7.8	0.98	8.25	研削あり	12	11	7.3	8	10個
30	13	1.1	8.51～16.00	11.8	0.98	12.1	研削あり	18	10.8	10	12	10個
30	20	1.7	30.01～50.00	35.3	2.9	12.8	研削あり	18	16.6	6.5	12	10個
5	3	0.35	1.51～4.50	2.9	1.5	2.8	研削なし	3	2.3	7	2	10個
10	3	0.4	4.51～8.50	5.9	1.5	4.8	研削なし	6	2.2	11	4	10個
15	3	0.45	8.51～16.00	8.8	1.5	8.3	研削なし	9	2.1	17.4	6	10個
20	3	0.45	8.51～16.00	8.8	1.5	8.3	研削なし	14	2.1	17.4	6	10個
5	4	0.4	1.51～4.50	2.9	1.5	2.6	研削なし	3	3.2	5.5	2	10個
10	4	0.45	4.51～8.50	5.9	1.5	3.9	研削なし	6	3.1	7.7	4	10個
15	4	0.5	8.51～16.00	8.8	1.5	6	研削なし	9	3	11	6	10個
20	4	0.55	8.51～16.00	11.8	1.5	9.4	研削なし	12	2.9	16.1	8	10個
30	4	0.6	8.51～16.00	14.7	1.5	14.4	研削あり	20	2.8	23	10	10個
5	5	0.45	1.51～4.50	2.9	1.5	2.6	研削なし	3	4.1	4.8	2	10個
10	5	0.5	4.51～8.50	5.9	1.5	3.6	研削なし	6	4	6.2	4	10個
15	5	0.6	8.51～16.00	8.8	1.5	7.5	研削あり	9	3.8	11.5	6	10個
20	5	0.6	8.51～16.00	11.8	1.5	7.5	研削あり	12	3.8	11.5	8	10個
25	5	0.65	8.51～16.00	14.7	1.5	10.7	研削あり	15	3.7	15.5	10	10個
30	5	0.7	16.01～30.00	17.7	1.5	15.4	研削あり	18	3.6	21	12	10個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

110円 ( 121円 )	在庫品1日目当日出荷可能	UL2-5
110円 ( 121円 )	在庫品1日目当日出荷可能	UL2-10
110円 ( 121円 )	在庫品1日目当日出荷可能	UL2-15
55円 ( 61円 )	在庫品1日目当日出荷可能	UL3-5
55円 ( 61円 )	在庫品1日目当日出荷可能	UL3-10
55円 ( 61円 )	在庫品1日目当日出荷可能	UL3-15
55円 ( 61円 )	在庫品1日目当日出荷可能	UL3-20
55円 ( 61円 )	在庫品1日目当日出荷可能	UL3-25
55円 ( 61円 )	在庫品1日目当日出荷可能	UL3-30
55円 ( 61円 )	在庫品1日目当日出荷可能	UL4-5
55円 ( 61円 )	在庫品1日目当日出荷可能	UL4-10
55円 ( 61円 )	在庫品1日目当日出荷可能	UL4-15
55円 ( 61円 )	在庫品1日目当日出荷可能	UL4-20
55円 ( 61円 )	在庫品1日目当日出荷可能	UL4-25
55円 ( 61円 )	在庫品1日目当日出荷可能	UL4-30
55円 ( 61円 )	在庫品1日目当日出荷可能	UL5-5
55円 ( 61円 )	在庫品1日目当日出荷可能	UL5-10
55円 ( 61円 )	在庫品1日目当日出荷可能	UL5-15
55円 ( 61円 )	在庫品1日目当日出荷可能	UL5-20
60円 ( 66円 )	在庫品1日目当日出荷可能	UL5-25
60円 ( 66円 )	在庫品1日目当日出荷可能	UL5-30
60円 ( 66円 )	在庫品1日目当日出荷可能	UL5-40
55円 ( 61円 )	在庫品1日目当日出荷可能	UL6-5
55円 ( 61円 )	在庫品1日目当日出荷可能	UL6-10
55円 ( 61円 )	在庫品1日目当日出荷可能	UL6-15
55円 ( 61円 )	在庫品1日目当日出荷可能	UL6-20
60円 ( 66円 )	在庫品1日目当日出荷可能	UL6-25
60円 ( 66円 )	在庫品1日目当日出荷可能	UL6-30
65円 ( 72円 )	在庫品1日目当日出荷可能	UL8-10
65円 ( 72円 )	在庫品1日目当日出荷可能	UL8-15
65円 ( 72円 )	在庫品1日目当日出荷可能	UL8-20
70円 ( 77円 )	在庫品1日目当日出荷可能	UL8-25
70円 ( 77円 )	在庫品1日目当日出荷可能	UL8-30
70円 ( 77円 )	在庫品1日目当日出荷可能	UL8-35
70円 ( 77円 )	在庫品1日目当日出荷可能	UL8-40
75円 ( 83円 )	在庫品1日目当日出荷可能	UL10-10
75円 ( 83円 )	在庫品1日目当日出荷可能	UL10-15
75円 ( 83円 )	在庫品1日目当日出荷可能	UL10-20
75円 ( 83円 )	在庫品1日目当日出荷可能	UL10-25
75円 ( 83円 )	在庫品1日目当日出荷可能	UL10-30
75円 ( 83円 )	在庫品1日目当日出荷可能	UL10-35
130円 ( 143円 )	在庫品1日目当日出荷可能	UL12-25
80円 ( 88円 )	在庫品1日目当日出荷可能	UL13-20
80円 ( 88円 )	在庫品1日目当日出荷可能	UL13-30
110円 ( 121円 )	在庫品1日目当日出荷可能	UL20-30
65円 ( 72円 )	在庫品1日目当日出荷可能	UTT3-5
65円 ( 72円 )	在庫品1日目当日出荷可能	UTT3-10
65円 ( 72円 )	在庫品1日目当日出荷可能	UTT3-15
65円 ( 72円 )	在庫品1日目当日出荷可能	UTT3-20
65円 ( 72円 )	在庫品1日目当日出荷可能	UTT4-5
65円 ( 72円 )	在庫品1日目当日出荷可能	UTT4-10
65円 ( 72円 )	在庫品1日目当日出荷可能	UTT4-15
65円 ( 72円 )	在庫品1日目当日出荷可能	UTT4-20
75円 ( 83円 )	在庫品1日目当日出荷可能	UTT4-30
65円 ( 72円 )	在庫品1日目当日出荷可能	UTT5-5
65円 ( 72円 )	在庫品1日目当日出荷可能	UTT5-10
70円 ( 77円 )	在庫品1日目当日出荷可能	UTT5-15
70円 ( 77円 )	在庫品1日目当日出荷可能	UTT5-20
75円 ( 83円 )	在庫品1日目当日出荷可能	UTT5-25
75円 ( 83円 )	在庫品1日目当日出荷可能	UTT5-30

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

【販売終了情報】在庫限りで販売終了予定の商品です。代替品は本商品と同規格のRoHS10対応品です。
推奨代替品はこちら！
本製品はRoHS非対応になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
ステンレス鋼ばねですが磁性がございます。ご注意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

ミスミ
丸線コイルスプリング　外径基準ステンレスタイプ UY・UV・UR・UF
許容最大たわみ：75・60・40％のステンレス製外径基準タイプの商品です。
ミスミ
丸線コイルスプリング　内径基準タイプ
同一径に対してばね定数が一定となるように規格を標準化した内径基準タイプの商品です。
ミスミ
丸線コイルスプリング　外径基準ステンレスタイプ UL・UTT
許容最大たわみ：40％のステンレス製外径基準タイプの商品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【エコノミーシリーズ】圧縮バネ外径基準ステンレスタイプ軽荷重タイプ(RoHS非対応)のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

治具部品

満足度：4.02023/03/07

治具に使用。ピアノ線でもよかったのだがキャンペーンなので試してみた。耐久性に期待。

0人が参考にしています。

1件全て見る

よく一緒に購入される商品

ミスミ
【エコノミーシリーズ】圧縮バネ外径基…5
通常価格(税別) : 55円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ＳＵＮＣＯ
丸ワッシャー特寸ステンレス4.6
通常価格(税別) : 31円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
【SUS316 / SUS304相当】…4.7
通常価格(税別) : 200円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
シャフト　両端めねじタイプ4.6
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
丸線コイルスプリング WM　【金型用標準…4.2
通常価格(税別) : 664円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
外ネジ式ストリッパボルト4.4
通常価格(税別) : 192円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
シムリング4.6
通常価格(税別) : 120円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
SS400フリープレート(WEB掲載品)4.5
通常価格(税別) : -
通常出荷日 : 1日目～
当日出荷可能
ミスミ
フランジ付リニアブッシュシングルタイプ…4.7
通常価格(税別) : 530円-
通常出荷日 : 在庫品1日目～
当日出荷可能

圧縮ばねカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

【エコノミーシリーズ・大口超割引】圧縮バネ外径基準ステンレスタイプ極軽荷重タイプ	【エコノミーシリーズ・大口超割引】圧縮バネ外径基準ステンレスタイプ軽荷重タイプ	【エコノミーシリーズ・大口超割引】圧縮バネ外径基準ステンレスタイプ重荷重タイプ

タイプ：E-GUF、E-GUR、E-GUV、E-GUY	タイプ：E-GUL、E-GUTT	タイプ：E-GUH、E-GUM
標準納期：1日目（在庫品）	標準納期：1日目（在庫品）	標準納期：1日目（在庫品）
単価：50円～	単価：50円～	単価：55円～

【エコノミーシリーズ・大口超割引】圧縮バネ外径基準ステンレスタイプ極重荷重タイプ	【エコノミーシリーズ・大口超割引】圧縮バネ内径基準ステンレスタイプ軽荷重タイプ	【エコノミーシリーズ・大口超割引】圧縮バネ内径基準ステンレスタイプ重荷重タイプ

タイプ：E-GUBB	タイプ：E-GVUF、E-GVUR	タイプ：E-GVUL、E-GVUM
標準納期：1日目（在庫品）	標準納期：1日目（在庫品）	標準納期：1日目（在庫品）
単価：105円～	単価：85円～	単価：95円～

絞り込み条件

タイプ

自由長 L(mm)

外径 D(またはD1)(φ)

線径(φ)

許容荷重（範囲指定）(N)

最大荷重(N)

ばね定数(N/mm)

密着長(mm)

端面状態

最大荷重時高さ（自由長-許容たわみ）(mm)

内径 D(φ)

総巻数 Nt※参考値

許容たわみ量(mm)

CAD

出荷日

【エコノミーシリーズ】 圧縮バネ 外径基準ステンレスタイプ 軽荷重タイプ(RoHS非対応)

ご注意

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

商品担当おすすめ

最近見た商品

圧縮ばねカテゴリの売れ筋ランキング

技術サポート窓口

【エコノミーシリーズ】圧縮バネ外径基準ステンレスタイプ軽荷重タイプ(RoHS非対応)
