2	3.0	0.4	2.0	10	1個
2	3.0	0.4	3.0	10	1個
2	3.0	0.4	4	10	1個
2	3.0	0.4	6	10	1個
2	3.0	0.4	8	10	1個
2	3.5	0.4	3.0	10	1個
2	4.0	0.4	6	10	1個
2	4.0	0.4	7	10	1個
3	4.5	0.5	2.0	10	1個
3	4.5	0.5	3.0	10	1個
3	4.5	0.5	4	10	1個
3	4.5	0.5	4.8	10	1個
3	4.5	0.5	5.0	10	1個
3	4.5	0.5	6	10	1個
3	4.5	0.5	7	10	1個
3	4.5	0.5	8	10	1個
3	5.0	0.5	4	10	1個
3	5.0	0.5	5.0	10	1個
3	5.0	0.5	6	10	1個
3	5.5	0.5	4	10	1個
4	5.5	0.7	3.0	10	1個
4	5.5	0.7	4	10	1個
4	5.5	0.7	5.0	10	1個
4	5.5	0.7	5.8	10	1個
4	5.5	0.7	6	10	1個
4	5.5	0.7	7	10	1個
4	5.5	0.7	8	10	1個
4	5.5	0.7	9	10	1個
4	6.0	0.7	6	10	1個
4	6.0	0.7	8	10	1個
4	6.5	0.7	6	10	1個
4	6.5	0.7	7	10	1個
5	6.5	0.8	8	10	1個
5	8.0	0.8	5.0	10	1個
5	8.0	0.8	9	10	1個
6	8.0	1.0	6	10	1個
6	8.0	1.0	9	10	1個
6	8.0	1.0	13.0	10	1個
8	11.0	1.25	13.0	10	1個

通常単価(税別) (税込単価)	通常出荷日

65円 ( 72円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
40円 ( 44円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
40円 ( 44円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能
72円 ( 79円 )	在庫品1日目当日出荷可能
72円 ( 79円 )	在庫品1日目当日出荷可能
82円 ( 90円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
82円 ( 90円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
108円 ( 119円 )	在庫品1日目当日出荷可能
108円 ( 119円 )	在庫品1日目当日出荷可能
108円 ( 119円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
217円 ( 239円 )	在庫品1日目当日出荷可能

基本情報

・ビットインサートは低コストで取り扱いが容易な、東海金属工業（株）製のインサートナットです。保持力も優れています。

ご注意

ご用意された相手材への使用可否を確認ください。バラ購入をしていただき、試作検証をすることを推奨します。
本体材質：黄銅
適応相手材：熱可塑性樹脂
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

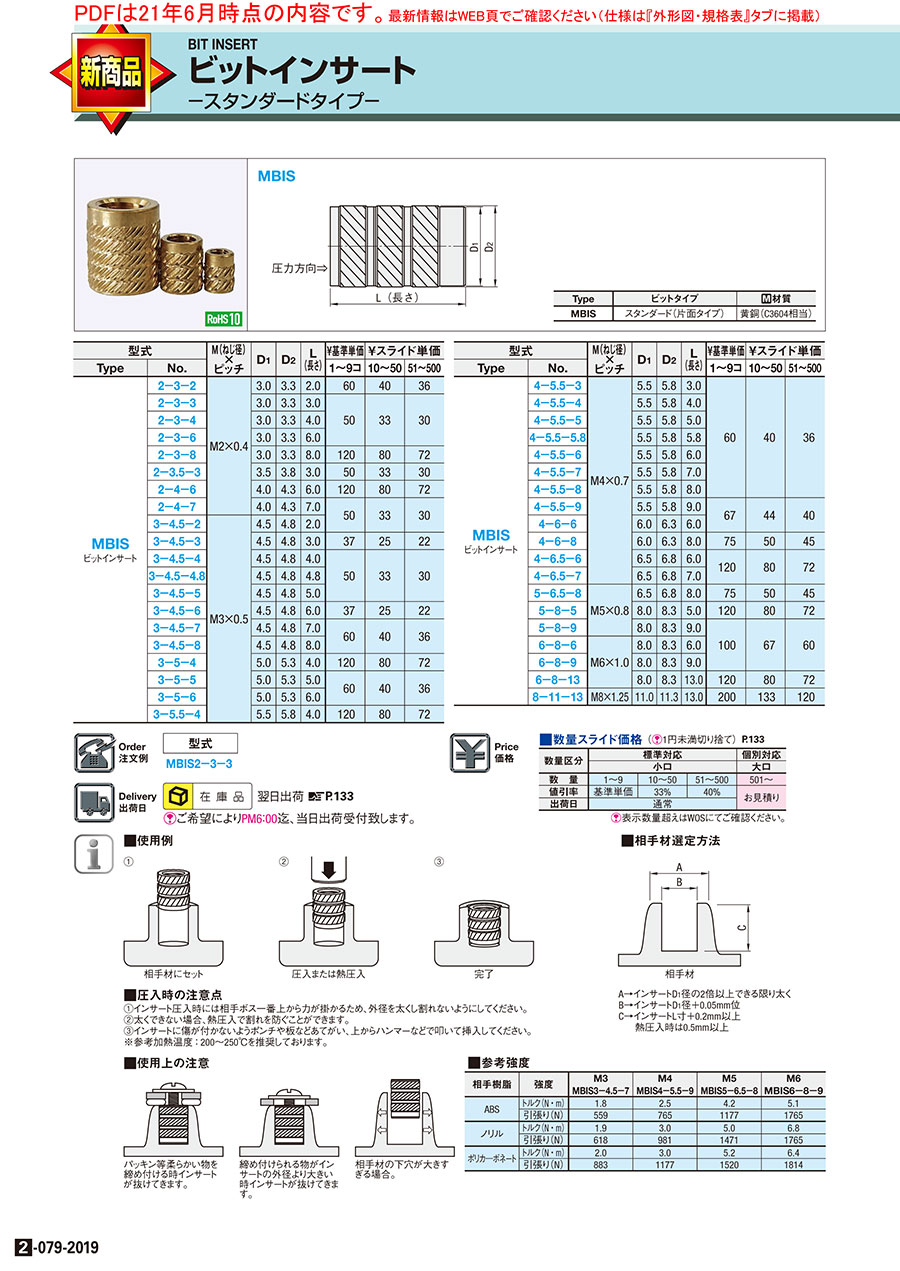

外形図・規格表

外形図

MBIS

Type	ビットタイプ	[ M ]材質
MBIS	スタンダード(片面タイプ)	黄銅(C3604相当)

規格表

型式

MBIS2－3－3

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		M(ねじ径) × ピッチ	D₁	D₂	L (長さ)	￥基準単価	￥スライド単価
Type	No.	M(ねじ径) × ピッチ	D₁	D₂	L (長さ)	1～9コ	10～50	51～500
MBIS ビットインサート	2－3－2	M2×0.4	3.0	3.3	2.0	60	40	36
	2－3－3		3.0	3.3	3.0	50	33	30
	2－3－4		3.0	3.3	4.0
	2－3－6		3.0	3.3	6.0
	2－3－8		3.0	3.3	8.0	120	80	72
	2－3.5－3		3.5	3.8	3.0	50	33	30
	2－4－6		4.0	4.3	6.0	120	80	72
	2－4－7		4.0	4.3	7.0	50	33	30
	3－4.5－2	M3×0.5	4.5	4.8	2.0	50	33	30
	3－4.5－3		4.5	4.8	3.0	37	25	22
	3－4.5－4		4.5	4.8	4.0	50	33	30
	3－4.5－4.8		4.5	4.8	4.8
	3－4.5－5		4.5	4.8	5.0
	3－4.5－6		4.5	4.8	6.0	37	25	22
	3－4.5－7		4.5	4.8	7.0	60	40	36
	3－4.5－8		4.5	4.8	8.0	60	40	36
	3－5－4		5.0	5.3	4.0	120	80	72
	3－5－5		5.0	5.3	5.0	60	40	36
	3－5－6		5.0	5.3	6.0	60	40	36
	3－5.5－4		5.5	5.8	4.0	120	80	72

[ ! ]M（ねじ径）はメートル並目です。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		M(ねじ径) × ピッチ	D₁	D₂	L (長さ)	￥基準単価	￥スライド単価
Type	No.	M(ねじ径) × ピッチ	D₁	D₂	L (長さ)	1～9コ	10～50	51～500
MBIS ビットインサート	4－5.5－3	M4×0.7	5.5	5.8	3.0	60	40	36
	4－5.5－4		5.5	5.8	4.0
	4－5.5－5		5.5	5.8	5.0
	4－5.5－5.8		5.5	5.8	5.8
	4－5.5－6		5.5	5.8	6.0
	4－5.5－7		5.5	5.8	7.0
	4－5.5－8		5.5	5.8	8.0
	4－5.5－9		5.5	5.8	9.0	67	44	40
	4－6－6		6.0	6.3	6.0	67	44	40
	4－6－8		6.0	6.3	8.0	75	50	45
	4－6.5－6		6.5	6.8	6.0	120	80	72
	4－6.5－7		6.5	6.8	7.0	120	80	72
	5－6.5－8	M5×0.8	6.5	6.8	8.0	75	50	45
	5－8－5		8.0	8.3	5.0	120	80	72
	5－8－9		8.0	8.3	9.0	100	67	60
	6－8－6	M6×1.0	8.0	8.3	6.0
	6－8－9		8.0	8.3	9.0
	6－8－13		8.0	8.3	13.0	120	80	72
	8－11－13	M8×1.25	11.0	11.3	13.0	200	133	120

[ ! ]M（ねじ径）はメートル並目です。

使用例

■使用例

①

②

③

相手材にセット

圧入または熱圧入

完了

■相手材選定方法

相手材

A→インサートD1径の2倍以上できる限り太く
B→インサートD1径＋0.05mm位

C→インサートL寸＋0.2mm以上
熱圧入時は0.5mm以上

■圧入時の注意点
①インサート圧入時には相手ボス一番上から力が掛かるため、外径を太くし割れないようにしてください。
②太くできない場合、熱圧入で割れを防ぐことができます。
③インサートに傷が付かないようポンチや板などあてがい、上からハンマーなどで叩いて挿入してください。
※参考加熱温度：200～250℃を推奨しております。

■使用上の注意

ビットインサート:関連画像
パッキン等柔らかい物を締め付ける時インサートが抜けてきます。

ビットインサート:関連画像
締め付けられる物がインサートの外径より大きい時インサートが抜けてきます。

ビットインサート:関連画像
相手材の下穴が大きすぎる場合。

■参考強度

相手樹脂	強度	M3 MBIS3－4.5－7	M4 MBIS4－5.5－9	M5 MBIS5－6.5－8	M6 MBIS6－8－9
ABS	トルク(N・m)	1.8	2.5	4.2	5.1
ABS	引張り(N)	559	765	1177	1765
ノリル	トルク(N・m)	1.9	3.0	5.0	6.8
ノリル	引張り(N)	618	981	1471	1765
ポリカ―ボネート	トルク(N・m)	2.0	3.0	5.2	6.4
ポリカ―ボネート	引張り(N)	883	1177	1520	1814

[ ! ]上記表以外の相手樹脂・強度に関する、データは保有しておりません。
