レーザ遮光プレート フリー指定タイプ・穴加工付タイプ

レーザ遮光プレート フリー指定タイプ・穴加工付タイプ
  • レーザ遮光プレート フリー指定タイプ・穴加工付タイプ
  • 付属シールのイメージ
  • 【LSPFY】スタンダード_緑_山本光学(株)
  • 【LSPGY】スタンダード_オレンジ_山本光学(株)
  • 【LSPBY】スタンダード_茶色_山本光学(株)
  • 【LSPFT】スタンダード_緑_タキロンシーアイ(株)
  • 【LSPGT】スタンダード_オレンジ_タキロンシーアイ(株)
  • 【LSPCT】スタンダード_緑黄_タキロンシーアイ(株)
  • 【LSPBT】スタンダード_青_タキロンシーアイ(株)
  • 【LSPRT】スタンダード_赤_タキロンシーアイ(株)
  • 【LSNFT】制電_緑_タキロンシーアイ(株)
  • 【LSNCT】制電_緑黄_タキロンシーアイ(株)
  • 【LSNBT】制電_青_タキロンシーアイ(株)
  • 【LSNRT】制電_赤_タキロンシーアイ(株)
  • 【LSNGT】制電_オレンジ_タキロンシーアイ(株)
通常単価(税別)
-
税込単価
-
通常出荷日：3日目～13日目

【レーザ遮光プレート】山本光学(株)製とタキロンシーアイ(株)製をフリー寸で販売■レーザの散乱光から眼...

詳細を確認
  • 「使用可能なレーザの種類」以外のレーザ光に使用しないでください。分光データや注意事項等はこちらをご確認ください。
  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より製作可否含めたお見積もりをお願いします。
  • 既設の設備に遮光機能を追加したい場合は、レーザ遮光シート L寸指定タイプをご検討ください。既設の設備のガラスや樹脂に貼り付けて使用可能です。
  • 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 規格表内の赤文字は2025年6月に追加した商品です。ヤグ・アルゴン・エキシマ・半導体等対応レーザの拡大・制電グレードの追加を実施しました。
詳細を確認

よく一緒に見られています

ポリカーボネートプレート

ミスミ

ポリカーボネートプレート

通常出荷日：1 日目 ～

よく一緒に見られています

アクリルプレート

ミスミ

アクリルプレート

通常出荷日：1 日目 ～

未確定：候補が1,547型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

外形図

■穴数組合せタイプ（コーナー穴加工付）

【新商品】レーザ遮光プレート　フリー指定タイプ・穴加工付タイプ:関連画像1～16×ボルト呼び径選択

[ ! ]穴間ピッチは均等割りです。ピッチの計算式はap＝（A－2C）/（a－1）
bp＝（B－2D）/（b－1）となります。
[ ! ]1辺の穴数が1の場合、端面からの穴に（C）、（D）寸法は適用されません。（非対称の加工となります）
[ ! ]切断部に発生したバリ除去のみ行います。
コーナー部の切創対策には4コーナー同寸加工の追加工をご指定下さい。

【新商品】レーザ遮光プレート　フリー指定タイプ・穴加工付タイプ:関連画像 □穴組合せ表 □型式指定方法

例）A辺側の穴数3　B辺側の穴数3の場合、LSPFT33W8となります。
[ ! ]総穴数の計算式は2a＋2b－4となります。aとbが1の時はa×bとなります。
●穴数組合わせパターン一覧はこちら
穴加工詳細
N（通し穴）P（皿穴）穴加工条件（N・P）
塩ビプレート:関連画像塩ビプレート:関連画像塩ビプレート:関連画像
ボルト呼び径3456810
d3.54.55.56.5911
d17.5-----
h2-----
呼び径b(最小値)
3～102.5
 加工方法表面性状
側面4面丸のこ切断
上下面素材
[ ! ]素材面の粗さ数値は参考値です。

■穴数組合せタイプ（コーナー穴加工なし）

塩ビプレート:関連画像4～16×ボルト呼び径選択

[ ! ]穴間ピッチは均等割りです。ピッチの計算はap＝（A－2C）/（a－1）
bp＝（B－2S）/（b－1）となります。
[ ! ]切断部に発生したバリ除去のみ行います。
コーナー部の切創対策には4コーナー同寸加工の追加工をご指定下さい。

【新商品】レーザ遮光プレート　フリー指定タイプ・穴加工付タイプ:関連画像 □穴組合せ表 □型式指定方法
例）A辺側の穴数2 B辺側の穴数2の場合、LSPFT22V8となります。
[ ! ]総穴数の計算式は2a＋2bとなります。
●穴数組合わせパターン一覧はこちら
穴加工詳細
N（通し穴）P（皿穴）穴加工条件（N・P）
塩ビプレート:関連画像塩ビプレート:関連画像塩ビプレート:関連画像
ボルト呼び径3456810
d3.54.55.56.5911
d17.5-----
h2-----
呼び径b(最小値)
3～102.5
 加工方法表面性状
側面4面丸のこ切断
上下面素材
[ ! ]素材面の粗さ数値は参考値です。

■穴加工付タイプ

塩ビプレート:関連画像－2穴－2H－4穴－4H－6穴－6H－8穴－8H
[ ! ]A≧B
穴加工詳細
N（通し穴）P（皿穴）穴加工条件（N・P）
塩ビプレート:関連画像塩ビプレート:関連画像塩ビプレート:関連画像
ボルト呼び径3456810
d3.54.55.56.5911
d17.5-----
h2-----
呼び径b(最小値)
3～102.5
仕上げ側面4面上下面
加工方法表面性状加工方法表面性状
丸のこ切断丸のこ切断素材
[ ! ]素材面の粗さ数値は参考値です。

■標準タイプ

【新商品】レーザ遮光プレート　フリー指定タイプ・穴加工付タイプ:関連画像
[ ! ]A≧B
仕上げ側面4面上下面
加工方法表面性状加工方法表面性状
丸のこ切断丸のこ切断素材
[ ! ]素材面の粗さ数値は参考値です。

仕様説明

■Type表
Typeグレード対応波長(nm)主な対応レーザー光学濃度(OD)可視光線
透過率(%)		色材質適合規格メーカーメーカー品番
LSPFTスタンダード950～1,150ファイバー/YAG基本波6以上31緑塩ビ－タキロンシーアイ（株）TSLA W402
LSPFY920～1,1507以上40アクリルCE山本光学（株）YL-500ファイバー
LSPCT740～840半導体/クリプトン6以上26緑黄塩ビ－タキロンシーアイ（株）TSLA W4077
LSPBT570～650半導体/アルゴン/ヘリウムネオン/クリプトン5以上1青TSLA W502
LSPRT480～550エキシマ/アルゴン/YAG3倍波・4倍波・2倍波6以上10赤TSLA W102
LSPGT200～515エキシマ/アルゴン/YAG3倍波・4倍波4以上50オレンジTSLA W202
LSPGY200～5254以上60アクリルCE山本光学（株）YL-500アルゴン
LSPBY多波長200～525エキシマ/アルゴン/YAG3倍波・4倍波4以上27茶YL-510Cヤグ2
920～1,150ファイバー/YAG基本波7以上
LSNFT制電950～1,150ファイバー/YAG基本波6以上26緑塩ビ－タキロンシーアイ（株）TSLAND N402
LSNCT740～840半導体/クリプトン6以上17緑黄TSLAND N4077
LSNBT570～650半導体/アルゴン/ヘリウムネオン/クリプトン5以上1青TSLAND N502
LSNRT480～550エキシマ/アルゴン/YAG3倍波・4倍波・2倍波6以上9赤TSLAND N102
LSNGT200～515エキシマ/アルゴン/YAG3倍波・4倍波4以上45オレンジTSLAND N202
[ ! ]適応するレーザ以外のレーザ光に使用しないでください。
■光学濃度（OD値）とは　　[ ! ]そのほかの特徴は、こちらをご覧ください。
光学濃度（OD値）は光学フィルターを透過する入射光の減衰率であり、
次の式で計算されます。
OD値が大きくなれば、入射光の減衰率も大きくなり、保護性能が高い事になります。
OD（λ）＝ Log1（0 P（I λ）/P（T λ）） ＝ －log10（T λ）
（PI：入射　PT：透過　T：特性波長の透過率）
光学濃度(OD値)透過率減衰率
0100%0
110%1×10−1
21%1×10−2
30.1%1×10−3
40.01%1×10−4
50.001%1×10−5
60.0001%1×10−6
70.00001%1×10−7

規格表

■穴数組合せタイプ（コーナー穴加工付）
型式－A－B－C－D－ボルト呼び径
LSPFY33W8－200－100－C20－D10－N5
型式ABT穴位置指示ボルト呼び径
Type穴数組合せCD通し穴皿穴
A辺側B辺側穴加工穴数指定1mm
単位		指定0.5mmNP
穴数穴数形状単位
（スタンダード）
LSPFT（緑）
LSPCT（緑黄）
LSPBT（青）
LSPRT（赤）
LSPGT（オレンジ）
LSPGY（オレンジ）
（制電）
LSNFT（緑）
LSNCT（緑黄）
LSNBT（青）
LSNRT（赤）
LSNGT（オレンジ）		1
2
3
4
5		1
2
3
4
5		W1
3
5
8
12
16		2
4
6
10
14		50

～

1200		50

～

1000		（スタンダード）


3		（制電）



3.5		6

～

1191.5		6

～

991.5		3
4
5
6
8
10		3
LSPFY（緑）
LSPBY（茶色）		3.5
[ ! ]C,D寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴加工時は穴同士、もしくは端面と2.5㎜以上必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■穴数組合せタイプ（コーナー穴加工なし）
型式－A－B－C－D－R－S－ボルト呼び径
LSPFY22V8－200－100－C60－D20－R20－S60－N5
型式ABT穴位置指示ボルト呼び径選択
Type穴数組合せCDRS通し穴皿穴
A辺側B辺側穴加工穴数指定1mm指定0.5mm単位NP
穴数穴数形状単位
（スタンダード）
LSPFT（緑）
LSPCT（緑黄）
LSPBT（青）
LSPRT（赤）
LSPGT（オレンジ）
LSPGY（オレンジ）
（制電）
LSNFT（緑）
LSNCT（緑黄）
LSNBT（青）
LSNRT（赤）
LSNGT（オレンジ）		1
2
3
4		1
2
3
4		V4
6
8
10
12
14
16		50

～

1200		50

～

1000		（スタンダード）


3		（制電）



3.5		6

～

1191.5		6

～

991.5		6

～

1191.5		6

～

991.5		3
4
5
6
8
10		3
LSPFY（緑）
LSPBY（茶色）		3.5
[ ! ]C,D,R,S寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴加工時は穴同士、もしくは端面と2.5㎜以上必要です。
[ ! ]A辺側穴数、B辺側穴数が3以上の場合は、C≧R、S≧Dとなるよう寸法をご指定下さい。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■穴加工付タイプ
型式−A−B−F−G−ボルト呼び径
LSPFY6H−200−100−F60−G20−N5
型式ABTFGボルト呼び径
Type穴数指定1mm単位指定0.5mm単位N(通し穴)P(皿穴)
（スタンダード）
LSPFT（緑）
LSPCT（緑黄）
LSPBT（青）
LSPRT（赤）
LSPGT（オレンジ）
LSPGY（オレンジ）
（制電）
LSNFT（緑）
LSNCT（緑黄）
LSNBT（青）
LSNRT（赤）
LSNGT（オレンジ）		2H
4H
6H
8H		50

～

1200		50

～

1000		（スタンダード）


3		（制電）



3.5		6〜1191.5
(2H・4H)
6〜595.5
(6H・8H)		4.5〜995.5
(2H)
6〜991.5
(4H・6H)
6〜495.5
(8H)		3
4
5
6
8
10		3
LSPFY（緑）
LSPBY（茶色）		3.5
[ ! ]F寸の指定範囲
2H・4H選択時：d（d1）＋2.5≦F≦A－d（d1）－5、2HL選択時：d（d1）/2＋2.5≦F≦A－d（d1）/2-2.5、6H・8H選択時：d（d1）＋2.5≦F≦（A－d（d1）－5）/2が必要です。
[ ! ]G寸の指定範囲
2H選択時：d（d1）/2＋2.5≦G≦B－d（d1）/2－2.5、2HL・4H・6H選択時：d（d1）＋2.5≦G≦B-d（d1）－5、8H選択時：d（d1）＋2.5≦G≦（B－d（d1）－5）/2が必要です。
（dは通し穴、d1は皿穴選択のとき）
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■標準タイプ
型式−A−B
LSPFT−200−100
型式ABT
Type指定1mm単位
（スタンダード）
LSPFT（緑）
LSPCT（緑黄）
LSPBT（青）
LSPRT（赤）
LSPGT（オレンジ）
LSPGY（オレンジ）
（制電）
LSNFT（緑）
LSNCT（緑黄）
LSNBT（青）
LSNRT（赤）
LSNGT（オレンジ）		50

～

1200		50

～

1000		（スタンダード）


3		（制電）



3.5
LSPFY（緑）
LSPBY（茶色）		3.5

追加工

■穴数組合せタイプ（コーナー穴加工付）
型式－A－B－C－D－ボルト呼び径－(ACC,ACR)
LSPFY33W8－200－100－C20－D10－N5－ACC
Alterations4コーナー同寸(5mm)加工
CodeACCACR
Spec.
4コーナー同寸5mmでカット、
R加工いたします。
・ACC　コーナー5mm カット
・ACR　コーナー5mm R

[ ! ]穴とプレート端面の加工条件は、
穴加工詳細の加工条件を
ご覧ください

穴加工種b(最小値)
通し穴・皿穴2.5
￥/1Code400500
■穴数組合せタイプ（コーナー穴加工なし）
型式－A－B－C－D－R－S－ボルト呼び径－(ACC,ACR)
LSPFY22V8－200－100－C60－D20－R20－S60－N5－ACR
Alterations4コーナー同寸(5mm)加工
CodeACCACR
Spec.
4コーナー同寸5mmでカット、
R加工いたします。
・ACC　コーナー5mm カット
・ACR　コーナー5mm R

[ ! ]穴とプレート端面の加工条件は、
穴加工詳細の加工条件を
ご覧ください

穴加工種b(最小値)
通し穴・皿穴2.5
￥/1Code400500
■標準タイプ
型式−A−B−(CCA･･･etc)
LSPFY−200−100−CCA15-CCC15
Alterationsアルミフレーム
ブラインドジョイント用切欠き		4コーナー逃げカットコーナーカット　コーナーのR加工4コーナー同寸加工
CodeF□□・E□□・J□□・K□□CNCCA・CCB・CCC・CCD
CRA・CRB・CRC・CRD		ACCACR
Spec.アルミフレームのブラインドジョイント用逃
げカットをいたします。






[ ! ]標準タイプの標準サイズのみ指定可

[ ! ]指定方法はP.996をご覧ください

4コーナーの逃げカットいたします。
CN＝指定1mm単位
[ ! ]5≦CN≦50
　指定方法CN＝25→CN25


[ ! ]標準タイプの標準サイズのみ指定可

任意のコーナー(ABCD)を加工いたします。
指定5mm単位
・CCA5＝Aコーナー5mm　カット
・CRB5＝Bコーナー5mm　R



[ ! ]標準タイプの標準サイズのみ指定可

[ ! ]4コーナー同寸加工との併用はできません

[ ! ]規格詳細はP.996をご覧ください

4コーナー同寸5mmでカット、
R加工いたします。
・ACC　コーナー5mm カット
・ACR　コーナー5mm R

[ ! ]穴とプレート端面の加工条件は、
穴加工詳細の加工条件を
ご覧ください

穴加工種b(最小値)
通し穴・皿穴・
ネジインサート		2.5
だるま5
￥/1Code200/コーナー400C5≦C≦2025≦C≦50－400500
200/コーナー300/コーナー
R5≦R≦2025≦R≦5055≦R≦100
200/コーナー300/コーナー450/コーナー

関連リンク

レーザ遮光プレート注意事項、保守・保管、洗浄方法、交換の目安について
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    26
  • 次へ
    • 型番
    LSNBT2H-[50-999/1]-[50-1000/1]-F[6-1191.5/0.5]-G[4.5-995.5/0.5]-N[3,4,5,6,8,10]
    LSNBT2H-[50-999/1]-[50-1000/1]-F[6-1191.5/0.5]-G[4.5-995.5/0.5]-P3
    LSNBT2H-[1000-1200/1]-[50-1000/1]-F[6-1191.5/0.5]-G[4.5-995.5/0.5]-N[3,4,5,6,8,10]
    LSNBT2H-[1000-1200/1]-[50-1000/1]-F[6-1191.5/0.5]-G[4.5-995.5/0.5]-P3
    LSNBT4H-[50-999/1]-[50-1000/1]-F[6-1191.5/0.5]-G[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT4H-[50-999/1]-[50-1000/1]-F[6-1191.5/0.5]-G[6-991.5/0.5]-P3
    LSNBT4H-[1000-1200/1]-[50-1000/1]-F[6-1191.5/0.5]-G[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT4H-[1000-1200/1]-[50-1000/1]-F[6-1191.5/0.5]-G[6-991.5/0.5]-P3
    LSNBT6H-[50-999/1]-[50-1000/1]-F[6-595.5/0.5]-G[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT6H-[50-999/1]-[50-1000/1]-F[6-595.5/0.5]-G[6-991.5/0.5]-P3
    LSNBT6H-[1000-1200/1]-[50-1000/1]-F[6-595.5/0.5]-G[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT6H-[1000-1200/1]-[50-1000/1]-F[6-595.5/0.5]-G[6-991.5/0.5]-P3
    LSNBT8H-[50-999/1]-[50-1000/1]-F[6-595.5/0.5]-G[6-495.5/0.5]-N[3,4,5,6,8,10]
    LSNBT8H-[50-999/1]-[50-1000/1]-F[6-595.5/0.5]-G[6-495.5/0.5]-P3
    LSNBT8H-[1000-1200/1]-[50-1000/1]-F[6-595.5/0.5]-G[6-495.5/0.5]-N[3,4,5,6,8,10]
    LSNBT8H-[1000-1200/1]-[50-1000/1]-F[6-595.5/0.5]-G[6-495.5/0.5]-P3
    LSNBT11V4-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT11V4-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-P3
    LSNBT11V4-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT11V4-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-P3
    LSNBT11W1-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT11W1-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3
    LSNBT11W1-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT11W1-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3
    LSNBT12V6-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT12V6-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-P3
    LSNBT12V6-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT12V6-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-P3
    LSNBT12W2-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT12W2-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3
    LSNBT12W2-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT12W2-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3
    LSNBT13V8-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT13V8-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-P3
    LSNBT13V8-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT13V8-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-P3
    LSNBT13W3-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT13W3-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3
    LSNBT13W3-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT13W3-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3
    LSNBT14V10-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT14V10-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-P3
    LSNBT14V10-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT14V10-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-P3
    LSNBT14W4-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT14W4-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3
    LSNBT14W4-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT14W4-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3
    LSNBT15W5-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT15W5-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3
    LSNBT15W5-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT15W5-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3
    LSNBT21V6-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT21V6-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-P3
    LSNBT21V6-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT21V6-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-R[6-1191.5/0.5]-S[6-991.5/0.5]-P3
    LSNBT21W2-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT21W2-[50-999/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3
    LSNBT21W2-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-N[3,4,5,6,8,10]
    LSNBT21W2-[1000-1200/1]-[50-1000/1]-C[6-1191.5/0.5]-D[6-991.5/0.5]-P3

    材質

    グレード

    色

    形状

    A辺側穴数

    B辺側穴数

    穴加工

    長さ　A寸

    (mm)

    幅　B寸

    (mm)

    F寸

    (mm)

    G寸

    (mm)

    通し穴　ボルト呼び径

    皿穴　ボルト呼び径

    穴数

    C(穴位置)

    (mm)

    D(穴位置)

    (mm)

    R(穴位置)

    (mm)

    S(穴位置)

    (mm)

    材質証明書：材質

    		RoHS?最小発注数量
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    2H
    50 ～ 999
    50 ～ 1000
    6 ～ 1191.5
    4.5 ～ 995.5
    3 ～ 10
    -
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    2H
    50 ～ 999
    50 ～ 1000
    6 ～ 1191.5
    4.5 ～ 995.5
    -
    3
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    2H
    1000 ～ 1200
    50 ～ 1000
    6 ～ 1191.5
    4.5 ～ 995.5
    3 ～ 10
    -
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    2H
    1000 ～ 1200
    50 ～ 1000
    6 ～ 1191.5
    4.5 ～ 995.5
    -
    3
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    4H
    50 ～ 999
    50 ～ 1000
    6 ～ 1191.5
    6 ～ 991.5
    3 ～ 10
    -
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    4H
    50 ～ 999
    50 ～ 1000
    6 ～ 1191.5
    6 ～ 991.5
    -
    3
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    4H
    1000 ～ 1200
    50 ～ 1000
    6 ～ 1191.5
    6 ～ 991.5
    3 ～ 10
    -
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    4H
    1000 ～ 1200
    50 ～ 1000
    6 ～ 1191.5
    6 ～ 991.5
    -
    3
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    6H
    50 ～ 999
    50 ～ 1000
    6 ～ 595.5
    6 ～ 991.5
    3 ～ 10
    -
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    6H
    50 ～ 999
    50 ～ 1000
    6 ～ 595.5
    6 ～ 991.5
    -
    3
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    6H
    1000 ～ 1200
    50 ～ 1000
    6 ～ 595.5
    6 ～ 991.5
    3 ～ 10
    -
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    6H
    1000 ～ 1200
    50 ～ 1000
    6 ～ 595.5
    6 ～ 991.5
    -
    3
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    8H
    50 ～ 999
    50 ～ 1000
    6 ～ 595.5
    6 ～ 495.5
    3 ～ 10
    -
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    8H
    50 ～ 999
    50 ～ 1000
    6 ～ 595.5
    6 ～ 495.5
    -
    3
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    8H
    1000 ～ 1200
    50 ～ 1000
    6 ～ 595.5
    6 ～ 495.5
    3 ～ 10
    -
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数選択タイプ(2H～8H穴あり)
    -
    -
    8H
    1000 ～ 1200
    50 ～ 1000
    6 ～ 595.5
    6 ～ 495.5
    -
    3
    -
    -
    -
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    1穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    4
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    1穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    -
    3
    4
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    1穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    4
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    1穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    -
    3
    4
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    1穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    1
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    1穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    -
    3
    1
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    1穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    1
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    1穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    -
    3
    1
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    2穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    6
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    2穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    -
    3
    6
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    2穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    6
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    2穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    -
    3
    6
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    2穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    2
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    2穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    -
    3
    2
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    2穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    2
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    2穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    -
    3
    2
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    3穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    8
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    3穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    -
    3
    8
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    3穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    8
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    3穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    -
    3
    8
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    3穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    3
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    3穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    -
    3
    3
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    3穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    3
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    3穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    -
    3
    3
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    4穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    10
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    4穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    -
    3
    10
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    4穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    10
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    1穴
    4穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    -
    3
    10
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    4穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    4
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    4穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    -
    3
    4
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    4穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    4
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    4穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    -
    3
    4
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    5穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    5
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    5穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    -
    3
    5
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    5穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    5
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    1穴
    5穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    -
    3
    5
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    2穴
    1穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    6
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    2穴
    1穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    -
    3
    6
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    2穴
    1穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    6
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴なし)
    2穴
    1穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    -
    3
    6
    6 ～ 1191.5
    6 ～ 991.5
    6 ～ 1191.5
    6 ～ 991.5
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    2穴
    1穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    2
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    2穴
    1穴
    -
    50 ～ 999
    50 ～ 1000
    -
    -
    -
    3
    2
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    2穴
    1穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    3 ～ 10
    -
    2
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    塩化ビニル(PVC)
    制電
    青
    穴数組合せタイプ(コーナー穴あり)
    2穴
    1穴
    -
    1000 ～ 1200
    50 ～ 1000
    -
    -
    -
    3
    2
    6 ～ 1191.5
    6 ～ 991.5
    -
    -
    塩ビ
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
    -
    ( - )
    10日目
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    26
  • 次へ

    • 詳細情報

    基本情報

    【レーザ遮光プレート】山本光学(株)製とタキロンシーアイ(株)製をフリー寸で販売

    ■レーザの散乱光から眼と身体を守ります。レーザ管理区域をわけるときなどに、レーザ遮光板としてご使用ください。

    ■取り扱い説明等詳細情報は下記をご覧ください。
    山本光学(株)製
    タキロンシーアイ(株)製

    ■既設の設備に遮光機能を追加したい場合は、レーザ遮光シート　Ｌ寸指定タイプをご検討ください。既設の設備のガラスや樹脂に貼り付けて使用可能です。

    ご注意

    • 「使用可能なレーザの種類」以外のレーザ光に使用しないでください。分光データや注意事項等はこちらをご確認ください。
    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より製作可否含めたお見積もりをお願いします。
    • 既設の設備に遮光機能を追加したい場合は、レーザ遮光シート L寸指定タイプをご検討ください。既設の設備のガラスや樹脂に貼り付けて使用可能です。
    • 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 規格表内の赤文字は2025年6月に追加した商品です。ヤグ・アルゴン・エキシマ・半導体等対応レーザの拡大・制電グレードの追加を実施しました。

    納期・価格

    価格表

    ・下表の価格表は25年10月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    Typeグレード色￥基準単価
    A・B寸
    50～100201～250401～450901～950
    LSPFTスタンダード緑4,70815,27938,577130,383
    LSPFY緑6,29218,60145,287167,805
    LSPCT緑黄4,28013,89035,070118,530
    LSPBT青4,28013,89035,070118,530
    LSPRT赤4,28013,89035,070118,530
    LSPGTオレンジ4,28013,89035,070118,530
    LSPGYオレンジ5,77419,38060,704224,896
    LSPBY茶9,28626,28660,429214,147
    LSNFT制電緑5,05816,52741,909142,026
    LSNCT緑黄5,05816,52741,909142,026
    LSNBT青5,05816,52741,909142,026
    LSNRT赤5,05816,52741,909142,026
    LSNGTオレンジ5,05816,52741,909142,026
    ■穴数組合せタイプ（コーナー穴加工付）
    ・下表の価格表は25年10月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    穴数￥穴加工費
    N(通し穴)P(皿穴)
    1160210
    2320420
    3470630
    4630840
    57901,050
    69501,260
    81,2601,680
    101,5802,100
    121,8902,520
    142,2102,940
    162,5203,360
    型式－A－B－C－D－ボルト呼び径
    LSPFY33W8－300－100－C20－D10－N5
    （標準タイプ単価）＋（穴加工費）＝穴数組合せタイプ単価
    　　10,780円　　 ＋　1,260円　 ＝ 12,040円
    ■穴数組合せタイプ（コーナー穴加工なし）
    ・下表の価格表は25年10月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    穴数￥穴加工費
    N(通し穴)P(皿穴)
    4630840
    69501,260
    81,2601,680
    101,5802,100
    121,8902,520
    142,2102,940
    162,5203,360
    型式－A－B－C－D－R－S－ボルト呼び径
    LSPFY22V8－300－100－C60－D20－R20－S60－N5
    （例）
    （標準タイプ単価）＋ （穴加工費） ＝穴数組合せタイプ単価
    　　10,780円　　 ＋　 1,260円　　＝ 12,040円
    ■穴加工付タイプ
    ・下表の価格表は25年10月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    穴数￥穴加工費
    N(通し穴)P(皿穴)
    2320420
    4630840
    69501,260
    81,2601,680
    （例）
    型式−A−B−F−G−ボルト呼び径
    LSPFY4H−300−100−F280−G90−N3
    のとき
    （標準タイプ単価）＋（穴加工費）＝穴加工タイプ単価
    　 　 10,780円　 ＋　 630円　　＝　11,410円
    ■数量スライド価格 （[ ! ]1円未満切り捨て）
    数量区分標準対応個別対応
    小口大口
    数　量1〜56〜1011～
    値引率基準単価5%お見積り
    出荷日通常
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

    ■穴加工付タイプ・穴数組合せタイプ
     5 日目出荷
        ご注文締切
    急

    ストークB

    		3日目出荷500円/1本PM 8:00迄>>こちら
    [ ! ]3本以上で１明細行当たり一律1,350円
    ■標準タイプ
     3 日目出荷
        ご注文締切
    急

    ストークA

    		翌日出荷800円/1本PM 6:00迄>>こちら
    [ ! ]3本以上で１明細行当たり一律2,160円
    ■LSPBT(青）・LSPRT（赤）・LSNBT（青）・LSNRT（赤）
     8 日目出荷

    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

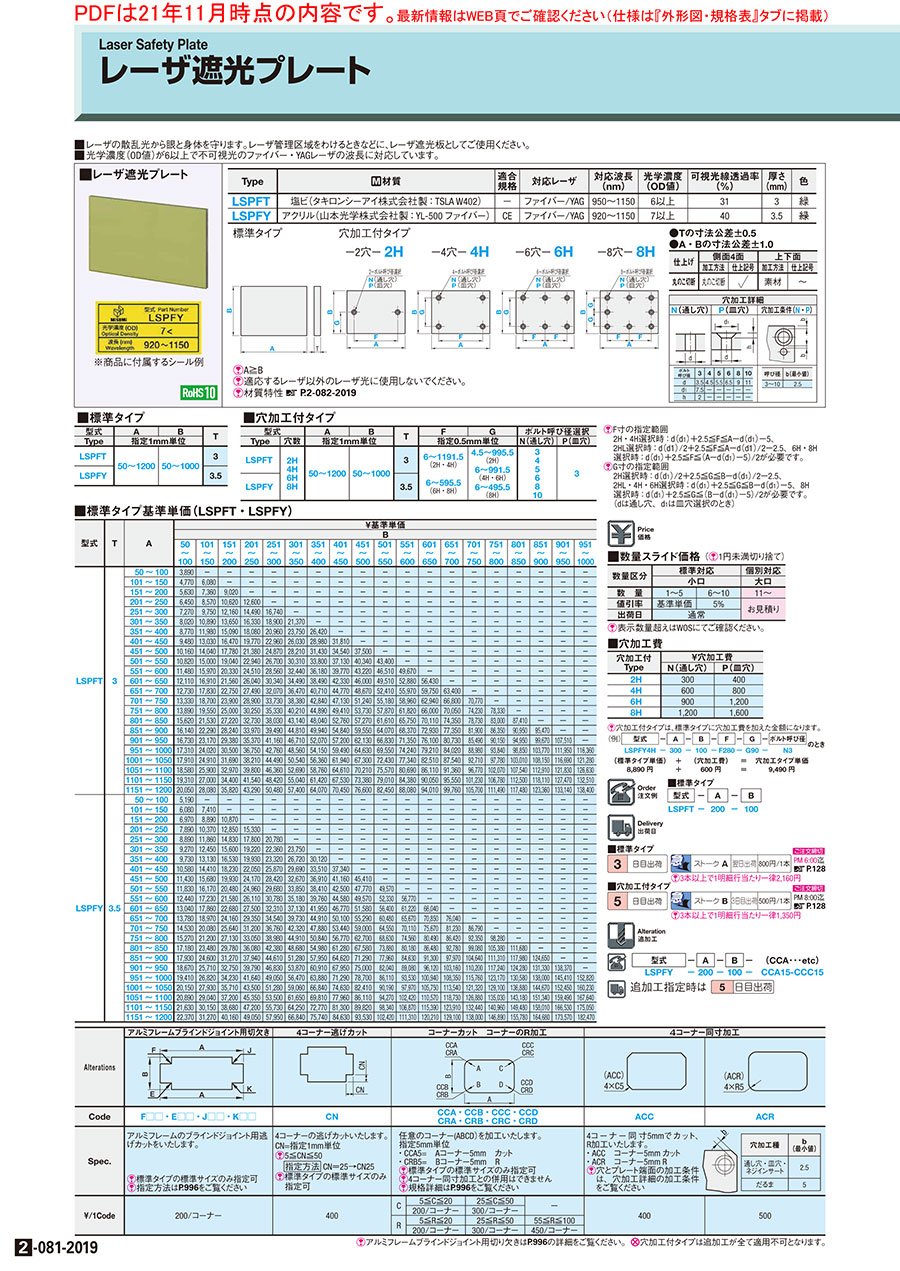

    2-081-2019

    商品担当おすすめ

    • ＰＥＴプレート 画像

      ミスミ

      ＰＥＴプレート

      標準タイプのプレートです。

    • アクリルプレート 画像

      ミスミ

      アクリルプレート

      ミスミのアクリルプレートはキャスト板と押出し板をご用意しており、キャスト板は耐熱・機械的強度に優れます。

    • ポリカーボネートプレート 画像

      ミスミ

      ポリカーボネートプレート

      透明樹脂の中で最も衝撃強度に優れており（アクリルの約30倍）、耐熱性、耐寒性に優れた材質です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    レーザ遮光プレート フリー指定タイプ・穴加工付タイプのレビュー
    5平均満足度：5.03件のレビュー
    レーザーマーカ設備　遮光用
    5
    満足度：5.02021/03/10
    自分で簡単に穴あけや切り欠き作業ができました。また、いろいろなサイズを選定できるため、とても便利です。
    1人が参考にしています。
    製造機械への取付け
    5
    満足度：5.02022/08/22
    下請けの電気屋さんに頼まれて注文。電気屋さんが言うには納期も早く金額も安いので。との事でした。
    0人が参考にしています。
    レーザーマーカーの遮光
    5
    満足度：5.02020/07/22
    今まではプレートを購入し穴加工をして使用していましたが、穴加工も追加できるので組立が楽になり良かったです。
    0人が参考にしています。
    3件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    レーザ遮光プレート フリー指定タイプ・穴加工付タイプ
    レーザ遮光シート　Ｌ寸指定タイプ
    制電塩ビプレートー透明
    樹脂シート
    アクリルプレート　押し出し板タイプ
    ＰＥＴプレート
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日3日目〜3日目3日目〜1日目〜1日目〜1日目〜
    A・B寸公差±1.0-±1.0±1.0±1.0±1.0
    材質証明書対象対象対象対象対象対象
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    透明樹脂プレート・樹脂カバーパネルカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
