ロボットスタンド-三菱電機
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：8日目
スタンド上面に、三菱電機製ロボットの各機種に合わせた取付穴加工済の溶接スタンドです。2020年3月より...
詳細を確認- 本商品はパイプ素材に直接無電解ニッケル処理をしており商品表面に凹凸がある場合があります。
上記を気にされる場合はロボットスタンド-角タイプ塗装品を選定ください。 - ロボット機種毎に上面プレートの取付穴加工が変わります。詳細は「スタンド上面加工図」をご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
[ ! ]上下プレートの位置ずれは0.5mm以内となります。
| Type | [ M ]材質 | [ S ]表面処理 |
| RBSWM | SS400 | 無電解ニッケルメッキ |
規格表
| 型式 | － | 上面加工 | － | H |
| RBSWM210 | － | MS5A | － | H175 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]溶接時の熱や上下面加工により、T寸法は±1.5以内で変動する可能性があります。（但しH寸法公差「±0.1」は保証値です。）
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 上面加工 (上面加工図参照) | H 指定 5mm単位 | (T) [ ! ] | G | N | (C) | パイプ寸法(Sch40) 鋼：JIS G 3454, STPG370 | ￥基準単価 | ||||||
| Type | A | RBSWM | ||||||||||||
| 呼び | E | t | H100-150 | H155-200 | H205-250 | H255-300 | ||||||||
| RBSWM | 180 | MV3A | 100～300 | 14 | 150 | 11 | 2 | 150A | 165.2 | 7.1 | 24,200 | 25,600 | 26,100 | 27,700 |
| 210 | MS5A | 170 | 28,600 | 29,400 | 30,800 | 31,600 | ||||||||
| 225 | MV6A MV6B | 17 | 190 | 14 | 3 | 200A | 216.3 | 8.2 | 38,800 | 39,400 | 43,100 | 44,600 | ||
■スタンド上面加工図
[ ! ]タップ、ノック穴の深さは「径×2」となります。
| 上面加工図 | ||||
| ミスミ型式 | MV3A | MS5A | MV6A | MV6B |
| ロボット種類 | 垂直多関節 | スカラ | 垂直多関節 | 垂直多関節 |
| 対応ロボット機種 | RV-2F RV-2FR RV-2FL RV-2FRL | RH-3FH RH-3FRH RH-6FH RH-6FRH | RV-4F RV-4FR RV-4FL RV-4FRL | RV-8CRL |
| □Ａ | □180 | □210 | □225 | □225 |
| 加工 図面 |  |  | [ ! ] [ ! ]  | [ ! ] [ ! ]  |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
スタンド上面に、三菱電機製ロボットの各機種に合わせた取付穴加工済の溶接スタンドです。
2020年3月より三菱電機規格を追加いたしました！
ご注意
- 本商品はパイプ素材に直接無電解ニッケル処理をしており商品表面に凹凸がある場合があります。
上記を気にされる場合はロボットスタンド-角タイプ塗装品を選定ください。 - ロボット機種毎に上面プレートの取付穴加工が変わります。詳細は「スタンド上面加工図」をご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1～4 | 5～ |
| 値引率 | 基準単価 | 基準単価 |
| 出荷日 | 通常 | お見積り |
納期
A=180の場合
A=210、225の場合
| 8 | 日目出荷 |
| 14 | 日目出荷 |
概要・仕様
使用例
[ ! ]ノック穴詳細（通し加工の場合）
| ノック穴 D H7（Ra1.6） | （ｄ） |
| 8 | 7 |
| 6 | 5 |

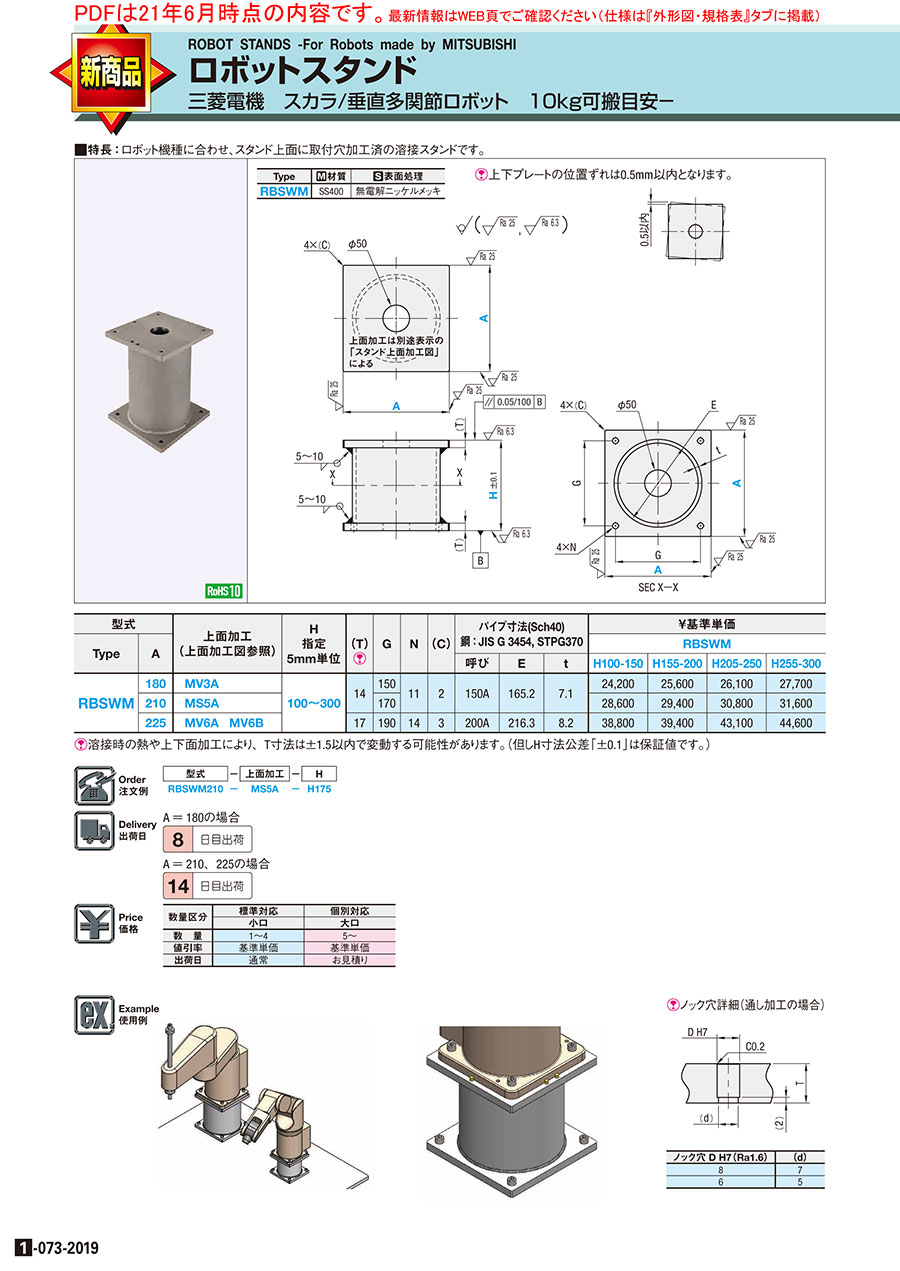

カタログ
