【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードセンターダブル

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 790円～11,090円

税込単価: 869円～12,199円

今見ている商品の標準品

クオリティー品

ミスミ

フランジ付リニアブッシュ　スタンダードタイプ　センターフランジダブル

4.4

通常価格(税別)： 1,310円 (税込価格：1,441円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードシングル

4.3

通常価格(税別)： 300円 (税込価格：330円)

通常出荷日：在庫品1日目

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅...

詳細情報を確認する

特性・用途
該当なし
タイプ
センターフランジ
フランジ種類
センターフランジ
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
SUJ2相当
潤滑の種類
なし
種類
センターフランジ
長さ
ダブル
ボール材質
SUJ2相当
材質証明書
対象

ご注意

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が88型番あります。

外形図・規格表
型番リスト
詳細情報

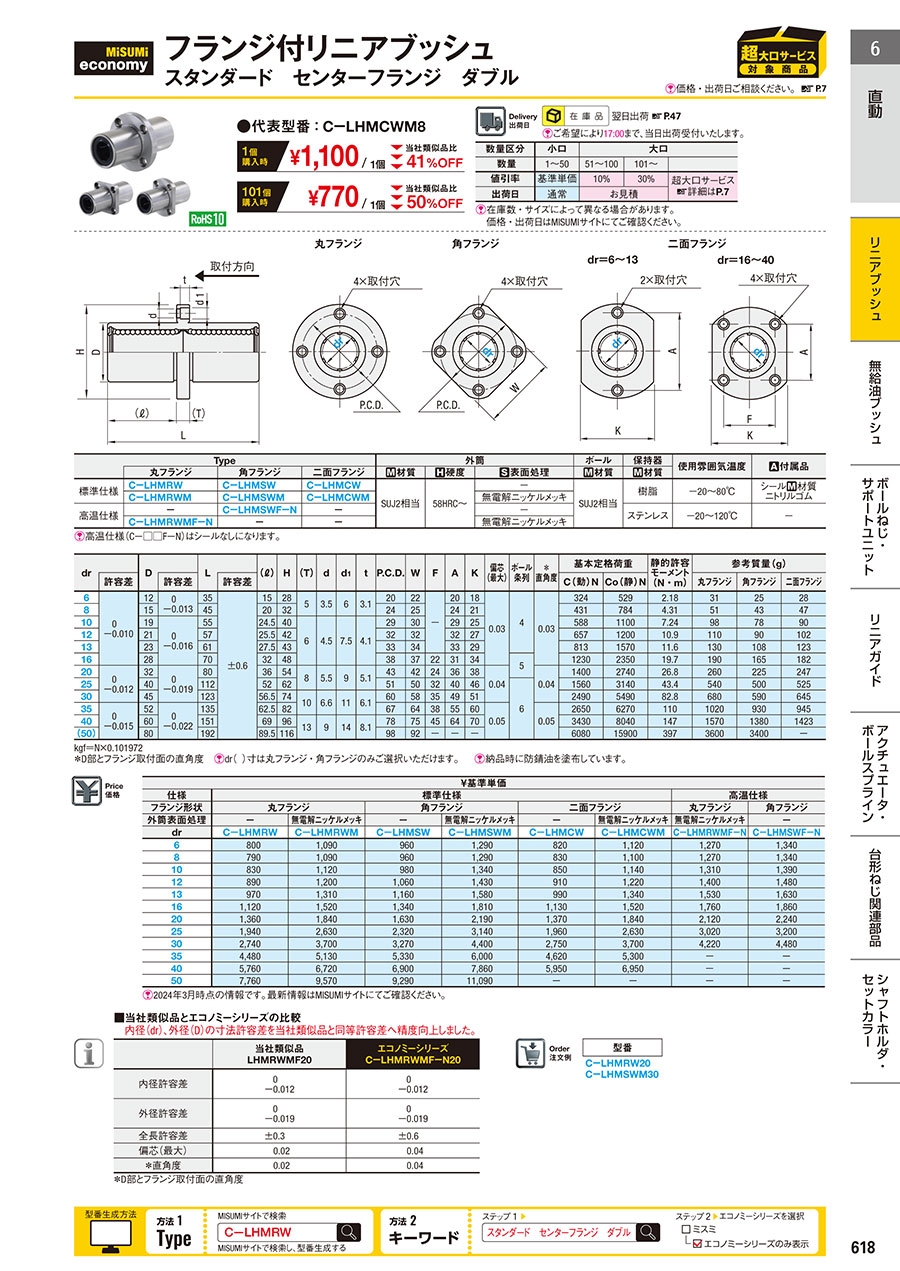

カタログ

外形図・規格表

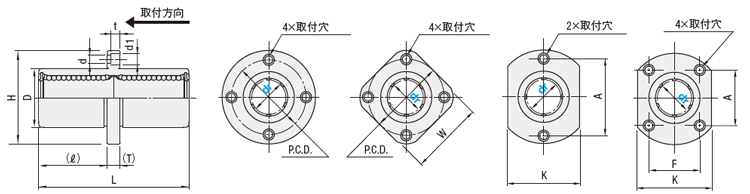

外形図

丸フランジ角フランジ二面フランジ dr=6~13 dr=16~40

Type				外筒			ボール	保持器	使用雰囲気温度	[ A ]付属品
	丸フランジ	角フランジ	二面フランジ	[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質	[ M ]材質
標準仕様	C-LHMRW	C-LHMSW	C-LHMCW	SUJ2相当	58HRC〜	−	SUJ2相当	樹脂	－20〜 80℃	シール[ M ]材質ニトリルゴム
	C-LHMRWM	C-LHMSWM	C-LHMCWM			無電解ニッケルメッキ
高温仕様	−	C-LHMSWF-N	−			−		ステンレス	－20〜120℃	−
	C-LHMRWMF-N	−	−			無電解ニッケルメッキ

[ ! ]高温仕様(Cー▢▢F-N)はシールなしになります。

規格表

注文例		型式（Type・dr）
		C-LHMRW20 C-LHMSWM30

	dr		D		L	(ℓ)	H	(T)	d	d1	t	P.C.D.	W	F	A	K	偏芯(mm) (最大)	ボール条列	＊直角度	基本定格荷重		静的許容モーメント (N・m)	参考質量(g)
	許容差		許容差		許容差															基本定格荷重			参考質量(g)
	許容差		許容差		許容差															C(動)N	Co(静)N		丸フランジ	角フランジ	二面フランジ
6	0　ー0.010	12	0　ー0.013	35	±0.6	15	28	5	3.5	6	3.1	20	22	−	20	18	0.03	4	0.03	324	529	2.18	31	25	28
8		15	0　ー0.013	45		20	32	5	3.5	6	3.1	24	25	−	24	21				431	784	4.31	51	43	47
10		19	0　ー0.016	55		24.5	40	6	4.5	7.5	4.1	29	30	−	29	25				588	1100	7.24	98	78	90
12		21		57		25.5	42					32	32	−	32	27				657	1200	10.9	110	90	102
13		23		61		27.5	43					33	34	−	33	29				813	1570	11.6	130	108	123
16		28		70		32	48					38	37	22	31	34		5		1230	2350	19.7	190	165	182
20	0　ー0.012	32	0　ー0.019	80		36	54	8	5.5	9	5.1	43	42	24	36	38	0.04	5	0.04	1400	2740	26.8	260	225	247
25		40		112		52	62	8	5.5	9	5.1	51	50	32	40	46		6		1560	3140	43.4	540	500	525
30		45		123		56.5	74	10	6.6	11	6.1	60	58	35	49	51				2490	5490	82.8	680	590	645
35	0　ー0.015	52	0　ー0.022	135		62.5	82	10	6.6	11	6.1	67	64	38	55	60	0.05		0.05	2650	6270	110	1020	930	945
40		60		151		69	96	13	9	14	8.1	78	75	45	64	70				3430	8040	147	1570	1380	1423
(50)		80		192		89.5	116	13	9	14	8.1	98	92	−	−	−				6080	15900	397	3600	3400	ー

＊D部とフランジ取付面の直角度
[ ! ]dr()寸は丸フランジ・角フランジのみご選択いただけます
[ ! ]納品時に防錆油を塗布しています。
[ ! ]フランジ型高さ調整スペーサは>>こちらよりお選びいただけます。
[ ! ]シャフト・ハウジング公差は「軸径・ハウジング径の推奨公差」をご確認下さい。

■価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

￥基準単価
仕様	標準仕様						高温仕様
フランジ形状	丸フランジ		角フランジ		二面フランジ		丸フランジ	角フランジ
外筒表面処理	－	無電解ニッケルメッキ	－	無電解ニッケルメッキ	－	無電解ニッケルメッキ	無電解ニッケルメッキ	－
dr	C−LHMRW	C−LHMRWM	C−LHMSW	C−LHMSWM	C−LHMCW	C−LHMCWM	C−LHMRWMF−N	C−LHMSWF−N
6	800	1,090	960	1,290	820	1,120	1,270	1,340
8	790	1,090	960	1,290	830	1,100	1,270	1,340
10	830	1,120	980	1,340	850	1,140	1,310	1,390
12	890	1,200	1,060	1,430	910	1,220	1,400	1,480
13	970	1,310	1,160	1,580	990	1,340	1,530	1,630
16	1,120	1,520	1,340	1,810	1,130	1,520	1,760	1,860
20	1,360	1,840	1,630	2,190	1,370	1,840	2,120	2,240
25	1,940	2,630	2,320	3,140	1,960	2,630	3,020	3,200
30	2,740	3,700	3,270	4,400	2,750	3,700	4,220	4,480
35	4,480	5,130	5,330	6,000	4,620	5,300	－	ー
40	5,760	6,720	6,900	7,860	5,950	6,950	－	ー
50	7,760	9,570	9,290	11,090	ー	ー	ー	ー

商品概要

【特徴】
♢まとめ買いにより、当社類似品から最大50％割引き！！

【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
　内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。

	当社類似品 LHMRWMF20	エコノミーシリーズ CーLHMRWMFーN20
内径許容差	0 ー0.012	0 ー0.012
外径許容差	0 ー0.019	0 ー0.019
全長許容差	±0.3	±0.6
偏芯(最大)	0.02	0.04
＊直角度	0.02	0.04

＊D部とフランジ取付面の直角度

【当社類似品との価格比較】

ご注文数量	当社類似品 LHMCWM8	本商品 C-LHMCWM8	プライスダウン率
1	1860	1100	41%
51	1674	990	41%
101	1525	770	50%

■値引率詳細例

ご注文数量	割引き率 C-LHMCWM8
1～50	-
51～100	10%
101～1000	30%

各型番の数量別価格・納期は、型番確定後に価格を確認をクリックしてご確認ください。

型番リスト

表示件数

型番

フランジ形状

内接円径 dr

(φ)

全長 L

(mm)

外筒表面処理

外径 D

(φ)

基本定格荷重動定格（詳細）

(N)

基本定格荷重静定格

(N)

内接円形許容差（マイナス側）

(mm)

偏心

(μm)

保持器材質

シール

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

二面フランジ	6	35	表面処理なし	12	324	529	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
二面フランジ	8	45	表面処理なし	15	431	784	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
二面フランジ	10	55	表面処理なし	19	588	1100	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
二面フランジ	12	57	表面処理なし	21	657	1200	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
二面フランジ	13	61	表面処理なし	23	813	1570	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
二面フランジ	16	70	表面処理なし	28	1230	2350	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
二面フランジ	20	80	表面処理なし	32	1400	2740	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
二面フランジ	25	112	表面処理なし	40	1560	3140	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
二面フランジ	30	123	表面処理なし	45	2490	5490	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
二面フランジ	35	135	表面処理なし	52	2650	6270	-0.018	50	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
二面フランジ	40	151	表面処理なし	60	3430	8040	-0.018	50	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
二面フランジ	6	35	[表面処理あり] 無電解ニッケルメッキ	12	324	529	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	8	45	[表面処理あり] 無電解ニッケルメッキ	15	431	784	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	10	55	[表面処理あり] 無電解ニッケルメッキ	19	588	1100	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	12	57	[表面処理あり] 無電解ニッケルメッキ	21	657	1200	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	13	61	[表面処理あり] 無電解ニッケルメッキ	23	813	1570	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	16	70	[表面処理あり] 無電解ニッケルメッキ	28	1230	2350	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	20	80	[表面処理あり] 無電解ニッケルメッキ	32	1400	2740	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	25	112	[表面処理あり] 無電解ニッケルメッキ	40	1560	3140	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	30	123	[表面処理あり] 無電解ニッケルメッキ	45	2490	5490	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	35	135	[表面処理あり] 無電解ニッケルメッキ	52	2650	6270	-0.018	50	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	40	151	[表面処理あり] 無電解ニッケルメッキ	60	3430	8040	-0.018	50	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	6	35	表面処理なし	12	324	529	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	8	45	表面処理なし	15	431	784	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	10	55	表面処理なし	19	588	1100	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	12	57	表面処理なし	21	657	1200	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	13	61	表面処理なし	23	813	1570	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	16	70	表面処理なし	28	1230	2350	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	20	80	表面処理なし	32	1400	2740	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	25	112	表面処理なし	40	1560	3140	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	30	123	表面処理なし	45	2490	5490	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	35	135	表面処理なし	52	2650	6270	-0.018	50	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	40	151	表面処理なし	60	3430	8040	-0.018	50	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	50	192	表面処理なし	80	6080	15900	-0.018	50	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
丸フランジ	6	35	[表面処理あり] 無電解ニッケルメッキ	12	324	529	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	8	45	[表面処理あり] 無電解ニッケルメッキ	15	431	784	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	10	55	[表面処理あり] 無電解ニッケルメッキ	19	588	1100	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	12	57	[表面処理あり] 無電解ニッケルメッキ	21	657	1200	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	13	61	[表面処理あり] 無電解ニッケルメッキ	23	813	1570	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	16	70	[表面処理あり] 無電解ニッケルメッキ	28	1230	2350	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	20	80	[表面処理あり] 無電解ニッケルメッキ	32	1400	2740	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	25	112	[表面処理あり] 無電解ニッケルメッキ	40	1560	3140	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	30	123	[表面処理あり] 無電解ニッケルメッキ	45	2490	5490	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	35	135	[表面処理あり] 無電解ニッケルメッキ	52	2650	6270	-0.018	50	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	40	151	[表面処理あり] 無電解ニッケルメッキ	60	3430	8040	-0.018	50	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	50	192	[表面処理あり] 無電解ニッケルメッキ	80	6080	15900	-0.018	50	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	6	35	[表面処理あり] 無電解ニッケルメッキ	12	324	529	-0.013	30	ステンレス	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	8	45	[表面処理あり] 無電解ニッケルメッキ	15	431	784	-0.013	30	ステンレス	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	10	55	[表面処理あり] 無電解ニッケルメッキ	19	588	1100	-0.013	30	ステンレス	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	12	57	[表面処理あり] 無電解ニッケルメッキ	21	657	1200	-0.013	30	ステンレス	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	13	61	[表面処理あり] 無電解ニッケルメッキ	23	813	1570	-0.013	30	ステンレス	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	16	70	[表面処理あり] 無電解ニッケルメッキ	28	1230	2350	-0.013	30	ステンレス	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	20	80	[表面処理あり] 無電解ニッケルメッキ	32	1400	2740	-0.015	40	ステンレス	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	25	112	[表面処理あり] 無電解ニッケルメッキ	40	1560	3140	-0.015	40	ステンレス	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	30	123	[表面処理あり] 無電解ニッケルメッキ	45	2490	5490	-0.015	40	ステンレス	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個
角フランジ	6	35	表面処理なし	12	324	529	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
角フランジ	8	45	表面処理なし	15	431	784	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
角フランジ	10	55	表面処理なし	19	588	1100	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
角フランジ	12	57	表面処理なし	21	657	1200	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個
角フランジ	13	61	表面処理なし	23	813	1570	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

820円 ( 902円 )	在庫品1日目当日出荷可能	LHMCW6
830円 ( 913円 )	在庫品1日目当日出荷可能	LHMCW8
850円 ( 935円 )	在庫品1日目当日出荷可能	LHMCW10
910円 ( 1,001円 )	在庫品1日目当日出荷可能	LHMCW12
990円 ( 1,089円 )	在庫品1日目当日出荷可能	LHMCW13
1,130円 ( 1,243円 )	在庫品1日目当日出荷可能	LHMCW16
1,370円 ( 1,507円 )	在庫品1日目当日出荷可能	LHMCW20
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能	LHMCW25
2,750円 ( 3,025円 )	在庫品1日目当日出荷可能	LHMCW30
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能	LHMCW35
5,950円 ( 6,545円 )	在庫品1日目当日出荷可能	LHMCW40
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	LHMCWM6
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能	LHMCWM8
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能	LHMCWM10
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能	LHMCWM12
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能	LHMCWM13
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能	LHMCWM16
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能	LHMCWM20
2,630円 ( 2,893円 )	在庫品1日目当日出荷可能	LHMCWM25
3,700円 ( 4,070円 )	在庫品1日目当日出荷可能	LHMCWM30
5,300円 ( 5,830円 )	在庫品1日目当日出荷可能	LHMCWM35
6,950円 ( 7,645円 )	在庫品1日目当日出荷可能	LHMCWM40
800円 ( 880円 )	在庫品1日目当日出荷可能	LHMRW6
790円 ( 869円 )	在庫品1日目当日出荷可能	LHMRW8
830円 ( 913円 )	在庫品1日目当日出荷可能	LHMRW10
890円 ( 979円 )	在庫品1日目当日出荷可能	LHMRW12
970円 ( 1,067円 )	在庫品1日目当日出荷可能	LHMRW13
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	LHMRW16
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能	LHMRW20
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能	LHMRW25
2,740円 ( 3,014円 )	在庫品1日目当日出荷可能	LHMRW30
4,480円 ( 4,928円 )	在庫品1日目当日出荷可能	LHMRW35
5,760円 ( 6,336円 )	在庫品1日目当日出荷可能	LHMRW40
7,760円 ( 8,536円 )	在庫品1日目当日出荷可能	LHMRW50
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能	LHMRWM6
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能	LHMRWM8
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	LHMRWM10
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能	LHMRWM12
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能	LHMRWM13
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能	LHMRWM16
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能	LHMRWM20
2,630円 ( 2,893円 )	在庫品1日目当日出荷可能	LHMRWM25
3,700円 ( 4,070円 )	在庫品1日目当日出荷可能	LHMRWM30
5,130円 ( 5,643円 )	在庫品1日目当日出荷可能	LHMRWM35
6,720円 ( 7,392円 )	在庫品1日目当日出荷可能	LHMRWM40
9,570円 ( 10,527円 )	在庫品1日目当日出荷可能	LHMRWM50
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能	LHMRWMF6
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能	LHMRWMF8
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能	LHMRWMF10
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	LHMRWMF12
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能	LHMRWMF13
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能	LHMRWMF16
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能	LHMRWMF20
3,020円 ( 3,322円 )	在庫品1日目当日出荷可能	LHMRWMF25
4,220円 ( 4,642円 )	在庫品1日目当日出荷可能	LHMRWMF30
960円 ( 1,056円 )	在庫品1日目当日出荷可能	LHMSW6
960円 ( 1,056円 )	在庫品1日目当日出荷可能	LHMSW8
980円 ( 1,078円 )	在庫品1日目当日出荷可能	LHMSW10
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能	LHMSW12
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能	LHMSW13

基本情報
概要・仕様

基本情報

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！
内径・L寸など外形公差を緩和した中精度リニアブッシュです。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック
商品ラインナップ

ご注意

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

注意・禁止事項

■定期メンテナンス
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。

■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。

■ミスミリニアブッシュには、g6公差の焼入れシャフトを推奨します。

使用方法

図解	使用方法説明
	リニアブッシュに荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
	リニアブシュは構造上回転運動には適しておりません。無理に回転させると破損の原因となりますのでご注意ください。
	リニアブシュは抜き差しを繰り返す用途には適しておりません。
	リニアブシュにシャフトを挿入する際、シャフトをこじった状態で挿入するとボールが脱落したり、リテーナを変形させますので芯を合わせて静かに組み込んでください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードセンターダブルのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

シャッターガイド

満足度：5.02025/03/03

シャッターの昇降ガイドとして使用しました、短納期で機能も問題なく使用できました

0人が参考にしています。

シリンダー駆動の補強に使用しています。

満足度：4.02024/11/07

品質は問題なさそうです。見た目は少し落ちるかと思う。ザグリ穴の粗さが少し目立つけど結局はボルトで隠れるので問題なし。型式...もっと読む

0人が参考にしています。

生産設備の駆動に使用しています

満足度：5.02024/09/09

精度、持久性ともメーカー品と遜色なく使用できています。納期が早く、メーカー品より型式の選定がわかりやすいです。

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードセンターダブル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードセンターミドル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードインローダブル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードミドル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードインローシングル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュコンパクトシングル
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	790円-	660円 -	790円 -	540円 -	420円 -	510円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし
タイプ	センターフランジ	センターフランジ	インローフランジ	標準フランジ	インローフランジ	標準フランジ
フランジ種類	センターフランジ	センターフランジ	インローフランジ	標準フランジ	インローフランジ	標準フランジ
直動/回転運動	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)
外筒材質	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当

よく一緒に購入される商品

ミスミ
シャフト　片端おねじ・片端めねじキリ穴付…4.6
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
シャフト　両端めねじタイプ4.6
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
フランジ付リニアブッシュ　スタンダードタ…4.3
通常価格(税別) : 1,310円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
【エコノミーシリーズ】 RoHS対応シ…0
通常価格(税別) : 1,240円-
通常出荷日 : 在庫品1日目～
当日出荷可能
SMC
フローティングジョイント標準形 JAシ…4.8
通常価格(税別) : 109円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ボールスプライン両端めねじタイプ4.3
通常価格(税別) : -
通常出荷日 : 5日目～
ミスミ
無給油ブッシュ　センターフランジ型ハウジ…4
通常価格(税別) : 2,710円-
通常出荷日 : 在庫品1日目～
当日出荷可能
SMC
【在庫品多数】薄形シリンダ標準形複動…4.5
通常価格(税別) : 2,420円-
通常出荷日 : 在庫品1日目～
当日出荷可能

リニアブッシュカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

フランジ形状

内接円径 dr(φ)

全長 L(mm)

外筒表面処理

外径 D(φ)

偏心(μm)

保持器材質

シール

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS対応 フランジ付リニアブッシュ スタンダード センター ダブル

ご注意

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

概要・仕様

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

リニアブッシュカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードセンターダブル
