【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードインローダブル

通常単価(税別): 790円～10,600円

税込単価: 869円～11,660円

通常出荷日：在庫品1日目当日出荷可能

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！内径・L寸など外...

詳細を確認

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

今見ている商品の標準品

ミスミ

インロー丸フランジ付リニアブッシュ　ダブル

通常価格(税別)： 1,300円 (税込価格：1,430円)

通常出荷日：在庫品1日目

今見ている商品の標準品

ミスミ

インロー二面フランジ付リニアブッシュ　ダブル

通常価格(税別)： 1,480円 (税込価格：1,628円)

通常出荷日：在庫品1日目

未確定：候補が58型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

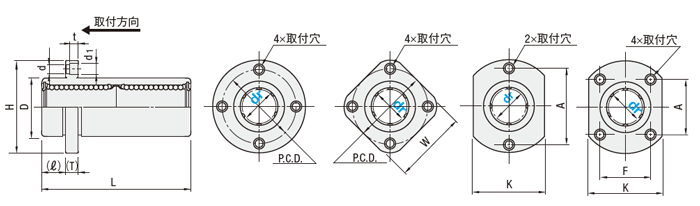

外形図

丸フランジ角フランジ二面フランジ dr=6~13 dr=16~30

Type			外筒			ボール	保持器	使用雰囲気温度	[ A ]付属品
丸フランジ	角フランジ	二面フランジ	[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質	[ M ]材質
C-LHIRW	−	C-LHICW	SUJ2相当	58HRC〜	−	SUJ2相当	樹脂	－20〜 80℃	シール[ M ]材質ニトリルゴム
C-LHIRWM	C-LHISWM	C-LHICWM			無電解ニッケルメッキ

規格表

注文例		型式（Type・dr）
		C-LHIRW20 C-LHICWM30

	dr		D		L	(ℓ)	H	(T)	d	d1	t	P.C.D.	W	F	A	K	偏心(mm) (最大) ＊1	ボール条列	直角度＊2	基本定格荷重		静的許容モーメント (N・m)	参考質量(g)
	許容差		許容差		許容差															基本定格荷重			参考質量(g)
																				C(動)N	Co(静)N		丸フランジ	角フランジ	二面フランジ
																				C(動)N	Co(静)N		丸フランジ	角フランジ	二面フランジ
6	0　ー0.010	12	0　ー0.013	35	±0.6	5	28	5	3.5	6	3.1	20	22	-	20	18	0.03	4	0.03	323	529	2.18	31	25	28
8		15	0　ー0.013	45		5	32	5	3.5	6	3.1	24	25	-	24	21				431	784	4.31	51	43	47
10		19	0　ー0.016	55		6	40	6	4.5	7.5	4.1	29	30	-	29	25				588	1100	7.24	98	78	90
12		21		57			42					32	32	-	32	27				657	1200	10.9	110	90	102
13		23		61			43					33	34	-	33	29				813	1570	11.6	130	108	123
16		28		70			48					38	37	22	31	34		5		1230	2350	19.7	190	165	182
20	0　ー0.012	32	0　ー0.019	80		8	54	8	5.5	9	5.1	43	42	24	36	38	0.04	5	0.04	1400	2740	26.8	260	225	247
25		40		112		8	62	8	5.5	9	5.1	51	50	32	40	46		6		1560	3140	43.4	540	500	525
30		45		123		10	74	10	6.6	11	6.1	60	58	35	49	51				2490	5490	82.8	680	590	645
35	0　ー0.015	52	0　ー0.022	135		10	82	10	6.6	11	6.1	67	64	38	55	60	0.05		0.05	2650	6270	110	1020	930	945
40		60		151		13	96	13	9	14	8.1	78	75	45	64	70				3430	8040	147	1570	1380	1423
(50)		80		192		13	116	13	9	14	8.1	98	92	-	-	-				6080	15900	397	3600	3400	-

＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]dr ( )寸は丸フランジ・角フランジのみご選択いただけます。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]フランジ型高さ調整スペーサは >>こちらからお選びいただけます。
[ ! ]納入時に防錆油が塗布されています。
[ ! ]シャフト・ハウジング公差は下記「軸径・ハウジング径の推奨公差」をご確認ください。

■価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

￥基準単価
フランジ形状	丸フランジ		角フランジ	二面フランジ
外筒表面処理	－	無電解ニッケルメッキ	無電解ニッケルメッキ	－	無電解ニッケルメッキ
dr	C−LHIRW	C−LHIRWM	C−LHISWM	C−LHICW	C−LHICWM
6	790	1,110	1,270	890	1,210
8	790	1,110	1,270	890	1,190
10	810	1,140	1,300	920	1,240
12	870	1,220	1,390	980	1,330
13	960	1,340	1,520	1,080	1,460
16	1,090	1,530	1,750	1,230	1,640
20	1,310	1,840	2,110	1,460	1,970
25	1,860	2,600	2,990	2,030	2,750
30	2,600	3,640	4,180	2,820	3,810
35	4,230	5,060	5,720	4,990	5,770
40	5,470	6,680	7,490	6,460	7,610
50	7,370	9,520	10,600	－	－

商品概要

【特徴】
♢まとめ買いにより、当社類似品から最大50％割引き！！

【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
　内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。

	当社類似品 LHIRW20	エコノミーシリーズ CーLHIRW20
内径許容差	0 ー0.012	0 ー0.012
外径許容差	0 ー0.019	0 ー0.019
全長許容差	±0.3	±0.6
偏芯(最大)	0.02	0.04
＊直角度	0.02	0.04

＊D部とフランジ取付面の直角度

【当社類似品との価格比較】

ご注文数量	当社類似品 LHICWM8	本商品 C-LHICWM8	プライスダウン率
1	2020	1190	41%
51	1818	1071	41%
101	1656	833	50%

■値引率詳細例

ご注文数量	割引き率 C-LHICWM8
1～30	-
31～100	10%
101～1000	30%

各型番の数量別価格・納期は、型番確定後に価格を確認をクリックしてご確認ください。

型番リスト

表示件数

型番

フランジ形状

内接円径 dr

(φ)

全長 L

(mm)

外筒表面処理

外径 D

(φ)

基本定格荷重動定格（詳細）

(N)

基本定格荷重静定格

(N)

内接円形許容差（マイナス側）

(mm)

偏心

(μm)

材質証明書：表面処理

RoHS?

最小発注数量

二面フランジ	6	35	表面処理なし	12	324	529	-0.013	30	-	10	1個
二面フランジ	8	45	表面処理なし	15	431	784	-0.013	30	-	10	1個
二面フランジ	10	55	表面処理なし	19	588	1100	-0.013	30	-	10	1個
二面フランジ	12	57	表面処理なし	21	657	1200	-0.013	30	-	10	1個
二面フランジ	13	61	表面処理なし	23	813	1570	-0.013	30	-	10	1個
二面フランジ	16	70	表面処理なし	28	1230	2350	-0.013	30	-	10	1個
二面フランジ	20	80	表面処理なし	32	1400	2740	-0.015	40	-	10	1個
二面フランジ	25	112	表面処理なし	40	1560	3140	-0.015	40	-	10	1個
二面フランジ	30	123	表面処理なし	45	2490	5490	-0.015	40	-	10	1個
二面フランジ	35	135	表面処理なし	52	2650	6270	-0.018	50	-	10	1個
二面フランジ	40	151	表面処理なし	60	3430	8040	-0.018	50	-	10	1個
二面フランジ	6	192	[表面処理あり] 無電解ニッケルメッキ	80	6080	15900	-0.018	50	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	8	45	[表面処理あり] 無電解ニッケルメッキ	15	431	784	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	10	55	[表面処理あり] 無電解ニッケルメッキ	19	588	1100	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	12	57	[表面処理あり] 無電解ニッケルメッキ	21	657	1200	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	13	61	[表面処理あり] 無電解ニッケルメッキ	23	813	1570	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	16	70	[表面処理あり] 無電解ニッケルメッキ	28	1230	2350	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	20	80	[表面処理あり] 無電解ニッケルメッキ	32	1400	2740	-0.015	40	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	25	112	[表面処理あり] 無電解ニッケルメッキ	40	1560	3140	-0.015	40	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	30	123	[表面処理あり] 無電解ニッケルメッキ	45	2490	5490	-0.015	40	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	35	135	[表面処理あり] 無電解ニッケルメッキ	52	2650	6270	-0.018	50	外筒：無電解ニッケルメッキ	10	1個
二面フランジ	40	151	[表面処理あり] 無電解ニッケルメッキ	60	3430	8040	-0.018	50	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	6	35	表面処理なし	12	324	529	-0.013	30	-	10	1個
丸フランジ	8	45	表面処理なし	15	431	784	-0.013	30	-	10	1個
丸フランジ	10	55	表面処理なし	19	588	1100	-0.013	30	-	10	1個
丸フランジ	12	57	表面処理なし	21	657	1200	-0.013	30	-	10	1個
丸フランジ	13	61	表面処理なし	23	813	1570	-0.013	30	-	10	1個
丸フランジ	16	70	表面処理なし	28	1230	2350	-0.013	30	-	10	1個
丸フランジ	20	80	表面処理なし	32	1400	2740	-0.015	40	-	10	1個
丸フランジ	25	112	表面処理なし	40	1560	3140	-0.015	40	-	10	1個
丸フランジ	30	123	表面処理なし	45	2490	5490	-0.015	40	-	10	1個
丸フランジ	35	135	表面処理なし	52	2650	6270	-0.018	50	-	10	1個
丸フランジ	40	151	表面処理なし	60	3430	8040	-0.018	50	-	10	1個
丸フランジ	50	192	表面処理なし	80	6080	15900	-0.018	50	-	10	1個
丸フランジ	6	192	[表面処理あり] 無電解ニッケルメッキ	80	6080	15900	-0.018	50	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	8	45	[表面処理あり] 無電解ニッケルメッキ	15	431	784	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	10	55	[表面処理あり] 無電解ニッケルメッキ	19	588	1100	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	12	57	[表面処理あり] 無電解ニッケルメッキ	21	657	1200	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	13	61	[表面処理あり] 無電解ニッケルメッキ	23	813	1570	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	16	70	[表面処理あり] 無電解ニッケルメッキ	28	1230	2350	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	20	80	[表面処理あり] 無電解ニッケルメッキ	32	1400	2740	-0.015	40	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	25	112	[表面処理あり] 無電解ニッケルメッキ	40	1560	3140	-0.015	40	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	30	123	[表面処理あり] 無電解ニッケルメッキ	45	2490	5490	-0.015	40	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	35	135	[表面処理あり] 無電解ニッケルメッキ	52	2650	6270	-0.018	50	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	40	151	[表面処理あり] 無電解ニッケルメッキ	60	3430	8040	-0.018	50	外筒：無電解ニッケルメッキ	10	1個
丸フランジ	50	192	[表面処理あり] 無電解ニッケルメッキ	80	6080	15900	-0.018	50	外筒：無電解ニッケルメッキ	10	1個
角フランジ	6	192	[表面処理あり] 無電解ニッケルメッキ	80	6080	15900	-0.018	50	外筒：無電解ニッケルメッキ	10	1個
角フランジ	8	45	[表面処理あり] 無電解ニッケルメッキ	15	431	784	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
角フランジ	10	55	[表面処理あり] 無電解ニッケルメッキ	19	588	1100	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
角フランジ	12	57	[表面処理あり] 無電解ニッケルメッキ	21	657	1200	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
角フランジ	13	61	[表面処理あり] 無電解ニッケルメッキ	23	813	1570	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
角フランジ	16	70	[表面処理あり] 無電解ニッケルメッキ	28	1230	2350	-0.013	30	外筒：無電解ニッケルメッキ	10	1個
角フランジ	20	80	[表面処理あり] 無電解ニッケルメッキ	32	1400	2740	-0.015	40	外筒：無電解ニッケルメッキ	10	1個
角フランジ	25	112	[表面処理あり] 無電解ニッケルメッキ	40	1560	3140	-0.015	40	外筒：無電解ニッケルメッキ	10	1個
角フランジ	30	123	[表面処理あり] 無電解ニッケルメッキ	45	2490	5490	-0.015	40	外筒：無電解ニッケルメッキ	10	1個
角フランジ	35	135	[表面処理あり] 無電解ニッケルメッキ	52	2650	6270	-0.018	50	外筒：無電解ニッケルメッキ	10	1個
角フランジ	40	151	[表面処理あり] 無電解ニッケルメッキ	60	3430	8040	-0.018	50	外筒：無電解ニッケルメッキ	10	1個
角フランジ	50	192	[表面処理あり] 無電解ニッケルメッキ	80	6080	15900	-0.018	50	外筒：無電解ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

890円 ( 979円 )	在庫品1日目当日出荷可能	LHICW6
890円 ( 979円 )	在庫品1日目当日出荷可能	LHICW8
920円 ( 1,012円 )	在庫品1日目当日出荷可能	LHICW10
980円 ( 1,078円 )	在庫品1日目当日出荷可能	LHICW12
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能	LHICW13
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能	LHICW16
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能	LHICW20
2,030円 ( 2,233円 )	在庫品1日目当日出荷可能	LHICW25
2,820円 ( 3,102円 )	在庫品1日目当日出荷可能	LHICW30
4,990円 ( 5,489円 )	在庫品1日目当日出荷可能	LHICW35
6,460円 ( 7,106円 )	在庫品1日目当日出荷可能	LHICW40
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能	LHICWM6
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	LHICWM8
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能	LHICWM10
1,330円 ( 1,463円 )	在庫品1日目当日出荷可能	LHICWM12
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能	LHICWM13
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能	LHICWM16
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能	LHICWM20
2,750円 ( 3,025円 )	在庫品1日目当日出荷可能	LHICWM25
3,810円 ( 4,191円 )	在庫品1日目当日出荷可能	LHICWM30
5,770円 ( 6,347円 )	在庫品1日目当日出荷可能	LHICWM35
7,610円 ( 8,371円 )	在庫品1日目当日出荷可能	LHICWM40
790円 ( 869円 )	在庫品1日目当日出荷可能	LHIRW6
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能	LHIRW8
810円 ( 891円 )	在庫品1日目当日出荷可能	LHIRW10
870円 ( 957円 )	在庫品1日目当日出荷可能	LHIRW12
960円 ( 1,056円 )	在庫品1日目当日出荷可能	LHIRW13
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能	LHIRW16
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能	LHIRW20
1,860円 ( 2,046円 )	在庫品1日目当日出荷可能	LHIRW25
2,600円 ( 2,860円 )	在庫品1日目当日出荷可能	LHIRW30
4,230円 ( 4,653円 )	在庫品1日目当日出荷可能	LHIRW35
5,470円 ( 6,017円 )	在庫品1日目当日出荷可能	LHIRW40
7,370円 ( 8,107円 )	在庫品1日目当日出荷可能	LHIRW50
1,110円 ( 1,221円 )	在庫品1日目当日出荷可能	LHIRWM6
1,110円 ( 1,221円 )	在庫品1日目当日出荷可能	LHIRWM8
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能	LHIRWM10
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能	LHIRWM12
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能	LHIRWM13
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能	LHIRWM16
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能	LHIRWM20
2,600円 ( 2,860円 )	在庫品1日目当日出荷可能	LHIRWM25
3,640円 ( 4,004円 )	在庫品1日目当日出荷可能	LHIRWM30
5,060円 ( 5,566円 )	在庫品1日目当日出荷可能	LHIRWM35
6,680円 ( 7,348円 )	在庫品1日目当日出荷可能	LHIRWM40
9,520円 ( 10,472円 )	在庫品1日目当日出荷可能	LHIRWM50
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能	LHISWM6
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能	LHISWM8
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	LHISWM10
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能	LHISWM12
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能	LHISWM13
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能	LHISWM16
2,110円 ( 2,321円 )	在庫品1日目当日出荷可能	LHISWM20
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能	LHISWM25
4,180円 ( 4,598円 )	在庫品1日目当日出荷可能	LHISWM30
5,720円 ( 6,292円 )	在庫品1日目当日出荷可能	LHISWM35
7,490円 ( 8,239円 )	在庫品1日目当日出荷可能	LHISWM40
10,600円 ( 11,660円 )	在庫品1日目当日出荷可能	LHISWM50

基本情報

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！
内径・L寸など外形公差を緩和した中精度リニアブッシュです。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック
商品ラインナップ

ご注意

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

注意・禁止事項

■定期メンテナンス
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。

■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。

■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。

使用方法

図解	使用方法説明
	リニアブッシュに荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
	リニアブシュは構造上回転運動には適しておりません。無理に回転させると破損の原因となりますのでご注意ください。
	リニアブシュは抜き差しを繰り返す用途には適しておりません。
	リニアブシュにシャフトを挿入する際、シャフトをこじった状態で挿入するとボールが脱落したり、リテーナを変形させますので芯を合わせて静かに組み込んでください。

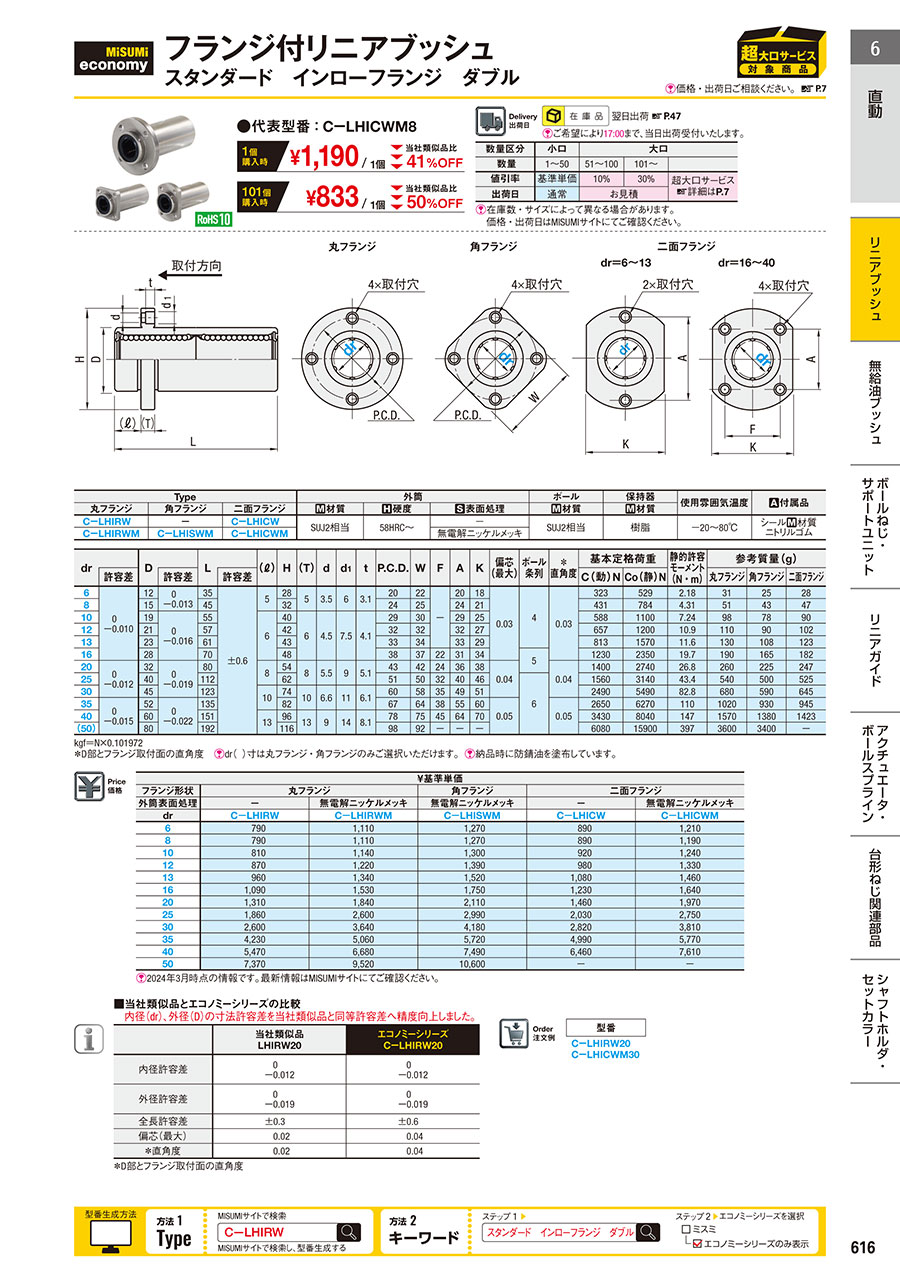

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードインローダブルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードインローダブル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードインローシングル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードインローミドル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードミドル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードセンターダブル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュコンパクトシングル
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	790円-	420円 -	730円 -	540円 -	790円 -	510円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし
タイプ	インローフランジ	インローフランジ	インローフランジ	標準フランジ	センターフランジ	標準フランジ
フランジ種類	インローフランジ	インローフランジ	インローフランジ	標準フランジ	センターフランジ	標準フランジ
直動/回転運動	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)
外筒材質	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当

よく一緒に購入される商品

ミスミ
シムリング4.6
通常価格(税別) : 120円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
インロー丸フランジ付リニアブッシュ　ダブ…4
通常価格(税別) : 1,300円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
無給油ブッシュ　標準フランジ型ハウジング…4
通常価格(税別) : 1,240円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
【エコノミーシリーズ】 RoHS対応シ…0
通常価格(税別) : 2,190円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ストップピンねじ止めタイプ4.5
通常価格(税別) : 470円-
通常出荷日 : 在庫品1日目～
当日出荷可能
SMC
フローティングジョイント標準形 JAシ…4.8
通常価格(税別) : 109円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
シャフト　両端めねじパイプスパナ溝付きタ…4.7
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
低頭六角穴付ボルト【メカニカル部品カタロ…4.6
通常価格(税別) : 90円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
セットカラー　セパレートタイプ　スタンダ…4.6
通常価格(税別) : 440円-
通常出荷日 : 在庫品1日目～
当日出荷可能

リニアブッシュカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

chemSHERPA・RoHS

フランジ形状

内接円径 dr(φ)

全長 L(mm)

外筒表面処理

外径 D(φ)

偏心(μm)

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードインローダブル

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

概要・仕様

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

リニアブッシュカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

絞り込み条件

chemSHERPA・RoHS

フランジ形状

内接円径 dr(φ)

全長 L(mm)

外筒表面処理

外径 D(φ)

偏心(μm)

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS対応 フランジ付リニアブッシュ スタンダード インロー ダブル

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

概要・仕様

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

リニアブッシュカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードインローダブル
