メカロック 高トルク伝達タイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 6,410円～11,670円
- 税込単価
- 7,051円～12,837円
ボルトサイズを上げることにより耐久性が優れ、高い伝達力を必要とされる機構に最適...
詳細情報を確認する未確定：候補が10型番あります。

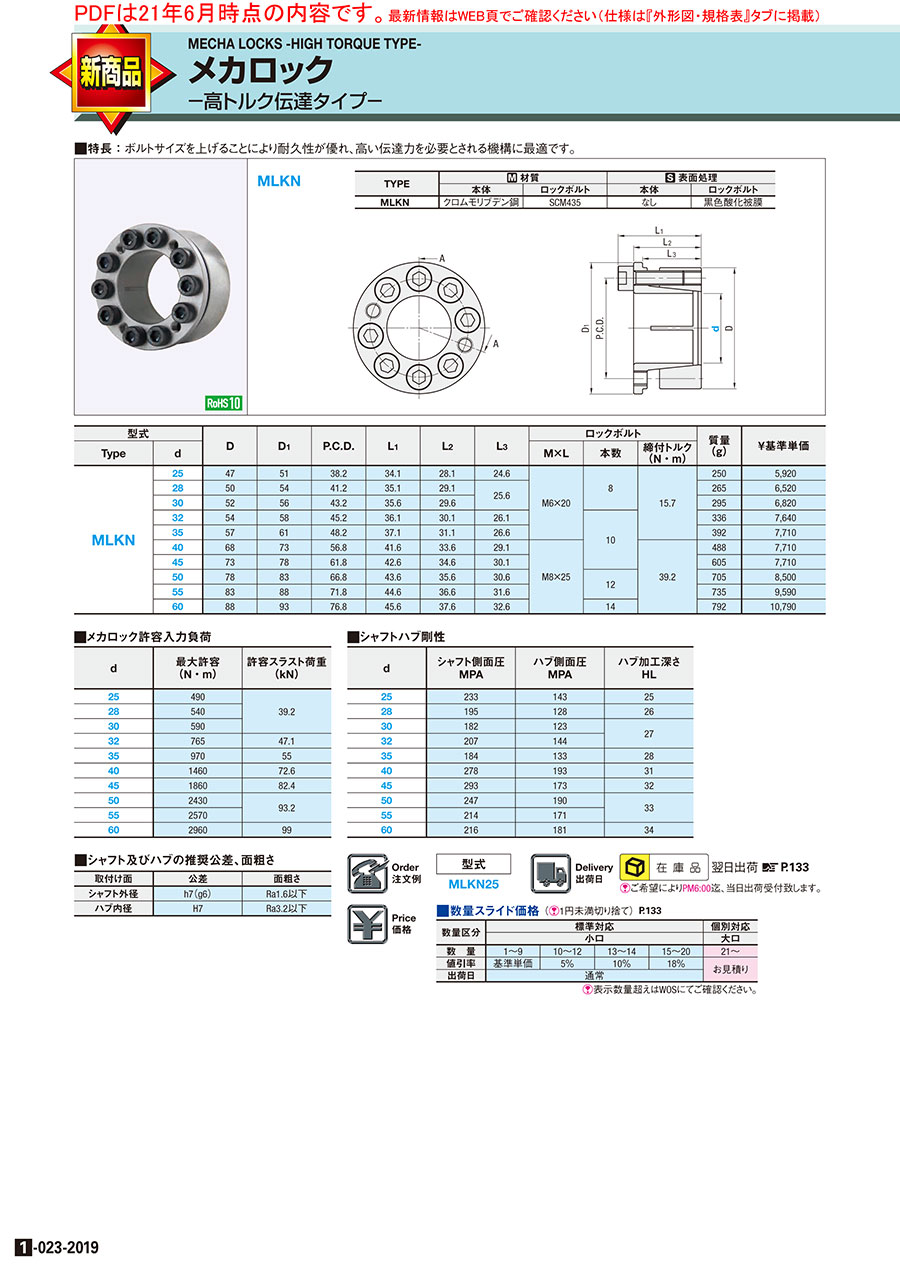

外形図・規格表
MLKN
| TYPE | [ M ]材質 | [ S ]表面処理 | ||
| 本体 | ロックボルト | 本体 | ロックボルト | |
| MLKN | クロムモリブデン鋼 | SCM435 | なし | 黒色酸化皮膜 |
規格表
| 型式 |
| MLKN25 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | D1 | P.C.D. | L1 | L2 | L3 | ロックボルト | 質量 (ｇ) | ￥基準単価 | |||
| Type | d | M×L | 本数 | 締付トルク (N・ｍ) | ||||||||
| MLKN | 25 | 47 | 51 | 38.2 | 34.1 | 28.1 | 24.6 | M6×20 | 8 | 15.7 | 250 | 6,220 |
| 28 | 50 | 54 | 41.2 | 35.1 | 29.1 | 25.6 | 265 | 6,850 | ||||
| 30 | 52 | 56 | 43.2 | 35.6 | 29.6 | 295 | 7,160 | |||||
| 32 | 54 | 58 | 45.2 | 36.1 | 30.1 | 26.1 | 10 | 336 | 8,020 | |||
| 35 | 57 | 61 | 48.2 | 37.1 | 31.1 | 26.6 | 392 | 8,100 | ||||
| 40 | 68 | 73 | 56.8 | 41.6 | 33.6 | 29.1 | M8×25 | 39.2 | 488 | 8,100 | ||
| 45 | 73 | 78 | 61.8 | 42.6 | 34.6 | 30.1 | 605 | 8,100 | ||||
| 50 | 78 | 83 | 66.8 | 43.6 | 35.6 | 30.6 | 12 | 705 | 8,930 | |||
| 55 | 83 | 88 | 71.8 | 44.6 | 36.6 | 31.6 | 735 | 10,070 | ||||
| 60 | 88 | 93 | 76.8 | 45.6 | 37.6 | 32.6 | 14 | 792 | 11,330 | |||
■メカロック許容入力負荷
| d | 最大許容 (N・ｍ) | 許容スラスト荷重 (kN) |
| 25 | 490 | 39.2 |
| 28 | 540 | |
| 30 | 590 | |
| 32 | 765 | 47.1 |
| 35 | 970 | 55 |
| 40 | 1460 | 72.6 |
| 45 | 1860 | 82.4 |
| 50 | 2430 | 93.2 |
| 55 | 2570 | |
| 60 | 2960 | 99 |
■シャフトハブ剛性
| d | シャフト側面圧 MPA | ハブ側面圧 MPA | ハブ加工深さ HL |
| 25 | 233 | 143 | 25 |
| 28 | 195 | 128 | 26 |
| 30 | 182 | 123 | 27 |
| 32 | 207 | 144 | |
| 35 | 184 | 133 | 28 |
| 40 | 278 | 193 | 31 |
| 45 | 293 | 173 | 32 |
| 50 | 247 | 190 | 33 |
| 55 | 214 | 171 | |
| 60 | 216 | 181 | 34 |
■シャフト及びハブの推奨公差、面粗さ
| 取付け面 | 公差 | 面粗さ |
| シャフト外径 | h7(g6) | Ra1.6以下 |
| ハブ内径 | H7 | Ra3.2以下 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,410円 ( 7,051円 ) | 在庫品1日目当日出荷可能 |
7,060円 ( 7,766円 ) | 在庫品1日目当日出荷可能 |
7,380円 ( 8,118円 ) | 在庫品1日目当日出荷可能 |
8,260円 ( 9,086円 ) | 在庫品1日目当日出荷可能 |
8,350円 ( 9,185円 ) | 在庫品1日目当日出荷可能 |
8,350円 ( 9,185円 ) | 在庫品1日目当日出荷可能 |
8,350円 ( 9,185円 ) | 在庫品1日目当日出荷可能 |
9,200円 ( 10,120円 ) | 在庫品1日目当日出荷可能 |
10,380円 ( 11,418円 ) | 在庫品1日目当日出荷可能 |
11,670円 ( 12,837円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ボルトサイズを上げることにより耐久性が優れ、高い伝達力を必要とされる機構に最適です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
■数量スライド価格 （[ ! ]1円未満切り捨て） P.133
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜12 | 13〜14 | 15〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
| 出荷日 | 通常 | ||||
カタログ
商品担当おすすめ
メカロック 高トルク伝達タイプのレビュー
軸締結
5
5.02022/01/06
キー溝を切らずに軸の締結ができるので大変に重宝しています。キー溝を切ることによる応力集中を防げることが一番のメリットです...もっと読む
0人が参考にしています。
モーターと軸の締結
5
5.02021/11/02
キー溝ではなく、メカロック式の締結の方が信頼性が高いと判断していつも使用しております。
0人が参考にしています。
設備モータに使用
4
4.02021/04/27
キー溝がないモータにも使用でき、テーパなので
しっかりと止めることができます。
すべらず問題なく使用できました。
0人が参考にしています。
スピンドル軸とプーリーを固定するのに使用します
3
3.02020/05/11
キー溝加工をすることなく取付が可能です。高トルクのためしっかりと固定が出来ます。
0人が参考にしています。
