【エコノミーシリーズ】トグルクランプラッチ型 9000N

数量スライド割引
当日出荷可能

通常単価(税別): 1,180円

税込単価: 1,298円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

種類
引張り型
装着方法
フランジベース
締圧力 (N)
9000
本体材質
スチール
クランプ部材質
ボルトなし
クランプボルト(軸に対して)
なし

ご注意

本商品はRoHS保証外です。ご注意ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番:

C-LD-40341

解除

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応埋め込み取手薄型

【エコノミーシリーズ】 RoHS対応平ベルト用アイドラーミドルタイプ

【エコノミーシリーズ】近接センサシールドタイプ　検出距離2・4mm

－閉じる

C-LD-40341の仕様・寸法情報

種類

引張り型

装着方法

フランジベース

締圧力(N)

9000

本体材質

[スチール] スチール

クランプ部材質

ボルトなし

クランプボルト(軸に対して)

なし

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

寸法図

CーLDー40341
寸法図

1N=0.101972kgf
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例		型番
注文例		CーLDー40341

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。

型番	CーLDー40341
最大締圧力 (N)	9000
自重(g)	680
Uフック	135mm
本体材質	スチール
ハンドル材質	PVC
表面処理	亜鉛メッキ
￥基準単価	1,180

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ハンドル部の使用温度範囲は-10℃～45℃です。

商品概要

・一体構造金型プロセスを採用し、当社類似品から大幅なコストダウンを実現したエコノミーシリーズトグルクランプです。
・トグルクランプはリンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。

商品特長

・ラッチ型トグルクランプ
・操作が簡単で、速くて、安全であるため、使用頻度の高い作業に適しています。
・簡易扉や窓、キャビネット、小型コンテナのロックに良く使われます。
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。
・キャビネット、ドア留め金具などの固定に良く使われます。

注意事項

〈取付〉ボルト固定タイプのみとなっております。
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。

型番リスト

表示件数

型番

C-LD-40341

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

1,180円

( 1,298円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

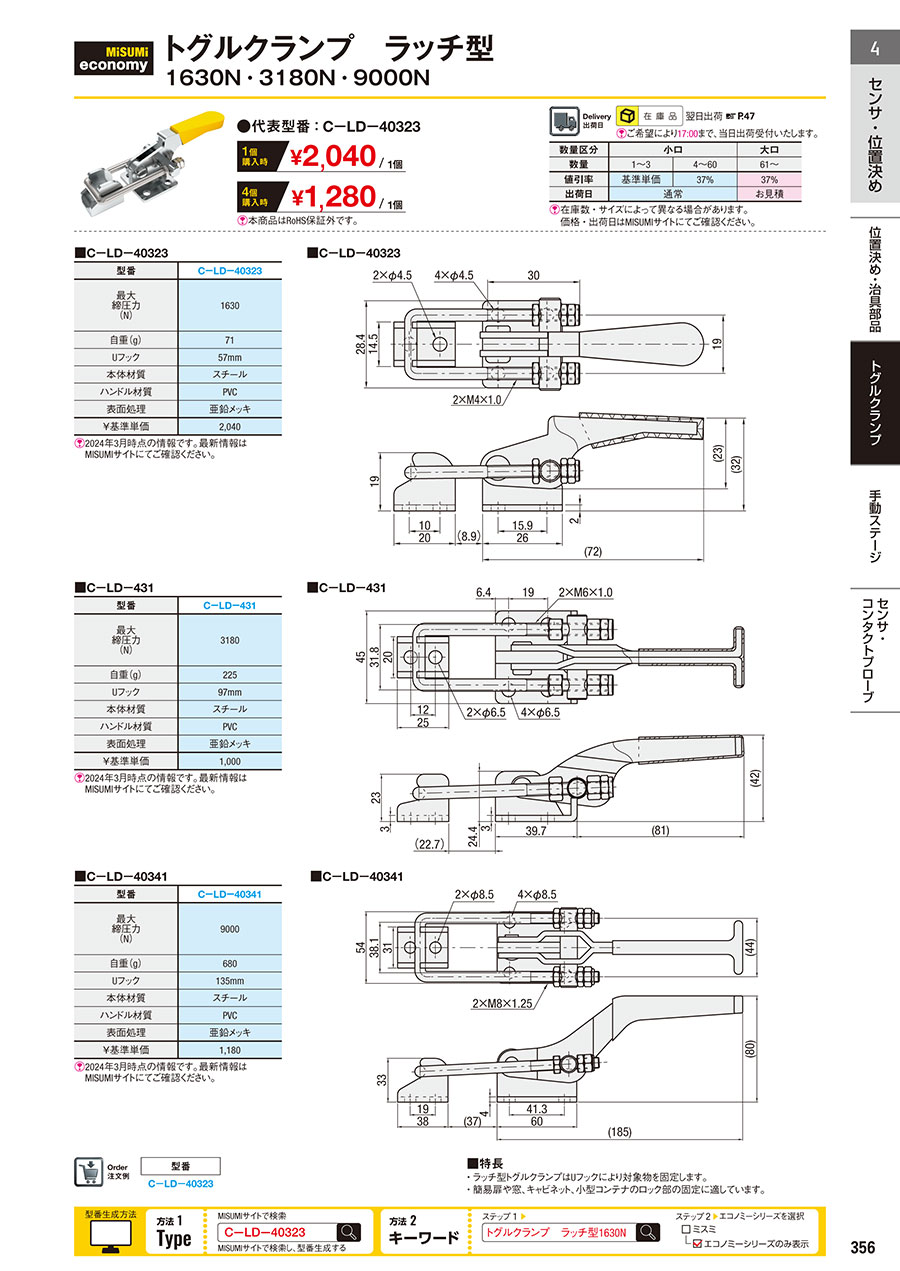

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】トグルクランプラッチ型 9000Nの型番C-LD-40341のページです。型番C-LD-40341に関する仕様情報を記載しております。

【エコノミーシリーズ】トグルクランプラッチ型 9000Nのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】トグルクランプラッチ型 9000N	【エコノミーシリーズ】トグルクランプラッチ型 3180N	【エコノミーシリーズ】トグルクランプラッチ型 1630N	【エコノミーシリーズ】トグルクランプ立型 882N・ボルト固定タイプ	【エコノミーシリーズ】トグルクランプ横型 264N	【エコノミーシリーズ】トグルクランプ立型 1000N
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,180円	1,000円	2,040円	570円	480円	570円
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
種類	引張り型	引張り型	引張り型	下面押さえ・ハンドル立型	下面押さえ・ハンドル横型	下面押さえ・ハンドル立型
装着方法	フランジベース	フランジベース	フランジベース	フランジベース	フランジベース	フランジベース
締圧力(N)	9000	3180	1630	882	264	1000
本体材質	スチール	スチール	スチール	スチール	スチール	スチール
クランプ部材質	ボルトなし	ボルトなし	ボルトなし	スチール+ゴムパット	樹脂	スチール+ゴムパット
