【エコノミーシリーズ】 RoHS対応 トグルクランプ-横押し型- M4締圧力450N
ご注意
- 2025年7月1日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は25年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
C-LD-301ASSの仕様・寸法情報
種類
横押し型
装着方法
フランジベース
クランプボルトサイズ
M4
締圧力(N)
450
本体材質
[ステンレス] ステンレス
クランプ部材質
ステンレス
ストローク量 L(mm)
32.5
クランプボルト(軸に対して)
固定
材質
ステンレス
材質
ステンレス
材質証明書
なし
材質証明書：材質
なし
材質証明書：表面処理
なし
材質証明書：材質（備考）
なし
chemSHERPA
回答不可（調査不可/特定物質あり）
類似品類似品をすべて見る
外形図・規格表

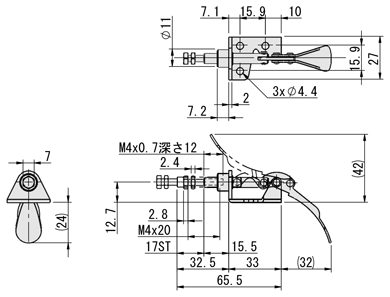

外形図
C-LD-301ASS
| 構成品 | 本体 | クランプ部 | ハンドル |
| [ M ] 材質 | SUS304相当 | SUS304相当 | ポリ塩化ビニル |
規格表
注文例
| 型式（Type） |
| C－LD－301ASS |
・下表の価格表は25年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | C－LD－301ASS |
| 本体材質 | SUS304相当 |
| クランプ部材質 | SUS304相当 |
| ハンドル材質 | ポリ塩化ビニル |
| 表面処理 | － |
| 締圧力（N） | 最大450 |
| 自重(g) | 50 |
| ハンドル開閉角度 | 185° |
| 付属品 | ステンレス六角皿ボルト |
| ボルト | M4 |
| 基準単価 | 890 |
■付属品情報
| ボルト長さ(㎜) | 20 |
| ナット厚み(㎜) | 3 |
| 外六角厚み(㎜) | 2.9 |
製品比較情報
| 当社類似品 MC03-S1 | エコノミーシリーズ C-LD-301ASS | ||
| 材質 | 本体 | SUS304 | SUS304相当 |
| シャフト部 | SUS304 | SUS304相当 | |
| グリップ部 | PVC（ポリ塩化ビニル） | PVC（ポリ塩化ビニル） | |
| 表面処理 | 本体 | ー | ー |
| 本体 | ー | ー | |
| 使用温度範囲 | -10℃～45℃ | -10℃～45℃ | |
| ストローク(mm) | 17 | 17 | |
| 締圧力(N) | 450 | 450 | |
| ハンドル開閉角度 | 185° | 185° | |
| 自重(g) | 50 | 50 | |
| 付属品 | ステンレスボルト | ステンレス六角ボルト | |
| RoHS | 対応 | 対応 | |
商品概要
・一体構造金型プロセスを採用し、当社従来品から大幅なコストダウンを実現したエコノミーシリーズ トグルクランプです。
・トグルクランプはリンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。
・トグルクランプはリンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。
商品特長
・トグルクランプ横押し型・引張り型、フランジベース、コンパクトタイプ、側面固定、ステンレス材
・ステンレス材は防錆性が要求される作業に適しています。
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。
・ステンレス材は防錆性が要求される作業に適しています。
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。
注意事項
<取付>ボルト固定または溶接による固定
<改造>標準ハンドルやバーを改造することで製品の耐久性に影響を与える恐れがあります。ご注意ください。
<締付位置>トグルクランプはトグル機構の死点を通過することではじめて締付や固定できます。
<使用環境>切り屑や粉塵環境で使用する場合は、事前にエアガンでカシメ部や回転部をきれいにしてください。
<給油>トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
<点検>定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
<改造>標準ハンドルやバーを改造することで製品の耐久性に影響を与える恐れがあります。ご注意ください。
<締付位置>トグルクランプはトグル機構の死点を通過することではじめて締付や固定できます。
<使用環境>切り屑や粉塵環境で使用する場合は、事前にエアガンでカシメ部や回転部をきれいにしてください。
<給油>トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
<点検>定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
詳細情報
基本情報
治具の新定番！エコノミーシリーズ横押し型トグルクランプM4ボルト対応＆最大締圧力450Nで、コストを抑えながらも確実・安心の固定力。
現場の作業効率と信頼性を両立する、次世代のスタンダードクランプ
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 2025年7月1日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は25年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
【エコノミーシリーズ】 RoHS対応 トグルクランプ-横押し型- M4締圧力450Nの型番C-LD-301ASSのページです。
型番C-LD-301ASSに関する仕様情報を記載しております。
