【エコノミーシリーズ】トグルクランプ横押し型 1800N ステンレス

数量スライド割引
当日出荷可能

通常単価(税別): 2,850円

税込単価: 3,135円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

種類
横押し型
装着方法
フランジベース
クランプボルトサイズ
M8
締圧力 (N)
1800
本体材質
ステンレス
クランプ部材質
ステンレス
クランプボルト(軸に対して)
固定

ご注意

本商品はRoHS保証外です。ご注意ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番:

C-LD-36020SS

解除

絞り込み条件に合う代替相当品

トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力1960N

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応リニアブッシュスタンダードシングル

【エコノミーシリーズ】 RoHS対応ミニチュアカムフォロア

【エコノミーシリーズ】 RoHS対応重荷重用リニアガイド

－閉じる

C-LD-36020SSの仕様・寸法情報

種類

横押し型

装着方法

フランジベース

クランプボルトサイズ

締圧力(N)

1800

本体材質

[ステンレス] ステンレス

クランプ部材質

ステンレス

クランプボルト(軸に対して)

固定

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

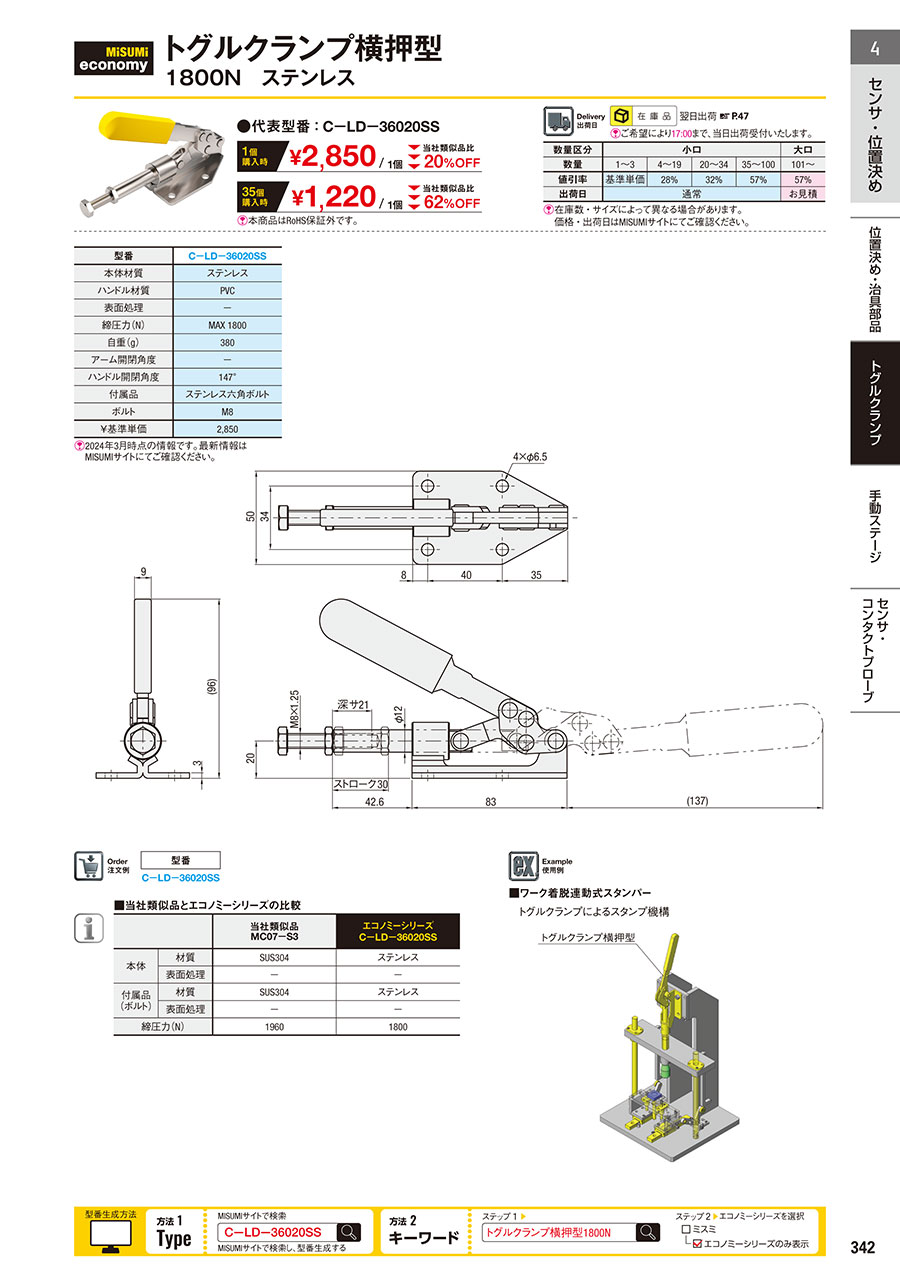

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

寸法図

1N=0.101972kgf
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例		型番
注文例		C－LD－36020SS

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。

型番	C−LD−36020SS
本体材質	ステンレス
ハンドル材質	PVC
表面処理	－
締圧力(N)	MAX 1800
自重(g)	380
アーム開閉角度	−
ハンドル開閉角度	147°
付属品	ステンレス六角ボルト
ボルト	M8
￥基準単価	2,850

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ハンドル部の使用温度範囲は-10℃～45℃です。

商品概要

・一体構造金型プロセスを採用し、当社類似品から大幅なコストダウンを実現したエコノミーシリーズトグルクランプです。
・トグルクランプはリンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。

商品特長

・トグルクランプ横押し型・引張り型、フランジベース、側面固定、ステンレス材
・ステンレス材は防錆性が要求される作業に適しています。
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。

・エコノミーシリーズと当社類似品の違い

		当社類似品 MC07−S3	エコノミーシリーズ C−LD−36020SS
本体	材質	SUS304	ステンレス
本体	表面処理	−	−
付属品 (ボルト)	材質	SUS304	ステンレス
付属品 (ボルト)	表面処理	−	−
締圧力(N)		1960	1800

使用例

■ワーク着脱連動式スタンパー
トグルクランプによるスタンプ機構

注意事項

〈取付〉ボルト固定タイプのみとなっております。
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。

型番リスト

表示件数

型番

C-LD-36020SS

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

2,850円

( 3,135円 )

在庫品1日目当日出荷可能

MC07-S3

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
25年3月より、商品改善のためハンドル部を赤色へ順次切替を行っております。
色の指定はお受けできませんので、ご了承ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】トグルクランプ横押し型 1800N ステンレスの型番C-LD-36020SSのページです。型番C-LD-36020SSに関する仕様情報を記載しております。
