【エコノミーシリーズ】 トグルクランプ横押型 1800N
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
絞り込み条件に合う代替相当品
－閉じる
C-LD-36020の仕様・寸法情報
種類
横押し型
装着方法
フランジベース
クランプボルトサイズ
M8
締圧力(N)
1800
本体材質
[スチール] スチール
クランプ部材質
スチール
クランプボルト(軸に対して)
固定
-
-
chemSHERPA
回答不可（調査不可/特定物質あり）
類似品類似品をすべて見る

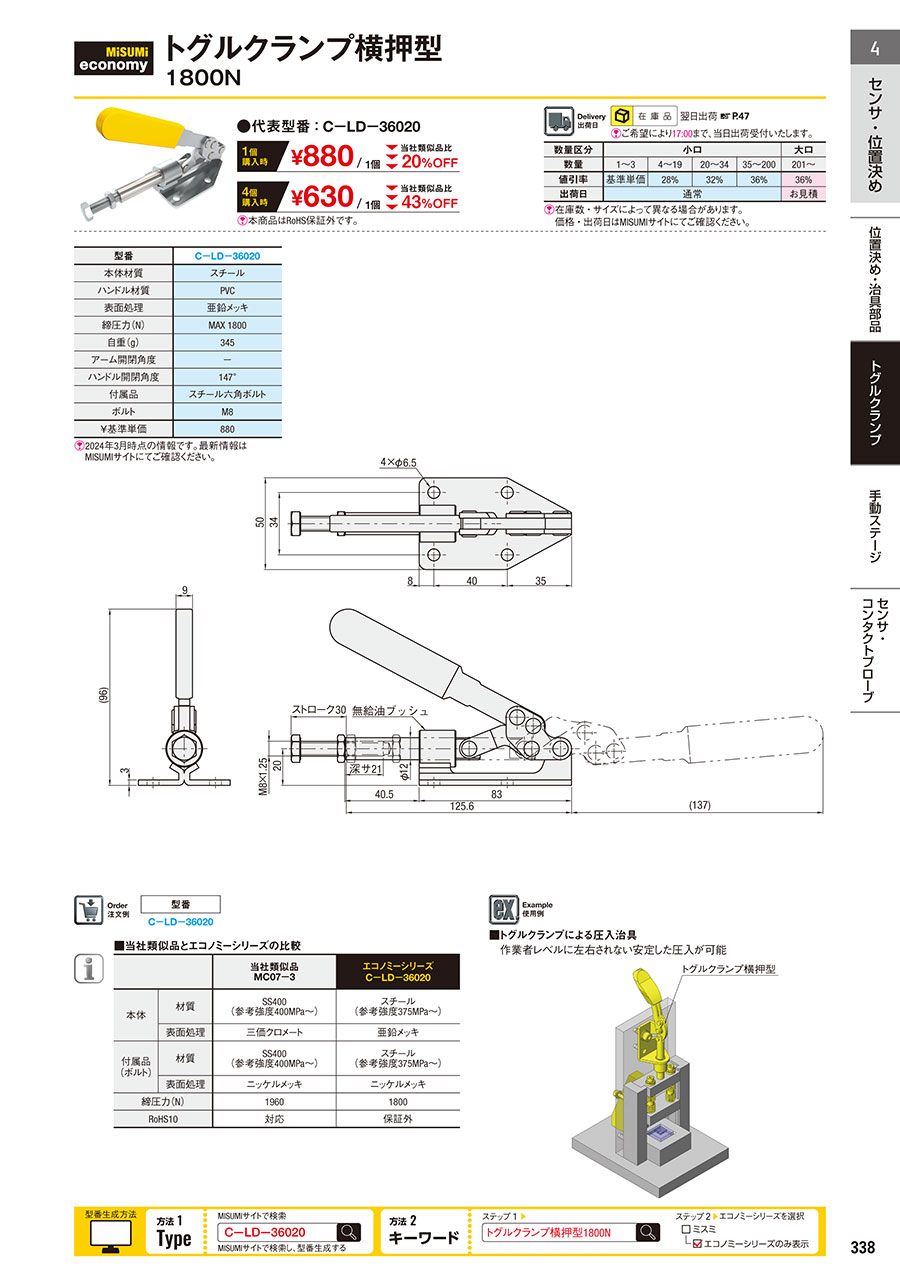

外形図・規格表
寸法図
1N=0.101972kgf
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
| 注文例 | 型番 | |
| C－LD－36020 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
25年3月より、商品改善のためハンドル部を赤色へ変更いたしました。
| 型番 | C−LD−36020 |
| 本体材質 | スチール |
| ハンドル材質 | PVC |
| 表面処理 | 亜鉛メッキ |
| 締圧力(N) | MAX 1800 |
| 自重(g) | 345 |
| アーム開閉角度 | − |
| ハンドル開閉角度 | 147° |
| 付属品 | スチール六角ボルト |
| ボルト | M8 |
| ￥基準単価 | 880 |
[ ! ]ハンドル部の使用温度範囲は-10℃～45℃です。
商品概要
・一体構造金型プロセスを採用し、当社類似品から大幅なコストダウンを実現したエコノミーシリーズ トグルクランプです。
・トグルクランプはクイッククランプともいわれ、リンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。
・トグルクランプはクイッククランプともいわれ、リンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。
商品特長
・トグルクランプ横押し型・引張り型、フランジベース、無給油ベアリング、側面固定
・無給油ベアリング。
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具及びその他の組み合わせ治具等でよく使われるタイプです。
・エコノミーシリーズと当社類似品の違い
・無給油ベアリング。
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具及びその他の組み合わせ治具等でよく使われるタイプです。
・エコノミーシリーズと当社類似品の違い
| 当社類似品 MC07−3 | エコノミーシリーズ C−LD−36020 | ||
| 本体 | 材質 | SS400 (参考強度400MPa～) | スチール (参考強度375MPa～) |
| 表面処理 | 三価クロメート | 亜鉛メッキ | |
| 付属品 (ボルト) | 材質 | SS400 (参考強度400MPa～) | スチール (参考強度375MPa～) |
| 表面処理 | ニッケルメッキ | ニッケルメッキ | |
| 締圧力(N) | 1960 | 1800 | |
| RoHS10 | 対応 | 保証外 | |
使用例
■トグルクランプによる圧入治具
作業者レベルに左右されない安定した圧入が可能
注意事項
〈取付〉ボルト固定タイプのみとなっております。
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- 25年3月より、商品改善のためハンドル部を赤色へ変更いたしました。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
カタログ
【エコノミーシリーズ】 トグルクランプ横押型 1800Nの型番C-LD-36020のページです。
