ロッドエンドベアリング（ステンレス無給油タイプ）

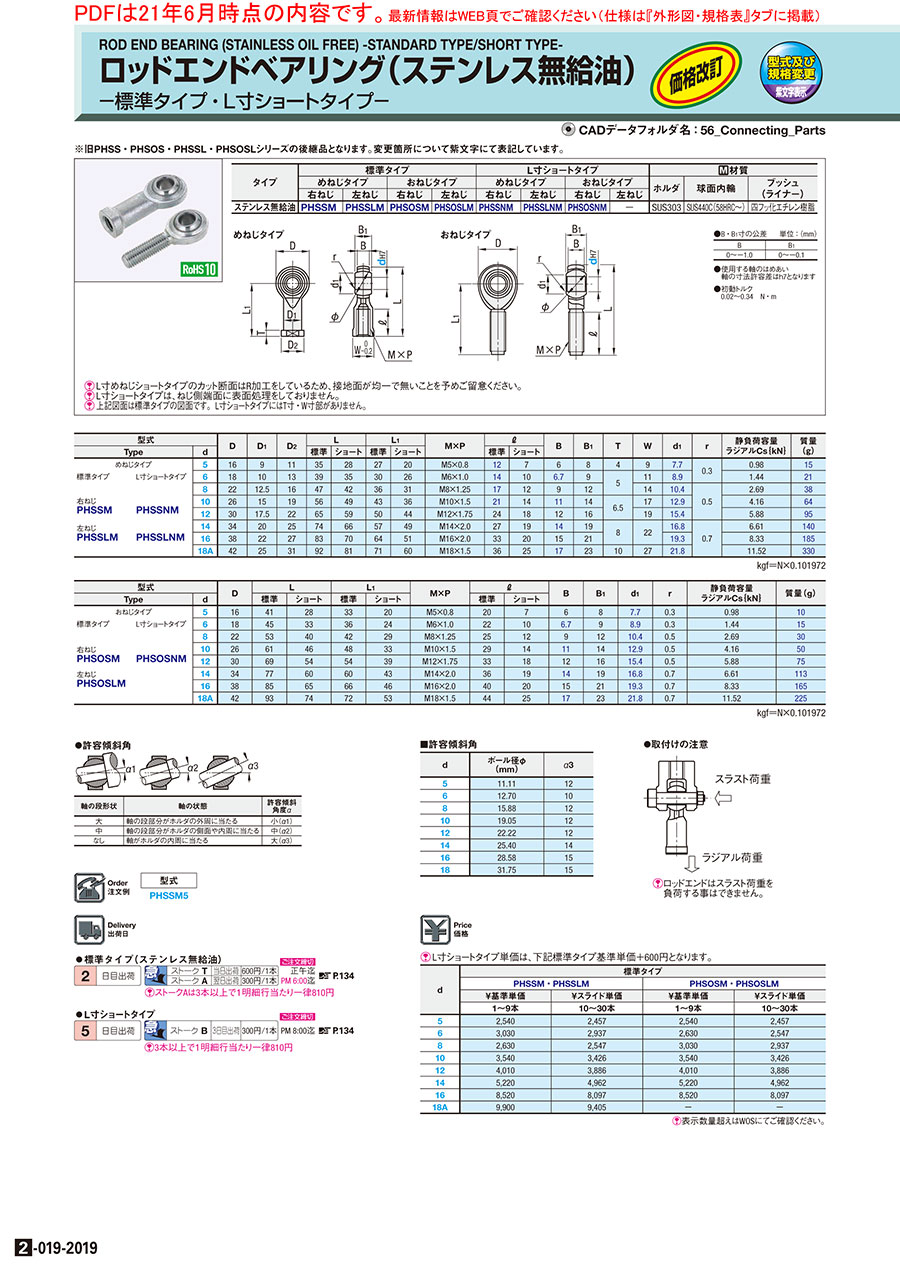

カタログ |P.2-019-2019

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 2,580円～12,070円

税込単価: 2,838円～13,277円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ロッドエンドベアリング標準タイプ（RoHS非対応）

4.6

通常価格(税別)： 360円 (税込価格：396円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】ロッドエンドベアリング　めねじ　無給油タイプ

通常価格(税別)： 410円 (税込価格：451円)

通常出荷日：在庫品1日目

※PHSS・PHSSL・PHSOS・PHSOSL・PHSSN・PHSSLN・P...

詳細情報を確認する

種類
ロッドエンドベアリング
ロッドエンドベアリング種類
標準
本体材質
SUS303
潤滑方式
無給油
ボール材質
SUS440C
ブッシュ材質
四フッ化エチレン樹脂
材質証明書
対象
材質証明書：材質
SUS303
材質証明書：表面処理
なし

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が61型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

●B・B1寸の公差

	B	B1
公差	0 -0.1	0 -0.1

めねじタイプ
おねじタイプ
●使用する軸のはめあい：軸の寸法許容差はh7となります。
●初動トルク：0.02～0.34N・m
[ ! ]L寸めねじショートタイプのカット断面はR加工をしているため、接地面が均一で無いことを予めご留意ください。
[ ! ]L寸ショートタイプは、ねじ側端面に表面処理をしておりません。
[ ! ]上記図面は標準タイプの図面です。L寸ショートタイプにはT寸・W寸部がありません。

商品仕様

タイプ	標準タイプ				L寸ショ−トタイプ				[ M ]材質
	めねじタイプ		おねじタイプ		めねじタイプ		おねじタイプ		ホルダ	球面内輪	ブッシュ (ライナ−)
	右ねじ	左ねじ	右ねじ	左ねじ	右ねじ	左ねじ	右ねじ	左ねじ
ステンレス無給油	PHSSM	PHSSLM	PHSOSM	PHSOSLM	PHSSNM	PHSSLNM	PHSOSNM	−	SUS303	SUS440C(58HRC～)	四フッ化エチレン樹脂

規格表

型式

PHSSM5

めねじタイプ

型式			D	D₁	D₂	L		L₁		M×P	ℓ		B	B₁	T	W	d₁	r	静負荷容量ラジアルCs(kN)	質量(ｇ)
Type		d	D	D₁	D₂	標準	ショ−ト	標準	ショ−ト	M×P	標準	ショ−ト	B	B₁	T	W	d₁	r	静負荷容量ラジアルCs(kN)	質量(ｇ)
めねじタイプ		3	12	6.5	7	27	-	21	-	M3×0.5	10	-	4.5	6	3	7	6.8	0.3	0.41	10
標準タイプ	L寸ショ−トタイプ	4	14	8	8	31	-	24	-	M4×0.7	12	-	5.3	7	4	8	7.6		0.6	12
右ねじ PHSSM 左ねじ PHSSLM	PHSSNM PHSSLNM	5	16	9	11	35	28	27	20	M5×0.8	12	7	6	8	4	9	7.7		0.98	15
		6	18	10	13	39	35	30	26	M6×1.0	14	10	6.7	9	5	11	8.9		1.44	21
		8	22	12.5	16	47	42	36	31	M8×1.25	17	12	9	12	5	14	10.4	0.5	2.69	38
		10	26	15	19	56	49	43	36	M10×1.5	21	14	11	14	6.5	17	12.9		4.16	64
		12	30	17.5	22	65	59	50	44	M12×1.75	24	18	12	16	6.5	19	15.4		5.88	95
		14	34	20	25	74	66	57	49	M14×2.0	27	19	14	19	8	22	16.8	0.7	6.61	140
		16	38	22	27	83	70	64	51	M16×2.0	33	20	15	21	8	22	19.3		8.33	185
		18A	42	25	31	92	81	71	60	M18×1.5	36	25	17	23	10	27	21.8		11.52	330

kgf＝N×0.101972

おねじタイプ

型式			D	L		L₁		M×P	ℓ		B	B₁	ｄ₁	r	静負荷容量ラジアルCs(kN)	質量(g)
Type		d	D	標準	ショート	標準	ショート	M×P	標準	ショート	B	B₁	ｄ₁	r	静負荷容量ラジアルCs(kN)	質量(g)
おねじタイプ		3	12	33	-	27	-	M3×0.5	15	-	4.5	6	6.8	0.3	0.41	6
標準タイプ	L寸ショートタイプ	4	14	37	-	30	-	M4×0.7	17	-	5.3	7	7.6		0.6	9
右ねじ PHSOSM 左ねじ PHSOSLM	PHSOSNM	5	16	41	28	33	20	M5×0.8	20	7	6	8	7.7		0.98	10
		6	18	45	33	36	24	M6×1.0	22	10	6.7	9	8.9		1.44	15
		8	22	53	40	42	29	M8×1.25	25	12	9	12	10.4	0.5	2.69	30
		10	26	61	46	48	33	M10×1.5	29	14	11	14	12.9		4.16	50
		12	30	69	54	54	39	M12×1.75	33	18	12	16	15.4		5.88	75
		14	34	77	60	60	43	M14×2.0	36	19	14	19	16.8	0.7	6.61	113
		16	38	85	65	66	46	M16×2.0	40	20	15	21	19.3		8.33	165
		18A	42	93	74	72	53	M18×1.5	44	25	17	23	21.8		11.52	225

kgf＝N×0.101972

製品仕様

許容傾斜角

軸の段形状	軸の状態	許容傾斜角度α
大	軸の段部分がホルダの外周に当たる	小（α1）
中	軸の段部分がホルダの側面や内周に当たる	中（α2）
なし	軸がホルダの内周に当たる	大（α3）

d	ボール径φ (mm)	α2
3	7.94	14
4	9.52	12
5	11.11	12
6	12.7	11
8	15.88	12
10	19.05	12
12	22.22	13
14	25.4	15
16	28.58	14
18	31.75	14

取付けの注意

●取付けの注意

[ ! ]ロッドエンドはスラスト荷重を負荷する事はできません。

型番リスト

表示件数

型番

接続ねじ種類

接続ねじ

内径

(mm)

静負荷容量ラジアル

(N)

許容傾斜角度 α

(deg)

L寸タイプ

RoHS?

最小発注数量

おねじ・左ねじ	[M3] M3×0.5	6.8	410	14	標準タイプ	10	1個
おねじ・左ねじ	[M4] M4×0.7	7.6	600	12	標準タイプ	10	1個
おねじ・左ねじ	M5×0.8	7.7	980	12	標準タイプ	10	1個
おねじ・左ねじ	M6×1.0	8.9	1440	11	標準タイプ	10	1個
おねじ・左ねじ	M8×1.25	10.4	2690	12	標準タイプ	10	1個
おねじ・左ねじ	[M10] M10×1.5	12.9	4160	12	標準タイプ	10	1個
おねじ・左ねじ	[M12] M12×1.75	15.4	5880	13	標準タイプ	10	1個
おねじ・左ねじ	[M14] M14×2.0	16.8	6610	15	標準タイプ	10	1個
おねじ・左ねじ	[M16] M16×2.0	19.3	8330	14	標準タイプ	10	1個
おねじ・右ねじ	[M3] M3×0.5	6.8	410	14	標準タイプ	10	1個
おねじ・右ねじ	[M4] M4×0.7	7.6	600	12	標準タイプ	10	1個
おねじ・右ねじ	M5×0.8	7.7	980	12	標準タイプ	10	1個
おねじ・右ねじ	M6×1.0	8.9	1440	11	標準タイプ	10	1個
おねじ・右ねじ	M8×1.25	10.4	2690	12	標準タイプ	10	1個
おねじ・右ねじ	[M10] M10×1.5	12.9	4160	12	標準タイプ	10	1個
おねじ・右ねじ	[M12] M12×1.75	15.4	5880	13	標準タイプ	10	1個
おねじ・右ねじ	[M14] M14×2.0	16.8	6610	15	標準タイプ	10	1個
おねじ・右ねじ	[M16] M16×2.0	19.3	8330	14	標準タイプ	10	1個
おねじ・右ねじ	M5×0.8	7.7	980	12	ショートタイプ	10	1個
おねじ・右ねじ	M6×1.0	8.9	1440	11	ショートタイプ	10	1個
おねじ・右ねじ	M8×1.25	10.4	2690	12	ショートタイプ	10	1個
おねじ・右ねじ	[M10] M10×1.5	12.9	4160	12	ショートタイプ	10	1個
おねじ・右ねじ	[M12] M12×1.75	15.4	5880	13	ショートタイプ	10	1個
おねじ・右ねじ	[M14] M14×2.0	16.8	6610	15	ショートタイプ	10	1個
おねじ・右ねじ	[M16] M16×2.0	19.3	8330	14	ショートタイプ	10	1個
めねじ・左ねじ	[M3] M3×0.5	6.8	410	14	標準タイプ	10	1個
めねじ・左ねじ	[M4] M4×0.7	7.6	600	12	標準タイプ	10	1個
めねじ・左ねじ	M5×0.8	7.7	980	12	標準タイプ	10	1個
めねじ・左ねじ	M6×1.0	8.9	1440	11	標準タイプ	10	1個
めねじ・左ねじ	M8×1.25	10.4	2690	12	標準タイプ	10	1個
めねじ・左ねじ	[M10] M10×1.5	12.9	4160	12	標準タイプ	10	1個
めねじ・左ねじ	[M12] M12×1.75	15.4	5880	13	標準タイプ	10	1個
めねじ・左ねじ	[M14] M14×2.0	16.8	6610	15	標準タイプ	10	1個
めねじ・左ねじ	[M16] M16×2.0	19.3	8330	14	標準タイプ	10	1個
めねじ・左ねじ	[M18] M18×1.5	21.8	11520	14	標準タイプ	10	1個
めねじ・左ねじ	M5×0.8	7.7	980	12	ショートタイプ	10	1個
めねじ・左ねじ	M6×1.0	8.9	1440	11	ショートタイプ	10	1個
めねじ・左ねじ	M8×1.25	10.4	2690	12	ショートタイプ	10	1個
めねじ・左ねじ	[M10] M10×1.5	12.9	4160	12	ショートタイプ	10	1個
めねじ・左ねじ	[M12] M12×1.75	15.4	5880	13	ショートタイプ	10	1個
めねじ・左ねじ	[M14] M14×2.0	16.8	6610	15	ショートタイプ	10	1個
めねじ・左ねじ	[M16] M16×2.0	19.3	8330	14	ショートタイプ	10	1個
めねじ・左ねじ	[M18] M18×1.5	21.8	11520	14	ショートタイプ	10	1個
めねじ・右ねじ	[M3] M3×0.5	6.8	410	14	標準タイプ	10	1個
めねじ・右ねじ	[M4] M4×0.7	7.6	600	12	標準タイプ	10	1個
めねじ・右ねじ	M5×0.8	7.7	980	12	標準タイプ	10	1個
めねじ・右ねじ	M6×1.0	8.9	1440	11	標準タイプ	10	1個
めねじ・右ねじ	M8×1.25	10.4	2690	12	標準タイプ	10	1個
めねじ・右ねじ	[M10] M10×1.5	12.9	4160	12	標準タイプ	10	1個
めねじ・右ねじ	[M12] M12×1.75	15.4	5880	13	標準タイプ	10	1個
めねじ・右ねじ	[M14] M14×2.0	16.8	6610	15	標準タイプ	10	1個
めねじ・右ねじ	[M16] M16×2.0	19.3	8330	14	標準タイプ	10	1個
めねじ・右ねじ	[M18] M18×1.5	21.8	11520	14	標準タイプ	10	1個
めねじ・右ねじ	M5×0.8	7.7	980	12	ショートタイプ	10	1個
めねじ・右ねじ	M6×1.0	8.9	1440	11	ショートタイプ	10	1個
めねじ・右ねじ	M8×1.25	10.4	2690	12	ショートタイプ	10	1個
めねじ・右ねじ	[M10] M10×1.5	12.9	4160	12	ショートタイプ	10	1個
めねじ・右ねじ	[M12] M12×1.75	15.4	5880	13	ショートタイプ	10	1個
めねじ・右ねじ	[M14] M14×2.0	16.8	6610	15	ショートタイプ	10	1個
めねじ・右ねじ	[M16] M16×2.0	19.3	8330	14	ショートタイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,670円 ( 2,937円 )	在庫品1日目当日出荷可能
2,920円 ( 3,212円 )	在庫品1日目当日出荷可能
3,020円 ( 3,322円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
4,070円 ( 4,477円 )	在庫品1日目当日出荷可能
4,610円 ( 5,071円 )	在庫品1日目当日出荷可能
6,000円 ( 6,600円 )	在庫品1日目当日出荷可能
9,790円 ( 10,769円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,670円 ( 2,937円 )	在庫品1日目当日出荷可能
2,920円 ( 3,212円 )	在庫品1日目当日出荷可能
3,020円 ( 3,322円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
4,070円 ( 4,477円 )	在庫品1日目当日出荷可能
4,610円 ( 5,071円 )	在庫品1日目当日出荷可能
6,000円 ( 6,600円 )	在庫品1日目当日出荷可能
9,790円 ( 10,769円 )	在庫品1日目当日出荷可能
3,610円 ( 3,971円 )	5日目
3,710円 ( 4,081円 )	5日目
4,170円 ( 4,587円 )	5日目
4,760円 ( 5,236円 )	5日目
5,290円 ( 5,819円 )	5日目
6,680円 ( 7,348円 )	5日目
10,480円 ( 11,528円 )	5日目
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,670円 ( 2,937円 )	在庫品1日目当日出荷可能
2,920円 ( 3,212円 )	在庫品1日目当日出荷可能
3,020円 ( 3,322円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
4,070円 ( 4,477円 )	在庫品1日目当日出荷可能
4,610円 ( 5,071円 )	在庫品1日目当日出荷可能
6,000円 ( 6,600円 )	在庫品1日目当日出荷可能
9,790円 ( 10,769円 )	在庫品1日目当日出荷可能
11,380円 ( 12,518円 )	在庫品1日目当日出荷可能
3,610円 ( 3,971円 )	5日目
3,710円 ( 4,081円 )	5日目
4,170円 ( 4,587円 )	5日目
4,760円 ( 5,236円 )	5日目
5,290円 ( 5,819円 )	5日目
6,680円 ( 7,348円 )	5日目
10,480円 ( 11,528円 )	5日目
12,070円 ( 13,277円 )	5日目
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,670円 ( 2,937円 )	在庫品1日目当日出荷可能
2,920円 ( 3,212円 )	在庫品1日目当日出荷可能
3,020円 ( 3,322円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
4,070円 ( 4,477円 )	在庫品1日目当日出荷可能
4,610円 ( 5,071円 )	在庫品1日目当日出荷可能
6,000円 ( 6,600円 )	在庫品1日目当日出荷可能
9,790円 ( 10,769円 )	在庫品1日目当日出荷可能
11,380円 ( 12,518円 )	在庫品1日目当日出荷可能
3,610円 ( 3,971円 )	5日目
3,710円 ( 4,081円 )	5日目
4,170円 ( 4,587円 )	5日目
4,760円 ( 5,236円 )	5日目
5,290円 ( 5,819円 )	5日目
6,680円 ( 7,348円 )	5日目
10,480円 ( 11,528円 )	5日目

基本情報
納期・価格

基本情報

※PHSS・PHSSL・PHSOS・PHSOSL・PHSSN・PHSSLN・PHSOSNの後継品となります。
【2025年新商品】
・接続ねじM3、M4の商品を追加いたしました。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

[ ! ] L寸ショートタイプ単価は、下記標準タイプ基準単価＋630円となります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

d	標準タイプ
	PHSSM・PHSSLM		PHSOSM・PHSOSLM
	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
	1～9本	10～30本	1～9本	10～30本
3	2,360	2,259	2,360	2,265
4	2,440	2,336	2,440	2,342
5	2,670	2,580	2,670	2,580
6	2,760	2,670	2,760	2,670
8	3,180	3,080	3,180	3,080
10	3,720	3,600	3,720	3,600
12	4,210	4,080	4,210	4,080
14	5,480	5,210	5,480	5,210
16	8,950	8,500	8,950	8,500
18A	10,400	9,880	-	-

[ ! ]表示数量超えはWOSにてご確認ください。

納期

・標準タイプ（ステンレス無給油）

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

・L寸ショートタイプ

日目出荷

				ご注文締切
急	ストークB	3日出荷	300円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律810円

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
