ロボットスタンド-デンソーウェーブ
- 通常単価(税別)
- -
- 税込単価
- -
スタンド上面に、デンソー製ロボットの各機種に合わせた取付穴加工済の溶接スタンド...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 形状
- スタンド
- ロボットメーカー
- デンソーウェーブ
- 材質
- SS400
- 表面処理
- 無電解ニッケルメッキ
ご注意
- 本商品はパイプ素材に直接無電解ニッケル処理をしており商品表面に凹凸がある場合があります。
上記を気にされる場合はロボットスタンド-角タイプ塗装品を選定ください。 - ロボット機種毎に上面プレートの取付穴加工が変わります。詳細は「スタンド上面加工図」をご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が5型番あります。

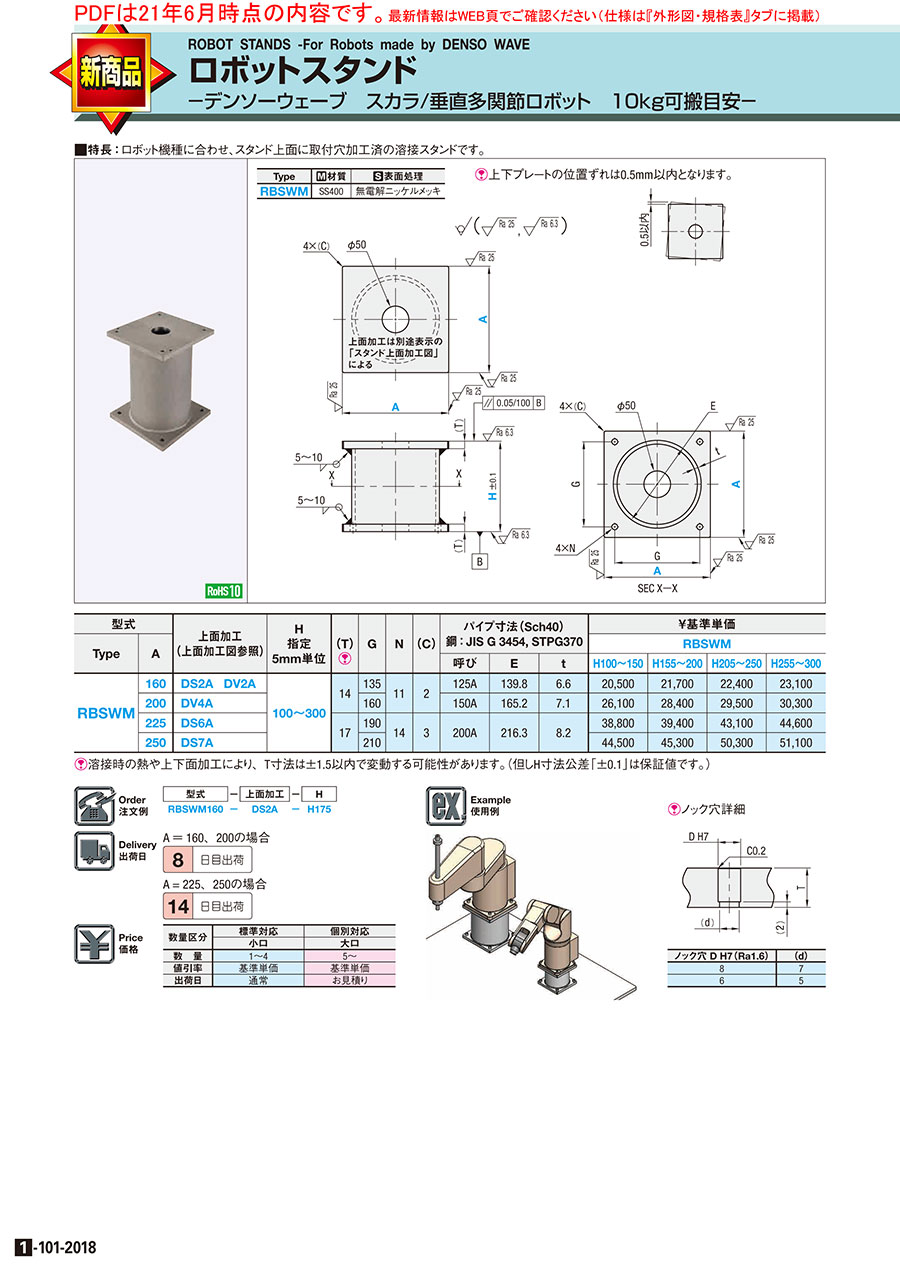

外形図・規格表
[ ! ]上下プレートの位置ずれは0.5mm以内となります。
| Type | [ M ]材質 | [ S ]表面処理 |
| RBSWM | SS400 | 無電解ニッケルメッキ |
規格表
| 型式 | － | 上面加工 | － | H |
| RBSWM160 | － | DS2A | － | H175 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]溶接時の熱や上下面加工により、T寸法は±1.5以内で変動する可能性があります。（但しH寸法公差「±0.1」は保証値です。）
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 上面加工 (上面加工図参照) | H 指定 5mm単位 | (T) [ ! ] | G | N | (C) | パイプ寸法(Sch40) 鋼：JIS G 3454, STPG370 | ￥基準単価 | ||||||
| Type | A | RBSWM | ||||||||||||
| 呼び | E | t | H100～150 | H155～200 | H205～250 | H255～300 | ||||||||
| RBSWM | 160 | DS2A DV2A | 100～300 | 14 | 135 | 11 | 2 | 125A | 139.8 | 6.6 | 20,500 | 21,700 | 22,400 | 23,100 |
| 200 | DV4A | 160 | 150A | 165.2 | 7.1 | 26,100 | 28,400 | 29,500 | 30,300 | |||||
| 225 | DS6A | 17 | 190 | 14 | 3 | 200A | 216.3 | 8.2 | 38,800 | 39,400 | 43,100 | 44,600 | ||
| 250 | DS7A | 210 | 44,500 | 45,300 | 50,300 | 51,100 | ||||||||
■スタンド上面加工図
[ ! ]ノック穴径はロボットメーカー推奨値を採用しております。
[ ! ]1 ロボットHMシリーズは、10kg可搬、リーチ850mm以内でご使用ください。
[ ! ]2 ロボットHSRシリーズのロボット座面は、上面プレートより前後にそれぞれ約7.5mmはみ出します。
| 上面加工図 | |||
| ミスミ型式 | DS2A | DV2A | DV4A |
| ロボット種類 | スカラ | 垂直多関節 | 垂直多関節 |
| 対応ロボット 機種 | HS035A1 HS045A1 HS055A1 | VS－050 VS－060 VP－5243 VP－6242 | VS－068 VS－087 VS－6556 VS－6577 |
| □Ａ | □160 | □160 | □200 |
| 加工 図面 |  |  |  |
| |||
| ミスミ型式 | DS6A | DS7A | |
| ロボット種類 | スカラ | スカラ | |
| 対応ロボット機種 | HM－4060 HM－4070[ ! ]1 HM－4085 | HSR048A1 HSR055A1[ ! ]2 HSR065A1 | |
| □Ａ | □225 | □250 | |
| 加工 図面 |  | [ ! ]2 [ ! ]2  | |
| |||
：ロボット
：ロボット[ ! ]1 ロボットHMシリーズは、10kg可搬、リーチ850mm以内でご使用ください。
[ ! ]2 ロボットHSRシリーズのロボット座面は、上面プレートより前後にそれぞれ約7.5mmはみ出します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
詳細情報
基本情報
スタンド上面に、デンソー製ロボットの各機種に合わせた取付穴加工済の溶接スタンドです。
ご注意
- 本商品はパイプ素材に直接無電解ニッケル処理をしており商品表面に凹凸がある場合があります。
上記を気にされる場合はロボットスタンド-角タイプ塗装品を選定ください。 - ロボット機種毎に上面プレートの取付穴加工が変わります。詳細は「スタンド上面加工図」をご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1～4 | 5～ |
| 値引率 | 基準単価 | 基準単価 |
| 出荷日 | 通常 | お見積り |
納期
A=160、200の場合
A=225、250の場合
| 8 | 日目出荷 |
| 14 | 日目出荷 |
概要・仕様
使用例
[ ! ]ノック穴詳細
| ノック穴 D H7（Ra1.6） | （ｄ） |
| 8 | 7 |
| 6 | 5 |
