SUS304　角パイプ(ヘアライン)(WEB掲載品)

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

A6063　角パイプ(WEB掲載品)

4.4

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

SUS304　角パイプ(#400)(WEB掲載品)

4.6

通常出荷日：1 日目

【規格拡張】2025年11月～外径×肉厚のバリエーションを大幅追加。広がる選択...

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
金属角パイプ
材質
SUS304
表面処理
なし
製造方法
溶接
仕上加工
ヘアライン研磨
L寸公差 (mm)
～999：0～+1、1000～：0～+2
切断面面取り
切断のみ
材質証明書
対象
材質証明書：材質
SUS304
材質証明書：表面処理
なし

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
加工材料としての販売のため、バリ取りは行わず切断のみの出荷となります。ご使用時は、取り扱いにご注意ください。
パイプの内側に切粉が付着する場合があります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が31型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

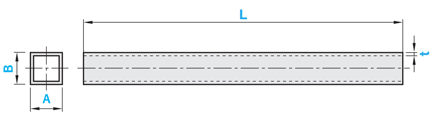

外形図・製品仕様

[ ! ]パイプ内側に切粉が付着する場合があります。

■A寸・B寸公差

以上	以下	公差
10	30	±0.2
32	40	±0.25

■t寸公差

t	公差
1.2	±0.1
1.5	±0.12

■L寸公差

以上	以下	公差
30	999	0～+1
1000	2000	0～+2

規格表

A×B （辺の長さ）	t（肉厚）		L（長さ）指定1mm単位	t1.5	Kg/m		断面二次モーメント
					Kg/m		t1.2	t1.5
					t1.2	t1.5	Ixcm⁴ Iycm⁴	Ixcm⁴ Iycm⁴
10×10	1.2		30～2000	TIG溶接または高周波溶接	0.335		0.053
12×12	1.2				0.411		0.098
14×14	1.2	1.5			0.487	0.595	0.143	0.164
16×16	1.2	1.5			0.563	0.69	0.254	0.297
19×19	1.2	1.5			0.678	0.833	0.443	0.524
20×20	1.2	1.5			0.716	0.88	0.522	0.619
21×21	1.2	1.5			0.754	0.928	0.526	0.726
22×22	1.2	1.5			0.792	0.975	0.737	0.884
24×24	1.2	1.5			0.868	1.07	0.932	1.118
25×25	1.2	1.5			0.906	1.12	1.063	1.274
25.4×25.4	1.2	1.5			0.921	1.14	1.063	1.274
28.6×28.6	1.2	1.5			1.04	1.29	1.622	1.959
30×30	1.2	1.5			1.1	1.36	1.888	2.28
32×32	1.2	1.5			1.17	1.45	2.31	2.797
35×35	1.2	1.5			1.29	1.59	3.056	3.71
38.5×38.5	1.2	1.5			1.42	1.76	4.111	5.005
40×40		1.5				1.83		5.641

[ ! ]規格表内の赤文字は25年11月に追加した商品です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

注文例


型番例	型式

	材質記号	-	形状記号	-	A・B	-	t	-	L
	SUS304	-	PHK12×12	-	12	-	1.2	-	100

[ ! ]形状記号PHKは角パイプヘアライン研磨材、フリー寸（1mm単位）加工を示しています。
