トルク蝶番 高トルクタイプ
- 通常単価(税別)
- 1,634円～2,922円
- 税込単価
- 1,797円～3,214円
高トルクタイプのステンレス製トルク蝶番です。3種類のトルク値から選択可能で、扉...
詳細情報を確認する
未確定：候補が3型番あります。

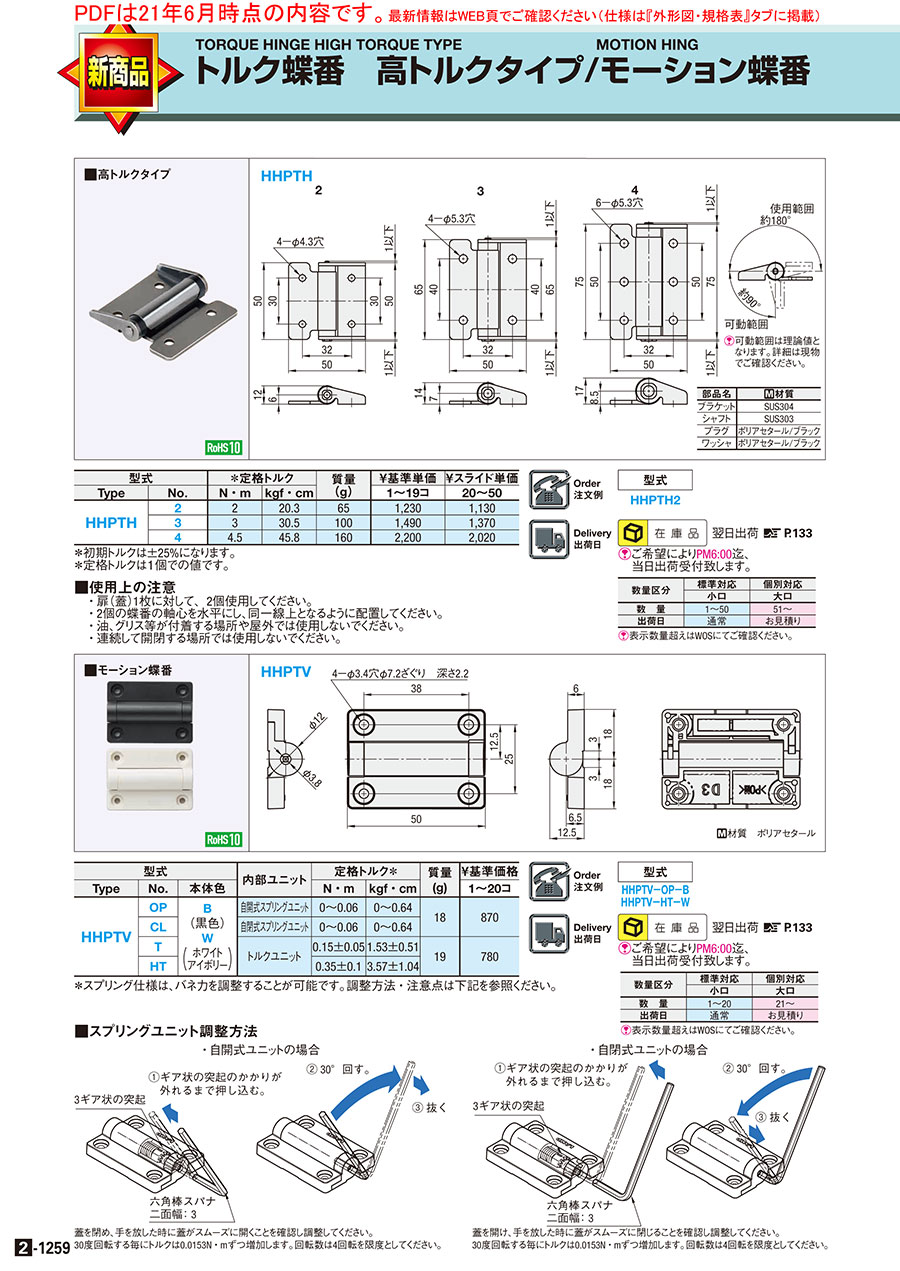

外形図・規格表
HHPTH
2
3
4
可動範囲
可動範囲
[ ! ]可動範囲は理論値となります。詳細は現物でご確認ください。
| 部品名 | [ M ]材質 |
| ブラケット | SUS304 |
| シャフト | SUS303 |
| プラグ | ポリアセタール/ブラック |
| ワッシャ | ポリアセタール/ブラック |
規格表
| 型式 |
| HHPTH2 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＊初期トルクは±25%になります。
＊定格トルクは１個での値です。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ＊定格トルク | 質量 (g) | ￥基準単価 | ￥スライド単価 | ||
| Type | No． | N・m | kgf・cm | 1〜19コ | 20〜50 | |
| HHPTH | 2 | 2 | 20.3 | 65 | 1,292 | 1,187 |
| 3 | 3 | 30.5 | 100 | 1,565 | 1,439 | |
| 4 | 4.5 | 45.8 | 160 | 2,310 | 2,121 | |
＊定格トルクは１個での値です。
製品仕様
・使用角度範囲は約180度です。
使用上の注意
- 扉（蓋）1枚に対して、2個使用してください。
- 2個の蝶番の軸心を水平にし、同一線上となるように配置してください。
- 油、グリス等が付着する場所や屋外では使用しないでください。
- 連続して開閉する場所では使用しないでください。
他蝶番特徴
| 種類 | 蝶番 | 抜差し蝶番 | ハタ蝶番 | 長蝶番 |
|---|---|---|---|---|
| 写真 |
|
|
|
|
| 特徴 | ・最も一般的な蝶番 | ・取り外し可能 ・メンテナンスや掃除頻度の多い場面で利用 | ・360度回転可能 ・扉が大きく回転が必要な場面等で利用 | ・寸法指定可能 ・アルミフレーム扉用に使用 |
関連商品
| 商品名 | トルク蝶番 高トルクタイプ | ダンパー蝶番 | スプリング蝶番 | トルク蝶番 トルク固定タイプ | スプリング蝶番 高耐久タイプ | トルク蝶番 トルク調整タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 本体材質 | ステンレス | 亜鉛合金 | ステンレス | ステンレス | ステンレス | アルミニウム |
| 取付方法 | ねじ止め | ねじ止め | ねじ止め | ねじ止め | ねじ止め | ねじ止め |
ダンパー・トルク・ロータリー・スプリング・自由蝶番 全商品リストは こちら
注意事項
- 特注対応については製作不可となります。
詳細情報
基本情報
高トルクタイプのステンレス製トルク蝶番です。3種類のトルク値から選択可能で、扉を任意の位置でしっかり保持。安全性と操作性が向上します。
ご注意
- 蝶番の選定方法や取付方法はこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]表示数量超えはWOSにてご確認ください。
納期
| 翌日出荷 >>こちら |
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1〜50 | 51〜 |
| 出荷日 | 通常 | お見積り |
概要・仕様
■使用上の注意
・扉（蓋）1枚に対して、2個使用してください。
・2個の蝶番の軸心を水平にし、同一線上となるように配置してください。
・油、グリス等が付着する場所や屋外では使用しないでください。
・連続して開閉する場所では使用しないでください。
・扉（蓋）1枚に対して、2個使用してください。
・2個の蝶番の軸心を水平にし、同一線上となるように配置してください。
・油、グリス等が付着する場所や屋外では使用しないでください。
・連続して開閉する場所では使用しないでください。
