ミスミ

樹脂取手　ボルト・ワンタッチタイプ

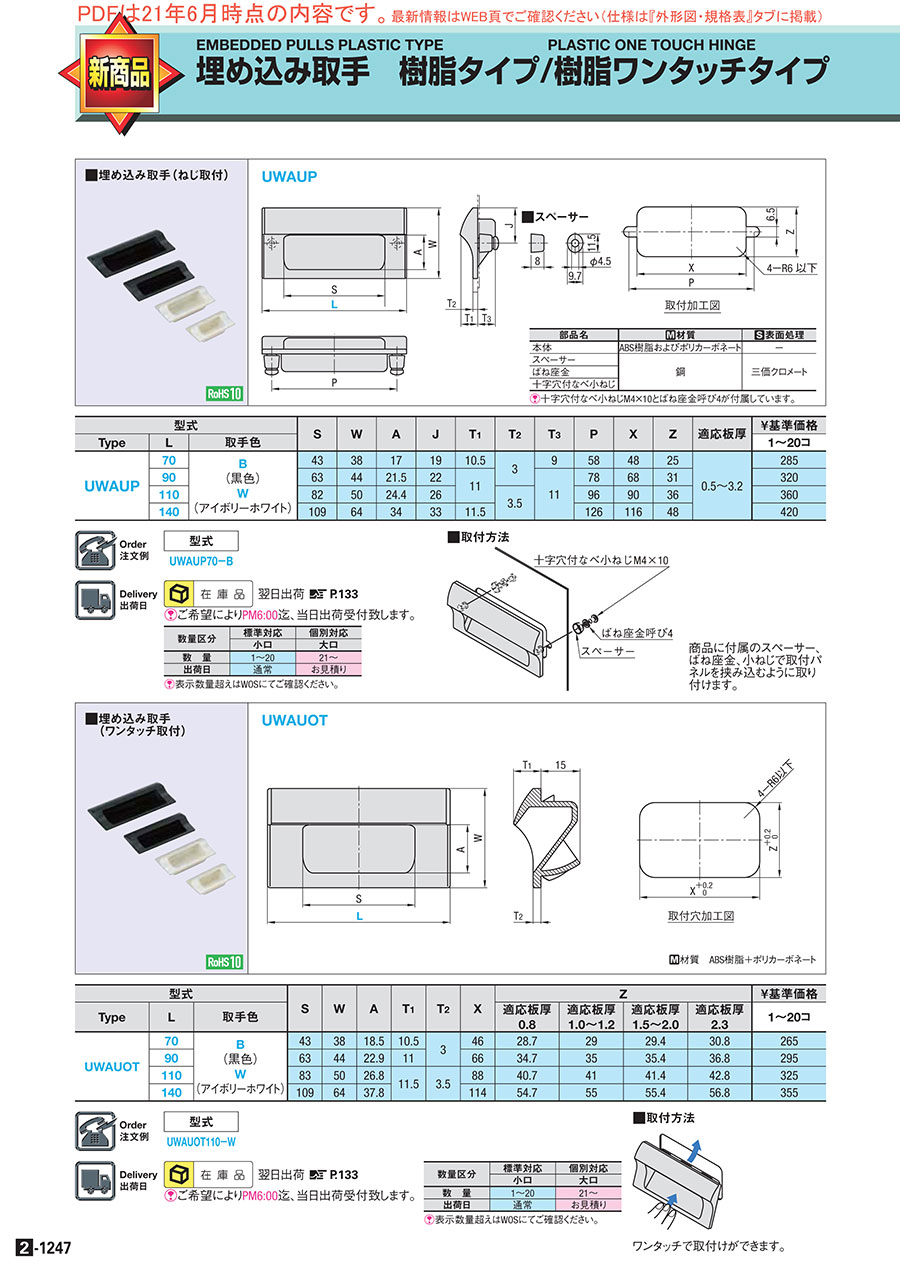

カタログ |P.2-1247

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): 337円～534円

税込単価: 371円～587円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応埋め込み取手薄型

通常価格(税別)： 230円 (税込価格：253円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ステンレス埋め込み取手　おねじ取付タイプ

4.5

通常価格(税別)： 376円 (税込価格：414円)

通常出荷日：在庫品1日目

安価でご購入いただける樹脂製の埋め込み取手です。ボルトで取り付けるタイプ、ワン...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
絶縁性 / 非磁性
本体種類
埋込形
形状
その他
材質
樹脂
付加機能
収納形
詳細材質
ABS樹脂
表面処理
なし
材質
ABS樹脂＋ポリカーボネート

ご注意

取手・ノブの特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

■ボルト取付タイプ
UWAUP

■スペーサー取付加工図取付加工図 ■ワンタッチ取付タイプ
UWAUOT

■ボルト取付タイプ

部品名	[ M ]材質	[ S ]表面処理
本体	ABS樹脂+ポリカーボネート	ー
スペーサー	鋼	三価クロメート
ばね座金
十字穴付なべ小ねじ

[ ! ]十字穴付なべ小ねじM4×10とばね座金呼び4が付属しています。

■ワンタッチ取付タイプ
材質　ABS樹脂＋ポリカーボネート

規格表

型式

UWAUP70－B

UWAUOT110－W

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			S	W	A	J	T₁	T₂	T₃	P	X	Z	適応板厚	￥基準価格
Type	L	取手色
UWAUP	70	B (黒色) W (アイボリーホワイト)	43	38	17	19	10.5	3	9	58	48	25	0.5～3.2	299
	90		63	44	21.5	22	11		11	78	68	31		336
	110		82	50	24.4	26		3.5		96	90	36		378
	140		109	64	34	33	11.5			126	116	48		441

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			S	W	A	T₁	T₂	X	Z				￥基準価格
Type	L	取手色	S	W	A	T₁	T₂	X	適応板厚0.8	適応板厚1.0～1.2	適応板厚1.5～2.0	適応板厚2.3	￥基準価格
UWAUOT	70	B (黒色) W (アイボリーホワイト)	43	38	18.5	10.5	3	46	28.7	29	29.4	30.8	278
	90		63	44	22.9	11	3	66	34.7	35	35.4	36.8	310
	110		83	50	26.8	11.5	3.5	88	40.7	41	41.4	42.8	341
	140		109	64	37.8	11.5	3.5	114	54.7	55	55.4	56.8	373

取付方法

＜ねじ取付方法＞

■取付方法

商品に付属のスペーサー、ばね座金、小ねじで取付パネルを挟み込むように取り付けます。

＜ワンタッチ取付方法＞

■取付方法

ワンタッチで取付けができます。

注意事項

・締め付けトルクは設定していません。

型番リスト

表示件数

型番

取付方法

長手寸法

(mm)

短手寸法

(mm)

取付必要深さ

(mm)

取手色

RoHS?

最小発注数量

[ワンタッチ] ワンタッチ	70	38	15	黒色	10	1個
[ワンタッチ] ワンタッチ	70	38	15	アイボリーホワイト	10	1個
[ワンタッチ] ワンタッチ	90	44	15	黒色	10	1個
[ワンタッチ] ワンタッチ	90	44	15	アイボリーホワイト	10	1個
[ワンタッチ] ワンタッチ	110	50	15	黒色	10	1個
[ワンタッチ] ワンタッチ	110	50	15	アイボリーホワイト	10	1個
[ワンタッチ] ワンタッチ	140	64	15	黒色	10	1個
[ワンタッチ] ワンタッチ	140	64	15	アイボリーホワイト	10	1個
おねじ	70	38	9	黒色	10	1個
おねじ	70	38	9	アイボリーホワイト	10	1個
おねじ	90	44	11	黒色	10	1個
おねじ	90	44	11	アイボリーホワイト	10	1個
おねじ	110	50	11	黒色	10	1個
おねじ	110	50	11	アイボリーホワイト	10	1個
おねじ	140	64	11	黒色	10	1個
おねじ	140	64	11	アイボリーホワイト	10	1個

通常単価(税別) (税込単価)	通常出荷日

337円 ( 371円 )	在庫品1日目当日出荷可能
337円 ( 371円 )	在庫品1日目当日出荷可能
375円 ( 413円 )	在庫品1日目当日出荷可能
375円 ( 413円 )	在庫品1日目当日出荷可能
413円 ( 454円 )	在庫品1日目当日出荷可能
413円 ( 454円 )	在庫品1日目当日出荷可能
451円 ( 496円 )	在庫品1日目当日出荷可能
451円 ( 496円 )	在庫品1日目当日出荷可能
362円 ( 398円 )	在庫品1日目当日出荷可能
362円 ( 398円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
458円 ( 504円 )	在庫品1日目当日出荷可能
458円 ( 504円 )	在庫品1日目当日出荷可能
534円 ( 587円 )	在庫品1日目当日出荷可能
534円 ( 587円 )	在庫品1日目当日出荷可能

基本情報

安価でご購入いただける樹脂製の埋め込み取手です。ボルトで取り付けるタイプ、ワンタッチで取り付けるタイプの2種類のご用意です。

ご注意

取手・ノブの特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜20	21〜
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
樹脂埋め込み取手
板厚３mmのパネル等に埋め込み取り付けする取手です。挟み込むだけで取り付け可能です。
ミスミ
樹脂埋め込み取手
板厚1～1.2mmのプレート等に埋め込むように取り付けする取手です。本体についているツメで容易に取付可能です。
ミスミ
樹脂外付取手　小型タイプ
軽量で安価なナイロン製取手です。荷重のかからない場所に向きます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
