メカニカル部品技術窓口
小型熱風発生器
- 種類
- ホットエアーガン
- 最大風量 (㎥/min)
- 60
ご注意
- 【重要】使用上のご注意
・電圧を印加する際は必ず送風を確認してください。送風無しでのご使用は、スパークが発生し人体にかかわる事故の原因になりますので絶対に行わないでください。
・小型熱風発生器への通電をOFFにした後、安全のため3分間以上は圧縮空気を流したままにしてください。その後、熱風の温度が50℃以下になっていることを確認し、送風を停止してください。
・本体は石英ガラスを使用していますので衝撃を与えないでください。
・使用中は本体・ケースともに高温となりますので絶対に触らないでください。火傷の原因になります。
・定格の電圧・電力以下でご使用ください。
・最高使用温度（800℃）を超えない範囲でご使用ください。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
外形図
コンパクトタイプ
MAHZAS
MAHZBS

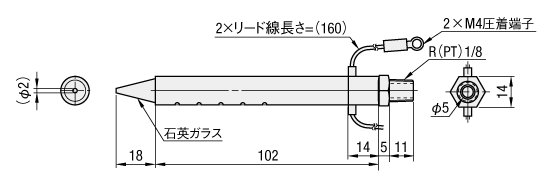

(先端テーパノズル付)
MAHZCS

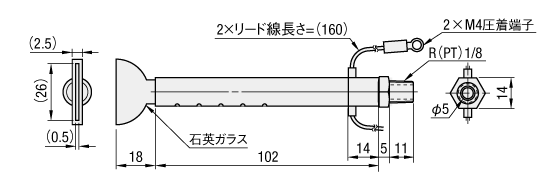

(先端フラットノズル付)
ロングタイプ

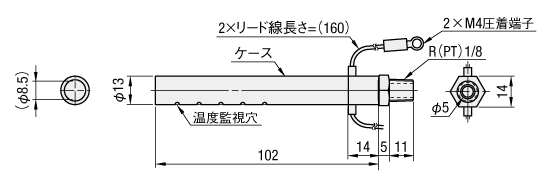

MAHZA
MAHZB
(先端テーパノズル付)
MAHZC
(先端フラットノズル付)
[ ! ]最高使用温度：800℃
規格表
| 型式 |
| MAHZAS1 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | V (電圧) | W (電力) | 最大流量 (ℓ/min) | 使用気体圧力 kgf/cm2(MPa) | 最高使用 温度 | ￥基準単価 | ||||||
| Type | No. | MAHZAS | MAHZBS | MAHZCS | MAHZA | MAHZB | MAHZC | |||||
| MAHZAS MAHZBS MAHZCS MAHZA MAHZB MAHZC | 1 | 100 | 350 | 60 | 2(0.2) | 800℃ | 18,750 | 20,790 | 22,500 | 18,750 | 20,790 | 22,500 |
| 2 | 200 | 440 | 26,040 | 27,000 | 28,500 | 26,040 | 27,000 | 28,500 | ||||
仕様・概要
発熱の負荷が大きくなると、温度監視穴は4→1の順に赤くなります。
4番～2番までの色が赤く、1番の色が黒いとき、負荷は限界になります。
ご使用の際には4つ目の色が変化しない様にしてください。
負荷が限界
発熱の負荷が大きくなると、温度監視穴は5→1の順に赤くなります。
5番～2番までの色が赤く、1番の色が黒いとき、負荷は限界になります。
ご使用の際には5つ目の色が変化しない様にしてください。
負荷が限界
ミスミの小型熱風発生器は耐熱性に優れた石英ガラスを本体とし、発熱体にセラミック加工の特殊エレメントを採用しております。
極めてコンパクトな設計でありながら、安全かつクリーンな熱風が得られます。
・ ワーク洗浄後のスポット乾燥
・ 樹脂製品の溶着
・ ICチップ等、電子部品の半田付け
・ キャップシールの収縮（シュリンク包装）
・ 樹脂フィルム等の切断（ヒートカット）
・ 配線被覆チューブの収縮
①小型熱風発生器の通電前に圧縮空気を流してください。
②圧縮空気が流れていることを確認し、電圧を印加していきます。
③ 対象物にノズルを向け、加熱します。
※温度調節器（詳細はこちら）、温度調節コントローラ（詳細はこちら）は利用できません。
本一覧表はあくまで参考用であり、製品を保証するものではありません。
| 気体 | 使用可否 | 注意点・その他 |
| 空気・酸素 | ◎ | オイルミスト・水などを多量に含まない事 |
| 窒素・アルゴン | ○ | 不活性ガスは全て使用可ですが、寿命は短くなる傾向にあります。 |
| 水素 | △ | 600℃以上では空気中に出た時点で発火します。 |
| 水蒸気 | △～× | 発熱体を濡らすと断線します。 |
| 都市ガス・LPG | × | 熱分解し、発熱体に炭素が付着します。 |
熱風温度は下記の式を目安にしてください。
消費電力は各タイプのW（電力）以下となるようにしてください。
なお、上記はあくまで参考式となりますので熱風温度が高く低流量の場合、熱効率が下がる場合があります。
また、熱風温度は必ず800℃以下になるように設定してください。
・流量－供給電圧－熱風温度特性表
[ ! ]電圧を印加する際は必ず送風を確認してください。
送風無しでのご使用は、スパークが発生し人体にかかわる事故の原因になりますので絶対に行わないでください。
[ ! ]小型熱風発生器への通電をOFFにした後、安全のため3分間以上は圧縮空気を流したままにしてください。
その後、熱風の温度が50℃以下になっていることを確認し、送風を停止してください。
[ ! ]使用中は本体・ケースともに高温となりますので絶対に触らないでください。 火傷の原因になります。
[ ! ]定格の電圧・電力以下でご使用ください。
[ ! ]最高使用温度（800℃）を超えない範囲でご使用ください。
使用例
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,500円 ( 24,750円 ) | 8日目 |
31,250円 ( 34,375円 ) | 8日目 |
22,500円 ( 24,750円 ) | 3日目 |
31,250円 ( 34,375円 ) | 3日目 |
24,950円 ( 27,445円 ) | 3日目 |
32,400円 ( 35,640円 ) | 3日目 |
24,950円 ( 27,445円 ) | 3日目 |
32,400円 ( 35,640円 ) | 3日目 |
27,000円 ( 29,700円 ) | 3日目 |
34,200円 ( 37,620円 ) | 3日目 |
27,000円 ( 29,700円 ) | 3日目 |
34,200円 ( 37,620円 ) | 5日目 |
詳細情報
基本情報
【特長】・規格変更をしております。従来より全長が短くなっています。
ご注意
- 【重要】使用上のご注意
・電圧を印加する際は必ず送風を確認してください。送風無しでのご使用は、スパークが発生し人体にかかわる事故の原因になりますので絶対に行わないでください。
・小型熱風発生器への通電をOFFにした後、安全のため3分間以上は圧縮空気を流したままにしてください。その後、熱風の温度が50℃以下になっていることを確認し、送風を停止してください。
・本体は石英ガラスを使用していますので衝撃を与えないでください。
・使用中は本体・ケースともに高温となりますので絶対に触らないでください。火傷の原因になります。
・定格の電圧・電力以下でご使用ください。
・最高使用温度（800℃）を超えない範囲でご使用ください。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
