ベアリングホルダセット Ｔ型ダブル 高さ指定タイプ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目

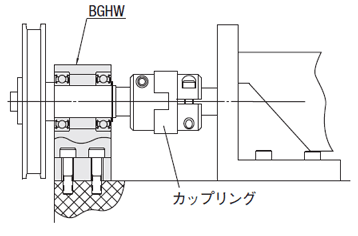

シングルより安定性があるため、荷重のかかる片持ち用途などに適しています。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が1,236型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
C面取りなし C面取り有り 上端両側の角をC面取り（45°）
軸受け精度 JIS B 1514 0級
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、S寸法公差、面取り公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | |||
| T選択・h指定 | T指定・h指定 | T選択・h指定C面取り | ベアリング | ホルダ | ホルダ |
| BGHWFB | BGHWTB | BGHWFB−C | スチール | S45C相当 | 四三酸化鉄皮膜 |
| BGHWF | BGHWT | BGHWF−C | 無電解ニッケルメッキ | ||
| BGHWFA | BGHWTA | BGHWFA−C | アルミ合金 | 白アルマイト処理 | |
| BGHWFSA | − | BGHWFSA−C | ステンレス | ||
| BGHWFS | BGHWTS | BGHWFS−C | SUS304相当 | − | |
規格表
| 型式 | − | T | − | h | ||||
| Type | ベアリング | シール | ||||||
| BGHWFB−C BGHWFSA− | 6901 6000 | VV ZZ | − − | 40 25 | − − | 35 30 | ||
| 型式 | T | h | d | DH7 | dh | B | H | L | L1 | L2 | G | S | C | d1 | |||||
| Type | ベアリング 品番 | シール | 選択 タイプ | 指定1mm単位 | 指定 1mm単位 | 許容差 | |||||||||||||
| 範囲① | 範囲② | ||||||||||||||||||
| T選択・h指定 BGHWFB BGHWF BGHWFA BGHWFSA BGHWFS T選択・h指定C面取り BGHWFB−C BGHWF−C BGHWFA−C BGHWFSA−C BGHWFS−C T指定・h指定 BGHWTB BGHWT BGHWTA BGHWTS | 606 | ZZ 両シールド ＊VV 非接触 ゴムシール DD 接触 ゴムシール | 25 35 | 22〜34 | 36〜50 | 15〜40 | 6 | 17 | ＋ 0.018 0 | 13 | 6 | h＋13 | 47 | 35 | 23 | 6 | 10 | 5 | 5.5 |
| 626 | 25 35 | 19 | ＋ 0.021 0 | 15 | h＋14 | 49 | 37 | 25 | |||||||||||
| 608 | 25 35 | 8 | 22 | 18 | 7 | h＋15 | 53 | 41 | 29 | ||||||||||
| 628 | 25 35 | 24 | 20 | 8 | h＋16 | 56 | 44 | 32 | |||||||||||
| 6900 | 25 40 | 22〜39 | 41〜50 | 15〜50 | 10 | 22 | 19 | 6 | h＋15 | 53 | 41 | 29 | 10 | ||||||
| 6000 | 25 40 | 20〜50 | 26 | 22 | 8 | h＋17 | 58 | 46 | 34 | ||||||||||
| 6200 | 30 40 | 30 | 24 | 9 | h＋19 | 62 | 50 | 38 | |||||||||||
| 6901 | 25 40 | 12 | 24 | 21 | 6 | h＋16 | 56 | 44 | 32 | ||||||||||
| 6001 | 25 40 | 28 | 24 | 8 | h＋18 | 60 | 48 | 36 | |||||||||||
| 6201 | 30 40 | 22〜39 | 41〜60 | 32 | ＋ 0.025 0 | 26 | 10 | h＋20 | 64 | 52 | 40 | ||||||||
| 6902 | 25 50 | 25〜49 | 51〜60 | 20〜60 | 15 | 28 | ＋ 0.021 0 | 25 | 7 | h＋18 | 60 | 48 | 36 | 15 | |||||
| 6002 | 30 50 | 25〜60 | 32 | ＋ 0.025 0 | 28 | 9 | h＋20 | 68 | 54 | 40 | 7 | 6.5 | |||||||
| 6202 | 35 50 | 35 | 29 | 11 | h＋22 | 72 | 58 | 44 | |||||||||||
| 6903 | 25 50 | 17 | 30 | ＋ 0.021 0 | 27 | 7 | h＋19 | 64 | 52 | 38 | |||||||||
| 6003 | 30 50 | 35 | ＋ 0.025 0 | 31 | 10 | h＋22 | 70 | 56 | 43 | ||||||||||
| 6203 | 35 50 | 25〜49 | 51〜70 | 40 | 34 | 12 | h＋24 | 76 | 62 | 49 | |||||||||
| 6904 | 35 50 | 30〜80 | 20 | 37 | 34 | 9 | h＋23 | 73 | 59 | 45 | |||||||||
| 6004 | 40 50 | 30〜49 | 51〜80 | 42 | 36 | 12 | h＋25 | 82 | 66 | 50 | 8 | 9 | |||||||
| 6204 | 45 50 | 47 | 40 | 14 | h＋28 | 88 | 72 | 56 | |||||||||||
| 6005 | 40 60 | 34〜59 | 61〜80 | 30～80 | 25 | 47 | 41 | 12 | 96 | 76 | 56 | 10 | 15 | 12 | |||||
| 6205 | 45 60 | 37〜59 | 61〜90 | 40〜100 | 52 | ＋ 0.030 0 | 45 | 15 | h＋31 | 102 | 82 | 62 | 10 | 20 | 12 | 11 | |||
| 6006 | 40 60 | 30 | 55 | 48 | 13 | h＋32 | 104 | 84 | 64 | ||||||||||
| 6206 | 50 60 | 37〜59 | 61〜100 | 62 | 55 | 16 | h＋36 | 112 | 92 | 72 | |||||||||
| 6007 | 50 60 | 37〜65 | 66〜100 | 35 | 62 | 55 | 14 | h＋36 | 112 | 92 | 72 | 10 | 20 | 12 | 11 | ||||
| 6207 | 60 70 | 45〜74 | 75〜100 | 72 | 64 | 17 | h＋44 | 148 | 118 | 88 | 15 | 25 | 15 | 13 | |||||
| 6008 | 50 70 | 42〜69 | 71〜100 | 50〜100 | 40 | 68 | 60 | 15 | h＋41 | 122 | 102 | 82 | 10 | 20 | 12 | 11 | |||
| 6208 | 60 80 | 50〜79 | 81〜100 | 80 | 74 | 18 | h＋50 | 160 | 130 | 100 | 15 | 25 | 15 | 13 | |||||
[ ! ]*VV（非接触ゴムシール）は623番・624番・605番・606番は選択できません。
[ ! ]T指定・h指定タイプでC面取りをご希望の場合、追加工KKCをご選択ください。
追加工
| 型式 | − | T | − | h | − | （KKC・KCC・NA） |
| BGHWT6000DD | − | 30 | − | 35 | − | KKC |
| 3 | 日目出荷 | （在庫品含む） |
| 5 | 日目出荷 |
| Alterations | ベアリングなし | C2面取り追加工 | C面取り追加工 | ||||||
| Code | NA | KCC | KKC | ||||||
| Spec. | ベアリングをホルダに組み込まず、 付属品として出荷します。 | 上端面をC2面取りします。 [ NG ]C面取りタイプ適用不可 | 上端両側の角を C面取り（45°）追加工します。 指定方法 KKC | ||||||
 |
| ||||||||
| [ ! ]T指定・h指定タイプのみ適用 | |||||||||
| ￥/1Code | 無料 | 200 | 1,500 | ||||||
■ｄ穴 内径公差
[ ! ]公差寸法はJIS（0級）に準拠（JIS B 1514-1 2017）
| ｄ | 内径公差 (mm) | |
| (mm) | ||
| を超え | 以下 | |
| 0.6 | 2.5 | 0 －0.008 |
| 2.5 | 10 | 0 －0.008 |
| 10 | 18 | 0 －0.008 |
| 18 | 30 | 0 －0.010 |
| 30 | 50 | 0 －0.012 |
| 50 | 80 | 0 －0.015 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
シングルより安定性があるため、荷重のかかる片持ち用途などに適しています。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
[ ! ]シールがVV及びDDの場合には表中価格に1.1を掛けた金額になります。（1円単位切り捨て）
（例）BGHWFB−C6901VV−40−35の時
表中価格9,590円×1.1＝10,549円 ＞ 10,540円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
（例）BGHWFB−C6901VV−40−35の時
表中価格9,590円×1.1＝10,549円 ＞ 10,540円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ベアリング 品番 | シール | ￥基準単価 | |||||||||||||||||
| T選択・h指定 | T指定・h指定 | T選択・h指定C面取り | |||||||||||||||||
| BGHWFB | BGHWF | BGHWFA | BGHWFSA | BGHWFS | BGHWTB | BGHWT | BGHWTA | BGHWTS | BGHWFB−C | BGHWF−C | BGHWFA−C | BGHWFSA−C | BGHWFS−C | ||||||
| 範囲① | 範囲② | 範囲① | 範囲② | 範囲① | 範囲② | 範囲① | 範囲② | ||||||||||||
| 606 | ZZ (×1.0) VV (×1.1) DD (×1.1) | 7,300 | 7,690 | 6,910 | 7,400 | 11,680 | 9,480 | 9,870 | 10,010 | 10,430 | 9,020 | 9,410 | 15,200 | 16,340 | 8,030 | 8,460 | 7,600 | 8,140 | 12,840 |
| 626 | 7,460 | 7,840 | 7,070 | 7,740 | 11,880 | 9,680 | 10,070 | 10,210 | 10,630 | 9,220 | 9,630 | 15,470 | 16,640 | 8,190 | 8,620 | 7,760 | 8,510 | 13,070 | |
| 608 | 7,600 | 8,000 | 7,190 | 7,860 | 11,890 | 9,880 | 10,270 | 10,430 | 10,850 | 9,380 | 9,780 | 15,680 | 16,760 | 8,360 | 8,800 | 7,910 | 8,640 | 13,070 | |
| 628 | 7,720 | 8,130 | 7,420 | 8,140 | 12,360 | 10,030 | 10,440 | 10,570 | 11,030 | 9,680 | 10,080 | 16,100 | 17,300 | 8,480 | 8,940 | 8,160 | 8,950 | 13,590 | |
| 6900 | 8,650 | 9,100 | 8,230 | 8,990 | 12,640 | 11,680 | 12,270 | 12,320 | 12,920 | 11,180 | 11,770 | 17,090 | 18,390 | 9,500 | 10,020 | 9,050 | 9,880 | 13,890 | |
| 6000 | 8,260 | 8,690 | 7,820 | 9,270 | 12,880 | 11,170 | 11,720 | 11,770 | 12,320 | 10,630 | 11,170 | 17,430 | 18,740 | 9,080 | 9,570 | 8,600 | 10,190 | 14,180 | |
| 6200 | 8,310 | 8,750 | 7,850 | 9,480 | 13,160 | 11,220 | 11,770 | 11,820 | 12,350 | 10,670 | 11,220 | 18,460 | 19,850 | 9,140 | 9,620 | 8,630 | 10,440 | 14,470 | |
| 6901 | 8,720 | 9,180 | 8,270 | 9,170 | 13,370 | 11,770 | 12,720 | 12,370 | 13,370 | 11,240 | 12,170 | 18,740 | 20,160 | 9,590 | 10,090 | 9,080 | 10,080 | 14,700 | |
| 6001 | 8,760 | 9,220 | 8,280 | 9,790 | 14,440 | 11,820 | 12,800 | 12,470 | 13,530 | 11,240 | 12,220 | 20,240 | 21,770 | 9,630 | 10,130 | 9,110 | 10,760 | 15,870 | |
| 6201 | 8,800 | 9,260 | 8,320 | 10,020 | 14,300 | 11,880 | 12,860 | 12,520 | 13,600 | 11,280 | 12,270 | 20,780 | 22,340 | 9,680 | 10,170 | 9,150 | 11,010 | 15,730 | |
| 6902 | 9,610 | 10,110 | 9,080 | 10,240 | 14,610 | 13,170 | 14,070 | 13,870 | 14,860 | 12,470 | 13,370 | 21,220 | 22,820 | 10,560 | 11,120 | 9,990 | 11,260 | 16,070 | |
| 6002 | 9,540 | 10,050 | 8,930 | 10,630 | 14,820 | 13,070 | 13,970 | 13,770 | 14,750 | 12,270 | 13,170 | 21,510 | 23,130 | 10,490 | 11,050 | 9,820 | 11,680 | 16,290 | |
| 6202 | 9,610 | 10,110 | 9,080 | 10,880 | 15,080 | 13,220 | 14,670 | 13,970 | 15,420 | 12,570 | 14,020 | 21,930 | 24,370 | 10,560 | 11,120 | 9,990 | 11,960 | 16,590 | |
| 6903 | 10,080 | 10,610 | 9,480 | 11,960 | 15,660 | 13,790 | 15,310 | 14,470 | 16,170 | 12,970 | 14,510 | 22,760 | 25,280 | 11,080 | 11,670 | 10,440 | 13,150 | 17,210 | |
| 6003 | 9,740 | 10,260 | 9,220 | 11,660 | 17,820 | 13,320 | 14,810 | 14,070 | 15,630 | 12,670 | 14,160 | 25,900 | 28,790 | 10,710 | 11,280 | 10,130 | 12,810 | 19,590 | |
| 6203 | 10,190 | 10,720 | 9,600 | 11,770 | 16,970 | 13,930 | 15,490 | 14,710 | 16,350 | 13,170 | 14,710 | 25,940 | 28,980 | 11,200 | 11,790 | 10,550 | 12,950 | 18,660 | |
| 6904 | 10,540 | 11,100 | 9,990 | 12,020 | 17,820 | 14,960 | 16,760 | 15,810 | 17,660 | 14,270 | 16,070 | 26,130 | 29,300 | 11,590 | 12,210 | 10,980 | 13,220 | 19,590 | |
| 6004 | 10,300 | 10,850 | 9,710 | 12,180 | 18,890 | 14,670 | 16,560 | 15,470 | 17,460 | 13,870 | 15,760 | 28,390 | 31,540 | 11,330 | 11,920 | 10,680 | 13,400 | 20,780 | |
| 6204 | 10,440 | 10,980 | 9,850 | 12,630 | 19,760 | 14,820 | 16,860 | 15,560 | 17,760 | 14,470 | 16,510 | 29,890 | 32,990 | 11,480 | 12,080 | 10,830 | 13,890 | 21,740 | |
| 6005 | 10,790 | 11,360 | － | － | 22,140 | 15,280 | 17,260 | 16,070 | 18,210 | － | － | 33,270 | 36,970 | 11,880 | 12,480 | － | － | 24,360 | |
| 6205 | 11,120 | 11,710 | － | － | 21,010 | 15,760 | 17,760 | 16,610 | 18,660 | － | － | 31,560 | 35,070 | 12,230 | 12,870 | － | － | 23,100 | |
| 6006 | 11,920 | 12,550 | － | － | 21,410 | 16,890 | 19,060 | 17,810 | 20,060 | － | － | 33,200 | 36,890 | 13,100 | 13,800 | － | － | 23,540 | |
| 6206 | 12,890 | 13,580 | － | － | 21,960 | 18,280 | 20,600 | 19,300 | 21,650 | － | － | 34,050 | 37,830 | 14,190 | 14,930 | － | － | 24,150 | |
| 6007 | 17,500 | 18,440 | － | － | － | 24,820 | 27,970 | 26,210 | 29,400 | － | － | － | － | 19,260 | 20,280 | － | － | － | |
| 6207 | 24,060 | 25,330 | － | － | － | 34,100 | 38,430 | 36,000 | 40,380 | － | － | － | － | 26,460 | 27,860 | － | － | － | |
| 6008 | 21,340 | 22,470 | － | － | － | 30,250 | 34,090 | 31,940 | 35,840 | － | － | － | － | 23,480 | 24,710 | － | － | － | |
| 6208 | 29,780 | 31,350 | － | － | － | 42,210 | 47,570 | 44,560 | 49,990 | － | － | － | － | 32,760 | 34,480 | － | － | － | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | 大口 | |||
| 数 量 | 1～9 | 10～14 | 15～19 | 20～50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 30% |
| 出荷日 | 通常 | ＋5日 | お見積り | ||
