ベアリングホルダセット T型 高さ指定タイプ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】前後にスペースがない場合の組み付けに適しているT型のベアリングホルダセ...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 本体 形状
- T形
- ベアリング 個数
- シングル
- 使用ベアリング
- 深溝玉軸受
- 止め輪
- あり
- 材質証明書
- 対象
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が917型番あります。

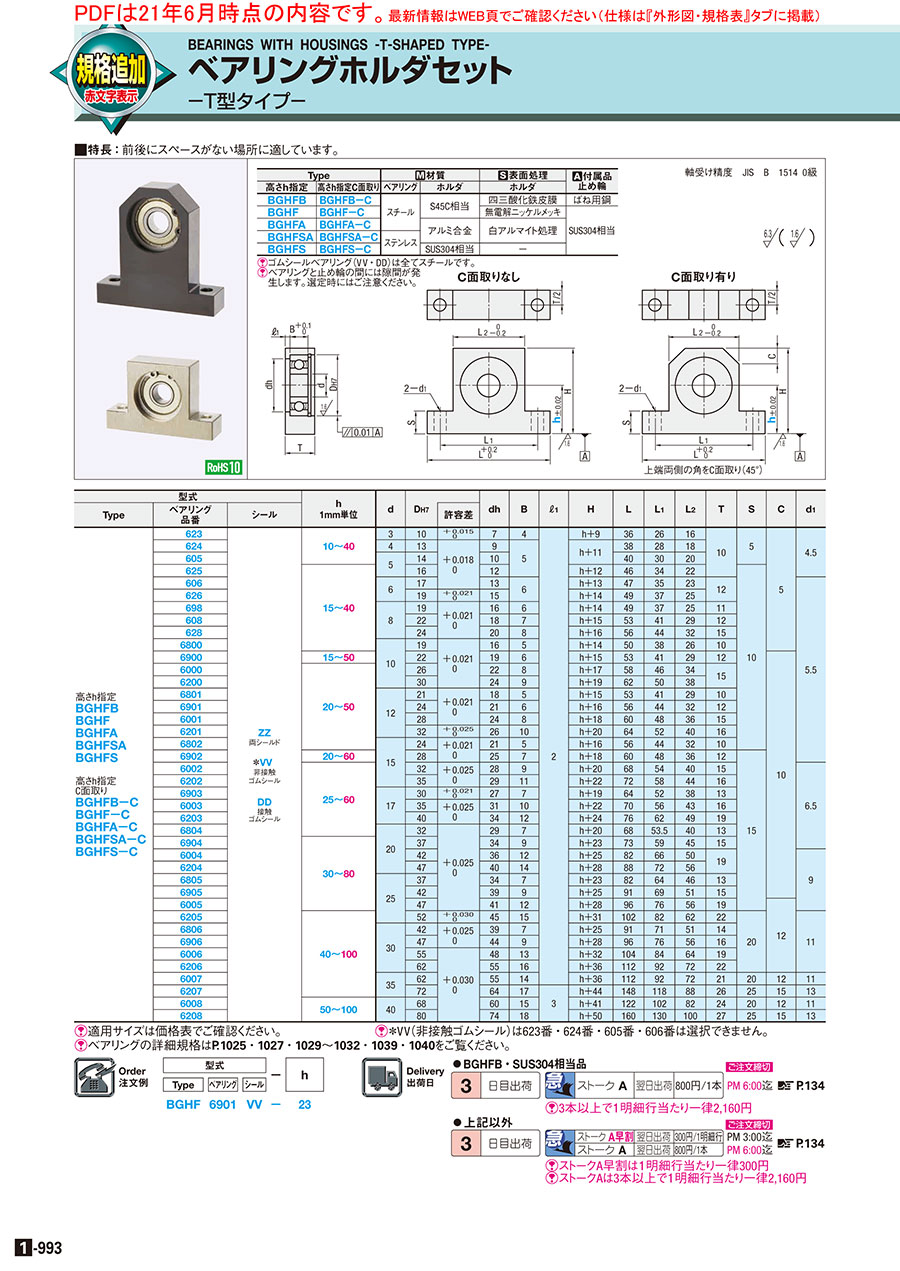

外形図・規格表
C面取りなし C面取り有り 上端両側の角をC面取り（45°）
軸受け精度 JIS B 1514 0級
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、S寸法、ℓ1寸法公差、面取り公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 止め輪 | ||
| 高さh指定 | 高さh指定C面取り | ベアリング | ホルダ | ホルダ | |
| BGHFB | BGHFB−C | スチール | S45C相当 | 四三酸化鉄皮膜 | ばね用鋼 |
| BGHF | BGHF−C | 無電解ニッケルメッキ | SUS304相当 | ||
| BGHFA | BGHFA−C | アルミ合金 | 白アルマイト処理 | ||
| BGHFSA | BGHFSA−C | ステンレス | |||
| BGHFS | BGHFS−C | SUS304相当 | − | ||
[ ! ]ベアリングと止め輪の間には隙間が発生します。選定時にはご注意ください。
規格表
| 型式 | − | h | ||||
| Type | ベアリング | シール | ||||
| BGHF | 6901 | VV | − | 23 | ||
| 型式 | h 1mm単位 | d | DH7 | dh | B | ℓ1 | H | L | L1 | L2 | T | S | C | d1 | |||
| Type | ベアリング 品番 | シール | 許容差 | ||||||||||||||
| 高さh指定 BGHFB BGHF BGHFA BGHFSA BGHFS 高さh指定 C面取り BGHFB−C BGHF−C BGHFA−C BGHFSA−C BGHFS−C | 623 | ZZ 両シールド ＊VV 非接触 ゴムシール DD 接触 ゴムシール | 10〜40 | 3 | 10 | ＋ 0.015 0 | 7 | 4 | 2 | h＋9 | 36 | 26 | 16 | 10 | 5 | 5 | 4.5 |
| 624 | 4 | 13 | ＋ 0.018 0 | 9 | 5 | h＋11 | 38 | 28 | 18 | ||||||||
| 605 | 5 | 14 | 10 | 40 | 30 | 20 | |||||||||||
| 625 | 15〜40 | 16 | 12 | h＋12 | 46 | 34 | 22 | 10 | |||||||||
| 606 | 6 | 17 | 13 | 6 | h＋13 | 47 | 35 | 23 | 12 | 5.5 | |||||||
| 626 | 19 | ＋ 0.021 0 | 15 | h＋14 | 49 | 37 | 25 | ||||||||||
| 698 | 8 | 19 | ＋ 0.021 0 | 16 | 6 | h＋14 | 49 | 37 | 25 | 11 | |||||||
| 608 | 22 | 18 | 7 | h＋15 | 53 | 41 | 29 | 12 | |||||||||
| 628 | 24 | 20 | 8 | h＋16 | 56 | 44 | 32 | 15 | |||||||||
| 6800 | 10 | 19 | ＋ 0.021 0 | 16 | 5 | h＋14 | 50 | 38 | 26 | 10 | |||||||
| 6900 | 15〜50 | 22 | 19 | 6 | h＋15 | 53 | 41 | 29 | 12 | 10 | |||||||
| 6000 | 20〜50 | 26 | 22 | 8 | h＋17 | 58 | 46 | 34 | 15 | ||||||||
| 6200 | 30 | 24 | 9 | h＋19 | 62 | 50 | 38 | ||||||||||
| 6801 | 12 | 21 | ＋ 0.021 0 | 18 | 5 | h＋15 | 53 | 41 | 29 | 10 | |||||||
| 6901 | 24 | 21 | 6 | h＋16 | 56 | 44 | 32 | 12 | |||||||||
| 6001 | 28 | 24 | 8 | h＋18 | 60 | 48 | 36 | 15 | |||||||||
| 6201 | 32 | ＋ 0.025 0 | 26 | 10 | h＋20 | 64 | 52 | 40 | 16 | ||||||||
| 6802 | 15 | 24 | ＋ 0.021 0 | 21 | 5 | h＋16 | 56 | 44 | 32 | 10 | |||||||
| 6902 | 20〜60 | 28 | 25 | 7 | h＋18 | 60 | 48 | 36 | 12 | 15 | |||||||
| 6002 | 25〜60 | 32 | ＋ 0.025 0 | 28 | 9 | h＋20 | 68 | 54 | 40 | 15 | 6.5 | ||||||
| 6202 | 35 | 29 | 11 | h＋22 | 72 | 58 | 44 | 16 | |||||||||
| 6903 | 17 | 30 | ＋ 0.021 0 | 27 | 7 | h＋19 | 64 | 52 | 38 | 13 | |||||||
| 6003 | 35 | ＋ 0.025 0 | 31 | 10 | h＋22 | 70 | 56 | 43 | 16 | ||||||||
| 6203 | 40 | 34 | 12 | h＋24 | 76 | 62 | 49 | 19 | |||||||||
| 6804 | 20 | 32 | ＋ 0.025 0 | 29 | 7 | h＋20 | 68 | 53.5 | 40 | 13 | |||||||
| 6904 | 30〜80 | 37 | 34 | 9 | h＋23 | 73 | 59 | 45 | 15 | ||||||||
| 6004 | 42 | 36 | 12 | h＋25 | 82 | 66 | 50 | 19 | 9 | ||||||||
| 6204 | 47 | 40 | 14 | h＋28 | 88 | 72 | 56 | ||||||||||
| 6805 | 25 | 37 | 34 | 7 | h＋23 | 82 | 64 | 46 | 13 | ||||||||
| 6905 | 42 | 39 | 9 | h＋25 | 91 | 69 | 51 | 15 | |||||||||
| 6005 | 47 | 41 | 12 | h＋28 | 96 | 76 | 56 | 19 | 12 | ||||||||
| 6205 | 40〜100 | 52 | ＋ 0.030 0 | 45 | 15 | h＋31 | 102 | 82 | 62 | 22 | 20 | 11 | |||||
| 6806 | 30 | 42 | ＋ 0.025 0 | 39 | 7 | h＋25 | 91 | 71 | 51 | 14 | |||||||
| 6906 | 47 | 44 | 9 | h＋28 | 96 | 76 | 56 | 16 | |||||||||
| 6006 | 55 | ＋ 0.030 0 | 48 | 13 | h＋32 | 104 | 84 | 64 | 19 | ||||||||
| 6206 | 62 | 55 | 16 | h＋36 | 112 | 92 | 72 | 22 | |||||||||
| 6007 | 35 | 62 | 55 | 14 | h＋36 | 112 | 92 | 72 | 21 | 20 | 12 | 11 | |||||
| 6207 | 72 | 64 | 17 | 3 | h＋44 | 148 | 118 | 88 | 26 | 25 | 15 | 13 | |||||
| 6008 | 50〜100 | 40 | 68 | 60 | 15 | h＋41 | 122 | 102 | 82 | 24 | 20 | 12 | 11 | ||||
| 6208 | 80 | 74 | 18 | h＋50 | 160 | 130 | 100 | 27 | 25 | 15 | 13 | ||||||
[ ! ]ベアリングの詳細規格はP.1017・1019・1021～1024・1031・1032をご覧ください。
追加工
| 型式 | − | h | − | （NA・KCC） |
| BGHFB6000ZZ | − | 36 | − | NA |
| 3 | 日目出荷 | （在庫品含む） |
| 5 | 日目出荷 |
| Alterations | ベアリング・止め輪組付なし | C2面取り追加工 |
| Code | NA | KCC |
| Spec. | ベアリング・止め輪をホルダに組み込まず、 付属品として出荷します。 | 上端面をC2面取りします。 [ NG ]C面取りタイプ適用不可 |
| ￥/1Code | 無料 | 200 |
関連リンク
■関連商品
回転軸で新材質「高硬度ステンレス」を新発売いたしました。SUS303程度の耐食性と、優れた機械的性質を備えております。
各種形状で「高硬度ステンレス」を選定できますので、ご希望の形状ページで高硬度ステンレスを選定頂ければと思います。
回転軸で新材質「高硬度ステンレス」を新発売いたしました。SUS303程度の耐食性と、優れた機械的性質を備えております。
各種形状で「高硬度ステンレス」を選定できますので、ご希望の形状ページで高硬度ステンレスを選定頂ければと思います。
(参考値)機械的性質
※ポアソン比はすべて0.3
材質 | 引張強さ (MPa) | 降伏点 (0.2%耐力) (Mpa) | 縦弾性係数 (GPa) | 横弾性係数 (GPa) |
S45C | 570以上 | 345以上 | 200以上 | 77以上 |
SUS304 | 520以上 | 210以上 | 193以上 | 74以上 |
SCM435 | 930以上 | 785以上 | 206以上 | 79以上 |
高硬度ステンレス | 1102 | 715 | 199 | 77 |
塩水噴霧試験(JIS Z2371に準ずる)
| 試験前 | 96hr | |
| 高硬度ステンレス |  |  |
| SUS303 |  |  |
| SUS440C 相当 |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】前後にスペースがない場合の組み付けに適しているT型のベアリングホルダセットです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]シールがVV及びDDの場合には表中価格に1.1を掛けた金額になります。（1円単位切り捨て）
(例)BGHF6001VV-23の時 表中価格3,850円×1.1＝4,235円 ＞ 4,230円
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ベアリング 品番 | シール | ￥基準単価 | |||||||||
| 高さh指定タイプ | 高さh指定C面取りタイプ | ||||||||||
| BGHFB | BGHF | BGHFA | BGHFSA | BGHFS | BGHFB−C | BGHF−C | BGHFA−C | BGHFSA−C | BGHFS−C | ||
| 623 | ZZ 両シールド (×1.0) ＊VV 非接触 ゴムシール (×1.1) DD 接触 ゴムシール (×1.1) | 2,940 | 3,100 | 2,790 | － | － | 3,230 | 3,410 | 3,080 | － | － |
| 624 | 3,000 | 3,160 | 2,850 | － | － | 3,300 | 3,480 | 3,120 | － | － | |
| 605 | 3,070 | 3,220 | 2,900 | － | － | 3,360 | 3,540 | 3,190 | － | － | |
| 625 | 3,130 | 3,300 | 2,960 | － | － | 3,440 | 3,620 | 3,260 | － | － | |
| 606 | 3,190 | 3,360 | 3,020 | 3,130 | 5,290 | 3,510 | 3,700 | 3,320 | 3,440 | 5,820 | |
| 626 | 3,270 | 3,430 | 3,100 | 3,300 | 5,450 | 3,580 | 3,770 | 3,400 | 3,620 | 5,990 | |
| 698 | 3,730 | 3,930 | 3,540 | 3,770 | 6,200 | 4,110 | 4,310 | 3,890 | 4,140 | 6,800 | |
| 608 | 3,320 | 3,500 | 3,150 | 3,370 | 5,510 | 3,650 | 3,850 | 3,470 | 3,700 | 6,070 | |
| 628 | 3,390 | 3,570 | 3,210 | 3,420 | 5,630 | 3,730 | 3,920 | 3,530 | 3,760 | 6,180 | |
| 6800 | 4,040 | 4,250 | 3,850 | 3,990 | 6,890 | 4,430 | 4,660 | 4,250 | 4,380 | 7,570 | |
| 6900 | 3,680 | 3,860 | 3,510 | 3,620 | 6,260 | 4,030 | 4,240 | 3,860 | 3,980 | 6,880 | |
| 6000 | 3,470 | 3,640 | 3,290 | 3,850 | 5,900 | 3,800 | 4,000 | 3,600 | 4,230 | 6,320 | |
| 6200 | 3,500 | 3,680 | 3,300 | 3,970 | 6,040 | 3,840 | 4,030 | 3,630 | 4,360 | 6,640 | |
| 6801 | 4,060 | 4,280 | 3,900 | 4,880 | 7,050 | 4,480 | 4,710 | 4,280 | 5,200 | 7,750 | |
| 6901 | 3,700 | 3,900 | 3,540 | 3,740 | 6,410 | 4,070 | 4,280 | 3,900 | 4,110 | 7,050 | |
| 6001 | 3,660 | 3,850 | 3,470 | 4,050 | 6,230 | 4,020 | 4,230 | 3,800 | 4,450 | 6,850 | |
| 6201 | 3,700 | 3,900 | 3,500 | 4,200 | 6,480 | 4,070 | 4,280 | 3,850 | 4,620 | 7,110 | |
| 6802 | 4,290 | 4,530 | 4,060 | 5,130 | 7,570 | 4,730 | 4,980 | 4,480 | 5,720 | 8,310 | |
| 6902 | 3,910 | 4,120 | 3,700 | 4,000 | 6,880 | 4,290 | 4,530 | 4,070 | 4,400 | 7,550 | |
| 6002 | 3,850 | 4,050 | 3,640 | 4,320 | 6,790 | 4,230 | 4,450 | 4,000 | 4,750 | 7,480 | |
| 6202 | 3,900 | 4,100 | 3,700 | 4,760 | 7,110 | 4,280 | 4,500 | 4,060 | 5,230 | 7,820 | |
| 6903 | 4,050 | 4,260 | 3,790 | 4,860 | 7,620 | 4,450 | 4,680 | 4,170 | 5,330 | 8,380 | |
| 6003 | 3,970 | 4,180 | 3,760 | 4,810 | 7,850 | 4,360 | 4,590 | 4,130 | 5,290 | 8,630 | |
| 6203 | 4,080 | 4,290 | 3,850 | 4,770 | 8,380 | 4,480 | 4,710 | 4,230 | 5,240 | 9,220 | |
| 6804 | 4,810 | 5,060 | 4,550 | 5,330 | 9,110 | 5,280 | 5,570 | 4,740 | 5,860 | 10,030 | |
| 6904 | 4,370 | 4,600 | 4,140 | 4,850 | 8,280 | 4,800 | 5,060 | 4,310 | 5,320 | 9,110 | |
| 6004 | 4,140 | 4,360 | 3,920 | 4,980 | 7,930 | 4,550 | 4,790 | 4,310 | 5,470 | 8,720 | |
| 6204 | 4,190 | 4,410 | 3,970 | 5,180 | 8,570 | 4,610 | 4,850 | 4,550 | 5,690 | 9,420 | |
| 6805 | 4,890 | 5,160 | － | － | － | 5,390 | 5,650 | － | － | － | |
| 6905 | 4,670 | 4,910 | － | － | － | 5,130 | 5,390 | － | － | － | |
| 6005 | 4,390 | 4,620 | － | － | － | 4,830 | 5,080 | － | － | － | |
| 6205 | 4,450 | 4,680 | － | － | － | 4,890 | 5,130 | － | － | － | |
| 6806 | 5,540 | 5,840 | － | － | － | 6,090 | 6,430 | － | － | － | |
| 6906 | 5,290 | 5,570 | － | － | － | 5,810 | 6,130 | － | － | － | |
| 6006 | 4,980 | 5,240 | － | － | － | 5,470 | 5,750 | － | － | － | |
| 6206 | 5,040 | 5,300 | － | － | － | 5,530 | 5,840 | － | － | － | |
| 6007 | 6,850 | 7,200 | － | － | － | 7,520 | 7,930 | － | － | － | |
| 6207 | 9,400 | 9,890 | － | － | － | 10,320 | 10,890 | － | － | － | |
| 6008 | 8,340 | 8,780 | － | － | － | 9,160 | 9,660 | － | － | － | |
| 6208 | 11,630 | 12,240 | － | － | － | 12,780 | 13,480 | － | － | － | |
(例)BGHF6001VV-23の時 表中価格3,850円×1.1＝4,235円 ＞ 4,230円
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | 大口 | |||
| 数 量 | 1～9 | 10～14 | 15～19 | 20～50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 30% |
| 出荷日 | 通常 | ＋5日 | お見積り | ||
商品担当おすすめ
ベアリングホルダセット T型 高さ指定タイプのレビュー
モーターの軸受
5
5.02020/12/11
高さ指定が出来て便利。
前後の隙間のない場所に使用。
リピートします。
1人が参考にしています。
モーターの軸受けに
4
4.02018/01/16
細かく寸法指定が出来てベアリングも選べるので使いやすい。
急きょモーターの軸受けとして追加設計したが寸法的に上手く収まっ...もっと読む
1人が参考にしています。
卓上旋盤 親ねじ用ベアリング
5
5.02016/12/26
高さ指定ができるところがうれしい．ボールベアリングの選択肢も広く，多くの軸径に対応可能．精度も良好でした．
1人が参考にしています。
台形ねじシャフトの軸受
3
3.02022/03/03
台形ねじシャフトを使い台を昇降させる装置の軸受として、1軸に2個使用した。
あまり精度など必要がなかったので、玉軸受タイ...もっと読む
0人が参考にしています。
治具の反転機構
5
5.02021/06/02
製品のセット治具を反転する必要があった為、利用しました。自作で設計・製作するよりもコストや納期の事を考え、メリットがある...もっと読む
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
ベアリングホルダカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ベアリングホルダセット ダブル止め輪付Ｌ寸選択タイプ
4.6通常価格(税別)：2,160円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット 止め輪付タイプ
4.5通常価格(税別)：1,110円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット ダブル止め輪なしＬ寸選択タイプ
4通常価格(税別)：2,100円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット インローダブル止め輪なしＬ寸選択タイプ
4通常価格(税別)：2,360円～
通常出荷日:当日出荷可能2日目～
ミスミ
ベアリングホルダセット ショートダブル止め輪付タイプ
4.1通常価格(税別)：1,730円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット インロー止め輪付タイプ
4.7通常価格(税別)：1,230円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット T型 高さ選択タイプ
4.5通常価格(税別)：1,910円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット インローダブル止め輪付Ｌ寸選択タイプ
4.6通常価格(税別)：2,420円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット 省スペース用ミニフランジタイプ
4.6通常価格(税別)：1,350円～
通常出荷日:当日出荷可能在庫品1日目～
