シャフトホルダ　-ブラケット型ガイドロングタイプ-　-ガイドロングタイプ-

カタログ |P.1-270

4.6

平均満足度4.6

この商品のレビューをみる（10件）

通常単価(税別): 1,440円～14,280円

税込単価: 1,584円～15,708円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

シャフトホルダ　-ブラケット型スタンダードタイプ-　-取付穴キリ穴／取付穴タップ穴-

4.6

通常価格(税別)： 860円 (税込価格：946円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

シャフトホルダ -ブラケット型ホールド部肉厚タイプ- -ガイドロングタイプ-

4.6

通常価格(税別)： 1,500円 (税込価格：1,650円)

通常出荷日：在庫品1日目

【特長】・シャフトガイド部が長いため保持力が向上します。・厚さはスタンダードで...

詳細情報を確認する

環境対応
RoHS対応（10物質）
形状
フランジ形
シャフトの締結方法
止めねじ
タイプ
機械加工品
フランジ形種類
ガイドロング
厚さ
スタンダード
ノック穴
無し
クランプレバー
無し
取付穴種
キリ穴

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が264型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

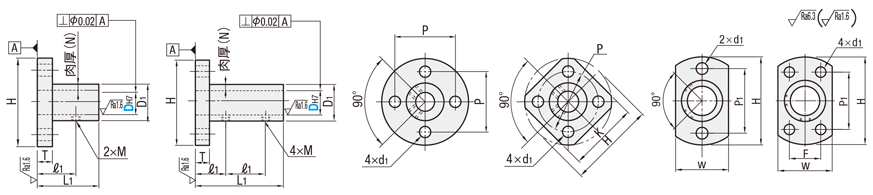

外形図・規格表

・D8～15

・D16～50

■丸フランジ

■角フランジ

■二面フランジ
・D3～15

・D16～50

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、角度寸法公差は除く。

タイプ	取付穴キリ穴			[ M ]材質	[ S ]表面処理
タイプ	丸フランジ	角フランジ	二面フランジ	[ M ]材質	[ S ]表面処理
ガイドロング	STHRBL	STHSBL	STHCBL	一般構造用鋼	四三酸化鉄皮膜
	STHRL	STHSL	STHCL	一般構造用鋼	無電解ニッケルメッキ
	SSTHRL	SSTHSL	SSTHCL	SUS304	−
	ATHRL	ATHSL	ATHCL	アルミ合金	白アルマイト

[ ! ]六角穴付止めねじの付属は追加工をご参照ください。

規格表

	型式
	STHRBL12

型式					ホールド部肉厚(N)	L₁	D₁	H	T	ℓ₁	M (並目)	P	K	W	P₁	F	d₁
Type			D_H7		ホールド部肉厚(N)	L₁	D₁	H	T	ℓ₁	M (並目)	P	K	W	P₁	F	d₁
丸フランジ STHRBL STHRL SSTHRL ATHRL	角フランジ STHSBL STHSL SSTHSL ATHSL	二面フランジ STHCBL STHCL SSTHCL ATHCL	8	＋0.015 0	2	24	12	28	5	10	M3	20	22	16	20	−	3.5
			10	＋0.015 0		28	14	30	5	13	M3	22	23	18	22		3.5
			12	＋0.018 0		30	16	36	6	15	M4	26	28	20	26		4.5
			15		2.5	48	20	40		16		30	32	24	30
			16		3	48	22	42		16		32	33	26	28	16
			20	＋0.021 0	4	48	28	50	8	16	M5	39	39	32	31	22	5.5
			25			57	33	55	8	19	M5	44	44	37	36	24	5.5
			30			57	38	66	10	19	M6	52	52	42	41	27	6.6
			35	＋0.025 0	5	70	45	80	10	23		65	65	55	56	33	9
			40		10	75	60	90	10	25		75	75	65	65	38
			50		10	80	70	100	10	26		85	90	75	74	43

追加工

型式	−	(MB)
ATHRL10	−	MB
STHRL20	−	MB

■ ATHRL、ATHSL、ATHCL以外

日目出荷

■ ATHRL、ATHSL、ATHCL

日目出荷

Alterations	六角穴付止めねじ付属
Code	MB
Spec.	六角穴付止めねじを付属します。外筒(D₁)よりねじが飛び出す可能性があります。 [ ! ]四三酸化鉄皮膜品の付属ボルトはSCM435品(四三酸化鉄皮膜) [ ! ]上記以外はSUS品 [ ! ]ガイドロングタイプの付属止めねじは4本となります。

		D	M×長さ
		8・10	M3×3
		12・15・16	M4×3
		20・25	M5×4
		30・35・40・50	M6×5

￥/1Code	無料

型番リスト

表示件数

型番

特性・用途

穴径 D

(φ)

材質

詳細材質

表面処理

フランジ形状

MB(六角穴付止めねじ付属）

止めねじM（並目）

材質証明書

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

非磁性	8	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	なし	3	対象外	-	-	10	1個
非磁性	8	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	あり	3	対象外	-	-	10	1個
非磁性	10	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	なし	3	対象外	-	-	10	1個
非磁性	10	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	あり	3	対象外	-	-	10	1個
非磁性	12	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	なし	4	対象外	-	-	10	1個
非磁性	12	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	あり	4	対象外	-	-	10	1個
非磁性	15	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	なし	4	対象外	-	-	10	1個
非磁性	15	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	あり	4	対象外	-	-	10	1個
非磁性	16	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	なし	4	対象外	-	-	10	1個
非磁性	16	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	あり	4	対象外	-	-	10	1個
非磁性	20	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	なし	5	対象外	-	-	10	1個
非磁性	20	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	あり	5	対象外	-	-	10	1個
非磁性	25	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	なし	5	対象外	-	-	10	1個
非磁性	25	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	あり	5	対象外	-	-	10	1個
非磁性	30	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	なし	6	対象外	-	-	10	1個
非磁性	30	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	あり	6	対象外	-	-	10	1個
非磁性	35	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	なし	6	対象外	-	-	10	1個
非磁性	35	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	あり	6	対象外	-	-	10	1個
非磁性	40	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	なし	6	対象外	-	-	10	1個
非磁性	40	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	あり	6	対象外	-	-	10	1個
非磁性	50	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	なし	6	対象外	-	-	10	1個
非磁性	50	[アルミニウム] アルミ合金	-	白アルマイト	二面フランジ	あり	6	対象外	-	-	10	1個
非磁性	8	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	なし	3	対象外	-	-	10	1個
非磁性	8	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	あり	3	対象外	-	-	10	1個
非磁性	10	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	なし	3	対象外	-	-	10	1個
非磁性	10	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	あり	3	対象外	-	-	10	1個
非磁性	12	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	なし	4	対象外	-	-	10	1個
非磁性	12	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	あり	4	対象外	-	-	10	1個
非磁性	15	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	なし	4	対象外	-	-	10	1個
非磁性	15	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	あり	4	対象外	-	-	10	1個
非磁性	16	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	なし	4	対象外	-	-	10	1個
非磁性	16	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	あり	4	対象外	-	-	10	1個
非磁性	20	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	なし	5	対象外	-	-	10	1個
非磁性	20	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	あり	5	対象外	-	-	10	1個
非磁性	25	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	なし	5	対象外	-	-	10	1個
非磁性	25	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	あり	5	対象外	-	-	10	1個
非磁性	30	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	なし	6	対象外	-	-	10	1個
非磁性	30	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	あり	6	対象外	-	-	10	1個
非磁性	35	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	なし	6	対象外	-	-	10	1個
非磁性	35	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	あり	6	対象外	-	-	10	1個
非磁性	40	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	なし	6	対象外	-	-	10	1個
非磁性	40	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	あり	6	対象外	-	-	10	1個
非磁性	50	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	なし	6	対象外	-	-	10	1個
非磁性	50	[アルミニウム] アルミ合金	-	白アルマイト	丸フランジ	あり	6	対象外	-	-	10	1個
非磁性	8	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	なし	3	対象外	-	-	10	1個
非磁性	8	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	あり	3	対象外	-	-	10	1個
非磁性	10	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	なし	3	対象外	-	-	10	1個
非磁性	10	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	あり	3	対象外	-	-	10	1個
非磁性	12	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	なし	4	対象外	-	-	10	1個
非磁性	12	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	あり	4	対象外	-	-	10	1個
非磁性	15	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	なし	4	対象外	-	-	10	1個
非磁性	15	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	あり	4	対象外	-	-	10	1個
非磁性	16	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	なし	4	対象外	-	-	10	1個
非磁性	16	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	あり	4	対象外	-	-	10	1個
非磁性	20	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	なし	5	対象外	-	-	10	1個
非磁性	20	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	あり	5	対象外	-	-	10	1個
非磁性	25	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	なし	5	対象外	-	-	10	1個
非磁性	25	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	あり	5	対象外	-	-	10	1個
非磁性	30	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	なし	6	対象外	-	-	10	1個
非磁性	30	[アルミニウム] アルミ合金	-	白アルマイト	角フランジ	あり	6	対象外	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

1,680円 ( 1,848円 )	5日目	SL-ATHCL8
1,680円 ( 1,848円 )	5日目	SL-ATHCL8-MB
1,820円 ( 2,002円 )	5日目	SL-ATHCL10
1,820円 ( 2,002円 )	5日目	SL-ATHCL10-MB
1,920円 ( 2,112円 )	5日目	SL-ATHCL12
1,920円 ( 2,112円 )	5日目	SL-ATHCL12-MB
2,570円 ( 2,827円 )	5日目	SL-ATHCL15
2,570円 ( 2,827円 )	5日目	SL-ATHCL15-MB
2,570円 ( 2,827円 )	5日目	SL-ATHCL16
2,570円 ( 2,827円 )	5日目	SL-ATHCL16-MB
2,860円 ( 3,146円 )	5日目	SL-ATHCL20
2,860円 ( 3,146円 )	5日目	SL-ATHCL20-MB
3,060円 ( 3,366円 )	5日目	SL-ATHCL25
3,060円 ( 3,366円 )	5日目	SL-ATHCL25-MB
3,520円 ( 3,872円 )	5日目	SL-ATHCL30
3,520円 ( 3,872円 )	5日目	SL-ATHCL30-MB
4,010円 ( 4,411円 )	5日目	SL-ATHCL35
4,010円 ( 4,411円 )	5日目	SL-ATHCL35-MB
4,520円 ( 4,972円 )	5日目	SL-ATHCL40
4,520円 ( 4,972円 )	5日目	SL-ATHCL40-MB
5,250円 ( 5,775円 )	5日目	SL-ATHCL50
5,250円 ( 5,775円 )	5日目	SL-ATHCL50-MB
1,510円 ( 1,661円 )	5日目	SL-ATHRL8
1,510円 ( 1,661円 )	5日目	SL-ATHRL8-MB
1,640円 ( 1,804円 )	5日目	SL-ATHRL10
1,640円 ( 1,804円 )	5日目	SL-ATHRL10-MB
1,740円 ( 1,914円 )	5日目	SL-ATHRL12
1,740円 ( 1,914円 )	5日目	SL-ATHRL12-MB
2,320円 ( 2,552円 )	5日目	SL-ATHRL15
2,320円 ( 2,552円 )	5日目	SL-ATHRL15-MB
2,320円 ( 2,552円 )	5日目	SL-ATHRL16
2,320円 ( 2,552円 )	5日目	SL-ATHRL16-MB
2,570円 ( 2,827円 )	5日目	SL-ATHRL20
2,570円 ( 2,827円 )	5日目	SL-ATHRL20-MB
2,730円 ( 3,003円 )	5日目	SL-ATHRL25
2,730円 ( 3,003円 )	5日目	SL-ATHRL25-MB
3,110円 ( 3,421円 )	5日目	SL-ATHRL30
3,110円 ( 3,421円 )	5日目	SL-ATHRL30-MB
3,500円 ( 3,850円 )	5日目	SL-ATHRL35
3,500円 ( 3,850円 )	5日目	SL-ATHRL35-MB
3,850円 ( 4,235円 )	5日目	SL-ATHRL40
3,850円 ( 4,235円 )	5日目	SL-ATHRL40-MB
4,730円 ( 5,203円 )	5日目	SL-ATHRL50
4,730円 ( 5,203円 )	5日目	SL-ATHRL50-MB
1,790円 ( 1,969円 )	5日目	SL-ATHSL8
1,790円 ( 1,969円 )	5日目	SL-ATHSL8-MB
1,860円 ( 2,046円 )	5日目	SL-ATHSL10
1,860円 ( 2,046円 )	5日目	SL-ATHSL10-MB
1,940円 ( 2,134円 )	5日目	SL-ATHSL12
1,940円 ( 2,134円 )	5日目	SL-ATHSL12-MB
2,680円 ( 2,948円 )	5日目	SL-ATHSL15
2,680円 ( 2,948円 )	5日目	SL-ATHSL15-MB
2,680円 ( 2,948円 )	5日目	SL-ATHSL16
2,680円 ( 2,948円 )	5日目	SL-ATHSL16-MB
2,920円 ( 3,212円 )	5日目	SL-ATHSL20
2,920円 ( 3,212円 )	5日目	SL-ATHSL20-MB
3,100円 ( 3,410円 )	5日目	SL-ATHSL25
3,100円 ( 3,410円 )	5日目	SL-ATHSL25-MB
3,570円 ( 3,927円 )	5日目	SL-ATHSL30
3,570円 ( 3,927円 )	5日目	SL-ATHSL30-MB

基本情報
納期・価格

基本情報

【特長】・シャフトガイド部が長いため保持力が向上します。・厚さはスタンダードです。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	丸フランジ				角フランジ				二面フランジ
	STHRBL	STHRL	SSTHRL	ATHRL	STHSBL	STHSL	SSTHSL	ATHSL	STHCBL	STHCL	SSTHCL	ATHCL
8	1,440	1,620	2,170	1,510	1,680	1,810	2,430	1,790	1,600	1,750	2,360	1,680
10	1,610	1,810	2,210	1,640	1,840	2,020	2,780	1,860	1,810	1,950	2,680	1,820
12	1,670	1,870	2,250	1,740	1,860	2,080	2,840	1,940	1,840	2,040	2,730	1,920
15	2,190	2,460	3,570	2,320	2,560	2,850	4,190	2,680	2,500	2,770	4,040	2,570
16	2,190	2,460	3,570	2,320	2,560	2,850	4,190	2,680	2,500	2,770	4,040	2,570
20	2,440	2,810	4,920	2,570	2,760	3,140	5,500	2,920	2,710	3,050	5,360	2,860
25	2,680	3,090	5,700	2,730	3,030	3,450	6,690	3,100	2,990	3,360	6,480	3,060
30	3,010	3,480	6,540	3,110	3,500	3,990	7,330	3,570	3,410	3,900	7,120	3,520
35	3,450	4,130	7,800	3,500	4,060	4,600	8,680	4,220	3,830	4,460	8,390	4,010
40	3,940	4,600	10,140	3,850	4,460	5,120	11,480	4,620	4,380	4,980	10,980	4,520
50	4,460	5,150	12,660	4,730	5,020	5,720	14,280	5,450	4,890	5,570	13,590	5,250

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦在庫品

数量区分	標準対応		個別対応
	小口		大口
数　量	1〜19	20〜24	25～
値引率	基準単価	5％	お見積り
出荷日	通常

[ ! ]表示数量超えはWOSにてご確認ください。

◦3日目出荷品、5日目出荷品

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜19	20〜24	25〜29	30〜50	51～
値引率	基準単価	5%	10%	23%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

■下記以外

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

■STHSBL

日目出荷

				ご注文締切
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律540円

■ATHRL、ATHSL、ATHCL

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
シャフトホルダ　-ブラケット型スタンダードタイプ-　-取付穴キリ穴／取付穴タップ穴-
取付側のプレートの強度が弱い場合・板厚が薄い場合は、取付穴タップタイプを推奨します。
ミスミ
シャフトホルダ　-Ｔ型（鋳造品）　スリット・スタンダードタイプ-
ノック穴付きタイプは、組み立て時の位置決めが容易となります。メンテナンス時の取外しの際、位置決めの再現性があります。精度を必要とする使用の場合は機械加工品をおすすめします。
ミスミ
シャフトホルダ　-フランジ型（鋳造品）　スリット・スタンダードタイプ-
最も安価で一般的な形状です。精度を必要とする使用の場合は機械加工品をおすすめします。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シャフトホルダ　-ブラケット型ガイドロングタイプ-　-ガイドロングタイプ-のレビュー

4.6平均満足度：4.610件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

小型操作盤のシャフトを固定

満足度：4.02021/11/01

形状、軸径、材質が選択できるので助かります。社内製作よりもコストを抑えることが出来ています。

0人が参考にしています。

治具組立

満足度：4.02021/09/27

問題なく使用しています。比較的安価。納期が早くて助かります。

0人が参考にしています。

シャフトホルダ

満足度：4.02021/07/18

肉厚タイプとかコンパクトタイプなど、選択が豊富なので用途で選定でき助かります。

0人が参考にしています。

シャフトの支持

満足度：4.02021/07/01

内径、フランジ形状、材質等選択できて助かります。納期も早く社内製作よりコストを抑える事が出来ています。

0人が参考にしています。

治具の回転機構の軸受け

満足度：5.02021/03/02

治具の回転機構に軸受けとして使用しています。種類が豊富で非常に助かります。精度も良く、安価で非常に助かります。 ...もっと読む

0人が参考にしています。

10件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品シャフトホルダ　-ブラケット型ガイドロングタイプ-　-ガイドロングタイプ-	【クリーン洗浄品】シャフトホルダ　-ブラケット型ガイドロングタイプ-　-ガイドロングタイプ-	シャフトホルダ -ブラケット型スリットタイプ- -ガイドロングタイプ-	【クリーン洗浄品】シャフトホルダ　-ブラケット型ホールド部肉厚タイプ-　-ガイドロングタイプ-	シャフトホルダ -ブラケット型スリットタイプ- -スタンダードタイプ-	【クリーン洗浄品】シャフトホルダ　-ブラケット型スリットタイプ-　-スタンダードタイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,440円-	-	2,220円 -	-	1,650円 -	-
通常出荷日	在庫品1日目〜	3日目〜	在庫品1日目〜	3日目〜	在庫品1日目〜	3日目〜
環境対応	RoHS対応（10物質）	-	RoHS対応（10物質）	-	RoHS対応（10物質）	-
形状	フランジ形	フランジ形	フランジ形	フランジ形	フランジ形	フランジ形
シャフトの締結方法	止めねじ	止めねじ	スリット	止めねじ	スリット	スリット
タイプ	機械加工品	機械加工品	機械加工品	機械加工品	機械加工品	機械加工品
フランジ形種類	ガイドロング	ガイドロング	ガイドロング	ガイドロング	スタンダード	スタンダード
